MANTENIMIENTO DE LA BOQUILLA DE ASPIRACIÓN
Si la boquilla de aspiración deja en el suelo trazas o líneas de agua, lo más probable es que esté sucia o deteriorada. Sacarla y aclararla con
agua templada, inspeccionando a continuación el labio de goma. Si el labio está cortado, roto, ondulado o no forma ángulo recto, sino que se
encuentra desgastado o redondeado, darle la vuelta para que haga mejor contacto con el suelo o sustituirlo por otro nuevo.
Para dar la vuelta o para sustituir el labio de goma de secado trasero:
1 Desenganchar el cierre de seguridad del dispositivo de aspiración.
2 Soltar las palomillas de cada lado, después extraer las bandas tensoras.
3 Deslizar el labio de goma trasero fuera del eje de alineación.
4 El labio trasero tiene 4 cantos con los que poder trabajar para limpiar el suelo. Girar el labio de forma que apunte hacia la parte frontal
de la máquina y hacia el suelo un canto afilado y cortado en ángulo recto. Si todos los cantos estuviesen rotos, desgastados o
redondeados, sustituir el labio completo.
5 Volver a montar el labio, siguiendo los pasos 1-3 en orden inverso.

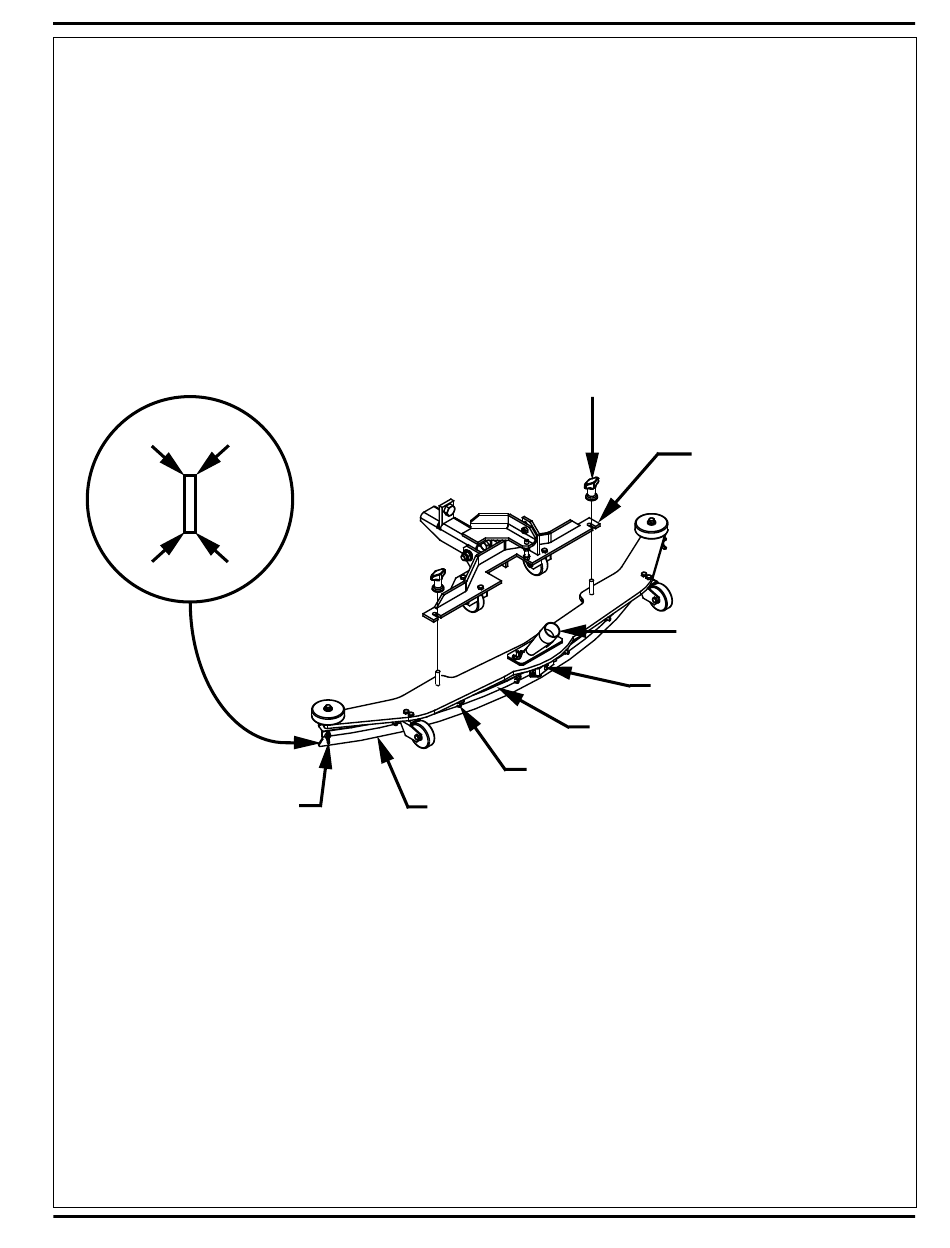

Los cuatro cantos del labio
D
C
A
B
Palomilla
Para dar la vuelta o sustituir el labio de goma delantero:
1 Situar la palanca de aspiración en la posición UP y retirar la manguera de aspiración de su alojamiento en la boquilla de aspiración.
2 Aflojar las dos tuercas de mariposa de la parte superior de la boquilla de aspiración y deslizar la boquilla de aspiración fuera del soporte.
3 Sacar los tornillos hexagonales que mantienen el labio frontal en su posición y sacar el labio.
4 El labio frontal tiene 4 cantos con los que poder trabajar para limpiar el suelo. Girar el labio de forma que apunte hacia la parte frontal
de la máquina y hacia el suelo un canto afilado y cortado en ángulo recto. Si todos los cantos estuviesen rotos, desgastados o
redondeados, sustituir el labio completo.
5 Volver a instalar el labio siguiendo los pasos 1-3 en sentido inverso.
6 Devolver la boquilla de aspiración a su lugar en la máquina, conectar la manguera de aspiración y ajustar la boquilla.
Tuerca de mariposa
Eje de alineación
Labio de goma trasero
FORM NO. 041310 / CONVERTAMATIC 28/32/38LX / 280/320/380HD - 32
Soporte boquilla aspiración
Conexión manguera de aspiración
Cierre seguridad
Banda trasera
