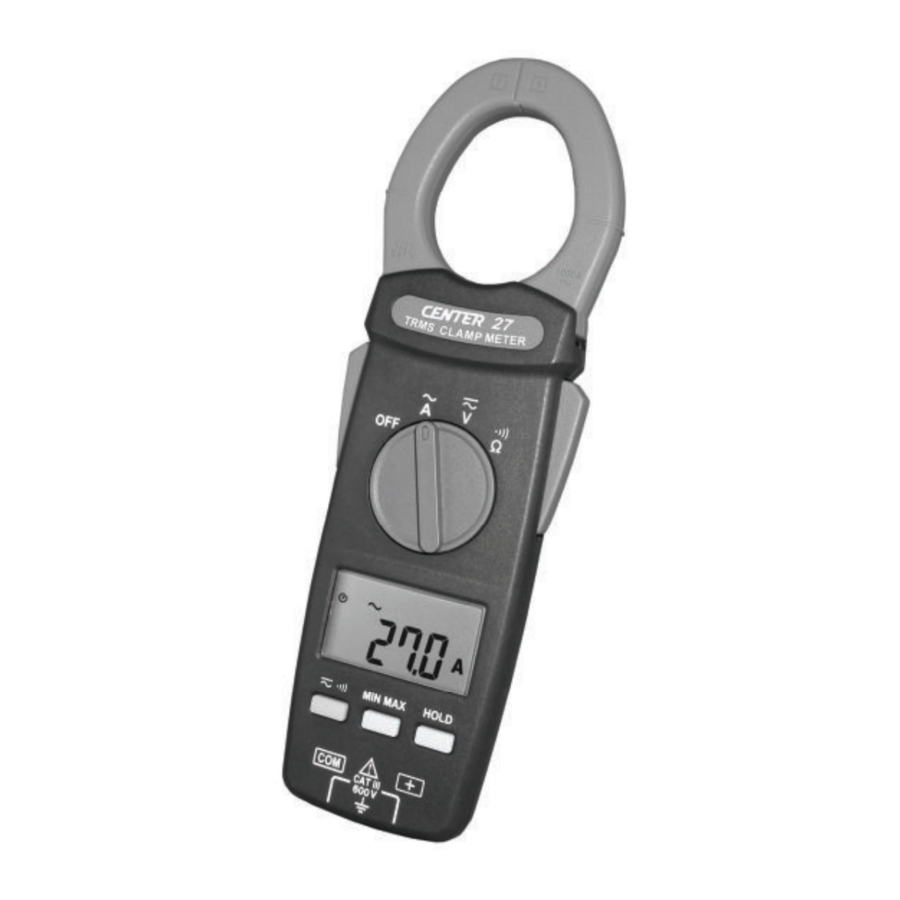

Center 27, Manual del C27

DESCRIPCIÓN DEL INSTRUMENTO

Descripción de la pantalla

	Indicación de apagado automático
	Indicación de polaridad
	Indicación de batería baja
	Indicación de fuente alternativa
	Indicación de fuente directa
/	Indicación de medición de corriente / voltaje
	Indicación de voltaje peligroso
	Indicación de retención de datos
	Indicación de mínimo/máximo
	Indicación de prueba de continuidad
M/ K	Unidad de medida
	Indicación de medición de resistencia

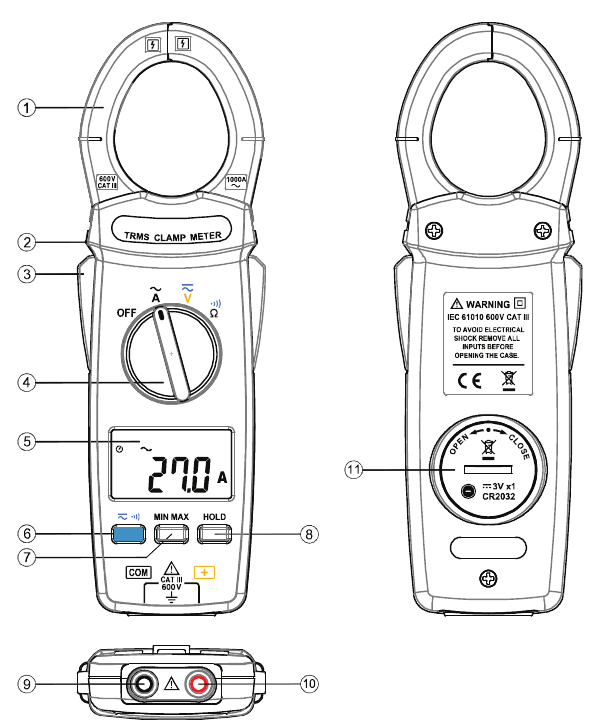

Descripción de la parte delantera y trasera

1. Pinza detectora de corriente
2. Anillo de protección de seguridad
3. Mango de apertura de la pinza
4. Dial de selección de función
5. Pantalla LCD
6. Voltaje CA/CC y botón de selección de
7. Botón de mínimo/máximo
8. Botón de retención de datos
9. Terminal de entrada COM
10. Terminal de entrada positivo
11. Compartimento de la batería

INSTRUCCIÓN DE LOS BOTONES

Función HOLD
Es posible congelar el valor mostrado pulsando el botón "HOLD". Para desactivar esta función, pulse el botón "HOLD" una segunda vez.

Función MIN/MAX
Pulse el botón MIN/MAX para entrar en el modo Min/Max. Pulse el botón MIN/MAX para leer el valor máximo, el mínimo y la lectura actual en secuencia. Pulse el botón MIN/MAX durante 2 segundos para salir del modo Min/Max.

Selección de voltaje CA/CC y botón de selección de
Pulse el botón para seleccionar la función.
Para seleccionar la función CA o CC en el rango de voltaje.
Para seleccionar continuidad o resistencia en el rango de

INSTRUCCIONES DE MEDICIÓN

Medición de voltaje CA
Cambie el selector de función principal al rango de .
Conecte el cable de prueba rojo al terminal "+" y el negro al terminal "COM".
Mida el voltaje tocando las puntas de los cables de prueba en el circuito de prueba donde se necesita el valor del voltaje.
Lea el resultado en el panel LCD.

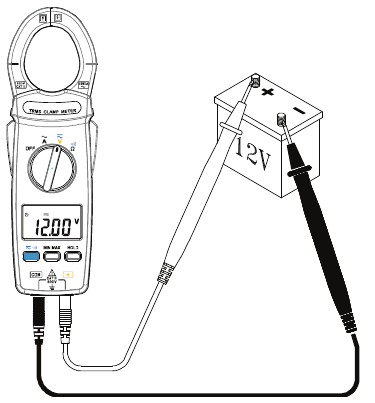

Medición de voltaje CC
Cambie el selector de función principal al rango de .
Conecte el cable de prueba rojo al terminal "+" y el negro al terminal "COM".
Mida el voltaje tocando las puntas de los cables de prueba en el circuito de prueba donde se necesita el valor del voltaje.
Lea el resultado en el panel LCD.
Nota:
Cuando la lectura excede los 30 V en CA o CC, se mostrará el símbolo .

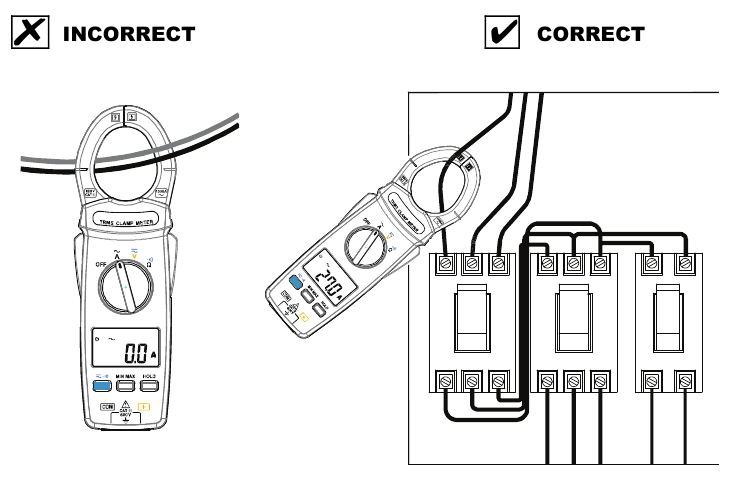

Medición de corriente CA
Cambie el selector de función principal al rango de .
Abra la pinza pulsando el mango de apertura de la mandíbula e inserte el cable que se va a medir en la mandíbula.
Cierre la pinza y obtenga la lectura del panel LCD.
Nota:
Antes de esta medición, desconecte el cable de prueba del medidor por seguridad.
En alguna ocasión en la que la lectura sea difícil de leer, pulse el botón HOLD y lea el resultado más tarde.

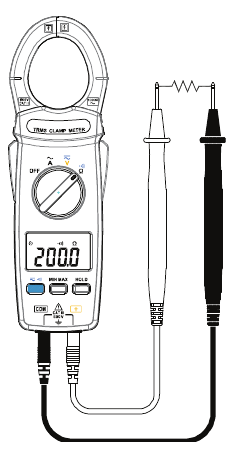

Medición de resistencia
Cambie la función principal al rango de .
Conecte el cable de prueba rojo al terminal "+" y el negro al terminal "COM".
Conecte la punta de los cables de prueba a los puntos donde se necesita el valor de la resistencia.
Lea el resultado en el panel LCD.
Nota:
Cuando tome el valor de resistencia de un sistema de circuito, asegúrese de que la alimentación esté desconectada y todos los condensadores deben estar descargados.

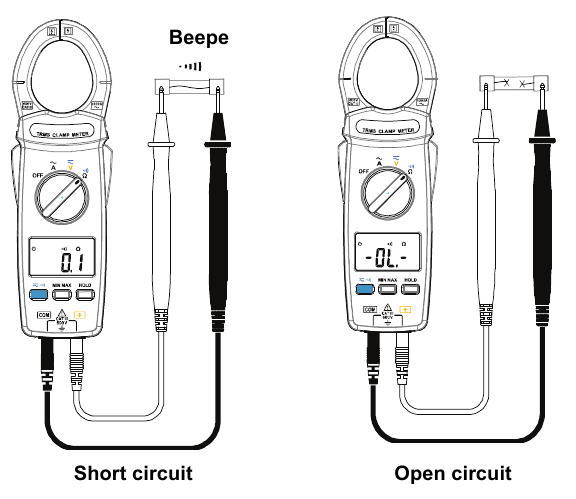

Prueba de continuidad con zumbador

Cambie la función principal al rango de .
Conecte el cable de prueba rojo al terminal "+" y el negro al terminal "COM".
Conecte la punta de los cables de prueba a los puntos donde se necesita la condición de conducción.
Si la resistencia es inferior a 100 Ω, el zumbador sonará continuamente.

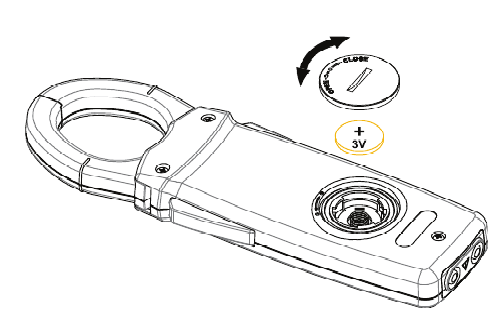

CAMBIO DE BATERÍA

1. Cuando el voltaje de la batería cae por debajo del rango de operación adecuado, el símbolo aparecerá en la pantalla LCD y la batería deberá cambiarse.
2. Antes de cambiar la batería, cambie el dial principal a "OFF" y desconecte los cables de prueba.
3. Abra la cubierta posterior con una herramienta adecuada.
4. Reemplace la batería vieja con una nueva batería de 3 V (CR2032).
5. Cierre la tapa de la batería.

MANTENIMIENTO

Antes de abrir el medidor, desconecte ambos cables de prueba y nunca utilice el medidor antes de que la tapa esté cerrada.

Para evitar la contaminación o el daño estático, no toque la placa de circuito sin la protección estática adecuada.

OBSERVACIÓN

1. Si el medidor no se va a utilizar durante mucho tiempo, retire la batería y no guarde el medidor en un ambiente de alta temperatura o alta humedad.
2. Cuando tome la medición de corriente, mantener el cable en el centro de la pinza obtendrá un resultado de prueba más preciso.
3. Las reparaciones o el servicio no cubiertos en este manual deben ser realizados únicamente por personal cualificado.

LIMPIEZA
Limpie periódicamente la caja con un paño seco.
No utilice abrasivos ni disolventes en estos instrumentos.

ESPECIFICACIONES GENERALES

Pantalla digital:
Cristal líquido digital de 4 dígitos (LCD), lectura máxima de 6000.
Polaridad:
Cuando se aplica una señal negativa, aparece la señal .
Indicación de batería baja:
Cuando la batería está por debajo del rango de operación adecuado, aparecerá en la pantalla LCD. Tasa de muestreo: 2 veces/seg.
Fuente de alimentación:
CR2032 (3VDC) X 1
Duración típica de la batería: 24 horas (sin zumbador)

Apagado automático:
Si no hay ninguna operación de tecla o dial durante 10 minutos, el medidor se apagará automáticamente para ahorrar consumo de batería. Esta función se puede desactivar pulsando y manteniendo pulsado el botón "HOLD " y luego encendiendo la unidad.
Sobrecarga:
Cuando la señal es mayor que el máximo, se mostrará .
Apertura máxima de la mandíbula:
40 mm
Dimensiones:
207 x 66 x 26 mm
Peso:
Aprox. 153 g (con batería)
Accesorios:
Estuche de transporte, batería, cable de prueba y manual de instrucciones.

ESPECIFICACIONES ELÉCTRICAS

La especificación de precisión se define como ±[...% de lectura + ...cuentas] a 23 ± 5 °C, ≦ 80 % HR. El valor eficaz verdadero para la precisión de VAC y AAC se especifica del 5 % al 100 % del rango, factor de cresta CF < 1,6 a escala completa
y CF < 3,2 a media escala.

Voltaje directo ()

Impedancia de entrada: 10 M

Voltaje alterno ()

La pantalla LCD muestra 0 cuando la lectura es < 20 cuentas (solo rango de 6 V)
Impedancia de entrada: 10 M

Corriente alterna ()

Resistencia

Rango	Resolución	Precisión	Protección contra sobrecarga
600	0,1	1 % ± 2 dgts	600 Vrms
6K	0,001K
60K	0,01K
600K	0,1K

Continuidad

Rango	Resolución	Precisión	Protección contra sobrecarga
600	0,1	1 % ± 2 dgts	600 Vrms
	Función Ohm Zumbador<100

INFORMACIÓN DE SEGURIDAD

No opere el probador si el cuerpo del medidor o el cable de prueba parecen rotos.
Compruebe el dial de función principal y asegúrese de que esté en la posición correcta antes de cada medición.
No realice pruebas de resistencia y continuidad en un sistema de alimentación activo. No aplique voltaje entre los terminales de prueba y el terminal de prueba a tierra que exceda el límite máximo registrado en este manual.
Mantenga los dedos después del anillo de protección al medir a través del cable de prueba.
Cambie la batería cuando aparezca el símbolo para evitar datos incorrectos.

Condiciones ambientales
Temperatura de funcionamiento: 0 °C a 40 °C (32 °F a 104 °F); < 80 % HR
Temperatura de almacenamiento: -10 °C a 60 °C (14 °F a 140 °F); < 70 % HR

Símbolos de explicación
Atención, consulte las instrucciones de funcionamiento.
Puede haber voltaje peligroso en los terminales.

Este instrumento tiene doble aislamiento.
