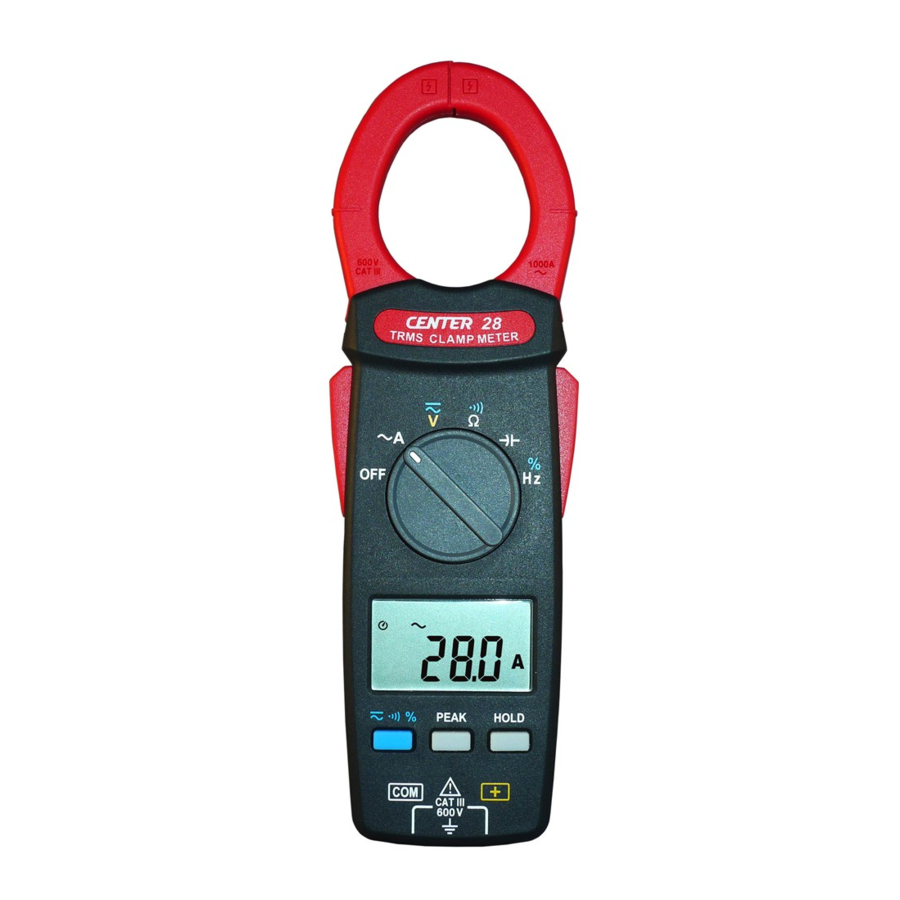

Manual del Center 28

ESPECIFICACIONES GENERALES

Pantalla digital:
Cristal líquido digital de 4 dígitos (LCD), lectura máxima de 6000.

Polaridad:
Cuando se aplica una señal negativa, aparece la señal .

Indicación de batería baja:
Cuando la batería está por debajo del rango de operación adecuado, aparecerá en la pantalla LCD.

Tasa de muestreo:
2 veces/seg.

Fuente de alimentación:
CR2032 (3VDC) X 1
Duración típica de la batería: 24 horas (sin zumbador)

Apagado automático:
Si no hay operación de teclas o dial durante 10 minutos, el medidor se apagará automáticamente para ahorrar consumo de batería. Esta función se puede desactivar manteniendo presionado el botón "HOLD " (MANTENER) y luego encendiendo la unidad.

Sobrecarga:
Cuando la señal es mayor que el máximo, se mostrará .

Apertura máxima de la mordaza:
40 mm

Dimensiones:
207 x 66 x 26 mm

Peso:
Aprox. 153 g (con batería)

Accesorios:
Estuche de transporte, batería, cable de prueba y manual de instrucciones.

ESPECIFICACIONES ELÉCTRICAS

La especificación de precisión se define como ±[...% de lectura + ... recuento] a 23±5°C, ≦ 80 %RH. El valor eficaz verdadero para la precisión de VAC y AAC se especifica del 5% al 100% del rango, factor de cresta CF <1.6 a escala completa y CF < 3.2 a media escala.

Voltaje directo

( )

Impedancia de entrada: 10 MΩ

Voltaje directo (modelo de pico)

Nota: rango mínimo de medición de voltaje de CC: 1Vrms

Voltaje alterno

( )

La pantalla LCD muestra 0 cuando la lectura es < 20 cuentas (solo rango de 6 V)
Impedancia de entrada: 10 MΩ

Voltaje alterno (modelo de pico)

Nota: rango mínimo de medición de voltaje de CA: 1Vrms

Corriente alterna

( )

Corriente alterna (modelo de pico)

Resistencia

()

Continuidad

Rango	Resolución	Precisión	Protección contra sobrecarga
600Ω	0.1Ω	±1% ± 2dgts	600Vrms
	Función de ohmios Zumbador<100Ω

Medición de capacitancia

()

Nota: rango mínimo de medición de CAP > 0.01 μF

Frecuencia (Hz) y ciclo de trabajo (%)

Frecuencia (Hz) ) (Rango automático)

Impedancia de entrada: 700 kΩ

Ciclo de trabajo (%)(Voltaje)

DESCRIPCIÓN DEL INSTRUMENTO

Descripción de la pantalla

	Indicación de apagado automático
	Indicación de polaridad
	Indicación de batería baja
	Indicación de fuente alternativa
	Indicación de fuente directa
	Indicación de medición de corriente
	Indicación de medición de voltaje
	Indicación de medición de capacitancia
	Indicación de retención de datos
	Indicación de datos máximos
	Indicación de prueba de continuidad
/M/K	Unidad de medida
	Indicación de medición de resistencia
	Indicación de medición de frecuencia
	Indicación de medición del ciclo de trabajo
	Indicación de voltaje peligroso

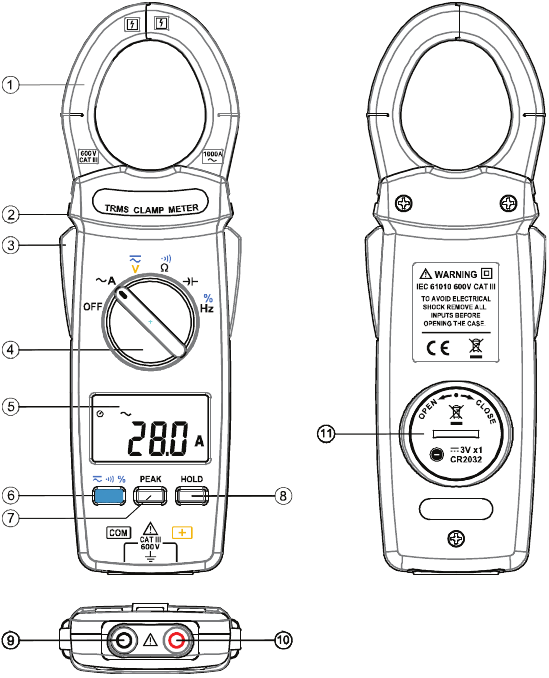

Descripción de la parte delantera y trasera

1. Pinza detectora de corriente
2. Anillo de protección de seguridad
3. Mango de apertura de la pinza
4. Dial de selección de función
5. Pantalla LCD
6. Voltaje CA/CC & /Ω & Botón de selección Hz/%
7. Botón de retención de picos
8. Botón de retención de datos
9. Terminal de entrada COM
10. Terminal de entrada positiva
11. Compartimento de la batería

INSTRUCCIONES DEL BOTÓN

Función HOLD

Es posible congelar el valor mostrado pulsando el botón "HOLD" (HOLD). Para desactivar esta función, pulse el botón "HOLD" (HOLD) una segunda vez.

Función PEAK

Si pulsa el botón "PEAK" (PICO), la pantalla mostrará el símbolo "". Cuando haya una entrada de valor, ese valor se indicará congelado en la pantalla. Si se introduce un valor máximo mayor, el valor máximo se actualizará y se indicará congelado en la pantalla. Cuando pulse el botón de nuevo, la función volverá al modo normal.

Selección de voltaje CA/CC y botón de selección de y botón de selección de Hz/%

Pulse el botón para seleccionar la función.
Para seleccionar la función CA o CC en el rango de voltaje.
Para seleccionar continuidad o resistencia en el rango de .
Para seleccionar la función de medición de frecuencia (Hz) o ciclo de trabajo (%) en el rango de Hz.

INSTRUCCIONES DE MEDICIÓN

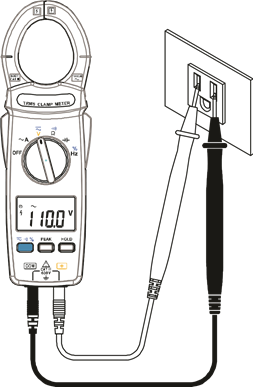

Medición de voltaje CA

Gire el selector de función principal al rango de .
Conecte el cable de prueba rojo al terminal "+" y el negro al terminal "COM".
Mida el voltaje tocando las puntas de los cables de prueba en el circuito de prueba donde se necesita el valor del voltaje.
Lea el resultado en el panel LCD.

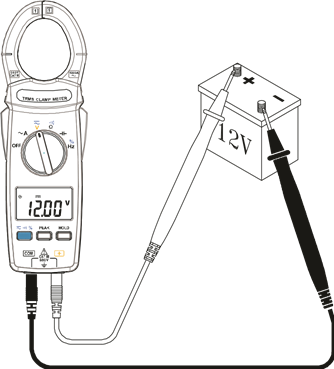

Medición de voltaje CC

Gire el selector de función principal al rango de .
Conecte el cable de prueba rojo al terminal "+" y el negro al terminal "COM".
Mida el voltaje tocando las puntas de los cables de prueba en el circuito de prueba donde se necesita el valor del voltaje.
Lea el resultado en el panel LCD.

Nota: Cuando la lectura supera los 30 V en ACV o DCV, se mostrará el símbolo .

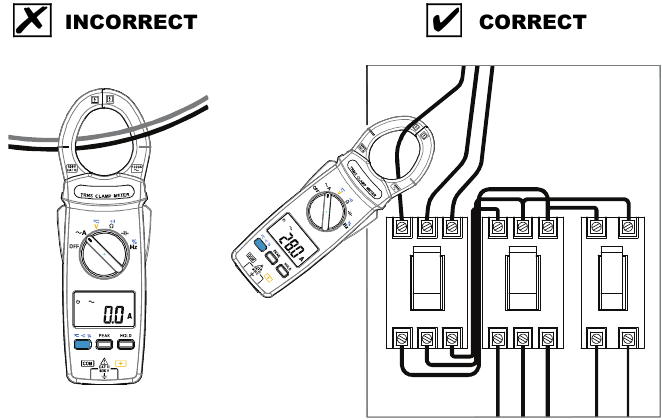

Medición de corriente CA

Gire el selector de función principal al rango de .
Abra la pinza presionando el mango de apertura de la mordaza e introduzca el cable que se va a medir en la mordaza.
Cierre la pinza y obtenga la lectura del panel LCD.

Nota:
Antes de esta medición, desconecte el cable de prueba del medidor por seguridad.
En alguna ocasión en la que la lectura sea difícil de leer, pulse el botón HOLD (HOLD) y lea el resultado más tarde.

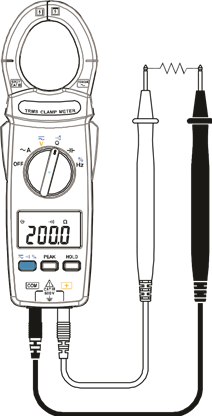

Medición de resistencia

Gire la función principal al rango de . Conecte el cable de prueba rojo al terminal "+" y el negro al terminal "COM".
Conecte la punta de los cables de prueba a los puntos donde se necesita el valor de la resistencia.
Lea el resultado en el panel LCD.

Nota:
Cuando tome el valor de resistencia de un sistema de circuito, asegúrese de que la alimentación esté cortada y que todos los capacitores deban descargarse.

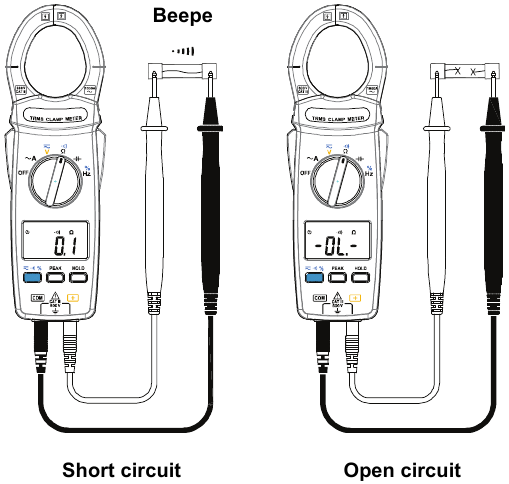

Prueba de continuidad con zumbador

Gire la función principal al rango de .
Conecte el cable de prueba rojo al terminal "+" y el negro al terminal "COM".
Conecte la punta de los cables de prueba a los puntos donde se necesita la condición de conducción.
Si la resistencia es inferior a 100 Ω, el zumbador sonará continuamente.

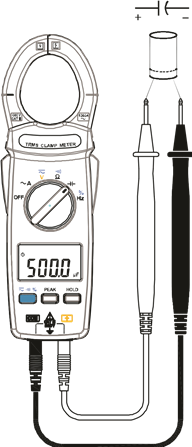

Medición de capacitancia

Gire el selector de función principal al rango de . Conecte el cable de prueba rojo al terminal "+" y el negro al terminal "COM".
Conecte las puntas de los cables de prueba al capacitor que se está probando.
Lea el valor de capacitancia en la pantalla LCD.

Nota:
Para evitar daños al medidor, desconecte la alimentación del circuito y descargue todos los capacitores antes de medir la capacitancia. Use la función de voltaje CC para confirmar que el capacitor esté descargado.

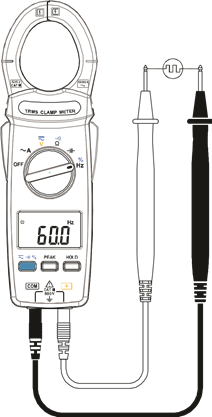

Medición de la frecuencia de voltaje

Gire la función principal al rango de . Conecte el cable de prueba rojo al terminal "+" y el negro al terminal "COM".
Coloque las puntas táctiles en contacto con los puntos cuya frecuencia se va a medir.
Lea el resultado en el panel LCD.

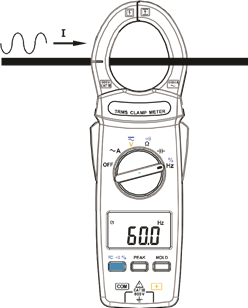

Medición de la frecuencia de corriente

Gire la función principal al rango de .
Abra la pinza presionando el gatillo. Rodee el conductor y cierre las mordazas correctamente soltando el gatillo.
Lea el resultado en el panel LCD.

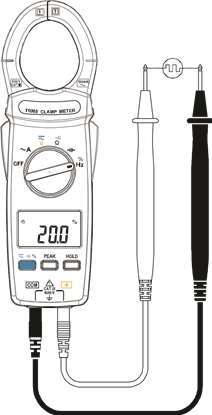

Medición del ciclo de trabajo (%)

Gire la función principal al rango de .
Pulse el botón al rango de %.
Conecte el cable de prueba rojo al terminal "+" y el negro al terminal "COM".
Coloque las puntas táctiles en contacto con los puntos cuyo % se va a medir.
Lea el resultado en el panel LCD.
Un ciclo de trabajo es el porcentaje de tiempo que una entidad pasa en un estado activo en función del tiempo total bajo consideración.

Definición
En un evento periódico, el ciclo de trabajo es la relación entre la duración del evento y el período total de una señal.

ciclo de trabajo

donde
𝒯 es la duración en que la función está activa.
T es el período de la función.

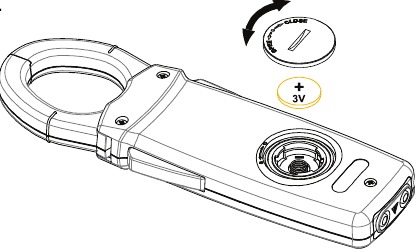

CAMBIO DE BATERÍA

1. Cuando el voltaje de la batería cae por debajo del rango de operación adecuado, el símbolo aparecerá en la pantalla LCD y la batería deberá cambiarse.
2. Antes de cambiar la batería, gire el dial principal a "OFF" (APAGADO) y desconecte los cables de prueba.
3. Abra la cubierta trasera con una herramienta adecuada.
4. Reemplace la batería vieja con una nueva batería de 3 V (CR2032).

5. Cierre la tapa de la batería.

MANTENIMIENTO

Antes de abrir el medidor, desconecte ambos cables de prueba y nunca utilice el medidor antes de que la cubierta esté cerrada.

Para evitar la contaminación o daños por electricidad estática, no toque la placa de circuito sin la protección electrostática adecuada.

OBSERVACIÓN

1. Si no se va a utilizar el medidor durante mucho tiempo, retire la batería y no guarde el medidor en un entorno de alta temperatura o humedad.
2. Cuando tome la medición de corriente, mantenga el cable en el centro de la pinza para obtener un resultado de prueba más preciso.
3. Las reparaciones o el servicio técnico no cubiertos en este manual deben ser realizados únicamente por personal cualificado.

LIMPIEZA

Limpie periódicamente la carcasa con un paño seco.
No utilice abrasivos ni disolventes en estos instrumentos.

INFORMACIÓN DE SEGURIDAD

• No utilice el comprobador si el cuerpo del medidor o el cable de prueba parecen rotos.
• Compruebe el dial de la función principal y asegúrese de que está en la posición correcta antes de cada medición.
• No realice pruebas de resistencia y continuidad en un sistema de alimentación activo. No aplique tensión entre los terminales de prueba y el terminal de prueba a tierra que exceda el límite máximo registrado en este manual.
• Mantenga los dedos después del anillo de protección cuando mida a través del cable de prueba.
• Cambie la batería cuando aparezca el símbolo para evitar datos incorrectos.

Condiciones ambientales

Operation Temperature: 0 °C a 40 °C (32 °F a 104 °F); < 80% RH
Storage Temperature: -10 °C a 60 °C (14 °F a 140 °F); < 70% RH

Símbolos de explicación

Atención: consulte las instrucciones de funcionamiento.

Peligro: puede haber tensión presente en los terminales.

Este instrumento tiene doble aislamiento.
