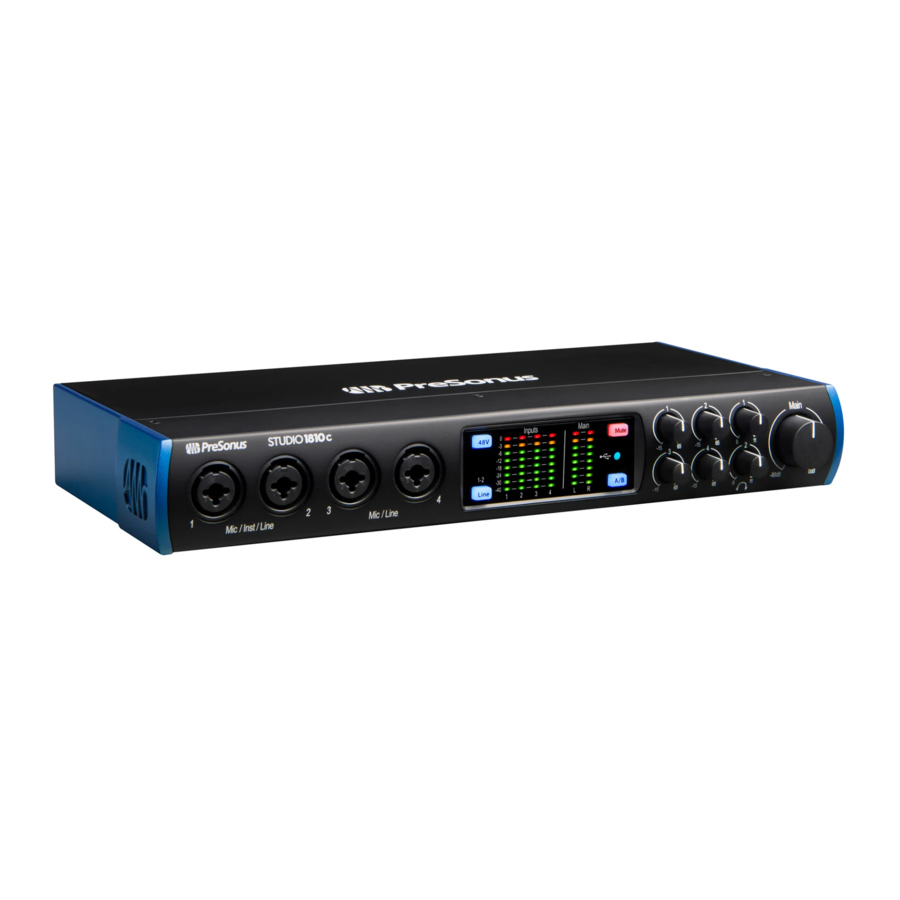

Manual de PreSonus Studio 1810c / 1824c

Resumen

Introducción

Gracias por adquirir una interfaz de audio de la serie Studio de alta definición de PreSonus. Cargadas con preamplificadores de micrófono XMAX™ de Clase A de alto margen dinámico; un motor de grabación y reproducción de 192 kHz / 24 bits; funciones de mezcla DSP integradas; y más, las interfaces de la serie Studio rompen nuevos límites para la producción y grabación de música. Ya sea que su estudio esté en su habitación o en una instalación profesional, las interfaces de la serie Studio ofrecen audio y rendimiento de alta calidad donde sea que se haga música.

PreSonus Audio Electronics está comprometida con la mejora constante de los productos, y valoramos enormemente a nuestros clientes y sus esfuerzos creativos. ¡Agradecemos el apoyo que nos ha demostrado al comprar su interfaz de la serie Studio y estamos seguros de que la disfrutará durante años!

Acerca de este manual: Le sugerimos que utilice este manual para familiarizarse con las funciones, las aplicaciones y los procedimientos de conexión correctos para su interfaz de la serie Studio antes de intentar conectarla a su ordenador. Esto le ayudará a evitar problemas durante la instalación y la configuración.

A lo largo de este manual, encontrará Consejos para usuarios avanzados que pueden convertirle rápidamente en un experto en la serie Studio. Este manual cubre las características y funciones tanto del STUDIO1824c como del STUDIO1810c. Cuando haya diferencias, las características del STUDIO1824c se indicarán primero, seguidas del STUDIO1810c.

¿Quiere más consejos y trucos? Visite www.presonus.com/learn/technical-articles.

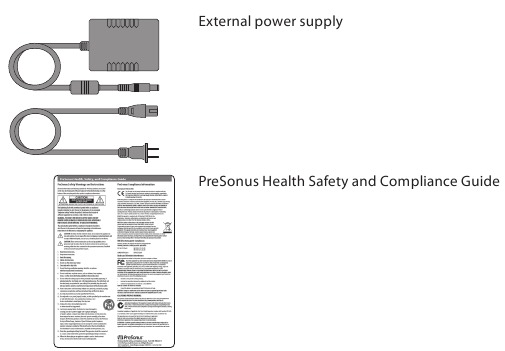

¿Qué hay en la caja?

Su paquete de la serie Studio contiene lo siguiente:

Interfaz de audio de alta definición PreSonus STUDIO1824c o STUDIO1810c




Consejo para usuarios avanzados: Todo el software complementario y los controladores para su interfaz de la serie Studio de PreSonus están disponibles para su descarga desde su cuenta de usuario My PreSonus. Simplemente visite My. PreSonus.com y registre su interfaz de la serie Studio para recibir descargas y licencias.

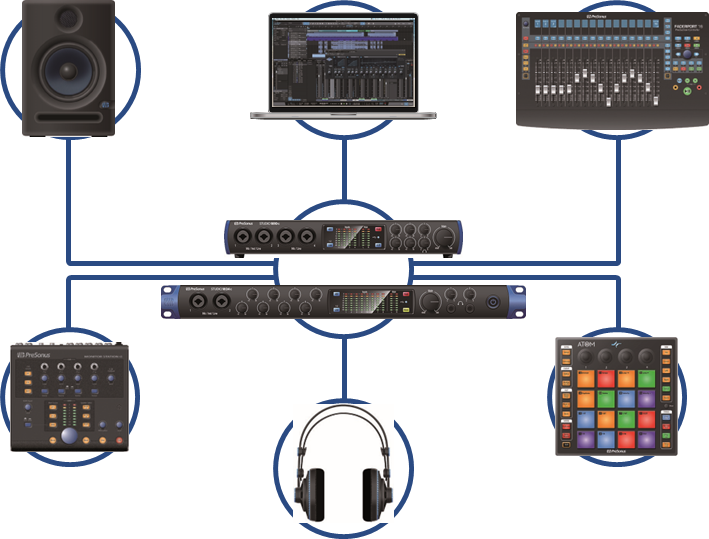

Productos complementarios de PreSonus

¡Gracias por elegir PreSonus! Como empresa de soluciones, creemos que la mejor manera de cuidar a nuestros clientes (ustedes) es garantizar que tengan la mejor experiencia posible desde el principio hasta el final de su cadena de señal. Para lograr este objetivo, hemos priorizado la integración perfecta en cada fase de diseño de estos productos desde el primer día. El resultado son sistemas que se comunican entre sí según lo previsto, directamente desde el primer momento, sin problemas de configuración excesivos.

Estamos aquí para ayudarle. Obtenga más información en www.presonus.com.

Conexión

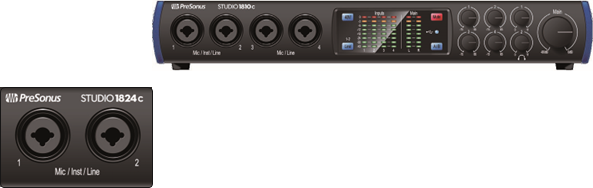

Conexiones y controles del panel frontal

Entradas de micrófono/instrumentos/línea. Su interfaz de la serie Studio está equipada con preamplificadores de micrófono PreSonus XMAX para su uso con todo tipo de micrófonos. El XMAX tiene un búfer de entrada de clase A, seguido de una etapa de ganancia de doble servo. Esta disposición da como resultado un ruido ultrabajo y un amplio control de ganancia, lo que le permite aumentar las señales sin aumentar el ruido de fondo.

Cada preamplificador de micrófono está conectado a la entrada XLR del jack combo. Este práctico conector acepta un enchufe de 1/4 de pulgada o XLR.

Los conectores TRS de ¼ de pulgada en los canales 1 y 2 se pueden cambiar para señales de nivel de instrumento o de línea. Las entradas de ¼ de pulgada en las conexiones combinadas restantes son solo entradas de nivel de línea.

Fuente de entrada. Los canales 1 y 2 ofrecen un botón de selección de fuente de entrada que le permite cambiar entre el nivel de instrumento y el nivel de línea en las entradas de ¼ de pulgada para estos dos canales. Pulse este botón para desconectar el preamplificador de instrumento al conectar dispositivos de nivel de línea. Cuando el botón está iluminado, la entrada aceptará una fuente de nivel de línea, como un sintetizador o un modelador de amplificador de guitarra. Pulse este botón para activar el preamplificador de instrumento al conectar guitarras o un bajo pasivo.

Consejo para usuarios avanzados: Los instrumentos activos son aquellos que tienen un preamplificador interno o una salida de nivel de línea. Los instrumentos activos deben conectarse a una entrada de línea en lugar de a una entrada de instrumento. Conectar una fuente de nivel de línea a las entradas de instrumento no solo pone en riesgo de dañar estas entradas, sino que también produce una señal de audio muy fuerte y, a menudo, distorsionada.

Tenga en cuenta: Al igual que con cualquier dispositivo de entrada de audio, conectar un micrófono o un instrumento, o activar o desactivar la alimentación fantasma, creará un pico momentáneo en la salida de audio de su interfaz de la serie Studio. Debido a esto, le recomendamos encarecidamente que baje el ajuste del canal antes de cambiar las conexiones o activar o desactivar la alimentación fantasma. Este sencillo paso agregará años a la vida útil de su equipo de audio.

Control de ganancia de entrada. Estos mandos proporcionan 80 dB de ganancia variable (de -15 a +65 dB) en las entradas de micrófono e instrumento y 40 dB de ganancia variable (de -20 a +20 dB) en las entradas de línea.

Alimentación fantasma de 48 voltios. Las interfaces de la serie Studio proporcionan alimentación fantasma de 48 V para las entradas de micrófono. Al pulsar el botón 48V se activa y desactiva la alimentación fantasma para todas las entradas de micrófono; el botón se iluminará en azul cuando esta función esté activada.

La alimentación fantasma solo es necesaria para los micrófonos de condensador y puede dañar gravemente algunos micrófonos dinámicos, especialmente los micrófonos de cinta. Consulte la documentación que venía con su micrófono antes de usar la alimentación fantasma.

Cableado del conector XLR para alimentación fantasma:
Pin 1 = GND
Pin 2 = +48V
Pin 3 = +48V

Medidores de entrada. Estos medidores LED muestran el nivel de entrada de las entradas analógicas en su interfaz de la serie Studio. El LED rojo Clip se iluminará cuando su señal de entrada alcance -0.5 dBFS. En este nivel, la señal comenzará a sobrecargar los convertidores analógico a digital y mostrará signos de recorte. Utilice los controles de ganancia para mantener la señal por debajo de este nivel.

Medidores de salida. Estos medidores muestran el nivel de señal recibido de los dos primeros retornos del controlador (Main Left/Right). Estos medidores tienen el mismo rango que los medidores de entrada (de -50 dBFS a -0.5 dBFS) y están después del control de nivel de salida principal.

Mute (Silenciar). Pulse el botón Mute (Silenciar) para silenciar la señal de salida principal. El botón se iluminará en rojo cuando Mute (Silenciar) esté activo.

LED de sincronización. Esta luz indica si su interfaz de la serie Studio está sincronizada con su ordenador. Cuando no hay sincronización disponible, esta luz parpadeará en rojo/azul. Para STUDIO1810c, esta luz también indicará si su fuente de sincronización S/PDIF externa está disponible. Esta luz también parpadeará si la frecuencia de muestreo que ha establecido en su dispositivo de la serie Studio no coincide con la frecuencia de muestreo que ha establecido en su dispositivo de fuente de reloj externo.

Mono (solo STUDIO1824c). Pulse este botón para sumar la señal de salida estéreo principal a mono.

Consejo para usuarios avanzados: Los usuarios de STUDIO1824c pueden utilizar la función Mono para verificar la compatibilidad mono y para verificar la cancelación de fase en sus mezclas estéreo.

Cue A/B (solo STUDIO1810c). Este botón le permite cambiar la fuente que escucha a través de la salida de auriculares 1. Cuando el botón no está iluminado, las transmisiones de reproducción 1 y 2 se enrutarán a la salida de auriculares. Pulse el botón para enrutar las transmisiones de reproducción 3 y 4 a la salida de auriculares 1 en su lugar.

Nivel de auriculares. Su interfaz de la serie Studio proporciona dos salidas de auriculares de alta potencia, cada una con su propio control de nivel. Los usuarios de STUDIO1824c encontrarán tanto las salidas de auriculares como los controles de nivel en el panel frontal. Los usuarios de STUDIO1810c encontrarán los controles de nivel en el panel frontal y las propias salidas en la parte posterior. En ambas unidades, Headphone 1 comparte una transmisión de reproducción estéreo con las salidas principales y Headphone 2 comparte sus transmisiones con las salidas 3 y 4. Para los usuarios de STUDIO1810c, Headphone 1 se puede cambiar entre los dos conjuntos de transmisiones a través del botón A/B.

Main (Principal). El mando principal controla el nivel de salida de las salidas principales izquierda/derecha en la parte posterior de su interfaz de la serie Studio y tiene un rango de -80 dB a 0 dB. Este control proporciona solo atenuación.

Botón de encendido y luz de sincronización (solo STUDIO1824c). El anillo iluminado alrededor del botón de encendido de su STUDIO1824c es un indicador de fuente de reloj. Le permite saber si su unidad está recibiendo word clock correctamente.

• Azul. Cuando esta luz es azul, su STUDIO1824c es el reloj maestro de su sistema o está recibiendo word clock de una fuente externa designada a través de la entrada ADAT o S/PDIF.
• Parpadea en rojo y azul. Cuando esta luz parpadea entre azul y rojo, su STUDIO1824c está detectando una fuente de reloj.
• Púrpura. Si esta luz es púrpura, su STUDIO1824c no puede detectar una fuente de reloj.

Consejo para usuarios avanzados: Word clock es la señal de temporización con la que los dispositivos digitales sincronizan las velocidades de fotogramas. La sincronización adecuada de word clock evita que los dispositivos digitales tengan chasquidos, clics y distorsión en la señal de audio debido a la transmisión de audio digital no coincidente. En general, utilizará su STUDIO1824c como el reloj maestro en su estudio, y proporciona word clock de alta calidad para este propósito. Sin embargo, en el caso de que desee utilizar otro dispositivo como reloj maestro, puede configurar la fuente de entrada para la temporización en UC Surface (consulte Ventana de inicio de UC Surface Sección para más detalles).

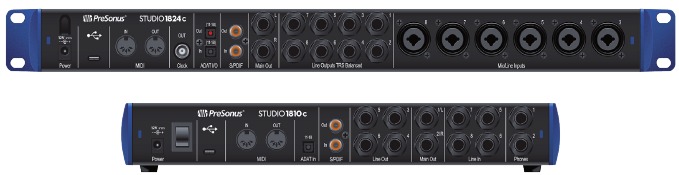

Conexiones del panel trasero

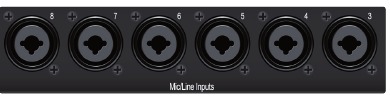

Entradas de micrófono/línea (solo STUDIO1824c). Las conexiones combinadas en el panel trasero del STUDIO1824c se pueden utilizar tanto para micrófonos como para dispositivos de nivel de línea. Utilice las conexiones XLR para micrófonos y cajas D.I. y las entradas TRS de 1/4 de pulgada para señales de nivel de línea de hasta +18 dBFS. El control de ajuste en el panel frontal proporciona ganancia para ambos tipos de entrada.

Entradas de línea (solo STUDIO1810c). Utilice estas entradas TRS de ¼ de pulgada con dispositivos de nivel de línea. Estas entradas están escaladas para aceptar señales de nivel de línea de hasta +18 dBFS.

Consejo para usuarios avanzados: Estas entradas son directas a ADC. Como tal, no hay control de ganancia disponible. Los ejemplos típicos de conexiones de nivel de línea son salidas de sintetizador, procesadores de señal y preamplificadores de micrófono y canales independientes. Utilice el control de nivel de salida en su dispositivo de nivel de línea para ajustar su nivel.

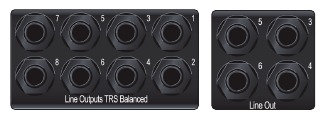

Salidas de línea. Estas salidas de línea TRS balanceadas de ¼ de pulgada se pueden utilizar para enrutar audio a dispositivos externos, como amplificadores de auriculares, procesadores de señal y monitores adicionales. STUDIO1824c: Las dos primeras salidas comparten sus transmisiones de reproducción tanto con las salidas principales como con Headphone 1. Las salidas 3 y 4 comparten sus transmisiones de reproducción con Headphone 2 tanto para el STUDIO1824c como para el STUDIO1810c. Todas las demás salidas tienen sus propias transmisiones de reproducción independientes.

Consejo para usuarios avanzados: Cada salida de línea está acoplada a CC para proporcionar voltaje de control a equipos analógicos externos. Esta función se puede utilizar con cualquier plug-in que la admita.

Salidas principales. Estas son las salidas principales para su interfaz de la serie Studio. El nivel de salida de las salidas principales está controlado por el control de nivel principal en la parte frontal de la unidad. Las transmisiones de reproducción 1 y 2 se enrutan a las salidas principales, además de a las salidas 1 y 2 (solo STUDIO1824c) y Headphone 1.

Entrada y salida S/PDIF. Las conexiones S/PDIF permiten transmitir y recibir dos canales de audio a velocidades de hasta 24 bits, 96 kHz. La E/S S/PDIF también permite que su interfaz de la serie Studio envíe y reciba word clock a dispositivos digitales externos.

Consejo para usuarios avanzados: En UC Surface, deberá establecer "S/PDIF" como fuente de reloj y la frecuencia de muestreo para que corresponda al dispositivo externo cuando utilice un dispositivo S/PDIF externo como reloj maestro. Consulte Sección Ventana de inicio de UC Surface para más detalles.

ADAT – Entrada S/MUX (STUDIO1810c y STUDIO1824c) y Salida (solo STUDIO1824c). Estas son las conexiones ADAT – Dual S/MUX para sus dispositivos digitales externos. Al grabar o reproducir a 44.1 o 48 kHz, cada E/S ADAT proporcionará ocho de los dieciséis canales disponibles consecutivamente de izquierda a derecha. Al grabar o reproducir a 88.2 o 96 kHz, cada conexión proporcionará cuatro de los ocho canales disponibles. Estas entradas y salidas no funcionan a 176.4 o 192 kHz:

	Entrada ADAT (STUDIO1810c y 1824c)	Salida ADAT (solo STUDIO1824c)
44.1 / 48 kHz	Canales 11-18	Canales 11-18
88.2 / 96 kHz	Canales 11-14	Canales 11-14

Salida BNC (solo STUDIO1824c). Esta conexión permite que el STUDIO1824c transmita word clock a otros dispositivos de audio digital para que pueda funcionar como el reloj maestro para su entorno de estudio (recomendado).

Entrada y salida MIDI. MIDI significa "Musical Instrument Digital Interface" (Interfaz Digital de Instrumentos Musicales). Las entradas y salidas MIDI permiten la conexión y la comunicación con equipos MIDI externos. Una función de estos puertos es la secuenciación MIDI, pero el protocolo MIDI se puede utilizar para mucho más que instrumentos y secuenciación.

Consejo para usuarios avanzados: MIDI no es audio, pero se utiliza con frecuencia para activar o controlar una fuente de audio (como un plug-in o un sintetizador). Es importante asegurarse de que sus datos MIDI se envíen y reciban correctamente por los dispositivos de hardware o software apropiados. Si los dispositivos generan audio, es posible que también deba devolver el audio a un canal de entrada de la interfaz de la serie Studio. Consulte los manuales de usuario de sus dispositivos MIDI para obtener ayuda con la configuración y el uso de MIDI.

Puerto USB-C. Utilice este puerto para conectar su STUDIO1810c o 1824c a su ordenador. Si bien el STUDIO1810c y 1824c se conectan mediante USB-C, ambos son totalmente compatibles con las conexiones USB 2.0 y 3.0. Utilice el cable USB-C a A que venía con su interfaz si su ordenador tiene una conexión USB-A en lugar de una conexión USB-C.

Tenga en cuenta: Las interfaces de la serie Studio son compatibles con versiones anteriores con conexiones de velocidad USB 2.0 y USB 3.0. USB 1.1 no es compatible.

Conexión de alimentación. Aquí es donde conecta la fuente de alimentación externa de la interfaz de la serie Studio.

Interruptor de encendido (STUDIO1810c). Este es el interruptor de encendido/apagado para su STUDIO1810c.

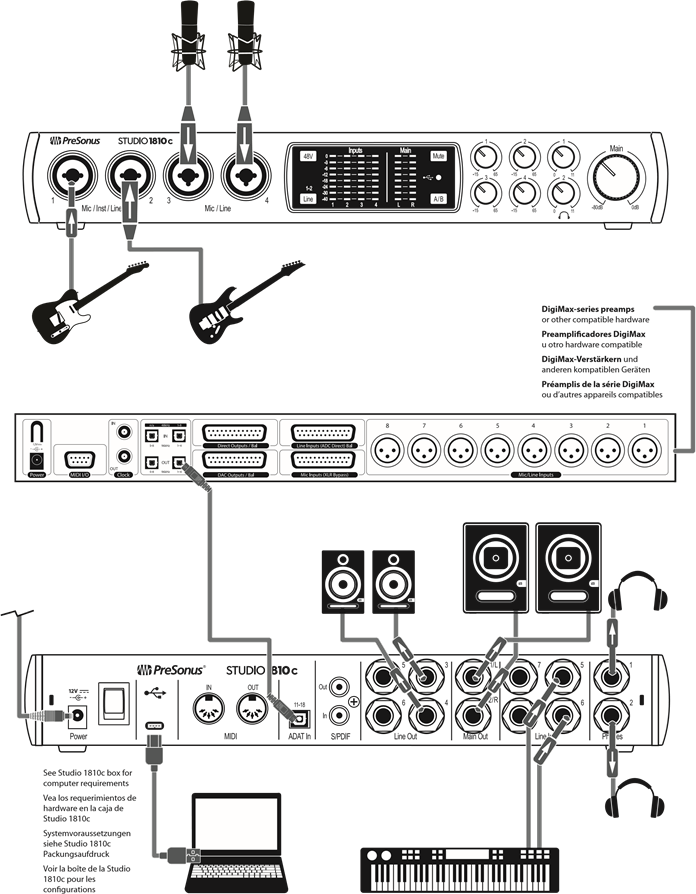

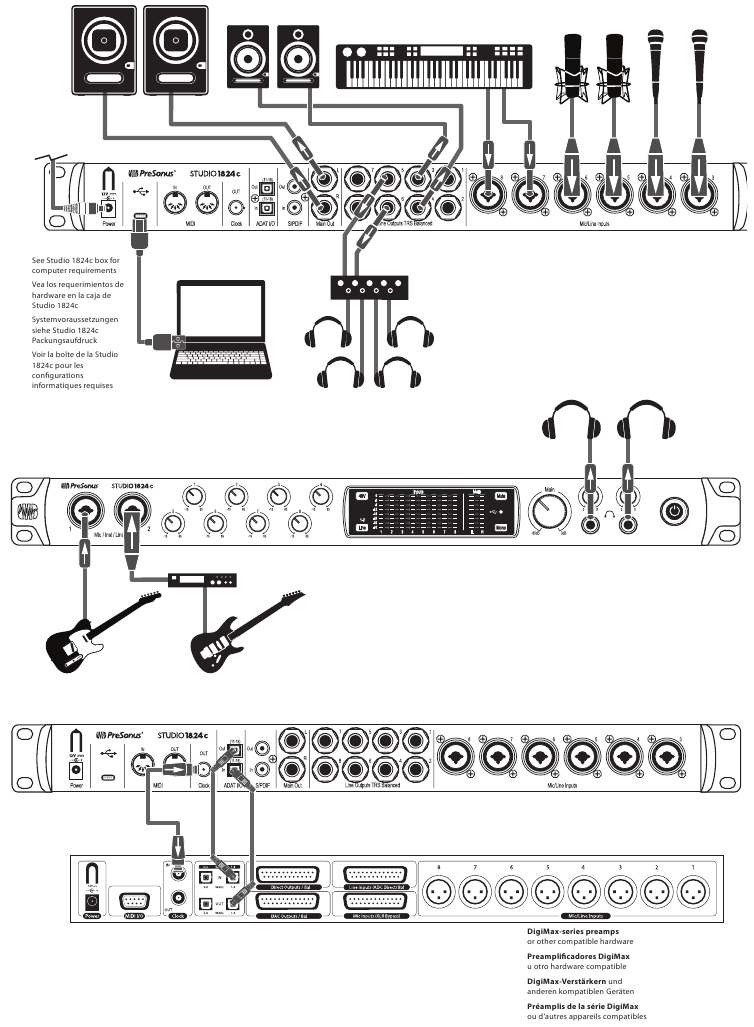

Diagrama de conexión

STUDIO1824c

STUDIO1810c

Conexión a un ordenador

Su interfaz de la serie Studio es una potente interfaz de audio que está equipada con herramientas de audio profesionales y controles de monitorización flexibles. Antes de conectar a un ordenador, visite www.presonus.com para verificar los últimos requisitos del sistema para su interfaz.

Nota: La velocidad de su procesador, la cantidad de RAM y la capacidad, el tamaño y la velocidad de sus discos duros afectarán en gran medida al rendimiento general de su sistema de grabación. Un procesador más rápido y más RAM pueden reducir la latencia de la señal (retardo) y mejorar el rendimiento general.

Todas las interfaces PreSonus utilizan la aplicación Universal Control para las actualizaciones de firmware, la sincronización de dispositivos y la frecuencia de muestreo (solo Windows). Tanto el controlador Windows ASIO como UC Surface se incluyen en el instalador de Universal Control para macOS y Windows. Puede descargar el instalador desde su cuenta de usuario My PreSonus. Para comenzar, primero debe visitar My.PreSonus.com y crear o iniciar sesión en su cuenta de usuario y registrar su serie Studio. Una vez registrado, todas las descargas de software estarán disponibles desde su cuenta de usuario My PreSonus.

Instalación para Windows

Conecte su serie Studio a un puerto USB-C o USB-A (2.0 o 3.0) disponible e inicie el instalador. El instalador de Universal Control le guiará a través de cada paso del proceso de instalación. Esta aplicación instalará los controladores ASIO y WDM, así como UC Surface. Lea atentamente cada mensaje.

Se recomienda que cierre todas las aplicaciones antes de iniciar la instalación.

Instalación para macOS

Sus interfaces de la serie Studio son dispositivos Core Audio compatibles con la clase en macOS.

No es necesario instalar ningún controlador. Sin embargo, para aprovechar al máximo las capacidades de mezcla de su STUDIO1824c y 1810c, debe instalar Universal Control para iniciar UC Surface. Universal Control también instala las actualizaciones de firmware necesarias, por lo que es muy recomendable que instale esta aplicación.

El instalador de Universal Control le guiará a través de cada paso del proceso de instalación. Lea atentamente cada mensaje para no conectar su interfaz de la serie Studio demasiado pronto.

Consejo para usuarios avanzados: Cuando la instalación se complete, encontrará la aplicación Universal Control en su carpeta Aplicaciones. Se recomienda que la coloque en su Dock para facilitar el acceso.

Actualizaciones de firmware

Universal Control está diseñado para verificar que su interfaz de la serie Studio tenga instalada la versión de firmware correcta. Se le preguntará si su interfaz de la serie Studio necesita actualizar su firmware.

Haga clic en el botón Update Firmware (Actualizar firmware) para iniciar la actualización.

No apague ni desconecte su interfaz de la serie Studio durante la actualización del firmware. Una vez que la actualización del firmware se haya completado correctamente, se le avisará y se le indicará que reinicie su dispositivo.

Uso de las interfaces de la serie Studio con aplicaciones de audio populares

Las instrucciones de configuración completas para Studio One Artist y un breve tutorial sobre sus características se pueden encontrar en la sección Inicio rápido de Studio One Artist de este manual. Sin embargo, puede utilizar sus interfaces de la serie Studio con cualquier aplicación de grabación de audio que sea compatible con Core Audio o ASIO. Consulte la documentación que viene con su aplicación de audio para obtener instrucciones específicas sobre cómo seleccionar el controlador de la serie Studio como el controlador del dispositivo de audio para su software.

A continuación, se muestran las instrucciones básicas de configuración del controlador para algunas aplicaciones de audio populares.

Ableton Live

1. Inicie Ableton Live
2. Vaya a Options | Preferences | Audio
3. Elija Driver Type (Tipo de controlador): Asio | Audio Device: ASIO PreSonus Studio (1824c o 1810c)
4. Vaya a Input Config: Enable y seleccione los canales de entrada deseados.
5. Vaya a Output Config: Enable y seleccione los canales de salida deseados.

Apple Logic

1. Inicie Logic.
2. Vaya a Logic | Preferences | Audio.
3. Haga clic en la Devices Tab.
4. Seleccione PreSonus Studio (1824c o 1810c) en el menú del dispositivo.
5. Se le preguntará si desea reiniciar Logic. Click try (re)launch.
6. Su interfaz de la serie Studio cuenta con etiquetas de E/S personalizadas para un flujo de trabajo más rápido. Para habilitar estas etiquetas para su uso en Logic, vaya a Options | Audio | I/O Labels.
7. La segunda columna de la ventana emergente se llamará Provided by Driver. Active cada una de estas etiquetas para su interfaz de la serie Studio. Cuando haya terminado, cierre esta ventana.

Avid ProTools 10+

1. Inicie ProTools.
2. Vaya a Setup | Hardware y seleccione Studio (1824c o 1810c) en la lista Peripherals. Click OK.
3. Vaya a Setup | Playback Engine y seleccione Studio (1824c o 1810c) en el menú en la parte superior de la ventana. Haga clic en OK.

Cakewalk Sonar

1. Inicie Sonar.
2. Vaya a Options | Audio... y haga clic en la pestaña Advanced.
3. Cambie el Driver Mode (Modo de controlador) a "ASIO". (Note: Using WDM, rather than ASIO, for proaudio applications is not recommended.) ("Nota: No se recomienda usar WDM, en lugar de ASIO, para aplicaciones de audio profesional").
4. Haga clic en el botón "OK".
5. Reinicie Sonar.
6. Vaya a Options | Audio... y haga clic en la pestaña Drivers.
7. Resalte todos los controladores de entrada y salida que comiencen con "PreSonus STUDIO1824c o STUDIO1810c".
8. Vaya a Options | Audio... y haga clic en la pestaña General.
9. Establezca el Playback Timing Master en "PreSonus Studio (1824c o 1810c)... DAW Out 1".
10. Establezca el Recording Timing Master en "PreSonus Studio (1824c o 1810c)... Mic/Inst 1".

Steinberg Cubase

1. Inicie Cubase.
2. Vaya a Devices | Device Setup.
3. Seleccione "VST Audio System" en la columna Devices en la Device Setup.
4. Seleccione PreSonus Studio (1824c o 1810c) en la lista desplegable ASIO Driver.
5. Haga clic en "Switch" (Cambiar) para comenzar a usar el controlador de la serie Studio.
6. Una vez que haya cambiado correctamente el controlador, vaya a Devices | VST Connections para habilitar sus buses de entrada y salida.

Software de control de monitores UC Surface

Incluido en Universal Control para interfaces de la serie Studio, UC Surface es un potente software de control de monitores que proporciona todo lo que necesita para crear mezclas de monitorización de alta calidad y mucho más con sus interfaces de la serie Studio. Estas mismas funciones de monitorización están completamente integradas en el mezclador de Studio One. UC Surface permite a los usuarios de otras aplicaciones DAW populares acceder a estas mismas funciones. UC Surface proporciona control tanto de los niveles de salida de canal como de mezcla, así como de solo y mute.

Es vital recordar que bajar el fader de canal en UC Surface no bajará la señal en su aplicación host, por lo que es posible recortar la grabación sin recortar la mezcla de monitorización. Debe ajustar el nivel de la grabación utilizando los controles de preamplificación en la parte frontal de su interfaz de la serie Studio.

Una nota rápida sobre las transmisiones de reproducción: Los canales etiquetados como "DAW" en UC Surface llevan una transmisión de reproducción desde su aplicación host (DAW). Tradicionalmente, si quería enrutar una pista en su DAW a una salida física en su interfaz, asignaba esta salida en su aplicación host. Debido a que UC Surface proporciona un enrutamiento mucho más flexible, ahora puede enrutar esta misma pista a una salida o a cada salida, por sí sola o como parte de una mezcla.

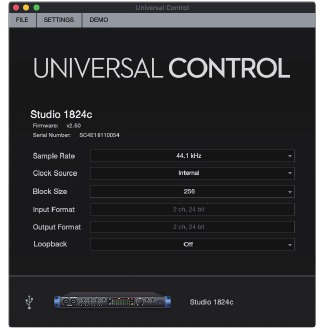

Ventana de inicio de UC Surface

Universal Control es una potente aplicación de gestión de hardware para todos los productos de interfaz PreSonus. Le permite ver cualquier producto de interfaz PreSonus conectado a su ordenador o a la red de su ordenador.

Cuando se inicia Universal Control, verá la ventana de inicio. Desde esta ventana, puede gestionar todos los ajustes del controlador.

Frecuencia de muestreo. Cambia la frecuencia de muestreo. Puede establecer la frecuencia de muestreo en 44,1, 48, 88,2, 96, 176,4 o 192 kHz. Una frecuencia de muestreo más alta aumentará la fidelidad de la grabación, pero aumentará el tamaño del archivo y la cantidad de recursos del sistema necesarios para procesar el audio.

Fuente de reloj. Establece la fuente de reloj digital. Desde este menú, puede establecer la fuente de reloj para sus interfaces de la serie Studio: Internal (Interna), External S/PDIF (Externa S/PDIF) o External ADAT (Externa ADAT) (solo 1824c).

Tamaño del bloque (solo Windows). Establece el tamaño del búfer. Desde este menú, puede establecer el tamaño del búfer para su interfaz de la serie Studio de 16 a 4096 muestras. Reducir el tamaño del búfer reducirá la latencia general. Sin embargo, esto también aumentará las exigencias de rendimiento de su ordenador. En general, querrá establecer el tamaño del búfer lo más bajo que su sistema pueda soportar de forma segura. Si empieza a oír chasquidos, clics o distorsión en su ruta de audio, intente aumentar el tamaño del búfer.

Loopback (solo Windows). El controlador ASIO STUDIO1810c/1824c proporciona dos transmisiones de loopback para grabar audio de una aplicación a otra. Consulte la sección Grabación de loopback (solo Windows) para obtener más información.

Menú Archivo. Gestiona los dispositivos conectados a Universal Control.

• Show All Devices (Mostrar todos los dispositivos). Inicia todas las ventanas de control para todos los dispositivos compatibles conectados a su ordenador.
• Close All Devices (Cerrar todos los dispositivos). Cierra todas las ventanas de control abiertas.
• Sign Out (Cerrar sesión). Cierra la sesión de su cuenta de usuario de My PreSonus.
• Check for Updates... (Buscar actualizaciones...). Se conecta a su cuenta de usuario de My PreSonus para buscar actualizaciones de Universal Control.
• Transfers (Transferencias). Muestra las descargas recientes de su cuenta de usuario de my PreSonus.
• About Universal Control (Acerca de Universal Control). Muestra la versión y la información de la fecha de compilación.
• Quit (Salir). Cierra la aplicación Universal Control y todas las ventanas de control de hardware.

Menú Settings (Ajustes). Proporciona opciones de personalización para personalizar su experiencia de Universal Control.

• Always on Top (Siempre visible). Mantiene la ventana de inicio de Universal Control en la parte superior, tanto si es la aplicación activa en ese momento como si no.
• Run at Startup (Ejecutar al inicio). Inicia Universal Control automáticamente cuando se inicia su ordenador.
• Preferences (Preferencias). Establece las opciones de idioma y apariencia (véase más abajo).
• Rescan Network (Volver a escanear la red). Escanea la red y el bus de transporte local (USB o FireWire) para todos los productos PreSonus compatibles.
• Language (Idioma). Establece el idioma (inglés, francés, alemán, coreano, chino simplificado o español).

Grabación de loopback (solo Windows)

Los controladores de Windows para las interfaces de la serie Studio proporcionan dos transmisiones virtuales que le permiten grabar la salida de una aplicación de audio en otra aplicación. El loopback puede ser útil en una variedad de situaciones:

• Grabar el audio de un videojuego o un vídeo de YouTube para un podcast o una transmisión en directo.
• Grabar una voz en tiempo real sobre una pista de karaoke reproducida desde un navegador web o un reproductor multimedia.

Sugerencia para usuarios avanzados: Dado que las interfaces de la serie Studio son dispositivos Core Audio compatibles con la clase, estas transmisiones virtuales no están disponibles en macOS. Sin embargo, existen varias aplicaciones de terceros que proporcionan esta funcionalidad en macOS.

Desde Universal Control, puede activar o desactivar el loopback y elegir las transmisiones en las que se grabará el audio de loopback.

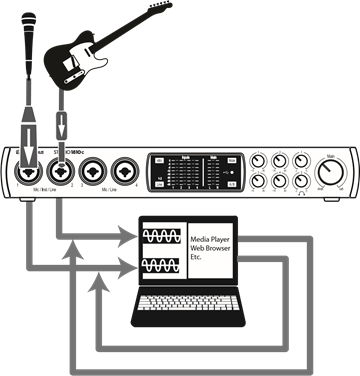

Cuando el loopback está activado y "Mix 1/2" (Mezcla 1/2) está seleccionado en Universal Control, el audio de otra aplicación se grabará con la fuente de audio conectada a las entradas analógicas 1 y 2 en sus interfaces de la serie Studio.

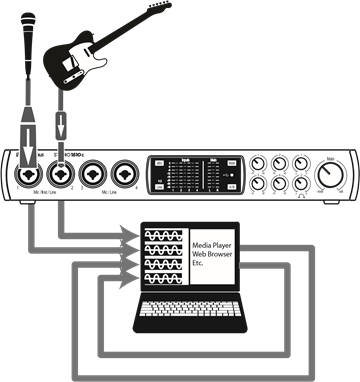

Cuando el loopback está activado y "Virtual" (Virtual) está seleccionado, el audio de otra aplicación se grabará en el último par de entradas del controlador (19/20).

Sugerencia para usuarios avanzados: Cuando utilice cualquiera de las opciones, es importante evitar la creación de un bucle de retroalimentación. Para ello, tendrá que tener sus monitores o auriculares conectados a las salidas 3/4 de su interfaz en lugar de a las salidas 1/2, ya que Studio One estará escuchando en las salidas 1/2 para grabar. Escuchar y monitorizar simultáneamente las salidas 1/2 creará el problemático bucle de retroalimentación.

1. En primer lugar, seleccione Outputs 1/2 (Salidas 1/2) como las salidas de audio en la aplicación desde la que desea grabar. (Skype, Chrome, etc.)
2. Seleccione Outputs 3/4 (Salidas 3/4) como las salidas de audio en Studio One, en el que está grabando.
3. Seleccione Virtual In 1/2 (Entrada virtual 1/2) o Input 1/2 (Entrada 1/2) como la fuente de entrada para una pista estéreo en Studio One.
4. Asegúrese de que sus auriculares o monitores estén conectados a las salidas físicas 3/4 en la parte posterior de su interfaz.
5. Establezca su canal de salida principal en Studio One en Outs 3/4 (Salidas 3/4). (La configuración predeterminada suele ser 1/2).

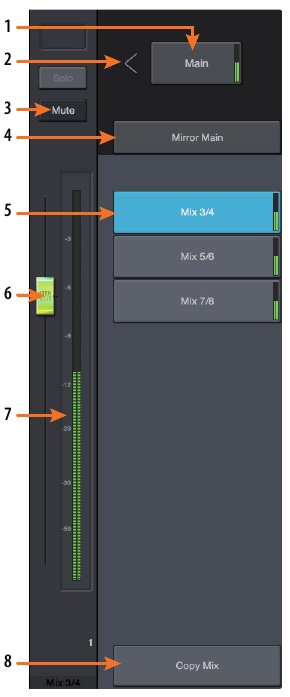

Controles de UC Surface

UC Surface le permite crear tres (1810c) o cuatro (1824c) mezclas separadas de sus canales de entrada y cada retorno DAW. Estas mezclas de baja latencia le brindan la capacidad de monitorizar sus entradas con una latencia mínima.

1. Main Mix Select (Selección de mezcla principal).las salidas principales izquierda/derecha. Esta mezcla también se enruta a Utilice este botón para ver la mezcla para las salidas 1/2 y la salida de auriculares 1 simultáneamente.
2. Mix Output Fader Position (Posición del fader de salida de mezcla). Utilice esta flecha para alternar entre colocar su fader de salida de mezcla a la izquierda o a la derecha de los controles de mezcla.
3. Mute (Silenciar). Utilice este botón para silenciar la mezcla seleccionada actualmente.
4. Mirror Main (Duplicar principal). Cuando este botón está activado, la mezcla seleccionada actualmente duplicará la mezcla principal.
5. Mix Selection Buttons (Botones de selección de mezcla). Haga clic para ver la mezcla correspondiente.
6. Mix Output Fader (Fader de salida de mezcla). Este fader controla el nivel de salida general de la mezcla seleccionada actualmente.
7. Mix Meter (Medidor de mezcla). Estos medidores muestran el nivel de salida pre-fader de la mezcla seleccionada actualmente.
8. Copy Mix (Copiar mezcla). Copiar la mezcla actual le permite configurar rápidamente varias mezclas. Pulse el botón Copy Mix (Copiar mezcla) y, a continuación, haga clic en el botón Mix Select (Seleccionar mezcla) deseado seguido del botón Paste Mix (Pegar mezcla) para pegarla.

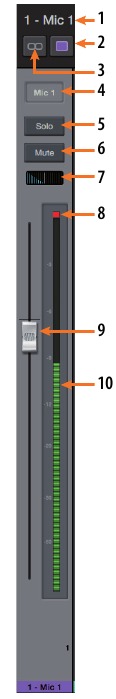

Controles de canal

1. Selected Channel Name (Nombre del canal seleccionado). Haga doble clic en el nombre para personalizarlo. Este campo sigue el canal seleccionado actualmente.
2. Channel Color (Color del canal). UC Surface le permite codificar con colores sus canales, haga clic aquí para seleccionar un color personalizado. Este campo sigue el canal seleccionado actualmente.
3. Link (Enlace). Los canales se pueden enlazar estéreo en pares impar-par. Este control sigue el canal seleccionado actualmente.
4. Channel Select (Selección de canal). Haga clic para seleccionar un canal.
5. Solo Button (Botón Solo). Activa y desactiva el solo.
6. Mute Button (Botón Silenciar). Activa y desactiva el silencio.
7. Pan Controls (Controles de panorama). El control de panorama establece la posición relativa del canal en la mezcla estéreo izquierda/derecha. Cuando un par de canales está enlazado estéreo, el control de panorama establece la dispersión de los canales en la mezcla estéreo izquierda/derecha.
8. Input Clip (Recorte de entrada). Esto indica que su entrada ha superado los 0 dB FS. Haga clic para borrar.
9. Channel Fader (Fader de canal). todos los niveles de fader estarán bajos al iniciar para evitar ruidos no deseados. Controla el nivel general del canal. Por defecto,
10. Level Meter (Medidor de nivel). Muestra el nivel pre-fader de cada canal.

Controles del dispositivo

En la parte superior de la ventana de UC Surface se encuentran los controles remotos para las opciones del panel frontal de su interfaz de la serie Studio. Además, encontrará la opción de seleccionar qué mezcla de monitorización se está enrutando a sus salidas S/PDIF. Al hacer clic en el botón Reset (Restablecer) se restaurarán los ajustes de mezcla de UC Surface a los valores predeterminados de fábrica.

La página Settings (Ajustes)

La página Settings (Ajustes) le permite configurar su serie Studio. Para abrir la página de ajustes de configuración, haga clic en el botón Settings (Ajustes) en la esquina superior derecha de la pantalla.

1. Show ADAT (Mostrar ADAT). Esto le da la opción de mostrar sus entradas ADAT en su mezclador UC Surface. Si no está conectando dispositivos externos a su entrada ADAT, puede desactivar esto para reducir el tamaño de sus mezclas de monitorización y mostrar solo las entradas que está utilizando.
2. Peak Hold (Retención de picos). Desactiva la medición de retención de picos. De forma predeterminada, la medición de picos está activa. Para cambiar a la medición de retención de picos, active este control.
3. Mixer Bypass (Derivación del mezclador). Omite el mezclador y el enrutamiento de UC Surface. Mientras Mixer Bypass (Derivación del mezclador) está activo, su interfaz de la serie Studio funcionará como un simple dispositivo de E/S para su DAW. Cuando el mezclador se omite, debe enrutar el audio a la salida deseada utilizando su transmisión de reproducción dedicada tanto para la reproducción del sistema (si se desea) como para la reproducción de la DAW.
4. Color Scheme (Esquema de color). Esto le permite ajustar la claridad u oscuridad general del mezclador UC Surface.
5. Colorize Channels (Colorear canales). Puede seleccionar un color personalizado solo para el nombre del canal o elegir colorear toda la tira de canal.
6. Driver Settings (Ajustes del controlador). Muestra los ajustes actuales del controlador para su interfaz de la serie Studio. Para cambiar estos ajustes, abra la ventana Launch (Inicio).
7. Version Info (Información de la versión). Muestra el firmware actual y la versión de UC Surface.

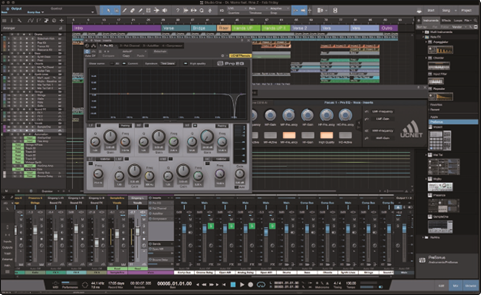

Inicio rápido de Studio One Artist

Todos los productos de grabación profesionales de PreSonus vienen con el software de grabación y producción Studio One Artist. Tanto si está a punto de grabar su primer álbum como el quincuagésimo, Studio One Artist le proporciona todas las herramientas necesarias para capturar y mezclar una gran interpretación. Las interfaces de audio PreSonus también tienen acceso a funciones avanzadas en la función exclusiva Z-Mix de Studio One para interfaces PreSonus.

Consejo para usuarios avanzados: Como cliente valioso de PreSonus, también tiene derecho a una actualización con descuento a Studio One Professional. Para obtener más detalles sobre el programa de actualización de Studio One para clientes de PreSonus, visite http://studioone.presonus.com/.

Instalación y autorización

Una vez que haya instalado los controladores de su interfaz de audio y la haya conectado a su ordenador, puede utilizar el software de producción musical PreSonus Studio One Artist incluido para empezar a grabar, mezclar y producir su música. Para instalar Studio One Artist, inicie sesión en su cuenta My PreSonus y registre su interfaz. Su clave de producto para Studio One Artist se registrará automáticamente en su cuenta My PreSonus con el registro de su hardware.

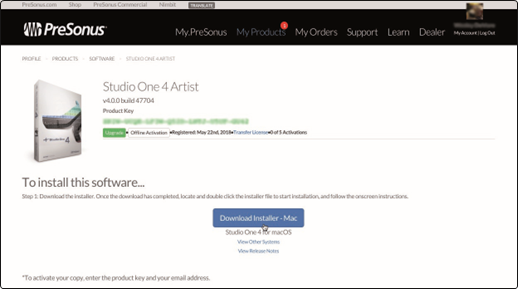

Descarga y ejecución del instalador de Studio One

Para instalar Studio One Artist, descargue el instalador de Studio One Artist desde su cuenta My PreSonus en el ordenador en el que lo vaya a utilizar.

• Usuarios de Windows: Inicie el instalador de Studio One Artist y siga las instrucciones que aparecen en pantalla.
• Usuarios de Mac: Arrastre la aplicación Studio One Artist a la carpeta Aplicaciones de su disco duro Macintosh.

Autorización de Studio One
Cuando Studio One se inicie por primera vez en su ordenador, se comunicará con su cuenta My PreSonus y verificará su registro. Para garantizar un proceso de autorización sin problemas, asegúrese de descargar su instalador en el ordenador en el que lo vaya a utilizar y de que su ordenador esté conectado a Internet cuando inicie la aplicación por primera vez.

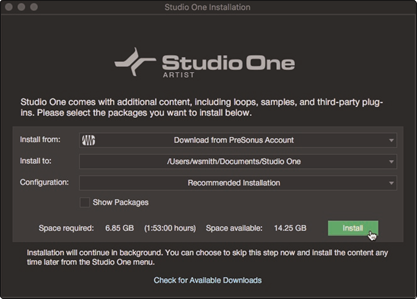

Instalación del contenido incluido para Studio One Artist
Studio One Artist viene con una gran variedad de material de demostración y tutoriales, instrumentos, bucles y samples. El paquete de Studio One Artist incluye todo lo que necesita para empezar a producir música.

La primera vez que inicie Studio One Artist, se le pedirá que instale su contenido complementario. Seleccione el contenido que desea añadir y haga clic en "Install" (Instalar). El contenido comenzará a descargarse e instalarse automáticamente desde su cuenta de usuario de My PreSonus.

Consejo para usuarios avanzados: Es posible que se le pida que introduzca la información de su cuenta de usuario de My PreSonus. Al hacer clic en "Remember Credentials" (Recordar credenciales) podrá acceder inmediatamente a cualquier contenido que compre en PreSonus Marketplace.

Configuración de Studio One

Studio One Artist fue diseñado para funcionar con interfaces PreSonus y proporciona una interoperabilidad única y una configuración simplificada. Cuando se inicia Studio One Artist, se le da la bienvenida a la página de inicio. En esta página, encontrará controles de gestión de documentos y de configuración de dispositivos, así como un perfil de artista personalizable, un canal de noticias y enlaces a demos y tutoriales de PreSonus. Si tiene una conexión a Internet en su ordenador, estos enlaces se actualizarán a medida que haya nuevos tutoriales disponibles en el sitio web de PreSonus.

Puede encontrar información completa sobre todos los aspectos de Studio One Artist en el manual de referencia en PDF que se encuentra dentro de Studio One. La información de este tutorial cubre sólo los aspectos básicos de Studio One Artist y tiene como objetivo que usted se configure y grabe lo más rápido posible.

Configuración de dispositivos de audio

1. En el centro de la página de inicio, verá el área de configuración. Studio One Artist escanea automáticamente su sistema en busca de todos los controladores disponibles y selecciona uno. Por defecto, elegirá un controlador PreSonus si hay uno disponible.

   Consejo para usuarios avanzados: Si su dispositivo tiene funcionalidad de monitorización de latencia cero desde dentro de Studio One, verá el icono Z-mix. Si no ve este icono, asegúrese de que ha iniciado Universal Control. Las interfaces de audio PreSonus requieren que sus paneles de control de mezcla DSP se estén ejecutando en segundo plano para la funcionalidad Z-mix.
2. Si no ve su dispositivo en la lista de la página de inicio al iniciar Studio One, haga clic en el enlace Configure Audio Devices (Configurar dispositivos de audio) en el área de configuración para abrir la ventana Options (Opciones).

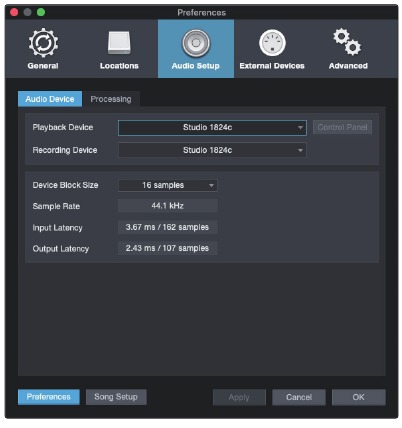

   En la ventana Options (Opciones), haga clic en la pestaña Audio Setup (Configuración de audio) y seleccione el controlador de su dispositivo en el menú desplegable.

Configuración de dispositivos MIDI

Desde la ventana External Devices (Dispositivos externos) en Studio One Artist, puede configurar su controlador de teclado MIDI, módulos de sonido y superficies de control. Esta sección le guiará a través de la configuración de su controlador de teclado MIDI y módulos de sonido. Consulte el manual de referencia que se encuentra dentro de Studio One para obtener instrucciones completas de configuración para otros dispositivos MIDI.

Si está utilizando una interfaz MIDI de terceros o un teclado controlador MIDI USB, debe instalar los controladores necesarios para estos dispositivos antes de comenzar esta sección. Consulte la documentación que vino con su hardware MIDI para obtener instrucciones completas de instalación.

Si no tiene ningún dispositivo MIDI, por favor, vaya a la sección Creating a New Song (Creación de una nueva canción).

Configuración de un controlador de teclado MIDI externo desde la página de inicio
Un controlador de teclado MIDI es un dispositivo de hardware que se utiliza generalmente para tocar y controlar otros dispositivos MIDI, instrumentos virtuales y parámetros de software. En Studio One Artist, estos dispositivos se denominan "Keyboards" (Teclados), y deben ser configurados antes de que estén disponibles para su uso. En algunos casos, su controlador de teclado MIDI también se utiliza como un generador de tonos. Studio One Artist ve el controlador y las funciones de generación de tonos como dos dispositivos diferentes; un controlador de teclado MIDI y un módulo de sonido. Los controles MIDI (teclado, mandos, faders, etc.) se configurarán como un Keyboard (Teclado). Los módulos de sonido se configurarán como un Instrument (Instrumento).

Puede configurar sus dispositivos MIDI externos desde el área Setup (Configuración) en la página Start (Inicio). Antes de configurar una nueva Song (Canción) para la grabación, tómese un momento para configurar los dispositivos externos.

Asegúrese de haber conectado la salida MIDI de su controlador MIDI externo a una entrada MIDI en su interfaz de audio PreSonus (si está disponible) u otra interfaz MIDI. Si está utilizando un controlador MIDI USB, conéctelo a su ordenador y enciéndalo.

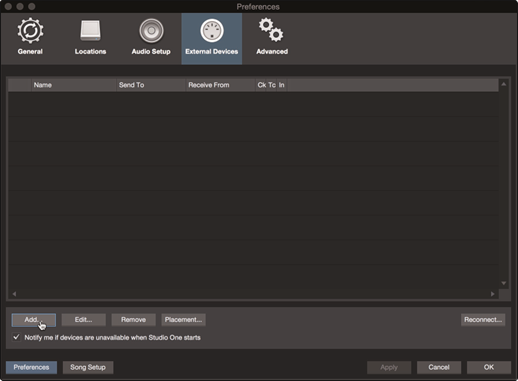

1. Haga clic en el enlace Configure External Devices (Configurar dispositivos externos) en el área Setup (Configuración) de la página Start (Inicio) para abrir la ventana External Devices (Dispositivos externos).

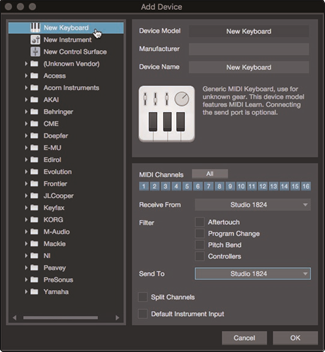

2. Haga clic en el botón Add (Añadir). Esto abrirá la ventana Add Device (Añadir dispositivo).

3. En el menú de la izquierda, seleccione su controlador MIDI de la lista de fabricantes y modelos. Si no ve su controlador MIDI en la lista, seleccione New Keyboard (Nuevo teclado). En este punto, puede personalizar el nombre de su teclado introduciendo el fabricante y los nombres de los dispositivos.

4. Debe especificar qué canales MIDI se utilizarán para comunicarse con este teclado. Para la mayoría de los propósitos, debe seleccionar todos los canales MIDI. Si no está seguro de qué canales MIDI elegir, seleccione los 16.
5. Studio One le permite filtrar las funciones de control específicas que proporciona su controlador MIDI. Si desea que Studio One ignore los mensajes Aftertouch, Pitch Bend, Program Change o All CC, active el filtrado para cualquiera o todos estos mensajes.
6. En el menú desplegable "Receive From" (Recibir de), seleccione la entrada de la interfaz MIDI desde la que Studio One Artist recibirá los datos MIDI (es decir, el puerto MIDI al que está conectado su teclado).
   Consejo para usuarios avanzados: En el menú desplegable "Send To" (Enviar a), seleccione la salida de la interfaz MIDI desde la que su Studio One Artist enviará los datos MIDI a su teclado. Si su controlador de teclado no necesita recibir datos MIDI desde Studio One, puede dejar esto sin seleccionar.
7. Si este es el único teclado que va a utilizar para controlar sus sintetizadores externos e instrumentos virtuales, debe marcar la casilla junto a Default Instrument Input (Entrada de instrumento predeterminada). Esto asignará automáticamente su teclado para controlar todos los dispositivos MIDI en Studio One Artist.
8. Haga clic en OK
   Si tiene un módulo de sonido que desea conectar, deje la ventana External Devices (Dispositivos externos) abierta y proceda a la siguiente parte de esta sección.
   Si no es así, puede cerrar la ventana e ir a la siguiente sección.

Configuración de un módulo de sonido MIDI externo desde la página de inicio
Los controladores de instrumentos MIDI (teclados, guitarras MIDI, etc.) envían información musical en forma de datos MIDI a los módulos de tono e instrumentos virtuales, que responden generando sonido, según se les indique. Los módulos de tono pueden ser dispositivos de sonido independientes o pueden integrarse en un instrumento MIDI, como un sintetizador de teclado. Studio One Artist se refiere a todos los generadores de tono como Instruments (Instrumentos). Una vez que haya configurado su controlador de teclado MIDI, tómese un momento para configurar su módulo de sonido.

Asegúrese de haber conectado la entrada MIDI de su módulo de sonido externo a la salida MIDI de su interfaz de audio PreSonus (si está disponible) u otra interfaz MIDI.

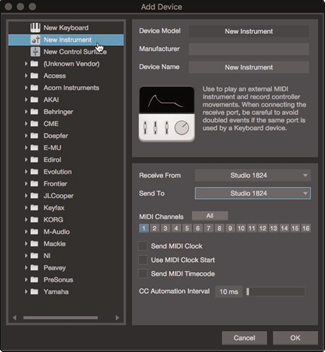

1. En la ventana External Devices (Dispositivos externos), haga clic en el botón Add (Añadir)

2. Seleccione su dispositivo en el menú de la izquierda. Si su dispositivo no aparece en la lista, seleccione New Instrument (Nuevo instrumento). En este punto, puede personalizar el nombre de su teclado introduciendo el fabricante y los nombres de los dispositivos.

3. Especifique qué canales MIDI se utilizarán para comunicarse con este módulo de sonido. Para la mayoría de los propósitos, debe seleccionar todos los canales MIDI. Si no está seguro de qué canales MIDI seleccionar, le sugerimos que seleccione los 16.
4. En el menú Send To (Enviar a), seleccione la salida de la interfaz MIDI desde la que Studio One Artist enviará los datos MIDI a su módulo de sonido. Haga clic en OK y cierre la ventana External Devices (Dispositivos externos). Ahora está listo para empezar a grabar en Studio One Artist.

El resto de esta guía de inicio rápido repasará cómo configurar una Song (Canción) y discutirá algunos consejos generales de flujo de trabajo para navegar por el entorno de Studio One Artist.

Creación de una nueva canción

Ahora que ha configurado sus dispositivos de audio y MIDI, vamos a crear una nueva Song (Canción). Empezaremos por configurar su E/S de audio predeterminada.

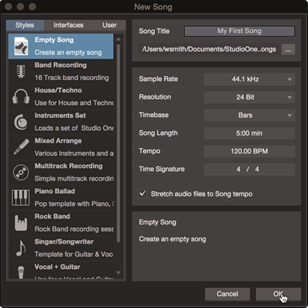

1. En la página de inicio, seleccione Create a New Song (Crear una nueva canción).

2. En la ventana New Song (Nueva canción), nombre su Song (Canción) y elija el directorio en el que desea guardarla. Verá una lista de plantillas a la izquierda. Estas plantillas proporcionan configuraciones rápidas para una variedad de dispositivos y situaciones de grabación. La sección describirá la creación de una canción a partir de una sesión vacía.

3. Seleccione Empty Song (Canción vacía) en la lista de plantillas. En este punto, debe dar un nombre a su canción y seleccionar su frecuencia de muestreo y profundidad de bits preferidas para la grabación y la reproducción. También puede establecer la duración de su canción y el tipo de formato de tiempo que desea que siga la línea de tiempo (Barras de notación, Segundos, Muestras o Cuadros). Haga clic en el botón OK (Aceptar) cuando haya terminado.

Consejo para usuarios avanzados: Si planea importar bucles en su canción, asegúrese de que la opción Stretch Audio Files to Song Tempo (Estirar archivos de audio al tempo de la canción) esté seleccionada. Esto importará automáticamente los bucles al BPM correcto.

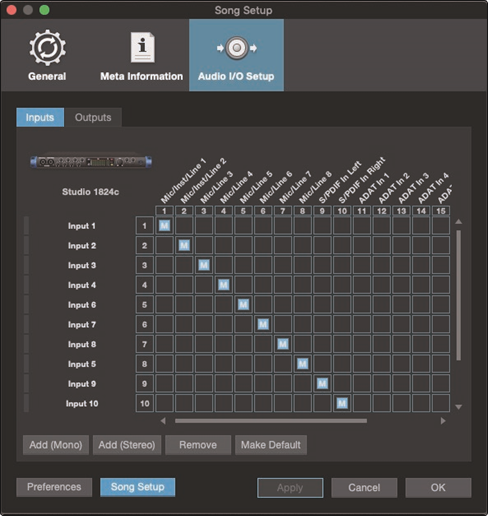

Configuración de su E/S

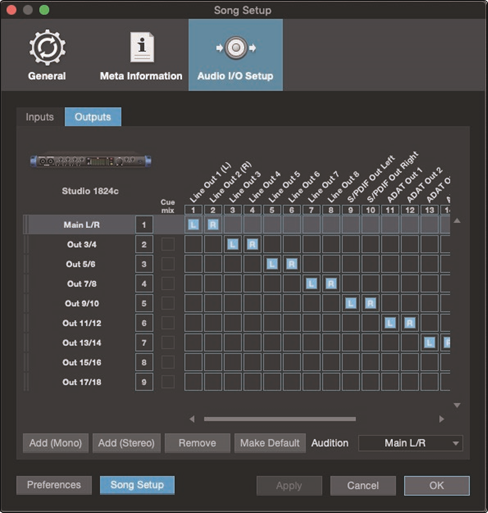

1. Haga clic en Song | Song Setup (Canción | Configuración de canción) para establecer su frecuencia de muestreo, resolución y configurar su E/S de audio.

2. Haga clic en la pestaña Audio I/O Setup (Configuración de E/S de audio).

3. Desde la pestaña Inputs (Entradas), puede habilitar cualquiera o todas las entradas de su interfaz de audio PreSonus que desee tener disponibles. Le recomendamos que cree una entrada mono para cada una de las entradas de su interfaz. Si planea grabar en estéreo, también debe crear algunas entradas estéreo.

4. Haga clic en las pestañas Outputs (Salidas) para habilitar cualquiera o todas las salidas de su interfaz de audio PreSonus. En la esquina inferior derecha, verá el menú de selección Audition (Audición). Esto le permite elegir la salida desde la que escuchará los archivos de audio antes de importarlos a Studio One Artist. En general, querrá que esta sea la salida principal del bus.


Consejo para usuarios avanzados: Si desea que esta configuración de E/S sea la misma cada vez que abra Studio One, haga clic en el botón Make Default (Establecer como predeterminado).

Configuración de Z-Mix
Las interfaces de la serie Studio de PreSonus proporcionan monitorización de latencia cero a través de Studio One. Para habilitar la monitorización de latencia cero, debe habilitar las salidas para que las mezclas sean salidas Cue Mix. Desde la pestaña Outputs (Salidas), haga clic en el cuadro Cue Mix junto a cualquier salida que desee utilizar para enviar una mezcla de monitor de latencia cero. Para obtener más información sobre Z-Mix, consulte la sección Mezcla de monitor con Z-Mix.

Creación de pistas de audio y MIDI

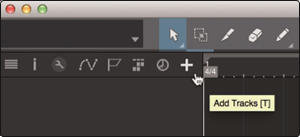

1. En la esquina superior izquierda de la ventana Arrange (Organizar), notará varios botones. El botón del extremo derecho es el botón Add Tracks (Añadir pistas). Haga clic en este botón para abrir la ventana Add Tracks (Añadir pistas).

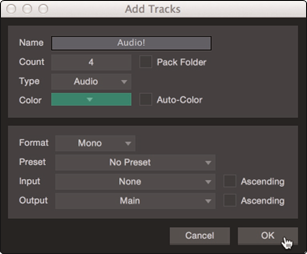

2. En la ventana Add Tracks (Añadir pistas), puede personalizar el nombre y el color de la pista, añadir un rack de efectos preestablecido y establecer la fuente física para la entrada y salida de sus pistas de audio desde esta ventana. Lo más importante es que puede seleccionar el número y el tipo de pistas que desea crear:


• Audio. Utilice este tipo de pista para grabar y reproducir archivos de audio.
• Instrument. Utilice esta pista para grabar y reproducir datos MIDI para controlar dispositivos MIDI externos o plugins de instrumentos virtuales.
• Automation. Este tipo de pista le permite crear controles de parámetros automatizados para su sesión.
• Folder. Esta pista le ayuda a administrar su sesión, así como a editar rápidamente varias pistas a la vez.

Consejo para usuarios avanzados: Si desea añadir una pista de audio para cada una de las entradas disponibles, simplemente vaya a Track | Add Tracks for All Inputs (Pista | Añadir pistas para todas las entradas).

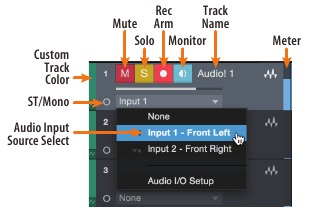

Anatomía de una pista de audio

Nota: Las pistas MIDI son casi idénticas a las pistas de audio. La lista Input Source (Fuente de entrada) para las pistas MIDI muestra los dispositivos MIDI externos disponibles, así como cualquier instrumento virtual que se haya añadido a la canción.

Grabación de una pista de audio

1. Para empezar a grabar, cree una pista de audio desde la ventana Add Tracks (Añadir pistas) y establezca su entrada en Input 1 (Entrada 1) en su interfaz de audio PreSonus y conecte un micrófono a la misma entrada.

2. Seleccione Record Enable (Habilitar grabación) en la pista. Suba el nivel de Input 1 (Entrada 1) en su interfaz de audio mientras habla/canta en el micrófono. Debería ver el medidor de entrada en Studio One Artist reaccionar a la entrada. Ajuste la ganancia para que el nivel de entrada esté cerca de su máximo sin recortar (distorsionar).


Ahora está listo para empezar a grabar. Para obtener instrucciones completas, consulte el manual de referencia de Studio One que se encuentra en Help | Studio One Reference Manual (Ayuda | Manual de referencia de Studio One).

Añadir instrumentos virtuales y efectos de plug-in a su canción

Puede añadir plugins e instrumentos a su Song (Canción) arrastrándolos y soltándolos desde el Browser (Navegador). También puede arrastrar un efecto o grupo de efectos de un canal a otro, arrastrar cadenas de efectos personalizadas y cargar al instante su preset de instrumento virtual favorito sin tener que desplazarse por un menú.

Apertura del navegador
En la esquina inferior derecha de la ventana Arrange (Organizar) hay tres botones:

• El botón Edit (Editar) abre y cierra los editores de audio y MIDI.
• El botón Mix (Mezcla) abre y cierra la ventana Mixer (Mezclador).
• El botón Browse (Examinar) abre la ventana Browser (Navegador), que muestra todos los instrumentos virtuales, efectos de plugin, archivos de audio y archivos MIDI disponibles, así como el conjunto de archivos de audio cargados en la sesión actual.

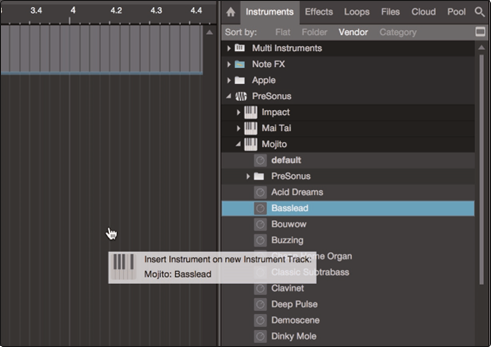

Arrastrar y soltar instrumentos virtuales
Para añadir un instrumento virtual a su sesión, abra el Browser (Navegador) y haga clic en el botón Instrument (Instrumento). Seleccione el instrumento o uno de sus parches en el navegador de instrumentos y arrástrelo a la vista Arrange (Organizar). Studio One Artist creará automáticamente una nueva pista y cargará el instrumento como entrada.

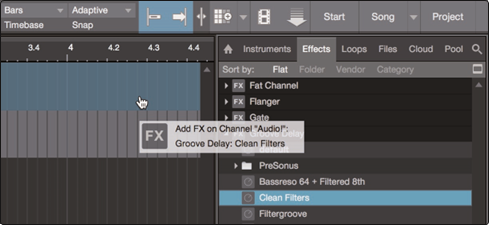

Arrastrar y soltar efectos
Para añadir un efecto de plug-in a una pista, haga clic en el botón Effects (Efectos) en el Browser (Navegador) y seleccione el plug-in o uno de sus presets en el navegador de efectos. Arrastre y suelte la selección sobre la pista a la que desea añadir el efecto.

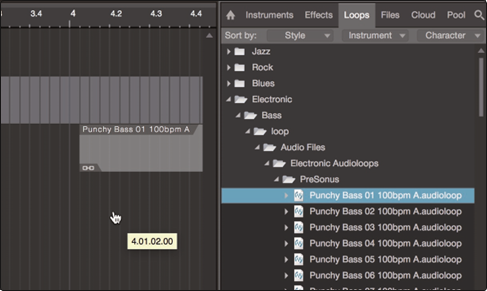

Arrastrar y soltar archivos de audio y MIDI
Los archivos de audio y MIDI se pueden localizar, escuchar e importar rápidamente a su Song (Canción) arrastrándolos desde el navegador de archivos a la vista Arrange (Organizar). Si arrastra el archivo a un espacio vacío, se creará una nueva pista con ese archivo colocado en la posición a la que lo arrastró. Si arrastra el archivo a una pista existente, el archivo se colocará como una nueva parte de la pista.

Mezcla de monitor con Z-Mix

Los clientes de interfaces PreSonus pueden configurar mezclas de monitor de latencia cero utilizando la función única Z-Mix de Studio One. Esta función se hace cargo del software de control de mezcla de monitor para las interfaces de la serie Studio y proporciona control de nivel y panorama desde Studio One. Simplemente designe un par o pares de salidas como "Cue Mix" y encontrará los controles Z-Mix en su mezclador de Studio One.

Como se mencionó anteriormente, Universal Control debe estar operando en segundo plano para que las funciones Z-Mix estén disponibles para sus interfaces de la serie Studio.

Puede crear una mezcla de referencia y enviarla a cualquier salida de su interfaz de la serie Studio. Simplemente necesita crear un bus de salida y habilitar Cue Mix.

Consejo para usuarios avanzados: Es posible designar la salida principal como una mezcla de referencia. Esto es útil si a menudo se graba a sí mismo y necesita acceso rápido a la monitorización de latencia cero para entradas en vivo. Cuando la salida principal se designa como Z-Mix, aparecerá un botón Latencia cero en cualquier canal de audio con una entrada de audio asignada en la consola, debajo de los botones Silenciar, Solo, Grabar y Monitorizar.

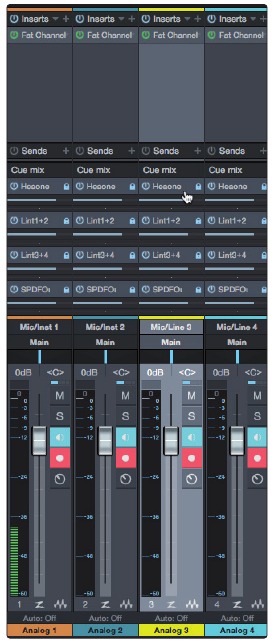

Funciones de Z-Mix

Una vez que haya creado una salida Cue Mix, notará un objeto Send especial en los canales de la consola. Este objeto Send se llama objeto Z-Mix.

En la vista Consola pequeña, los objetos Z-Mix aparecen en la columna del extremo izquierdo del canal extendido.

En la vista Consola grande, los objetos Z-Mix aparecen debajo del bastidor de dispositivos Send en cada canal.

Para habilitar la monitorización de hardware de latencia cero, haga clic en la "Z" en la banda de canal de salida para la salida habilitada para la mezcla de referencia para la que le gustaría utilizar la monitorización de latencia cero.

Para obtener más información sobre la monitorización de Cue Mix y Z-Mix, consulte el Manual de referencia de Studio One en Studio One.

1. Botón Activate (Activar). Para eliminar por completo cualquier canal de un Z-Mix, simplemente desactive el objeto Z-Mix para ese canal. En la mayoría de los casos, dejará esto habilitado.
2. Horizontal Level Fader (Fader de nivel horizontal). Este es el control de volumen Z-Mix del canal. Por defecto, este nivel será idéntico al nivel establecido en el fader del canal. Una vez que mueva el fader de nivel Z-Mix, el volumen de ese canal en el Z-Mix será independiente de la mezcla principal o cualquier otro Cue Mix en la sesión.
3. Pan Control (Control de panorama). Esto establece la posición del panorama para el canal en las salidas Z-Mix. Al igual que el volumen, el panorama es idéntico a la mezcla principal por defecto.
4. Lock to Channel Button (Botón Bloquear al canal). De forma predeterminada, el botón Lock to Channel (Bloquear al canal) está habilitado y los valores de nivel y panorama están bloqueados a los controles de nivel y panorama del canal para la mezcla principal. Esto significa que cada Z-Mix será idéntico a la mezcla principal en la consola. Cambiar el nivel o el panorama en la mezcla principal cambiará el nivel o el panorama en el Z-Mix. Sin embargo, cambiar el nivel o el panorama en el objeto Z-Mix desbloqueará ambas configuraciones, lo que permitirá el control independiente del nivel y el panorama para cada canal en cada Z-Mix. Por lo tanto, el nivel y el panorama para los canales en un Z-Mix pueden ser completamente diferentes del nivel y el panorama relacionados en la mezcla principal. En cualquier momento, puede volver a bloquear el nivel y el panorama de Z-Mix a la configuración del canal haciendo clic en el botón Lock to Channel (Bloquear al canal).

Información técnica

Especificaciones

General
Frecuencias de muestreo	44.1, 48, 88.2, 96, 176.4, 192 kHz
Resolución del convertidor	24 bits
Rango dinámico del convertidor ADC	114 dB
Rango dinámico del convertidor DAC	114 dB
Entradas de micrófono
Nivel máximo	+16 dBu, ganancia mínima
Rango de ganancia	80 dB
Respuesta en frecuencia	20 Hz - 20 kHz (ganancia unitaria)
Rango dinámico	110 dB (A-wtd, ganancia mínima)
THD + N	0.005% (1 kHz, 0dBu, ganancia unitaria)
EIN	-128 dBu (A-wtd, 20 kHz BW, Rs=150Ω, ganancia máxima)
Impedancia de entrada	1400Ω
Alimentación phantom	48V (>10 mA por canal)
Entradas de línea
Nivel máximo	+21 dBu (balanceado, ganancia mínima)
Rango de ganancia	40 dB
Respuesta en frecuencia	20 Hz-20 kHz (ganancia unitaria)
Rango dinámico	112 dB (A-wtd, ganancia mínima)
THD + N	0.005% (1 kHz, +18 dBu, ganancia mínima)
Impedancia de entrada	10 kΩ
Entradas de instrumento
Nivel máximo	+15 dBu (no balanceado, ganancia mínima)
Rango de ganancia	80 dB
Respuesta en frecuencia	20 Hz - 20 kHz (ganancia mínima)
Rango dinámico	112 dB (A-wtd, ganancia mínima)
THD + N	0.020% (1 kHz, +10 dBu, ganancia mínima)
Impedancia de entrada	1M Ω
Salidas principales
Tipo	¼" TRS hembra, acoplado a CC
Nivel máximo	+18 dBu, balanceado
Respuesta en frecuencia	20Hz - 20kHz (ganancia unitaria)
Rango dinámico	108 dB (A-wtd, ganancia unitaria)
THD + N	0.004% (1 kHz, -1 dBFS, ganancia unitaria)
Salidas de línea
Tipo	¼" TRS hembra, acoplado a CC
Nivel máximo	+18 dBu, balanceado
Respuesta en frecuencia	20 Hz - 20 kHz
Rango dinámico	108 dB (A-wtd, -60 dBFS)
THD + N	0.004% (1 kHz, -1 dBFS, ganancia unitaria)
Salidas de auriculares
Potencia máxima	150 mW/canal (carga de 60Ω)
Respuesta en frecuencia	20 Hz - 20 kHz (ganancia unitaria)
Rango dinámico	103 dB (ponderado A, 1 kHz, ganancia unitaria)
THD + N	0.250% (1 kHz, 150 mW, ganancia unitaria)
Rango de trabajo de impedancia	32Ω a 600Ω
Físico
Altura	1.75" (44 mm)
Ancho	1824c: 19" (483 mm), 1810c: 12.5" (317 mm)
Profundidad	5.5" (140 mm)
Peso	1824c: 4.8 lbs (2.2 kg), 1810c: 3.2 lbs. (1.45 kg)

La cena está servida
Bonificación adicional: La receta antes ultra secreta de PreSonus para...
Redfish Couvillion

Ingredientes:

¼ C de aceite vegetal
¼ C de harina
1 cebolla picada
1 diente de ajo picado
1 pimiento verde picado
3 tallos de apio picados
1 lata de 14 oz de tomates troceados
1 botella de cerveza light
2 hojas de laurel
1 cucharadita de tomillo
2 lbs de filetes de Redfish

Instrucciones de cocina:

1. En una cacerola pesada o sartén grande, caliente el aceite a fuego medio-alto y agregue lentamente la harina una cucharada a la vez para crear un roux. Continúe cocinando el roux hasta que comience a dorarse, creando un roux rubio oscuro.
2. Añada el ajo, las cebollas, el pimiento verde y el apio al roux.
3. Rehogue las verduras durante 3-5 minutos hasta que empiecen a ablandarse.
4. Añada los tomates, las hojas de laurel, el tomillo y el redfish. Cocine durante varios minutos.
5. Añada lentamente la cerveza y lleve a ebullición lenta.
6. Reduzca el fuego y cocine a fuego lento sin tapar durante 30-45 minutos hasta que el redfish y las verduras estén completamente cocidos, removiendo ocasionalmente. Trocee el redfish en trozos pequeños y añada. Añada pimienta o salsa picante al gusto. No tape.
7. Sirva sobre arroz

Para 6-8 personas

Aunque no es uno de los platos más famosos del sureste de Luisiana, el Redfish Couvillion es una de las formas favoritas de servir nuestro pescado favorito del Golfo. También conocido como Reds o Red Drum, ¡el Redfish no solo es divertido de pescar, sino que también está delicioso!

Baton Rouge • USA
www.presonus.com

Referencias

• Studio One Pro 7 | Software de producción musical DAW | PreSonus
• PreSonus | Dondequiera que le lleve el sonido.
• Studio One Pro+

Descargar el manual

Aquí puede descargar la versión PDF completa del manual. Puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.

Descargar Manual de PreSonus Studio 1810c / 1824c

Idiomas disponibles
