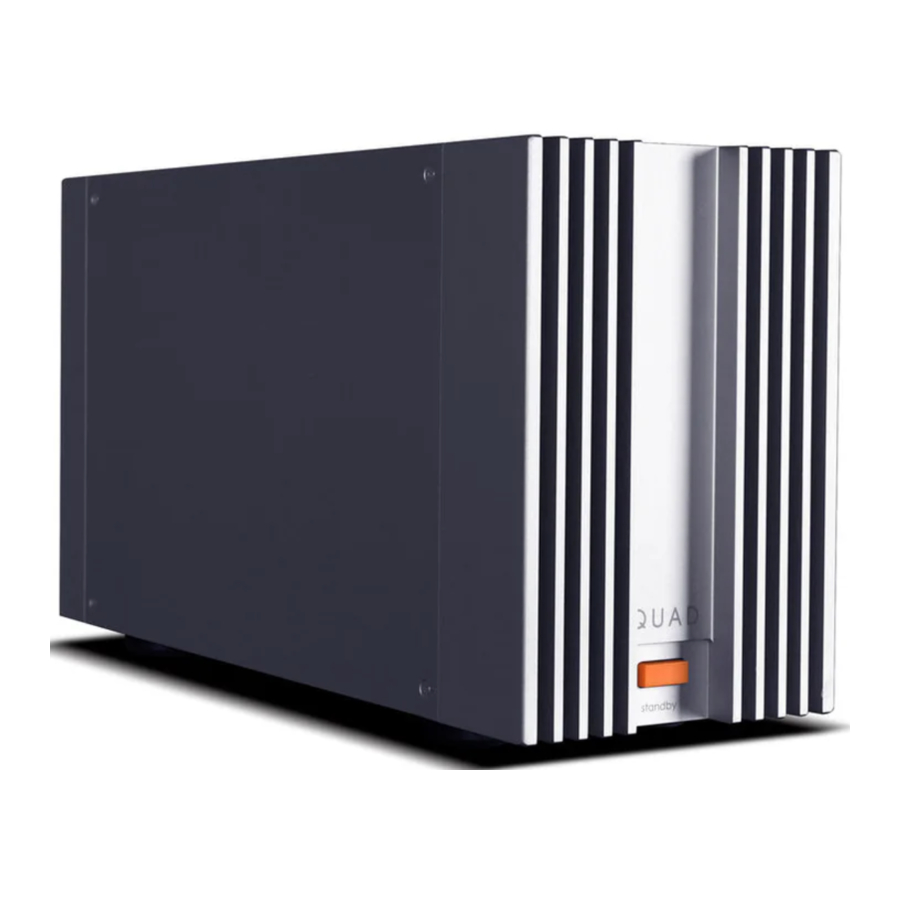

Manual del QUAD 303
Primeros pasos
Características
- Amplificador de potencia de clase AB de triple etapa de salida
- Selección de modo estéreo/puente
Entradas
- Un par de entradas analógicas no balanceadas (AUX)
- Un par de entradas analógicas balanceadas (XLR)
- Una entrada de disparador de 12 V
Salidas
- Una salida de altavoz estéreo por par
- Un enlace de disparador de 12 V
Desembalaje del equipo
La caja debe contener:
- El QUAD 303
- Un cable de alimentación IEC adecuado para su región
- Un manual de usuario
Consulte al distribuidor al que compró el equipo si falta algún artículo.
Desembale cuidadosamente la unidad y los accesorios. Tenga cuidado de no dañar el acabado de la superficie al deshacer la funda protectora de polietileno. Conserve los materiales de embalaje para su uso futuro. Conserve el manual del usuario y la información relativa a la fecha y el lugar de compra de su equipo para futuras consultas.
Colocación
La unidad debe montarse sobre una superficie sólida, nivelada y estable.
Alimentación principal
Antes de conectar el QUAD 303 a la alimentación de CA, asegúrese de que el voltaje de la alimentación de CA se corresponde con la clasificación que figura en el panel posterior del producto. En caso de duda, consulte a su distribuidor. Si se muda a una zona con un voltaje de alimentación diferente, consulte a un distribuidor designado por QUAD o a un técnico de servicio competente.

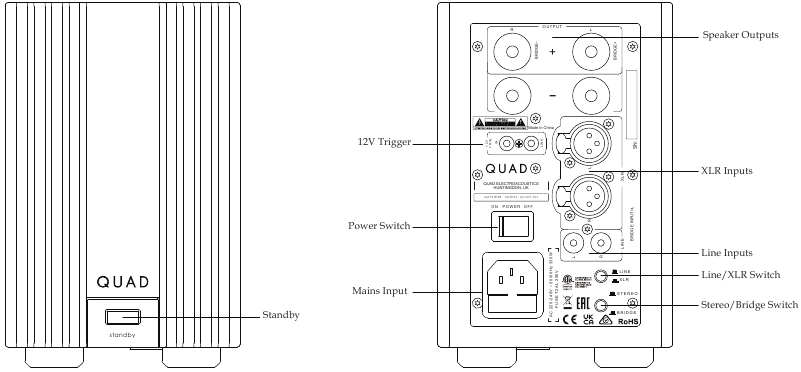

Control y función

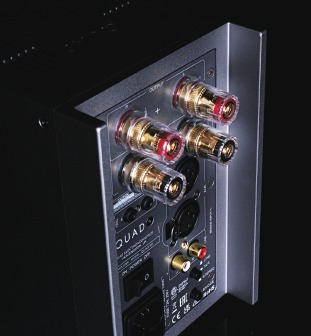

Conexiones
Entrada balanceada (XLR)
Las conexiones balanceadas proporcionan un mayor rango dinámico y un menor ruido. Le recomendamos que conecte su QUAD 33 (u otro preamplificador) a las entradas balanceadas de su QUAD 303 mediante un par de cables XLR balanceados. Asegúrese de que el botón selector Line/XLR esté presionado "hacia dentro" para activar el modo de entrada XLR.
Entrada no balanceada (LINE)
Puede conectar su QUAD 33 (u otras fuentes analógicas) a las entradas LINE IN del QUAD 303. mediante un cable RCA a RCA. Asegúrese de que el botón selector Line/XLR esté "hacia afuera" para activar el modo LINE.
Conexión del disparador de 12 V
El QUAD 303 tiene una entrada de disparador de 12 V y un enlace de disparador. Conecte la salida de disparador de su QUAD 33 (u otro dispositivo apropiado) a la entrada de disparador del QUAD 303. También puede conectar el "ENLACE" del disparador de 12 V a un dispositivo secundario, como un segundo QUAD 303, como se ilustra en la sección "Conexión del sistema" de este manual.
Entrada de alimentación
Antes de conectar el cable de alimentación de CA al QUAD 303, asegúrese de que el interruptor de alimentación esté en la posición OFF (apagado). Póngalo en la posición ON (encendido) después de conectar la unidad a la alimentación de CA.
Funcionamiento del sistema
Encendido y apagado
El QUAD 303 debe encenderse después del preamplificador de su sistema. Cuando apague el sistema, apague el amplificador de potencia QUAD 303 antes de apagar el preamplificador (el QUAD 303 debe ser "el último en encenderse, el primero en apagarse").
Modo de espera
Después del encendido inicial, el QUAD 303 estará en modo "Standby" (espera). El botón de espera se iluminará tenuemente. Para utilizar el QUAD 303, pulse el botón "Standby" (espera) para salir del modo "Standby" (espera). El botón de espera se iluminará.
Espera automática
La función de espera automática pondrá por defecto la unidad en espera después de 20 minutos de inactividad. Esta función se puede configurar y establecer en 20 minutos, 1 hora o "nunca":
Mantenga pulsado el botón de espera del panel frontal durante 5 segundos para activar el ajuste de "espera automática". El LED de espera parpadeará a medida que cambie entre 20 m, 1 h o nunca.
El LED de espera parpadea una vez = Nunca
El LED de espera parpadea dos veces = 20 minutos (predeterminado)
El LED de espera parpadea tres veces = 1 hora
Selección de fuente
Pulse el botón LINE/XLR en el panel posterior para seleccionar un modo de fuente diferente.
Modo puente
El QUAD 303 puede funcionar como un amplificador de potencia ESTÉREO o como un amplificador de potencia MONO (en modo "Bridged" [puente]). El funcionamiento predeterminado es el modo ESTÉREO.
Para activar el modo MONO, pulse el botón selector STEREO/BRIDGE (ESTÉREO/PUENTE) "hacia dentro".
Necesitará dos amplificadores QUAD 303 si utiliza el modo puente (uno para cada canal). Conecte el QUAD 33 a dos QUAD 303 en la conexión de modo puente como se muestra en la siguiente sección de este manual.
Modo de protección
El QUAD 303 está protegido por un interruptor térmico que interrumpe la alimentación de CA si el amplificador está muy sobrecargado durante un período de tiempo. En caso de activación del "modo de protección", el LED indicador de alimentación parpadea para indicar que la unidad está en "modo de protección". Para restablecer el funcionamiento, simplemente pulse el botón de espera en el panel frontal.
El QUAD 303 está totalmente protegido contra sobrecargas brutas y cortocircuitos en la salida. La unidad no está necesariamente protegida contra una ventilación seriamente inadecuada, así que asegúrese de que haya una ventilación adecuada para evitar cualquier sobrecalentamiento asociado a la falta de flujo de aire o a la refrigeración ambiental de la unidad.
Conexión del sistema

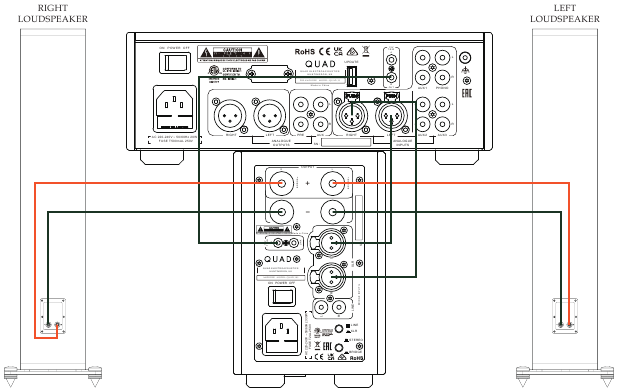

Modo estéreo con QUAD 33
Pulse STEREO/BRIDGE (ESTÉREO/PUENTE) en el panel posterior del QUAD 303 para cambiar entre los diferentes modos.

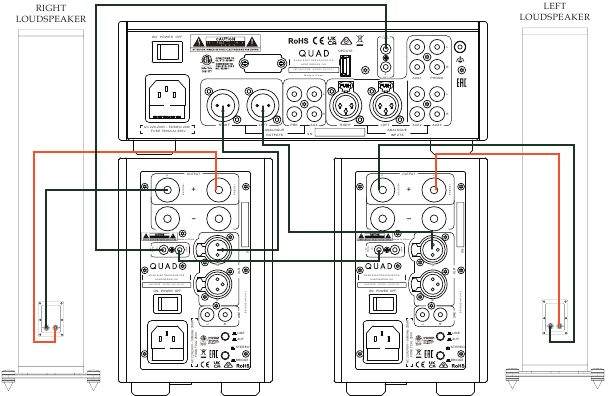

Modo puente con QUAD 33
Pulse STEREO/BRIDGE (ESTÉREO/PUENTE) en el panel posterior del QUAD 303 para cambiar entre los diferentes modos.
Especificaciones
| Modelo | QUAD 303 |
| Descripción general | Amplificador de potencia |
| Filosofía de diseño y tecnología central | Amplificador de potencia de clase AB Etapa de salida triple QUAD 303 Transformador toroidal personalizado de 200 VA Selección de modo estéreo/puente |
| Entradas | 1 x Line, 1 x XLR |
| Salidas | 1 disparador de 12 V 1 altavoz estéreo, 1 disparador de 12 V (enlace) |
| Sección del amplificador de potencia | |
| Ganancia | +29 dB |
| Potencia de salida nominal FTC (La potencia de salida nominal se mide de acuerdo con las condiciones de prueba estándar de la FTC) | Estéreo: 2 x 49,5 W (8 ohmios, THD=1%) Estéreo: 2 x 70 W (4 ohmios, THD<1%) Puente: 140 W (8 ohmios, THD<1%) Puente: 170 W (4 ohmios, THD<1%) |
| Respuesta de frecuencia | 20 Hz - 20 kHz (+/-0,3 dB) |
| Distorsión armónica total (THD) | <0,002% (1 kHz ) |
| Impedancia de entrada | 15 k ohmios (Line) 22 k ohmios (XLR) |
| Sensibilidad de entrada | 695 mVrms (Line) 1,5 Vrms (XLR) |
| Relación señal/ruido (S/N) | > 108 dB (ponderación A) |
| Corriente de salida máx. | 10 A |
| General | |
| Consumo de energía en espera | <0,5 W |
| Peso neto | 8,4 kg |
| Peso bruto | 9,5 kg |
| Dimensiones (mm) (An x Al x Pr) | 120 x 176 x 325 |
| Tamaño de la caja (mm) (An x Al x Pr) | 226 x 312 x 462 |
| Acabado | Gris QUAD clásico |
| Requisitos de alimentación (dependiendo de la región) | 220 - 240 V - 50/60 Hz 100 - 120 V - 50/60 Hz |
| Accesorios estándar | Cable de alimentación, mando a distancia, manual de usuario |
Información importante sobre seguridad
RIESGO DE DESCARGA ELÉCTRICA
NO ABRIR
Este relámpago con un símbolo de punta de flecha dentro de un triángulo equilátero tiene como fin alertar al usuario de la presencia de "voltaje peligroso" no aislado dentro de la carcasa del producto que puede ser de magnitud suficiente como para constituir un riesgo de descarga eléctrica.
Para reducir el riesgo de descarga eléctrica, no retire la cubierta (o la parte posterior), ya que no hay piezas que el usuario pueda reparar en el interior. Solicite la reparación a personal cualificado. El signo de exclamación dentro de un triángulo equilátero tiene como fin alertar al usuario de la presencia de instrucciones importantes de funcionamiento y mantenimiento en la documentación que acompaña al aparato.
Lea estas instrucciones. Conserve estas instrucciones. Preste atención a todas las advertencias.
Siga todas las instrucciones.
No utilice este aparato cerca del agua. Límpielo solo con un paño seco.
No bloquee ninguna abertura de ventilación. Instale el producto según las instrucciones del fabricante.
No lo instale cerca de fuentes de calor como radiadores, rejillas de calefacción, estufas u otros aparatos (incluidos los amplificadores) que produzcan calor.
No anule la finalidad de seguridad del enchufe polarizado o con conexión a tierra. Un enchufe polarizado tiene dos patillas, una más ancha que la otra. Un enchufe con conexión a tierra tiene dos patillas y una tercera clavija de conexión a tierra. La patilla ancha o la tercera clavija se proporcionan para su seguridad. Si el enchufe proporcionado no encaja en su toma de corriente, consulte a un electricista para que sustituya la toma obsoleta.
Proteja el cable de alimentación para que no se pise ni se pellizque, especialmente en los enchufes, las tomas de corriente y en el punto por donde sale del aparato.
Desenchufe este aparato durante las tormentas eléctricas o cuando no se utilice durante largos periodos de tiempo.
Solicite todas las reparaciones a personal de servicio cualificado. Se requiere reparación cuando el aparato se ha dañado de alguna manera, como cuando el cable de alimentación o el enchufe están dañados, se ha derramado líquido o han caído objetos dentro del aparato, el aparato ha estado expuesto a la lluvia o la humedad, no funciona normalmente o se ha caído.
Estas instrucciones de reparación son para uso exclusivo del personal de servicio cualificado. Para reducir el riesgo de descarga eléctrica, no realice ninguna reparación que no esté contenida en las instrucciones de funcionamiento a menos que esté cualificado para hacerlo.
No instale este equipo en un espacio confinado o empotrado, como una estantería o una unidad similar, y manténgalo bien ventilado en un espacio abierto. La ventilación no debe verse impedida por la cobertura de las aberturas de ventilación con elementos como periódicos, manteles, cortinas, etc.
Utilice solo los accesorios especificados o proporcionados por el fabricante (como el adaptador de alimentación exclusivo, la batería, etc.).
Consulte la información que figura en el panel exterior de la carcasa para obtener información eléctrica y de seguridad antes de instalar u operar el aparato.
ADVERTENCIA: Para reducir el riesgo de incendio o descarga eléctrica, no exponga este aparato a la lluvia ni a la humedad. El aparato no debe exponerse a goteos o salpicaduras y no deben colocarse sobre el aparato objetos llenos de líquidos, como jarrones.
Los terminales marcados con el símbolo "
" pueden tener una magnitud suficiente como para constituir un riesgo de descarga eléctrica. El cableado externo conectado a los terminales requiere la instalación por parte de una persona instruida o el uso de cables o cordones ya preparados.
Terminal de protección de la toma de tierra. Este producto debe conectarse a una toma de corriente con protección de la toma de tierra.
No deben colocarse sobre el aparato fuentes de llama abierta, como velas encendidas.
Se debe prestar atención a los aspectos medioambientales de la eliminación de las baterías.
Utilización del aparato en climas tropicales.
LOS VALORES DE LOS FUSIBLES SON:
220 – 240 V (Reino Unido, China, etc.) T 2.0AL 250 V de acción lenta
100 – 120 V (EE. UU., Japón, etc.) T 4.0AL 250 V de acción lenta
Dirección del centro de servicio
Si se produce una avería en su producto, embálelo correctamente utilizando el embalaje original para que pueda enviarlo de forma segura. Para obtener asistencia técnica, servicio o consultas e información sobre el producto, póngase en contacto con su distribuidor local o con la oficina que se indica a continuación:
IAG Service Dept.
13/14 Glebe Road
Huntingdon
Cambridgeshire
PE29 7DL
Reino Unido
Tel.: +44(0)1480 452561
Correo electrónico: service@quad-hifi.co.uk
Para obtener información sobre otros centros de servicio autorizados en todo el mundo, póngase en contacto con QUAD International, Reino Unido.
Puede consultar una lista mundial de distribuidores en el sitio web de QUAD: www.quad-hifi.co.uk
Referencias
Descargar el manual
Aquí puede descargar la versión PDF completa del manual. Puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.
