Manual de Levana Stella

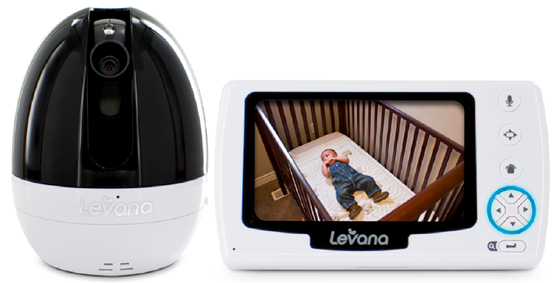

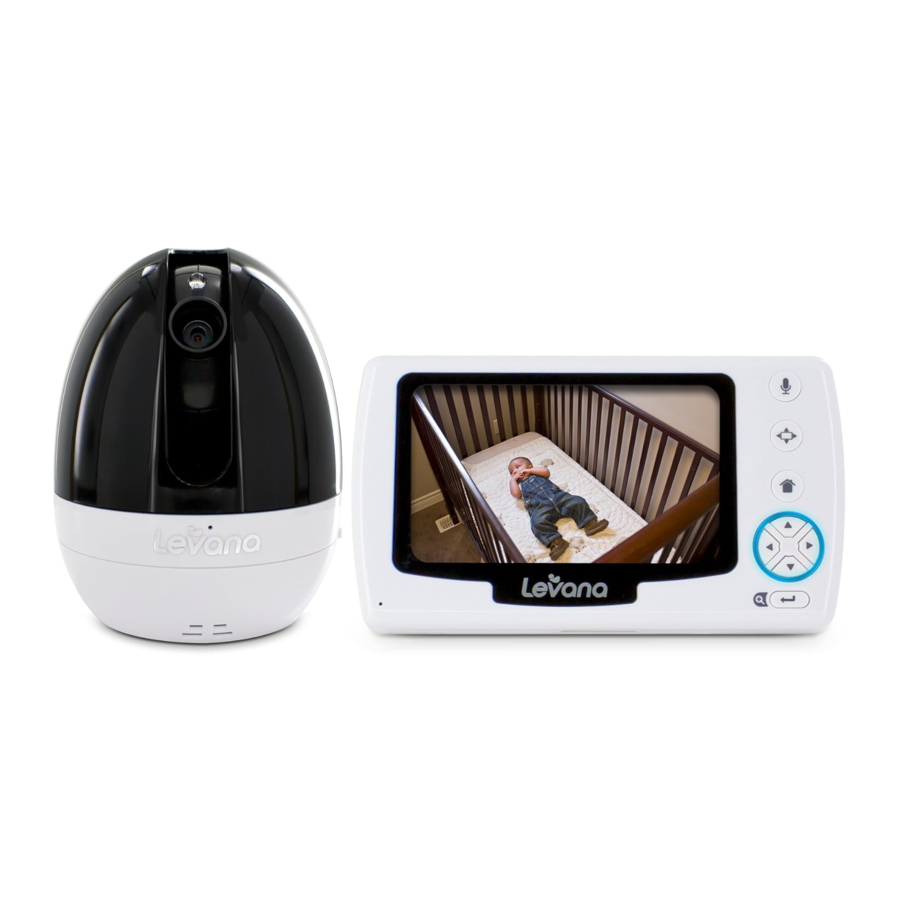

QUÉ INCLUYE

• Cámara de visión nocturna con movimiento horizontal/vertical/zoom
• Monitor de vídeo para bebés
• Batería recargable
• 2 adaptadores de corriente
• Guía de inicio rápido
• 1 año de garantía
• Asistencia al cliente en vivo de por vida

Este producto no es un juguete.
Este producto contiene piezas pequeñas. Tenga cuidado al desembalar y montar el producto.
Este equipo debe instalarse y utilizarse con una distancia mínima de 20 centímetros entre el radiador y su cuerpo.
Este producto no sustituye la supervisión responsable de un adulto. Vigile a su hijo a intervalos regulares y asegúrese de que su monitor esté siempre suficientemente cargado.

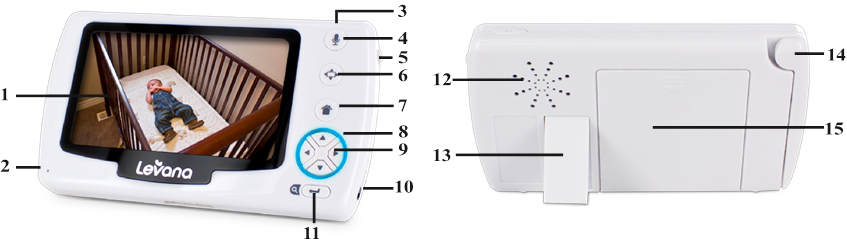

MONITOR

1. PANTALLA LCD
2. MICRÓFONO
3. ENCENDIDO/APAGADO
4. TALK TO BABY™ Pulse y mantenga pulsado para hablar, suelte para escuchar
5. BOTÓN DE BLOQUEO/DESBLOQUEO Desactiva TODOS los botones de función en la posición LOCK (BLOQUEADO)

6. BOTÓN DE MOVIMIENTO HORIZONTAL/VERTICAL
7. MENÚ
8. ANILLO LED QUE CAMBIA DE COLOR El anillo cambia de color con la intensidad del sonido
9. FLECHAS DE DIRECCIÓN/CONTROL DE VOLUMEN
10. ENTRADA DE ALIMENTACIÓN

11. BOTÓN DE SELECCIÓN/ZOOM
12. ALTAVOZ
13. SOPORTE DE MESA
14. ANTENA Extienda para mejorar la señal
15. COMPARTIMENTO DE LA BATERÍA

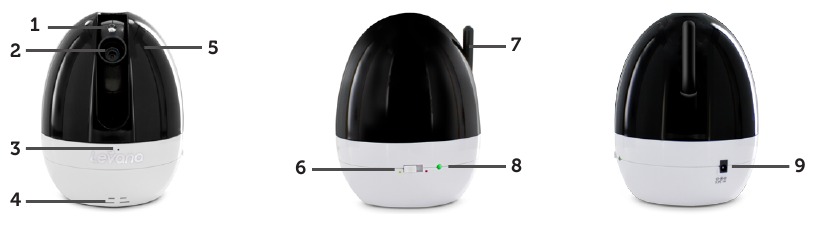

CÁMARA

1. SENSOR FOTOGRÁFICO
2. CÁMARA PTZ
3. MICRÓFONO

4. ALTAVOZ
5. LED INVISIBLES
6. ENCENDIDO/APAGADO

7. ANTENA
8. LED DE ALIMENTACIÓN
9. ENTRADA DE ALIMENTACIÓN

CONFIGURACIÓN

¡EMPECEMOS!
Instalación de la batería

1. Retire con cuidado la tapa del COMPARTIMENTO DE LA BATERÍA en la parte posterior del monitor.
2. Deslice la tapa del COMPARTIMENTO DE LA BATERÍA hacia abajo para retirarla.
3. Inserte la batería; los conectores de la batería deben coincidir con los conectores del interior del compartimento de la batería.
4. Vuelva a deslizar la tapa del COMPARTIMENTO DE LA BATERÍA en su sitio.

Aproveche al máximo su batería recargable

1. Cargue completamente la batería (6-7 horas) antes del primer uso.
2. Para maximizar la vida útil de la batería, cárguela antes de que se agote por completo.
3. Evite el calor o el frío extremos, ya que esto afectará a la vida útil de la batería.
4. Apague la pantalla LCD; pulse el botón POWER (ENCENDIDO) en la parte superior del monitor UNA VEZ.
5. Ajustes del menú de Stella ™ que aumentan la duración de la batería:
   Modo PEEP: Después de 1 minuto de inactividad, el monitor entra en modo de espera/suspensión.
   Brillo ajustable: Disminuir el brillo de la pantalla prolongará la duración de la batería.

6. Para periodos prolongados de inactividad, retire la batería del vigilabebés.

Conexión de la alimentación al monitor / Carga de la batería

1. Conecte el extremo pequeño de un adaptador de corriente a la entrada de CC en el lateral del monitor, como se muestra en el diagrama. Conecte el otro extremo del adaptador a una toma de corriente disponible.
2. Mantenga pulsado el botón POWER (ENCENDIDO) en la parte superior del monitor para encenderlo.
3. El icono de la esquina superior derecha de la pantalla principal le mostrará el estado de la batería.
4. El anillo LED de la parte frontal del monitor también indica el estado de la batería.
   AZUL FIJO = BATERÍA COMPLETAMENTE CARGADA
   AZUL INTERMITENTE LENTO = BATERÍA CARGANDO
   AZUL INTERMITENTE RÁPIDO = BATERÍA BAJA
   ROSA INTERMITENTE = SINCRONIZACIÓN NO REALIZADA
   *Tenga en cuenta que las luces anteriores, a excepción del parpadeo rosa, solo se mostrarán cuando el anillo LED no esté desactivado en el menú
5. Por razones de seguridad, utilice ÚNICAMENTE los adaptadores incluidos en el paquete.


Conexión de la alimentación a la cámara

1. Tome el segundo adaptador de corriente y conecte el extremo pequeño del adaptador de corriente a la entrada de CC ON / OFF (ENCENDIDO/APAGADO) en el lateral de la base de la cámara. Por razones de seguridad, utilice ÚNICAMENTE los adaptadores Interruptor incluidos en el paquete.
2. En el lateral de la cámara, deslice el interruptor POWER (ENCENDIDO) a la IZQUIERDA a la posición ON (ENCENDIDO). El LED de alimentación se iluminará.
   Nota: Los vigilabebés y las cámaras con cables de alimentación nunca deben colgarse sobre o cerca de la cuna, ya que suponen un peligro de estrangulamiento. Los cables de alimentación deben mantenerse a una distancia no inferior a 3 pies de la cuna y del alcance del bebé en todo momento.

ICONOS DE LA PANTALLA

FUNCIONAMIENTO

Encender/apagar el MONITOR
Mantenga pulsado el botón de ENCENDIDO en la parte superior del monitor para encenderlo.
Mantenga pulsado de nuevo el botón de ENCENDIDO para apagar el monitor.

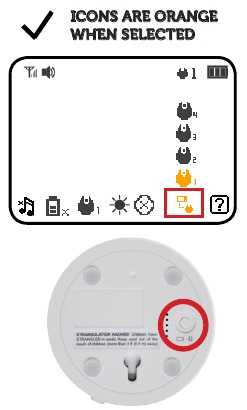

Emparejar la(s) cámara(s) y el monitor
La cámara y el monitor vienen emparejados (conectados) automáticamente. Sin embargo, si al abrir este paquete los dispositivos no se conectan y transmiten automáticamente, puede hacerlo manualmente.
Nota: Antes de empezar a emparejar, asegúrese de tener el monitor y la(s) cámara(s) uno al lado del otro.

1. Para emparejar la cámara y el monitor, pulse el botón MENU. Utilizando las flechas de navegación en la parte frontal del monitor, resalte el icono de PAIRING y pulse el botón SELECT una vez para seleccionar.
2. Utilice las flechas de navegación para resaltar el icono .
3. Pulse el botón SELECT. Cuando vea parpadeando junto al icono de la cámara, pulse y mantenga pulsado rápidamente el botón PAIRING en la parte INFERIOR de la cámara. Aparecerá una marca de verificación junto al icono de la cámara confirmando que el emparejamiento se ha realizado correctamente. El vídeo/audio se transmitirá automáticamente.
4. Para emparejar cámaras adicionales, repita los pasos del 1 al 3 y asegúrese de seleccionar el número de cámara en el menú Pairing al emparejar cada cámara adicional.

Colocación del monitor
Este monitor se puede colocar sobre una mesa.

• Puede colocar el monitor sobre una mesa utilizando el soporte de mesa retráctil en la parte posterior del monitor. Cuando no esté en uso, simplemente guarde el soporte de mesa en la parte posterior del monitor hasta que oiga un "clic".

Colocación de la cámara
Esta cámara se puede colocar sobre una mesa o colgar en la pared por encima de la zona que se está supervisando.

• Coloque la cámara a menos de 6 pies de la zona que se va a supervisar para obtener los mejores resultados de imagen.
• No coloque objetos a menos de 2 pies del campo de visión de la cámara, ya que la visión nocturna no se activará correctamente si los objetos están demasiado cerca.

Montaje seguro de la cámara sobre una mesa:

1. Coloque la cámara sobre una mesa a no menos de 3 pies de la cuna de su bebé.
2. Pase el cable de alimentación por la parte posterior de la mesa o utilice clips de pared (no incluidos) para fijar el cable de forma que el bebé no pueda alcanzarlo.
3. Enchufe el cable de alimentación, compruebe el monitor para asegurarse de que tiene una buena vista de su hijo y de que no hay obstrucciones.

Nota: Los vigilabebés y las cámaras con cables de alimentación nunca deben colgarse sobre o cerca de la cuna, ya que suponen un peligro de estrangulamiento. Los cables de alimentación deben mantenerse a no menos de 3 pies de distancia de la cuna y del alcance del bebé en todo momento.

Montaje seguro de la cámara en una pared:
Antes de taladrar los agujeros, es importante comprobar la recepción y la posición de la cámara en la ubicación prevista en la pared. Asegúrese de que está colgando la cámara a no menos de 3 pies de la cuna del bebé.
Nota: Los vigilabebés y las cámaras con cables de alimentación nunca deben colgarse sobre o cerca de la cuna, ya que suponen un peligro de estrangulamiento. Los cables de alimentación deben mantenerse a no menos de 3 pies de distancia de la cuna y del alcance del bebé en todo momento.

1. Pretaladre un agujero en la pared con una broca de 3/16", 4,8 mm.
2. Inserte un taco de pared (no incluido) en el agujero y golpee suavemente con un martillo hasta que el taco quede al ras de la pared.
3. Inserte un tornillo (no incluido) en el taco de pared y apriete hasta que el tornillo sobresalga sólo unos 1/2 pulgada.
4. Enchufe el cable de alimentación en la entrada de alimentación de la cámara.
5. Localice el orificio de montaje en la pared en la parte inferior de la base de la cámara.
6. Deslice el orificio sobre el tornillo que sobresale de la pared.
7. Confirme que la cámara está segura, si está suelta es posible que tenga que apretar más los tornillos.
8. Utilice clips de pared (no incluidos) para asegurar el cable de alimentación lejos de la cuna o del alcance del bebé.
9. Conecte el otro extremo del adaptador a una toma de corriente disponible.

Visión nocturna
La cámara está equipada con NUEVOS LED IR (infrarrojos) invisibles que mantienen la guardería oscura. Los LED están situados en la parte frontal de la cámara y le permiten ver hasta 12 pies en completa oscuridad para que pueda vigilar a su bebé a cualquier hora de la noche. Los LED de visión nocturna se activarán automáticamente cuando el sensor de luz en el lado de la cámara detecta que los niveles de luz son demasiado bajos.

Ajuste del ángulo de la cámara - PTZ
La cámara está equipada con Pan / Tilt / Zoom (PTZ). Puede ajustar el ángulo 270° grados horizontal y 110° grados vertical desde la posición central.

1. Pulse el botón en la parte frontal del monitor.
2. Utilizando las TECLAS DE NAVEGACIÓN, mueva la cámara a la posición deseada.
3. Cuando esté configurado, pulse de nuevo el botón .

Uso de la función ZOOM
En el modo LIVE VIEW, pulse el botón SELECT . Para volver a la vista normal, pulse de nuevo el botón SELECT .

Volumen
Utilice las flechas de navegación para aumentar/disminuir/silenciar el VOLUMEN.

• Pulse el botón para AUMENTAR el volumen en LIVE VIEW; el icono de VOLUME mostrará el nivel de volumen en la esquina superior izquierda de la pantalla.
• Pulse el botón para DISMINUIR el volumen; para SILENCIAR, disminuya el volumen hasta que el icono aparezca en la esquina superior izquierda de la pantalla.

Nota: Si el monitor y la cámara están demasiado cerca, se producirá una retroalimentación. DISMINUYA o SILENCIE el volumen y aleje la cámara del monitor.

Uso del intercomunicador bidireccional Talk to Baby™
Con solo pulsar un botón, puede hablar con su hijo en cualquier momento sin tener que entrar en la habitación del bebé.

1. Para hablar, mantenga pulsado el botón en la parte frontal del monitor y suelte para escuchar.
2. Para hablar cuando use varias cámaras, seleccione la cámara en el MENU y pulse el botón, suelte para escuchar.

Configuración de una canción de cuna
Elija entre tres canciones de cuna diferentes para calmar a su bebé y que se duerma.

1. Para seleccionar una canción de cuna, pulse el botón MENU. Con las flechas de navegación en la parte frontal del monitor, resalte el icono CANCIÓN DE CUNA.
2. Use el para alternar para seleccionar el icono CANCIÓN DE CUNA de su elección y pulse el botón SELECT una vez para seleccionar.
3. Para APAGAR las canciones de cuna, seleccione el y pulse el botón una vez para seleccionar.

Ajuste del volumen de la canción de cuna
Controle el volumen de la canción de cuna con una selección de tres ajustes de volumen.

1. Seleccione una canción de cuna, el icono de volumen aparecerá a la derecha de la canción de cuna seleccionada. Pulse el botón SELECT . El ajuste de volumen predeterminado es .
2. Use las flechas de navegación en la parte frontal del monitor para aumentar / disminuir el volumen.
3. Para volver a la visualización en directo continua, pulse el botón MENU.

Uso del modo PEEP
Cuando está en PEEP Mode (modo PEEP), el monitor entra en modo de espera/suspensión después de 1 minuto de inactividad.
Cuando se detecta sonido, la pantalla cambia a la visualización en directo.

• Para acceder a la visualización en directo manualmente cuando la pantalla está apagada, pulse el botón POWER una vez.
• PEEP Mode (modo PEEP) prolonga la duración de la batería más de 36 horas.

1. Para configurar PEEP Mode (modo PEEP), pulse el botón MENU . Con las flechas de navegación en la parte frontal del monitor, resalte uno de los iconos de PEEP Mode (modo PEEP).
2. Use el para seleccionar para activar el modo PEEP y pulse el botón SELECT una vez para seleccionar.
3. Para volver a la visualización en directo continua, pulse el botón MENU.
4. Para desactivar PEEP Mode (modo PEEP), siga el paso 1 y seleccione .

NOTA: La función del modo Peep de este monitor solo funciona en la cámara principal (cámara 1). Cuando se emparejan cámaras adicionales con el monitor, el modo Peep seguirá activándose solo cuando se escuche sonido en la cámara principal (cámara 1). El modo Peep se desactivará por sí solo cuando esté en modo secuencial/secuencia en cualquier monitor que admita el modo secuencial/secuencia.

Cambio de la vista de la cámara

1. Para cambiar la vista de la cámara, pulse el botón MENU. Con las flechas de navegación en la parte frontal del monitor, resalte el icono CÁMARA.
2. Use el para alternar para seleccionar el icono CÁMARA de su elección y pulse el botón SELECT una vez para seleccionar.
3. Seleccione para recorrer las cámaras de la 1 a la 4 y pulse el botón SELECT una vez para seleccionar.
4. Para volver a la visualización en directo continua, pulse el botón MENU.

Ajustes de sensibilidad al sonido
Sensitivity Mode (modo de sensibilidad) le permite ajustar la sensibilidad del sonido que capta la cámara. Esto también le permite la opción de apagar la luz LED por completo.

1. Para configurar el Sensitivity Mode (modo de sensibilidad), pulse el botón MENU . Con las flechas de navegación en la parte frontal del monitor, resalte el icono SENSITIVITY (SENSIBILIDAD).
2. Use el para alternar a la sensibilidad deseada y pulse el botón SELECT una vez para seleccionar.
3. El LED Ring (anillo LED) en la parte frontal del monitor indica el volumen del sonido en la habitación.



Ajuste del brillo
Brightness Mode (modo de brillo) establece el brillo de la pantalla. Brightness Mode (modo de brillo) también prolonga la duración de la batería.

1. Para configurar el Brightness Mode (modo de brillo), pulse el botón MENU . Con las flechas de navegación en la parte frontal del monitor, resalte el icono BRIGHTNESS (BRILLO).
2. Use el para alternar al brillo deseado y pulse el botón SELECT una vez para seleccionar.

Ponerse en contacto con el servicio de atención al cliente
¡El servicio de atención al cliente está a solo un clic de distancia siempre que lo necesite! Puede comunicarse con nuestro equipo de atención al cliente por chat web en vivo o en nuestro sitio web en www.mylevana.com/support. Nuestros expertos estarán encantados de ayudarle en inglés, francés y español.

1. Para acceder al servicio de atención al cliente, pulse el botón MENU . Utilizando las flechas de navegación en la parte frontal del monitor, resalte el icono SUPPORT y pulse el botón SELECT una vez para seleccionar.
2. Esto le llevará a la pantalla que muestra nuestra información de servicio de atención al cliente. Pulse el botón MENU una vez para SALIR de la pantalla de servicio de atención al cliente.

Soporte técnico: www.mylevana.com/support
Web: www.mylevana.com
Chat web en vivo en línea: www.mylevana.com

RESOLUCIÓN DE PROBLEMAS

Mantenimiento

• Limpie las superficies de la cámara y el monitor con un paño suave que no suelte pelusa
• Si las unidades se ensucian, utilice un paño ligeramente húmedo para limpiar las superficies, teniendo cuidado de no permitir que entre agua en las aberturas
• Nunca utilice productos de limpieza ni disolventes

ESPECIFICACIONES

MONITOR

CÁMARA

ALIMENTACIÓN
Adaptador: BLJ5W059100P—U; Entrada: 100–240VAC 50/60Hz 150mA; Salida: 5.9V,1000mA.

1. Utilizar solo con la fuente de alimentación suministrada.
2. La toma de corriente debe instalarse cerca del equipo y debe ser fácilmente accesible.

Batería: Modelo: 464854P, batería de iones de litio, 3.7V 1700mAh 6.290Wh, voltaje de carga limitado: 4.2V. o Batería: Modelo: 495255AR; Batería de iones de litio, 3.7V 1700mAh 6.290Wh, voltaje de carga limitado: 4.2V. o Batería: Modelo: 495255; Batería de iones de litio, 3.7V 1700mAh 6.290Wh, voltaje de carga limitado: 4.2V.

Deseche las baterías usadas de acuerdo con las instrucciones.
Utilice solo las baterías/fuentes de alimentación que se enumeran en las instrucciones del usuario.
Existe riesgo de explosión si la batería se reemplaza por un tipo incorrecto.

ADVERTENCIAS DE SEGURIDAD

Mantenga las piezas pequeñas fuera del alcance de los niños.
Peligro de estrangulamiento: Los niños pueden enredarse en los cables. Los cables de alimentación deben mantenerse a más de 90 cm de la cuna y del alcance del bebé en todo momento. Los vigilabebés y las cámaras con cables de alimentación nunca deben colgarse sobre o cerca de la cuna.
Este producto no es un juguete y debe mantenerse fuera del alcance de los niños.
Este producto contiene piezas pequeñas. Tenga cuidado al desembalar y montar el producto.
Lea y conserve las instrucciones: Deben leerse todas las instrucciones de seguridad y funcionamiento antes de utilizar el vigilabebés con vídeo.
Este producto no puede sustituir la supervisión de un adulto responsable.
Utilícelo solo con la fuente de alimentación suministrada.
La toma de corriente debe instalarse cerca del equipo y debe ser fácilmente accesible.
¡RIESGO DE EXPLOSIÓN SI LA BATERÍA SE SUSTITUYE POR OTRA DE TIPO INCORRECTO!
Deseche las baterías usadas de acuerdo con las instrucciones.
Utilice solo las baterías/fuentes de alimentación que se enumeran en el manual del usuario.

Agua y humedad: Este producto está diseñado solo para uso en interiores. La unidad no debe exponerse a la lluvia, la humedad, las gotas o las salpicaduras. No deben colocarse objetos llenos de líquido encima o al lado del producto, como un vaso o un jarrón. Este artículo no debe utilizarse cerca del agua.
Períodos de inactividad: Desenchufe siempre los adaptadores de CA de las tomas de corriente durante largos períodos de inactividad.
Ventilación: Este vigilabebés no debe utilizarse sobre una cama, un sofá, una alfombra o una superficie similar que pueda bloquear las aberturas de ventilación, ni colocarse en un área cerrada, como una estantería o un cajón, que pueda impedir el flujo de aire.
Manténgalo alejado de fuentes de calor: Esta unidad no debe exponerse a fuentes de calor directas, como velas, chimeneas, radiadores, rejillas de calefacción, estufas u otros aparatos que emitan calor. La unidad no debe dejarse a la luz solar directa.
Fuente de alimentación: Esta unidad solo debe utilizarse con los adaptadores de alimentación de CA incluidos en este paquete (con una potencia nominal de 5,9 V 1 A) Daños que requieren servicio: Esta unidad debe ser reparada únicamente por personal cualificado cuando:

1. Han caído objetos o se ha derramado líquido en el producto
2. Las unidades han estado expuestas a la lluvia
3. Las unidades no parecen funcionar normalmente o muestran un cambio notable en su rendimiento
4. Las unidades se han caído o la carcasa está dañada
