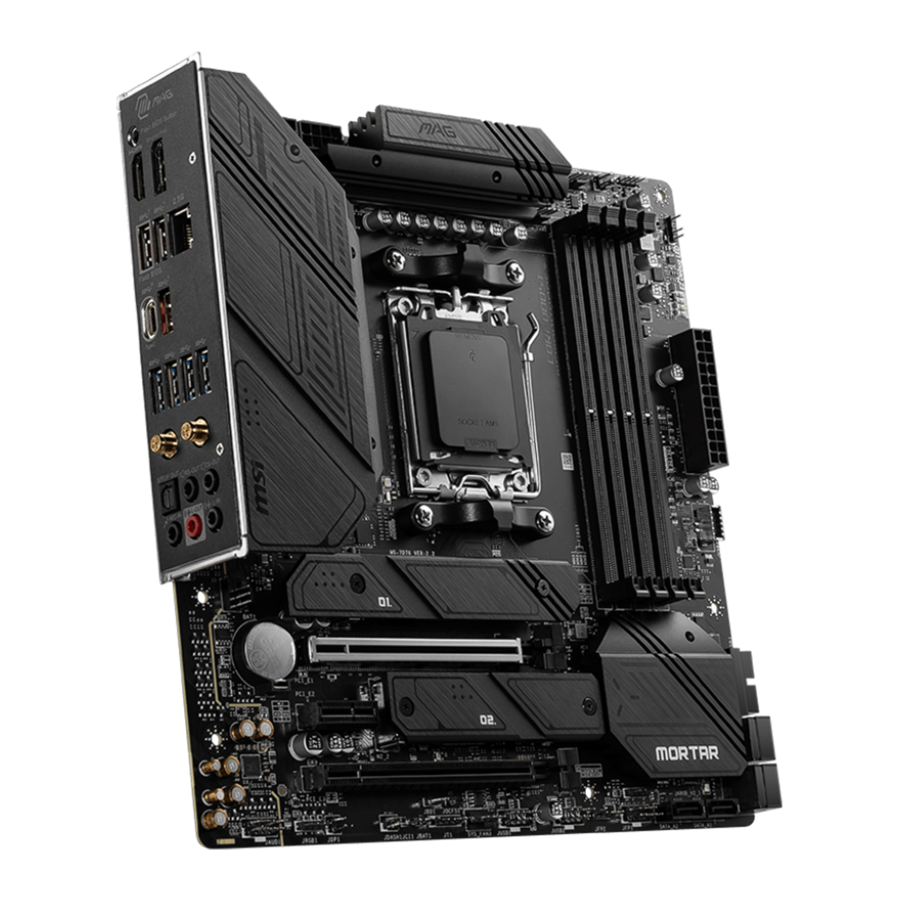

Manual de MSI MAG B650M MORTAR

Contenido

1 Inicio rápido
2 Instalación
3 Especificaciones
4 Características especiales
5 Contenido del paquete
6 Conectores del panel posterior
- 6.1 Tabla de estado de los LED del puerto LAN
- 6.2 Conexión de conectores de audio
7 Descripción general de los componentes
8 LED integrados
- 8.1 EZ Debug LED

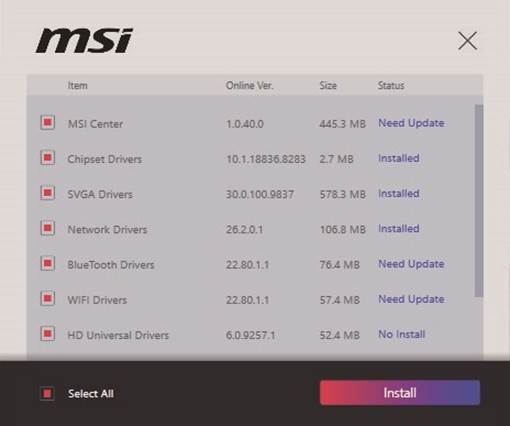

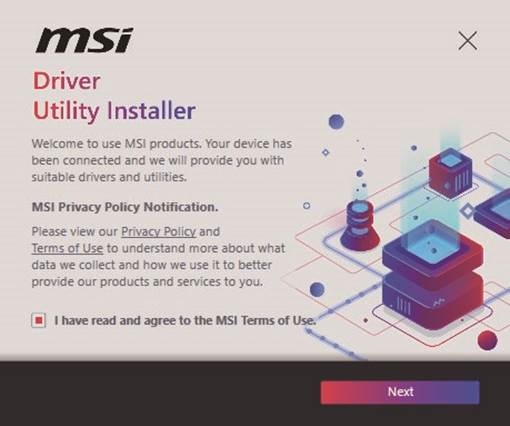

9 Instalación del SO, los controladores y MSI Center
10 UEFI BIOS
11 Información de seguridad
12 Referencias
13 Descargar el manual
14 En otros idiomas

Inicio rápido

Esta sección de inicio rápido proporciona diagramas de demostración sobre cómo instalar su computadora. Algunas de las instalaciones también proporcionan demostraciones en video. Enlace a la URL para verlo con el navegador web en su teléfono o tableta. Incluso puede vincular a la URL escaneando el código QR.

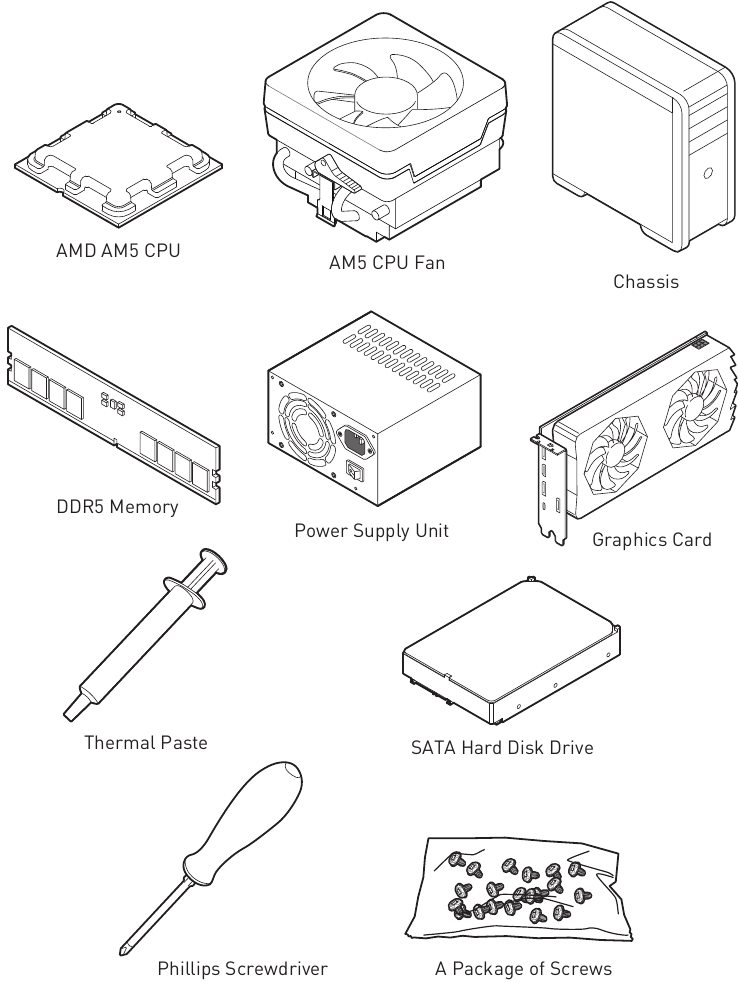

Preparación de herramientas y componentes

Notificación de separador de la caja

Para evitar daños a la placa base, se prohíbe cualquier separador de montaje innecesario entre los circuitos de la placa base y la caja de la computadora. Los signos de zona de exclusión del separador de la caja se marcarán en la parte posterior de la placa base (como se muestra a continuación) para servir como advertencia al usuario.

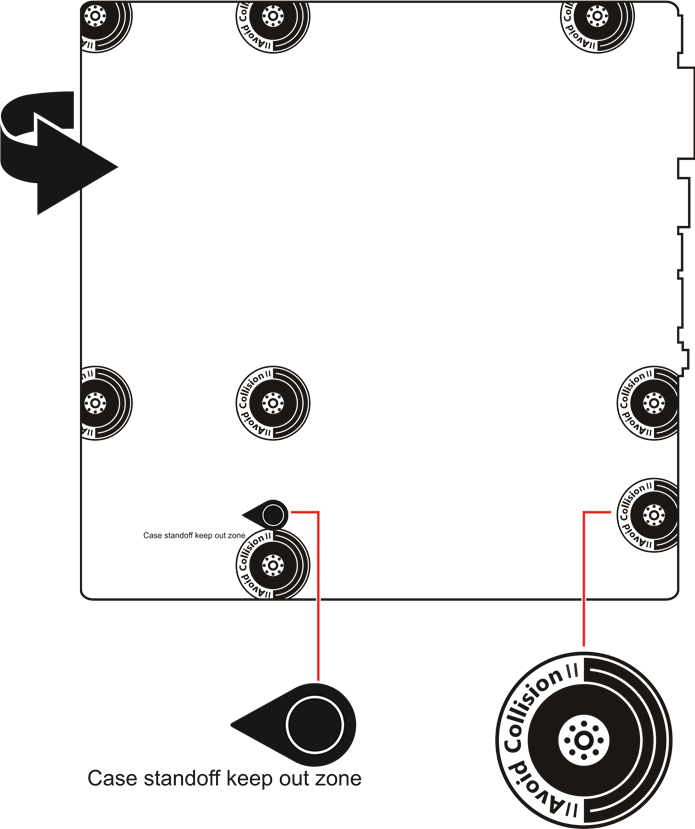

Notificación para evitar colisiones

Se imprime pintura protectora alrededor de cada orificio para tornillos para evitar que las piezas se rayen.

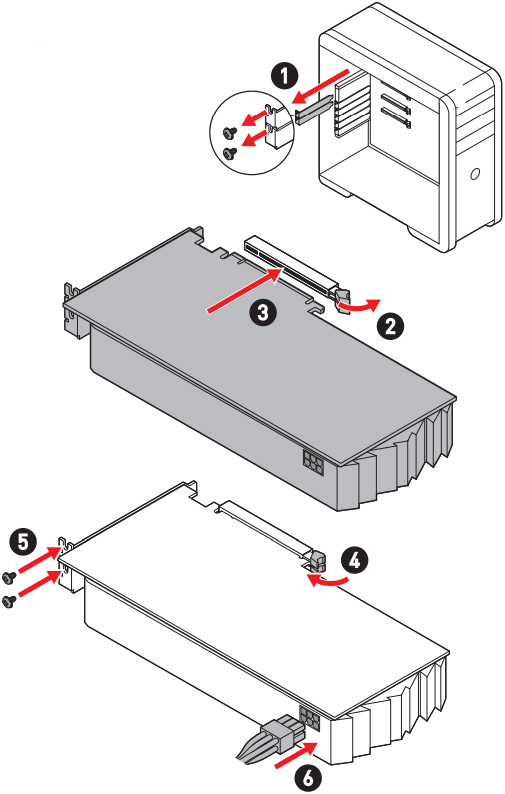

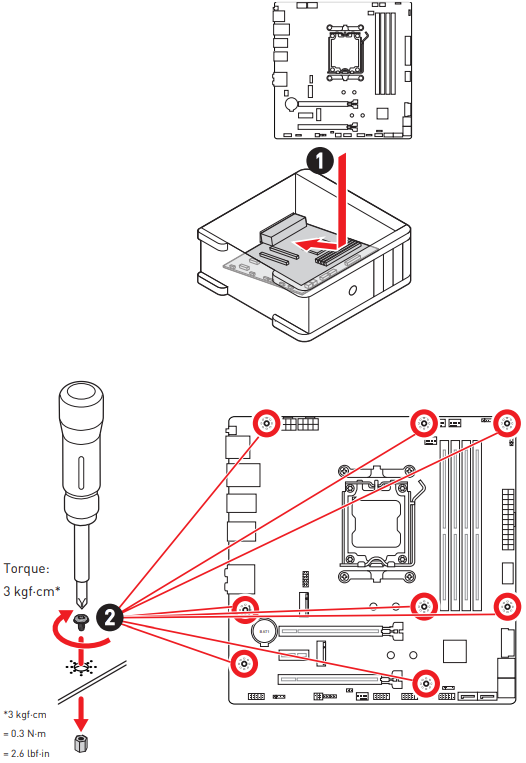

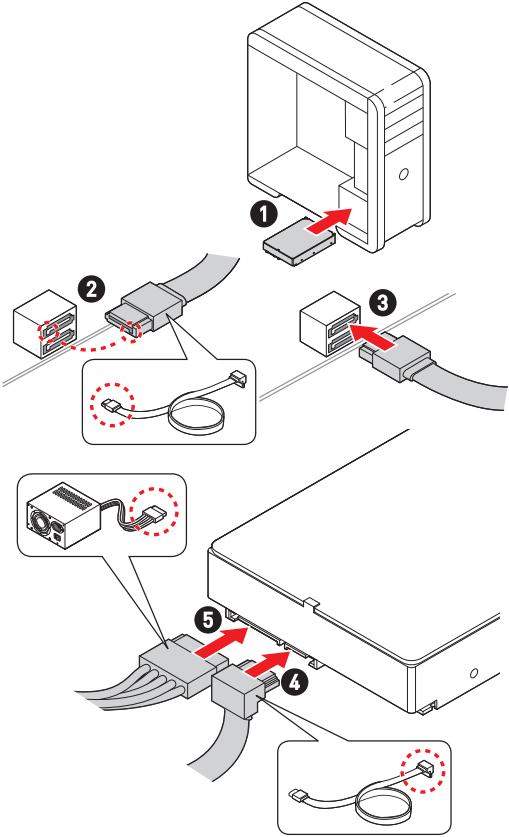

Instalación

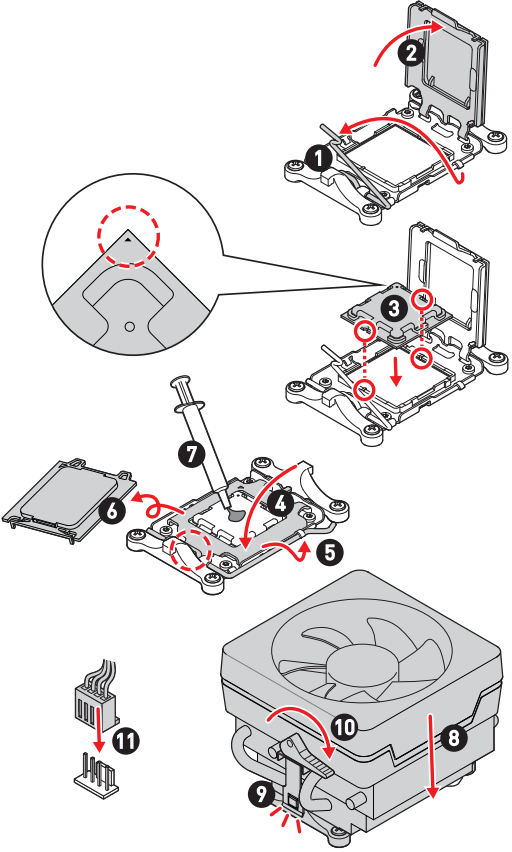

Instalación de un procesador

https://youtu.be/cltgIYiGtWY

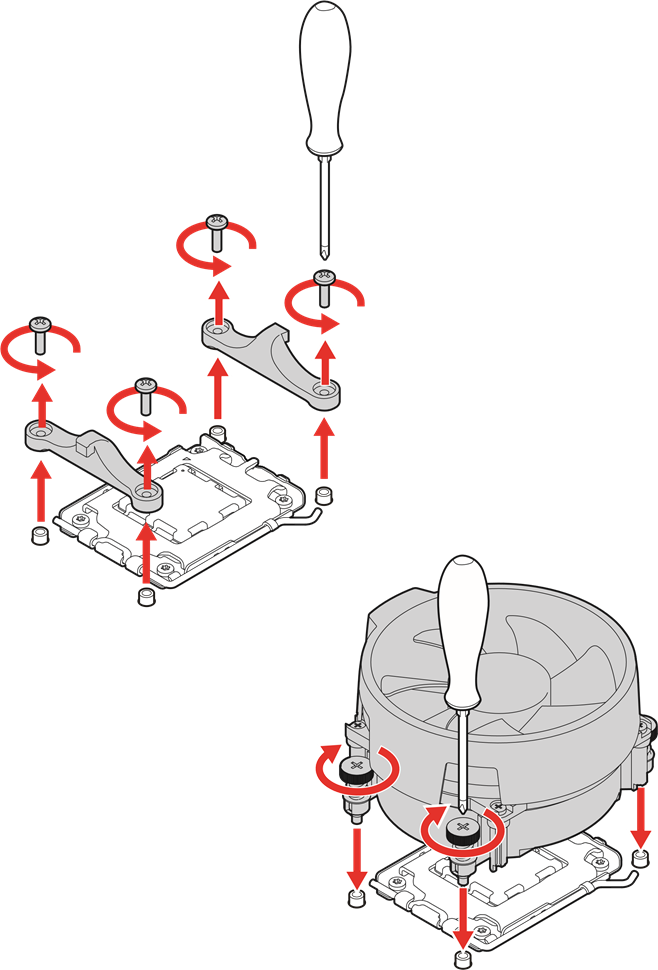

Si está instalando el disipador de calor de la CPU tipo tornillo, siga la figura a continuación para quitar primero el módulo de retención y luego instalar el disipador de calor.

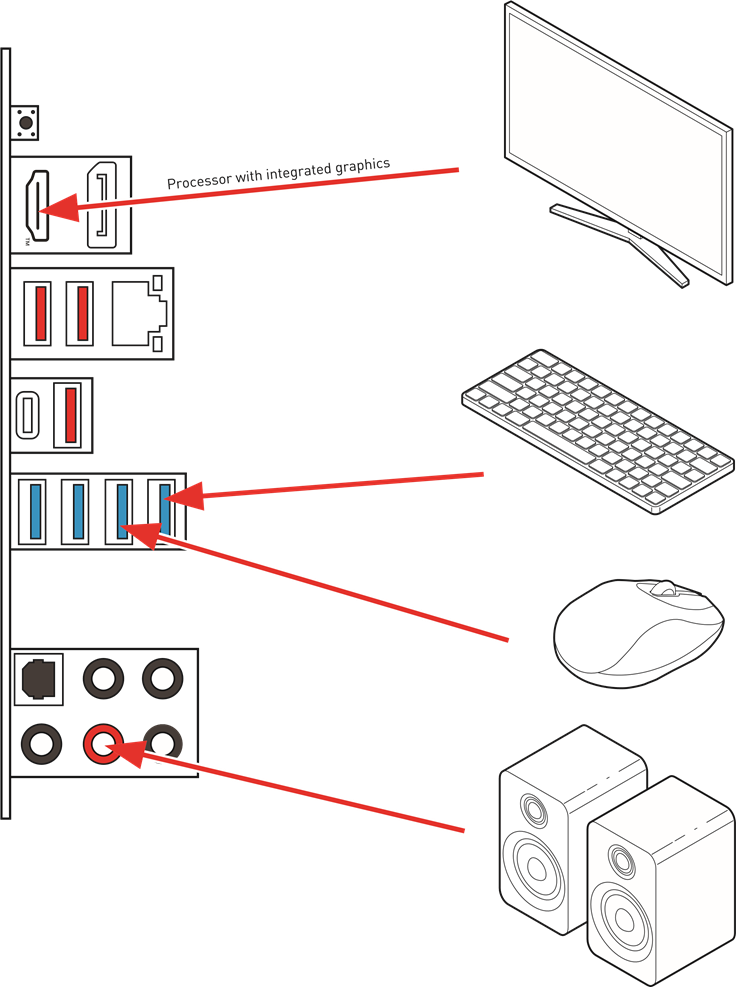

Conexión de dispositivos periféricos

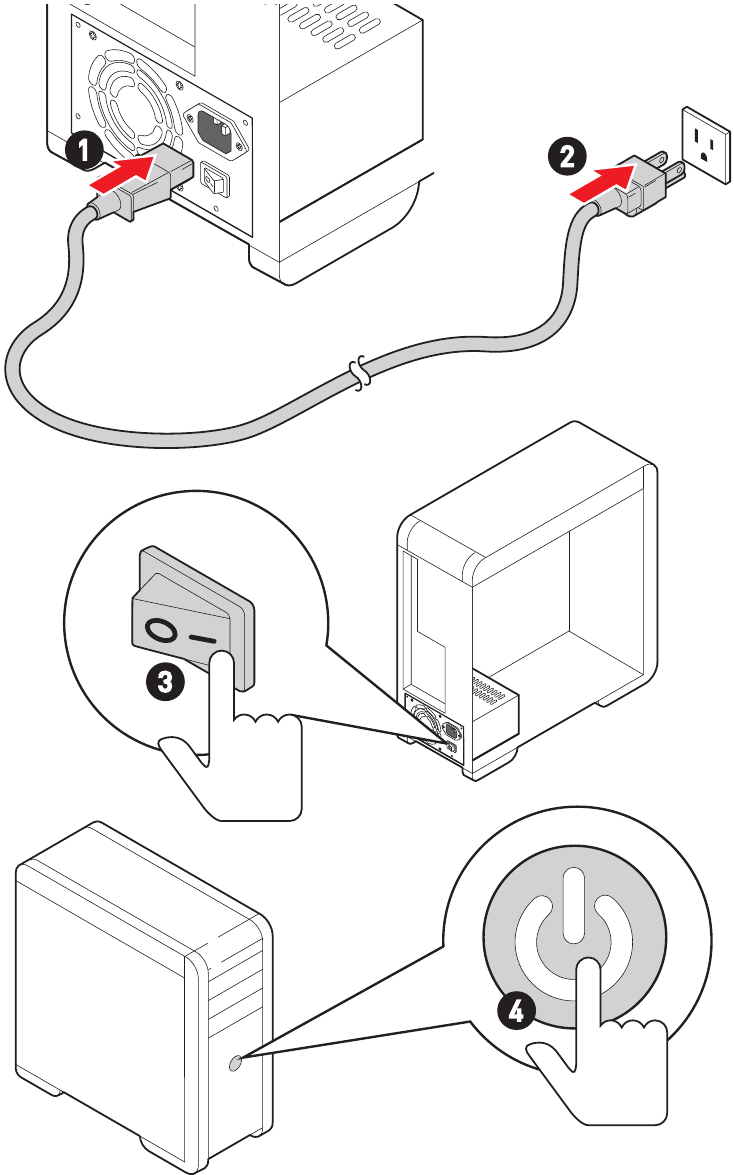

Encendido

Especificaciones

CPU	Compatible con procesadores de escritorio AMD Ryzen™ Serie 7000* Compatible con el socket de procesador AM5 * Visite www.msi.com para obtener el estado de soporte más reciente a medida que se publiquen nuevos procesadores.
Chipset	Chipset AMD B650
Memory	4 ranuras de memoria DDR5, que admiten hasta 128 GB* Admite 1R 4800 MT/s mediante JEDEC Frecuencia máxima de overclocking: 1DPC 1R Velocidad máxima de hasta 7600+ MT/s 1DPC 2R Velocidad máxima de hasta 6400+ MT/s 2DPC 1R Velocidad máxima de hasta 6400+ MT/s 2DPC 2R Velocidad máxima de hasta 5400+ MT/s Admite el modo de doble canal Admite memoria no ECC, sin búfer Admite AMD EXPO * Consulte www.msi.com para obtener más información sobre la memoria compatible.
Expansion Slots	2 ranuras PCIe x16 Ranura PCI_E1 (desde la CPU) Admite hasta PCIe 4.0 x16 Ranura PCI_E3 (desde el chipset B650) Admite hasta PCIe 4.0 x4 1 ranura PCIe x1 Ranura PCI_E2 (desde el chipset B650) Admite hasta PCIe 3.0 x1
Onboard Graphics	1 puerto HDMI™ 2.1 con HDR, que admite una resolución máxima de 4K 60Hz/ * 1 puerto DisplayPort 1.4 con HBR3, que admite una resolución máxima de 8K 60Hz/ * * Disponible solo en procesadores con gráficos integrados. ** Las especificaciones de gráficos pueden variar según la CPU instalada.
SATA Ports	6 puertos SATA de 6 Gb/s SATA_1_2 y SATA_3_4 (desde el chipset B650) SATA_A1_A2 (desde ASM1061)
M.2 SSD Slots	2 ranuras M.2 (clave M) (desde la CPU) Admite hasta PCIe 4.0 x4 Admite dispositivos de almacenamiento 2260/ 2280 * La ranura M2_2 no estará disponible cuando se utilice el procesador Ryzen™ 5 8500G.
RAID	Admite RAID 0, RAID 1 y RAID 10 para dispositivos de almacenamiento SATA* Admite RAID 0 y RAID 1 para dispositivos de almacenamiento M.2 NVMe * SATA_A1~A2 no admiten la función RAID.
Audio	Códec Realtek® ALC4080 Audio USB de alto rendimiento de 7.1 canales Admite reproducción de hasta 32 bits/384 kHz en el panel frontal Admite salida S/PDIF
LAN	1 controlador LAN Realtek® RTL8125B de 2,5 Gbps
Power Connectors	1 conector de alimentación principal ATX de 24 pines 2 conectores de alimentación de 8 pines +12V
Internal USB Connectors	1 conector USB 3.2 Gen 2 de 10 Gbps tipo C en el panel frontal (desde el chipset B650) 1 conector USB 3.2 Gen 1 de 5 Gbps (desde el chipset B650) Admite 2 puertos USB 3.2 Gen 1 de 5 Gbps adicionales 2 conectores USB 2.0 tipo A (desde Hub-GL850) Admite 4 puertos USB 2.0 adicionales
Fan Connectors	1 conector de ventilador de CPU de 4 pines 1 conector de ventilador de bomba de agua de 4 pines 3 conectores de ventilador del sistema de 4 pines
System Connectors	1 conector de audio del panel frontal 2 conectores del panel del sistema 1 conector de intrusión en el chasis 1 conector de módulo TPM 1 conector de controlador de ajuste
Jumpers	1 puente Clear CMOS 1 puente de arranque seguro OC
LED Features	2 conectores LED RGB de 4 pines 2 conectores LED A-RAINBOW V2 (ARGB Gen2) de 3 pines 4 LED EZ Debug
Back Panel Connectors	1 botón Flash BIOS 1 DisplayPort 1 puerto HDMI™ 4 puertos USB 3.2 Gen 1 de 5 Gbps tipo A (desde ASM1074) 3 puertos USB 3.2 Gen 2 de 10 Gbps tipo A (desde la CPU) 1 puerto USB 3.2 Gen 2x2 de 20 Gbps tipo C (desde el chipset B650) 1 puerto LAN (RJ45) de 2,5 Gbps 5 conectores de audio 1 conector de salida S/PDIF óptico
I/O Controller	Chip controlador NUVOTON NCT6687R
Hardware Monitor	Detección de temperatura de CPU/sistema/chipset Detección de velocidad del ventilador de CPU/sistema/bomba Control de velocidad del ventilador de CPU/sistema/bomba
Form Factor	Factor de forma Micro-ATX 9,6 pulgadas x 9,6 pulgadas (244 mm x 244 mm)
BIOS Features	1 flash de 256 Mb BIOS UEFI AMI ACPI 6.4, SMBIOS 3.5 Multi-idioma
Software	MSI Center MSI App Player (BlueStacks) CPU-Z MSI GAMING Norton 360 Deluxe AIDA64 Extreme - MSI Edition

Características especiales

Funciones de MSI Center

Modo de juego
Prioridad inteligente
Momentos destacados del juego
Mystic light
Ambient Link
Refrigeración Frozr AI
Escenario de usuario
True Color
Actualización en vivo
Monitorización de hardware
Super Charger
Aceleración de dispositivos
Buscador de imágenes inteligente
MSI Companion
Diagnóstico del sistema

Características térmicas

Diseño de disipador de calor extendido
M.2 Shield Frozr
Almohadilla térmica MOSFET K7/Almohadilla de choque adicional
Cabezales de ventilador

Rendimiento

Core Boost
Diseño de alimentación VRM
Alimentación de CPU dual
Memory Boost
Ranura Lightning Gen 4 PCI-E/M.2
USB tipo C frontal
PCB de grado servidor
PCB engrosado con cobre de 2 oz

Fácil de montar

PCI-E Steel Armor
Protección de E/S preinstalada
Clips EZ M.2
LED EZ DEBUG
Control EZ LED
Botón Flash BIOS

Audio

Audio Boost 5

Compatibilidad RGB

Extensión Mystic Light (RGB)
Extensión Mystic Light (A-RAINBOW V2)
Compatibilidad con Ambient Link

BIOS

Click BIOS 5

Contenido del paquete

Compruebe el contenido del paquete de la placa base. Debe contener:

Placa

1x Placa base

Documentación

1x Guía de instalación rápida
1x Aviso reglamentario de la Unión Europea

Cables

2x cables SATA 6G

Accesorios

1x Adhesivo para cables
2x Paquetes de clips EZ M.2 (1 juego/paquete)

Si alguno de los elementos anteriores está dañado o falta, póngase en contacto con su distribuidor.

Conectores del panel posterior

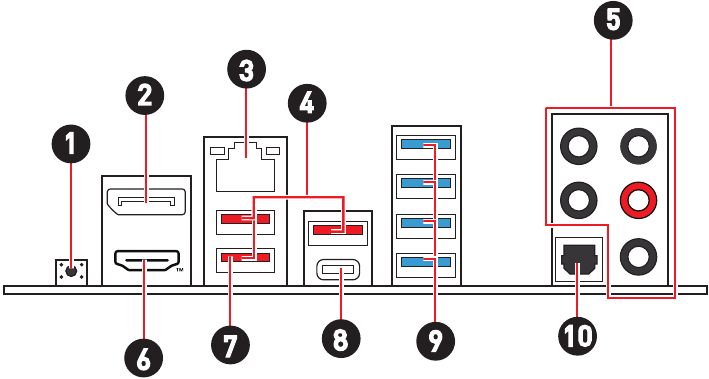

Elemento	Descripción
1	Botón Flash BIOS: consulte los detalles sobre cómo actualizar la BIOS con el botón Flash BIOS.
2	DisplayPort
3	Puerto LAN (RJ45) de 2,5 Gbps
4	Puertos USB 3.2 Gen 2 de 10 Gbps tipo A (desde la CPU)
5	Puertos de audio
6	Puerto HDMI™
7	Puerto Flash BIOS
8	Puerto USB 3.2 Gen 2x2 de 20 Gbps tipo C (desde el chipset B650)
9	Puertos USB 3.2 Gen 1 de 5 Gbps tipo A (desde ASM1074)
10	Conector de salida óptica S/PDIF

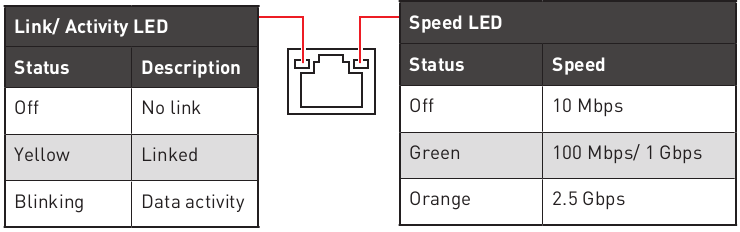

Tabla de estado de los LED del puerto LAN

Conexión de conectores de audio

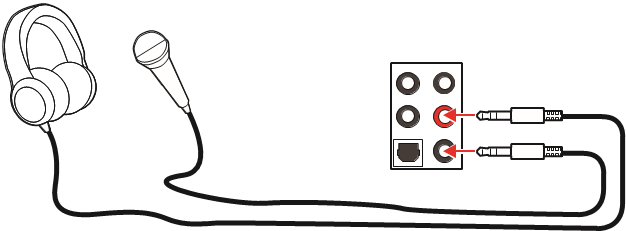

Diagrama de conectores de audio a auriculares y micrófono

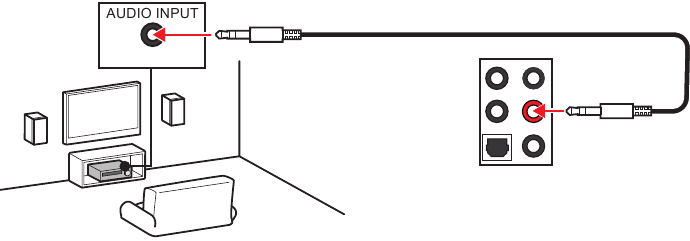

Diagrama de conectores de audio a altavoces estéreo

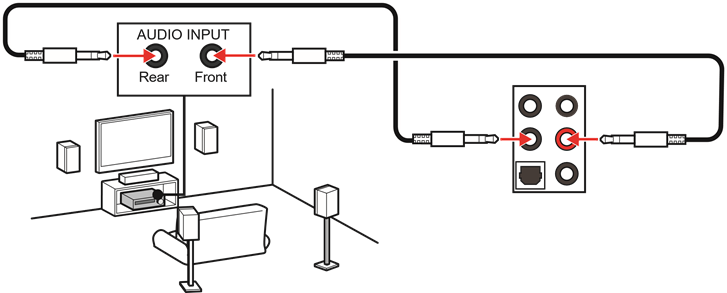

Diagrama de conectores de audio a altavoces de 4 canales

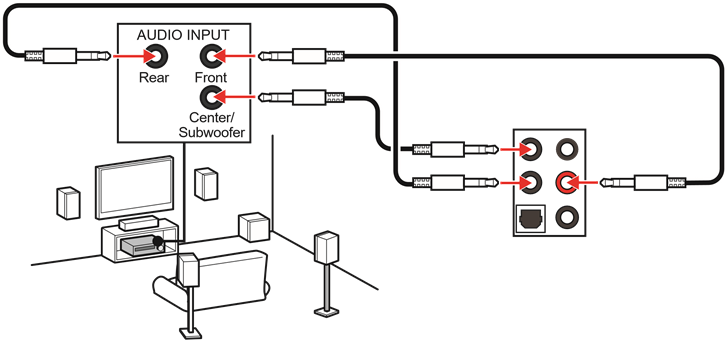

Diagrama de conectores de audio a altavoces de 5.1 canales

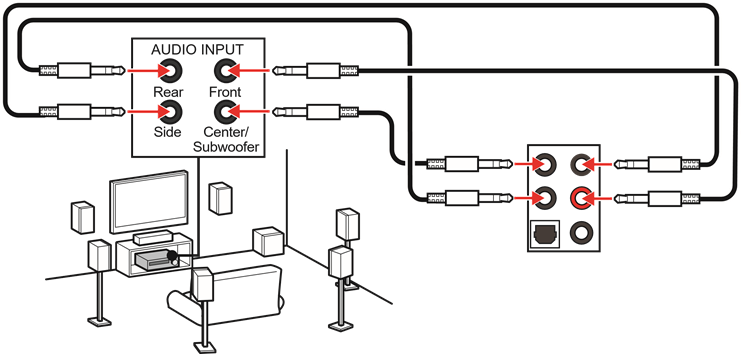

Diagrama de conectores de audio a altavoces de 7.1 canales

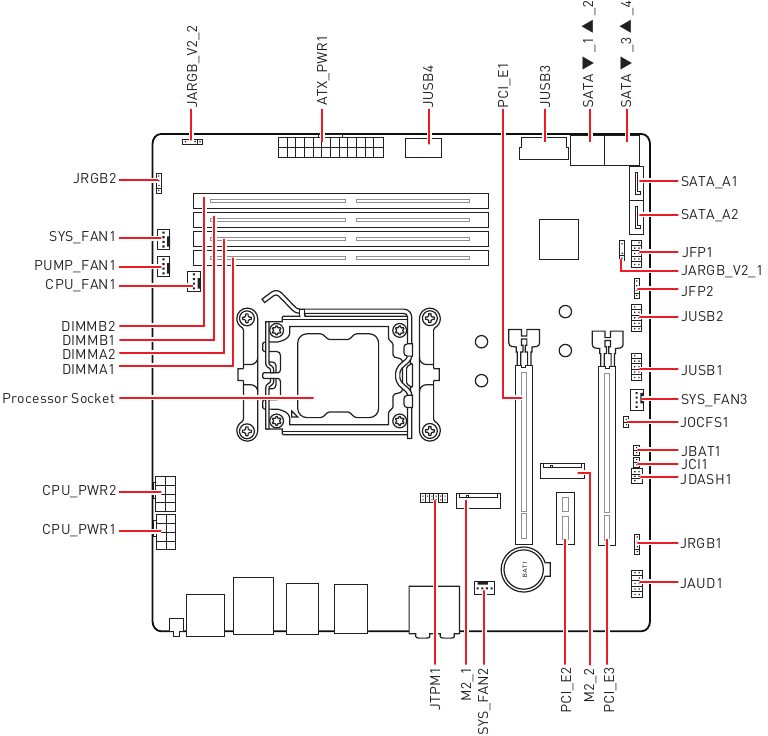

Descripción general de los componentes

Zócalo de la CPU

Introducción a la CPU AM5

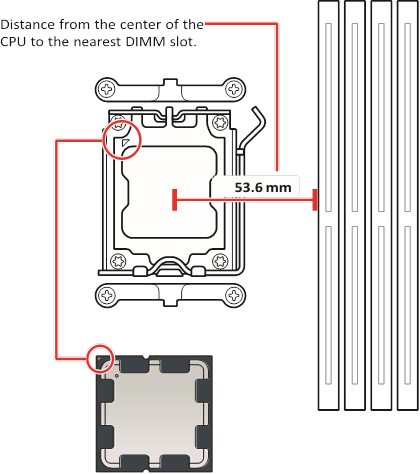

La superficie de la CPU AM5 tiene dos muescas y un triángulo dorado para ayudar a alinear correctamente la CPU para la colocación en la placa base. El triángulo dorado es el indicador del Pin 1.

Al cambiar el procesador, la configuración del sistema podría borrarse y la BIOS podría restablecerse a los valores predeterminados debido a la arquitectura del procesador AM5.
Desenchufe siempre el cable de alimentación de la toma de corriente antes de instalar o retirar la CPU.
Conserve la tapa protectora de la CPU después de instalar el procesador. MSI tramitará las solicitudes de autorización de devolución de mercancía (RMA) solo si la placa base viene con la tapa protectora en el zócalo de la CPU.
Cuando instale una CPU, recuerde siempre instalar un disipador térmico de la CPU. Un disipador térmico de la CPU es necesario para evitar el sobrecalentamiento y mantener la estabilidad del sistema.
Confirme que el disipador térmico de la CPU forma un sello hermético con la CPU antes de arrancar el sistema.
El sobrecalentamiento puede dañar seriamente la CPU y la placa base. Asegúrese siempre de que los ventiladores de refrigeración funcionen correctamente para proteger la CPU del sobrecalentamiento. Asegúrese de aplicar una capa uniforme de pasta térmica (o cinta térmica) entre la CPU y el disipador térmico para mejorar la disipación del calor.
Siempre que la CPU no esté instalada, proteja siempre las clavijas del zócalo de la CPU cubriendo el zócalo con la tapa de plástico.
Si ha adquirido una CPU y un disipador térmico/refrigerador por separado, consulte la documentación del paquete del disipador térmico/refrigerador para obtener más información sobre la instalación.
Esta placa base está diseñada para admitir el overclocking. Antes de intentar realizar el overclocking, asegúrese de que todos los demás componentes del sistema puedan tolerarlo. No se recomienda intentar operar más allá de las especificaciones del producto. MSI® no garantiza los daños o riesgos causados por un funcionamiento inadecuado más allá de las especificaciones del producto.

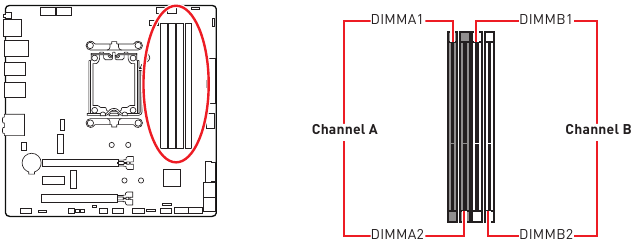

Ranuras DIMM

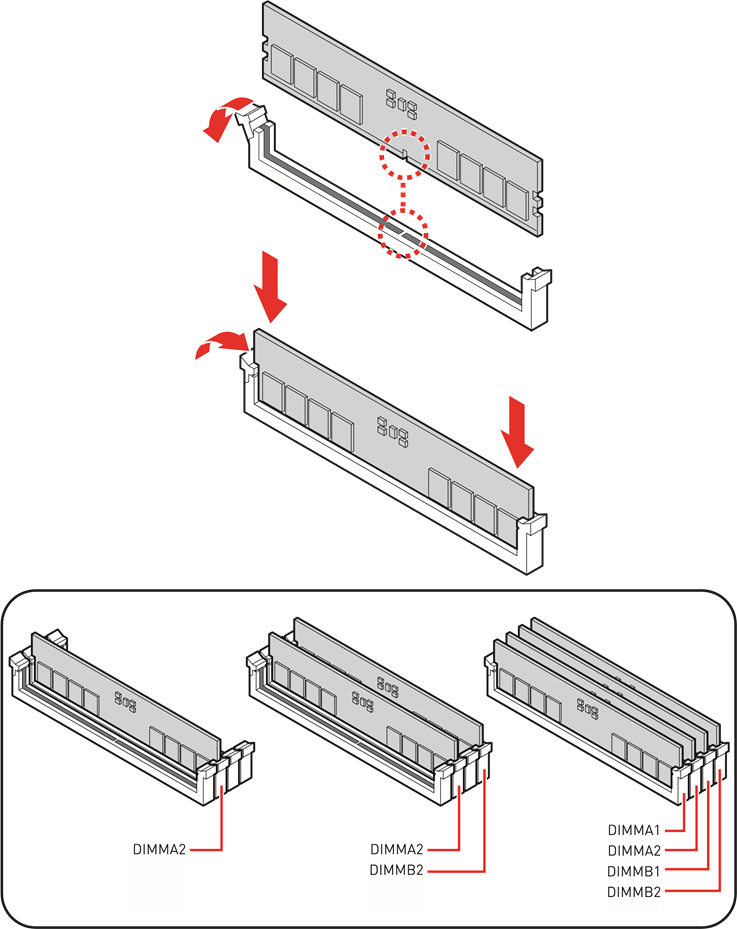

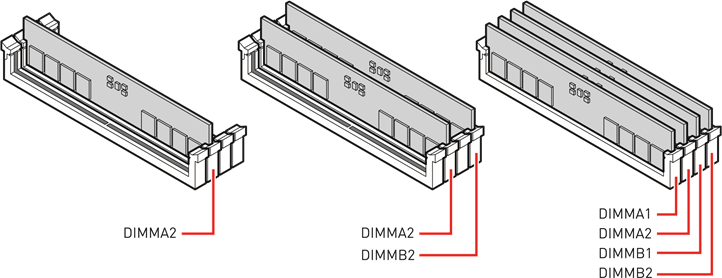

Recomendación para la instalación del módulo de memoria

Inserte siempre los módulos de memoria primero en la ranura DIMMA2.
Para garantizar la estabilidad del sistema para el modo de doble canal, los módulos de memoria deben ser del mismo tipo, número y densidad.
Algunos módulos de memoria pueden funcionar a una frecuencia inferior al valor marcado cuando se realiza el overclocking debido a que la frecuencia de la memoria funciona en función de su Serial Presence Detect (SPD). Vaya a la BIOS y busque la Frecuencia DRAM para establecer la frecuencia de la memoria si desea que la memoria funcione a la frecuencia marcada o a una frecuencia superior.
Se recomienda utilizar un sistema de refrigeración de memoria más eficiente para la instalación completa de DIMM u overclocking.
La estabilidad y compatibilidad del módulo de memoria instalado depende de la CPU y los dispositivos instalados al realizar el overclocking.
Consulte www.msi.com para obtener más información sobre la memoria compatible.

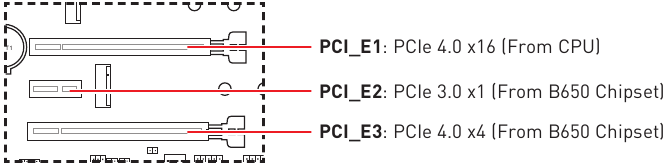

PCI_E1~3: Ranuras de expansión PCIe

Si instala una tarjeta gráfica grande y pesada, debe utilizar una herramienta como MSI Gaming Series Graphics Card Bolster para soportar su peso y evitar la deformación de la ranura.
Para la instalación de una sola tarjeta de expansión PCIe x16 con un rendimiento óptimo, se recomienda utilizar la ranura PCI_E1.
Al añadir o quitar tarjetas de expansión, apague siempre la fuente de alimentación y desenchufe el cable de alimentación de la fuente de alimentación de la toma de corriente. Lea la documentación de la tarjeta de expansión para comprobar si es necesario realizar algún cambio adicional en el hardware o el software.

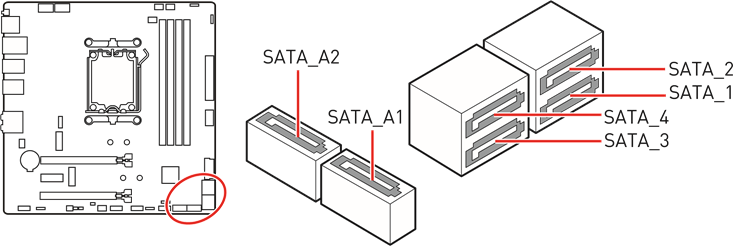

SATA_1~4 y SATA_A1~2: Conectores SATA de 6 Gb/s

Estos conectores son puertos de interfaz SATA de 6 Gb/s. Cada conector puede conectarse a un dispositivo SATA.

No doble el cable SATA en un ángulo de 90 grados. De lo contrario, podría producirse una pérdida de datos durante la transmisión.
Los cables SATA tienen enchufes idénticos a ambos lados del cable. Sin embargo, se recomienda que el conector plano se conecte a la placa base para ahorrar espacio.

M2_1~2: Ranuras M.2 (tecla M)

Si su SSD M.2 equipa su propio disipador térmico, retire las placas M.2 o los cubos de goma de las ranuras M.2 antes de instalar el SSD M.2. No vuelva a instalar los disipadores térmicos suministrados con la placa base.

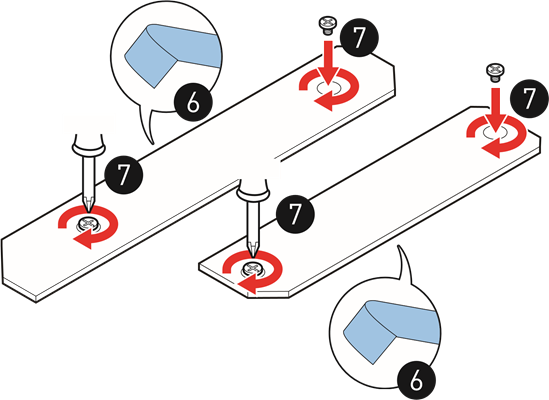

Instalación del módulo M.2

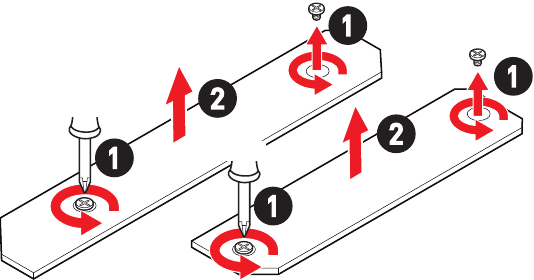

Afloje los tornillos del disipador térmico M.2 Shield Frozr.
Levante el disipador térmico M.2 Shield Frozr y retírelo.
Instale el kit EZ M.2 Clip suministrado antes de instalar el SSD 2260. Omita este paso si instala el SSD 2280.

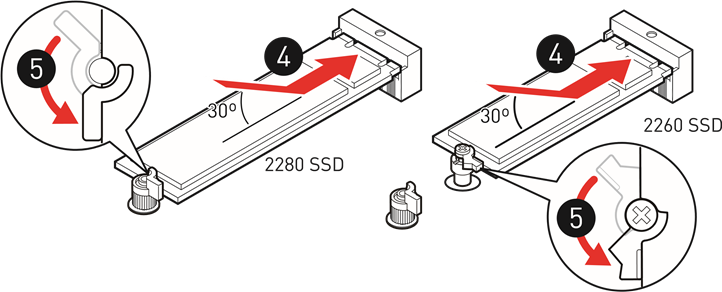

Inserte su SSD M.2 en la ranura M.2 en un ángulo de 30 grados.
Gire el EZ M.2 Clip para fijar el SSD M.2.
Retire la película protectora de la almohadilla térmica que se encuentra debajo del disipador térmico M.2 Shield Frozr.
Vuelva a colocar el disipador térmico M.2 Shield Frozr en su lugar y asegúrelo.

JAUD1: Conector de audio frontal

Este conector le permite conectar los conectores de audio en el panel frontal.

Pin	Nombre de la señal	Pin	Nombre de la señal
1	MIC L	2	Tierra
3	MIC R	4	NC
5	Auriculares R	6	Detección de MIC
7	SENSE_SEND	8	Sin pin
9	Auriculares L	10	Detección de auriculares

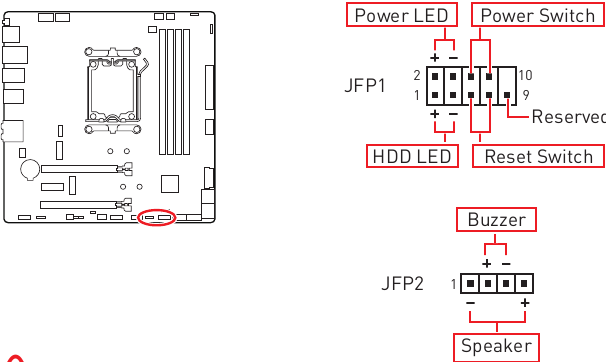

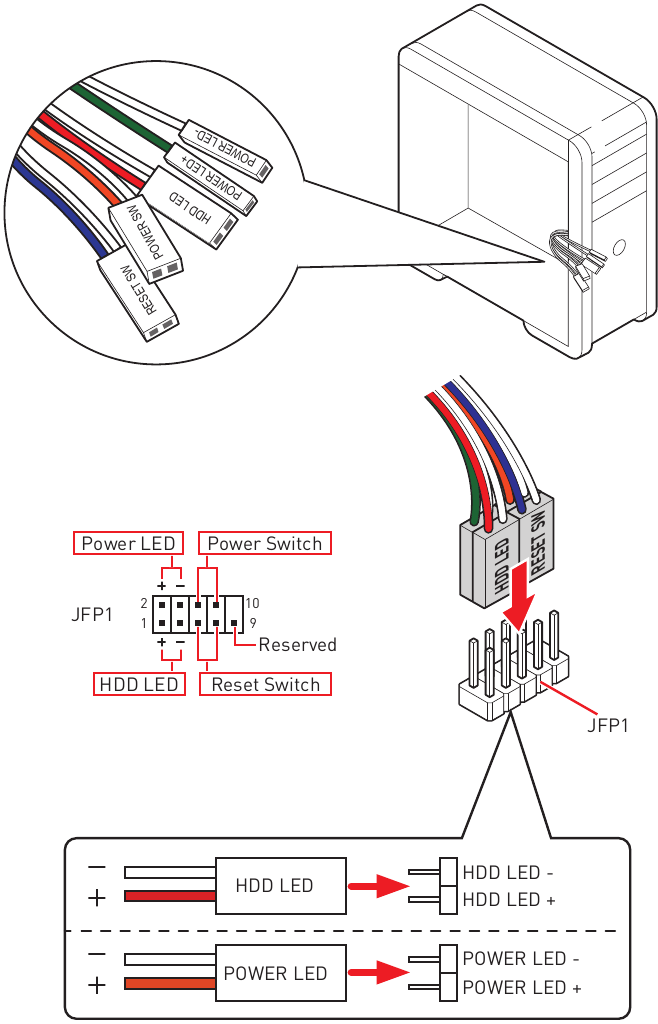

JFP1, JFP2: Conectores del panel frontal

El conector JFP1 controla el encendido, el restablecimiento de la alimentación y los LED de la caja/chasis de su PC. Los encabezados del interruptor de alimentación/interruptor de restablecimiento le permiten conectar el botón de encendido/botón de restablecimiento. El encabezado del LED de alimentación se conecta a la luz LED de la caja del PC, y el encabezado del LED del HDD indica la actividad del disco duro. El conector JFP2 es para el zumbador y el altavoz. Para conectar los cables de la caja del PC a las clavijas correctas, consulte las siguientes imágenes a continuación.

Tenga en cuenta que el LED de alimentación y el LED del HDD tienen conexión positiva y negativa, debe conectar el cable al puerto positivo y negativo correspondiente de la placa base. De lo contrario, los LED no funcionarán correctamente.

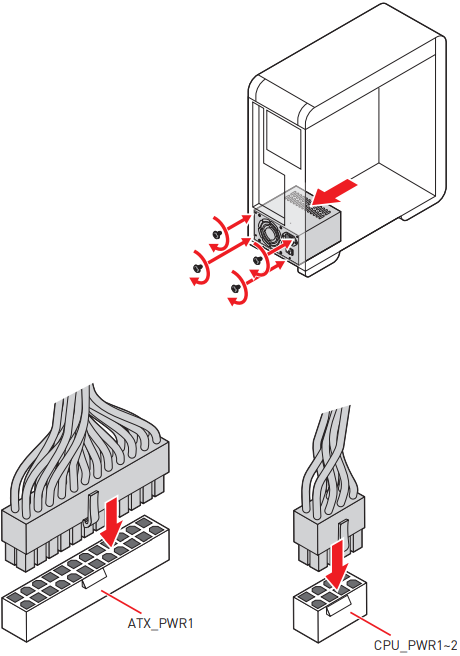

CPU_PWR1~2, ATX_PWR1: Conectores de alimentación

Estos conectores le permiten conectar una fuente de alimentación ATX.

CPU_PWR1~2

Pin	Nombre de la señal	Pin	Nombre de la señal
1	Tierra	2	Tierra
3	Tierra	4	Tierra
5	+12V	6	+12V
7	+12V	8	+12V

ATX_PWR1

Pin	Nombre de la señal	Pin	Nombre de la señal
1	+3.3V	2	+3.3V
3	Tierra	4	+5V
5	Tierra	6	+5V
7	Tierra	8	PWR OK
9	5VSB	10	+12V
11	+12V	12	+3.3V
13	+3.3V	14	-12V
15	Tierra	16	PS-ON#
17	Tierra	18	Tierra
19	Tierra	20	Res
21	+5V	22	+5V
23	+5V	24	Tierra

Asegúrese de que todos los cables de alimentación estén conectados de forma segura a una fuente de alimentación ATX adecuada para garantizar un funcionamiento estable de la placa base.

JCI1: Conector de intrusión en el chasis

Este conector le permite conectar el cable del interruptor de intrusión en el chasis.

Uso del detector de intrusión en el chasis

Conecte el conector JCI1 al interruptor/sensor de intrusión en el chasis.
Cierre la cubierta del chasis.
Vaya a BIOS > SETTINGS > Security > Chassis Intrusion Configuration.
Establezca Chassis Intrusion en Enabled (Activado).
Pulse F10 para guardar y salir y, a continuación, pulse la tecla Enter para seleccionar Yes (Sí).
Una vez que se vuelva a abrir la cubierta del chasis, aparecerá un mensaje de advertencia en la pantalla cuando se encienda el ordenador.

Restablecimiento de la advertencia de intrusión en el chasis

Vaya a BIOS > SETTINGS > Security > Chassis Intrusion Configuration.
Establezca Chassis Intrusion en Reset (Restablecer).
Pulse F10 para guardar y salir y, a continuación, pulse la tecla Enter para seleccionar Yes (Sí).

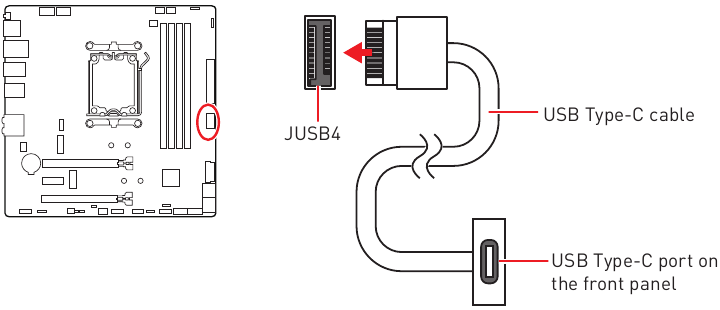

JUSB4: Conector del panel frontal USB 3.2 Gen 2 Type-C

Este conector le permite conectar el conector USB 3.2 Gen 2 de 10 Gbps Type-C en el panel frontal. El conector tiene un diseño a prueba de fallos. Cuando conecte el cable, asegúrese de conectarlo con la orientación correspondiente.

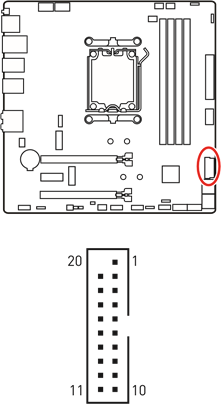

JUSB3: Conector USB 3.2 Gen 1

Este conector le permite conectar puertos USB 3.2 Gen 1 de 5 Gbps en el panel frontal.

Pin	Nombre de la señal	Pin	Nombre de la señal
1	Alimentación	2	USB3_RX_DN
3	USB3_RX_DP	4	Tierra
5	USB3_TX_C_DN	6	USB3_TX_C_DP
7	Tierra	8	USB2.0-
9	USB2.0+	10	Tierra
11	USB2.0+	12	USB2.0-
13	Tierra	14	USB3_TX_C_DP
15	USB3_TX_C_DN	16	Tierra
17	USB3_RX_DP	18	USB3_RX_DN
19	Alimentación	20	Sin pin

Tenga en cuenta que los pines de alimentación y tierra deben conectarse correctamente para evitar posibles daños.

JUSB1~2: Conectores USB 2.0

Estos conectores le permiten conectar puertos USB 2.0 en el panel frontal.

Pin	Nombre de la señal	Pin	Nombre de la señal
1	VCC	2	VCC
3	USB0-	4	USB1-
5	USB0+	6	USB1+
7	Tierra	8	Tierra
9	Sin pin	10	NC

Tenga en cuenta que los pines VCC y de tierra deben conectarse correctamente para evitar posibles daños.
Para recargar su iPad, iPhone y iPod a través de los puertos USB, instale la utilidad MSI Center.

JTPM1: Conector del módulo TPM

Este conector es para TPM (Trusted Platform Module). Consulte el manual de la plataforma de seguridad TPM para obtener más detalles y usos.

Pin	Nombre de la señal	Pin	Nombre de la señal
1	Alimentación SPI	2	Selección de chip SPI
3	Master In Slave Out (datos SPI)	4	Master Out Slave In (datos SPI)
5	Reservado	6	Reloj SPI
7	Tierra	8	Restablecimiento SPI
9	Reservado	10	Sin pin
11	Reservado	12	Solicitud de interrupción

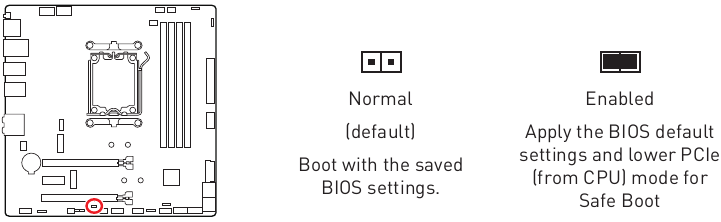

JOC_FS1: Jumper de arranque seguro

Este jumper se utiliza para el arranque seguro. Una vez activado, el sistema arrancará con los valores predeterminados.

JDASH1: Conector del controlador de ajuste

Este conector se utiliza para conectar un módulo de controlador de ajuste opcional.

Pin	Nombre de la señal	Pin	Nombre de la señal
1	Sin pin	2	NC
3	MCU_SMB_SCL_M	4	MCU_SMB_SDA_M
5	VCC5	6	Tierra

CPU_FAN1, PUMP_FAN1, SYS_FAN1~3: Conectores del ventilador

Los conectores del ventilador se pueden clasificar como modo PWM (modulación por ancho de pulsos) o modo CC. Los conectores del ventilador en modo PWM proporcionan una salida constante de 12 V y ajustan la velocidad del ventilador con la señal de control de velocidad. Los conectores del ventilador en modo CC controlan la velocidad del ventilador cambiando el voltaje. Los conectores del ventilador en modo automático pueden detectar automáticamente el modo PWM y CC.

Puede controlar los ventiladores en el panel BIOS> HARDWARE MONITOR. Le permite configurar CC o PWM para su tipo de ventilador. Marque el Smart Fan Mode (Modo de ventilador inteligente), la velocidad del ventilador cambiará según la temperatura de la CPU o del sistema. Desmarque el Smart Fan Mode (Modo de ventilador inteligente), el ventilador girará a la velocidad máxima.

Asegúrese de que los ventiladores funcionen correctamente después de cambiar el modo PWM/CC.

Definición de pines del modo PWM

Pin	Nombre de la señal	Pin	Nombre de la señal
1	Tierra	2	+12V
3	Sense (Detección)	4	Señal de control de velocidad

Definición de pines del modo CC

Pin	Nombre de la señal	Pin	Nombre de la señal
1	Tierra	2	Control de voltaje
3	Sense (Detección)	4	NC

Especificaciones del conector del ventilador

Conector	Modo de ventilador predeterminado	Corriente máx.	Potencia máx.
CPU_FAN1	Modo automático	3A	36W
PUMP_FAN1	Modo PWM	3A	36W
SYS_FAN1~3	Modo CC	2A	24W

JBAT1: Jumper Clear CMOS (Restablecer BIOS)

Hay una memoria CMOS integrada que se alimenta externamente desde una batería ubicada en la placa base para guardar los datos de configuración del sistema. Si desea borrar la configuración del sistema, configure los jumpers para borrar la memoria CMOS.

Restablecer la BIOS a los valores predeterminados

Apague el ordenador y desenchufe el cable de alimentación.
Utilice una tapa de puente para cortocircuitar JBAT1 durante unos 5-10 segundos.
Retire la tapa del puente de JBAT1.
Enchufe el cable de alimentación y encienda el ordenador.

JRGB1~2: Conectores LED RGB

Los conectores JRGB le permiten conectar las tiras LED RGB 5050 de 12 V.

Pin	Nombre de la señal	Pin	Nombre de la señal
1	+12V	2	G
3	R	4	B

Conexión de la tira LED RGB

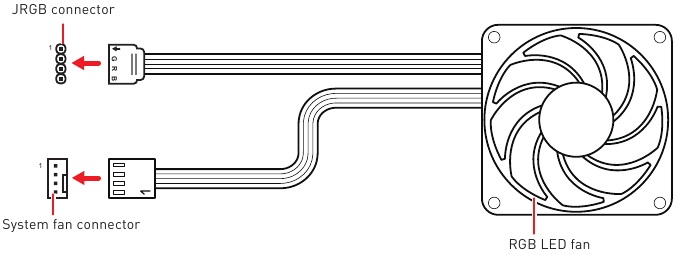

Conexión del ventilador LED RGB

El conector JRGB admite hasta 2 metros de tiras LED RGB 5050 continuas (12 V/G/R/B) con una potencia nominal máxima de 3 A (12 V).
Apague siempre la fuente de alimentación y desenchufe el cable de alimentación de la toma de corriente antes de instalar o quitar la tira LED RGB.
Utilice el software de MSI para controlar la tira LED extendida.

JARGB_V2_1~2: Conectores LED A-RAINBOW V2 (ARGB Gen2)

Los conectores JARGB_V2 le permiten conectar las tiras LED ARGB Gen2 y las tiras LED basadas en ARGB. El conector JARGB_V2 admite hasta 240 LED RGB direccionables individualmente con una potencia nominal máxima de 3 A (5 V).

Pin	Nombre de la señal	Pin	Nombre de la señal
1	+5V	2	Data
3	No Pin	4	Ground

Conexión de tira LED RGB direccionable

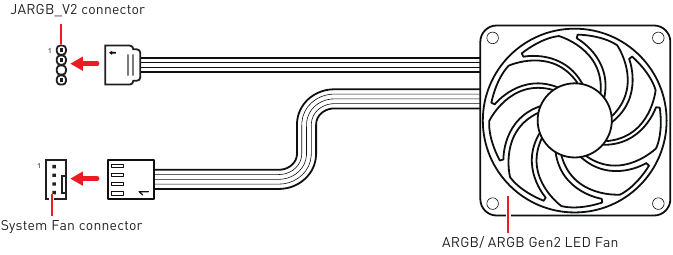

Conexión de ventilador LED RGB direccionable

No conecte el tipo incorrecto de tiras LED. El conector JRGB y el conector JARGB_V2 proporcionan diferentes voltajes, y la conexión de la tira LED ARGB de 5V al conector JRGB provocará daños a la tira LED.

Si conecta tiras LED ARGB Gen1 y ARGB Gen2 en el mismo conector, puede causar problemas. No mezcle las tiras LED ARGB Gen1 y ARGB Gen2.
Se recomienda instalar tiras LED con la misma especificación para lograr los mejores efectos.
Siempre apague la fuente de alimentación y desenchufe el cable de alimentación de la toma de corriente antes de instalar o quitar la tira LED RGB direccionable.
Utilice el software de MSI para controlar la tira LED extendida.

LED integrados

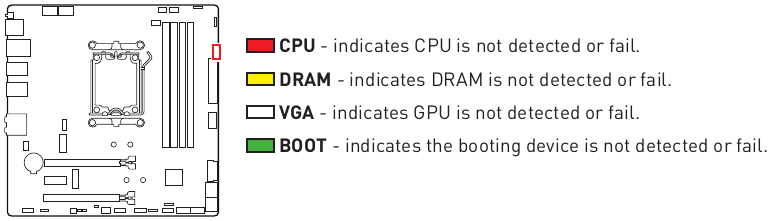

EZ Debug LED

Estos LED indican el estado de depuración de la placa base.

Instalación del SO, los controladores y MSI Center

Descargue y actualice las últimas utilidades y controladores en www.msi.com

Instalación de Windows 11

Encienda el ordenador.
Inserte el disco/USB de instalación de Windows 11 en su ordenador.
Pulse el botón Restart (Reiniciar) en la carcasa del ordenador.
Pulse la tecla F11 durante la POST (Power-On Self Test) del ordenador para entrar en el menú de inicio.
Seleccione el disco/USB de instalación de Windows 11 en el menú de inicio.
Pulse cualquier tecla si la pantalla muestra el mensaje Press any key to boot from CD or DVD... (Pulse cualquier tecla para arrancar desde el CD o DVD...). Si no, salte este paso.
Siga las instrucciones en pantalla para instalar Windows 11.

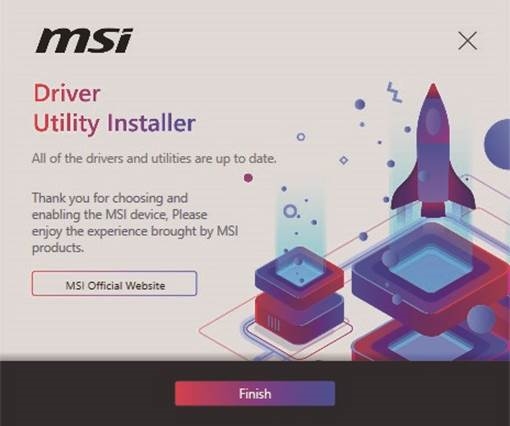

Instalación de controladores con MSI Driver Utility Installer

Algunos chips de red nuevos no son compatibles de forma nativa con Windows 11. Se recomienda instalar el controlador LAN antes de instalar los controladores con MSI Driver Utility Installer. Consulte www.msi.com para instalar el controlador LAN para su placa base.
MSI Driver Utility Installer solo aparecerá una vez. Si lo cancela o cierra durante el proceso, consulte el capítulo Live Update del manual de MSI Center para instalar los controladores. También puede ir a www.msi.com para buscar su placa base y descargar los controladores.
MSI Driver Utility Installer debe instalarse a través de Internet.

Inicie su ordenador en Windows 11.
Seleccione Inicio > Configuración > Windows Update y, a continuación, seleccione Buscar actualizaciones.
MSI Driver Utility Installer aparecerá automáticamente.
Seleccione la casilla de verificación I have read and agree to the MSI Terms of Use (He leído y acepto las condiciones de uso de MSI) y, a continuación, haga clic en Next (Siguiente).
Marque la casilla de verificación Select All (Seleccionar todo) en la esquina inferior izquierda y haga clic en Install (Instalar) para instalar MSI Center y los controladores. El progreso de la instalación se mostrará en la parte inferior.
Una vez que el progreso se haya completado, haga clic en Finish (Finalizar).

MSI Center

MSI Center es una aplicación que le ayuda a optimizar fácilmente la configuración de los juegos y a utilizar sin problemas los programas de creación de contenido. También le permite controlar y sincronizar los efectos de luz LED en los PC y otros productos MSI. Con MSI Center, puede personalizar los modos ideales, supervisar el rendimiento del sistema y ajustar la velocidad del ventilador.

Guía del usuario de MSI Center

Si desea obtener más información sobre MSI Center, consulte http://download.msi.com/manual/mb/MSICENTER.pdf o escanee el código QR para acceder.

Las funciones pueden variar en función del producto que tenga.

UEFI BIOS

La BIOS UEFI de MSI es compatible con la arquitectura UEFI (Unified Extensible Firmware Interface). UEFI tiene muchas funciones y ventajas nuevas que la BIOS tradicional no puede lograr, y reemplazará por completo a la BIOS en el futuro. La BIOS UEFI de MSI utiliza UEFI como modo de arranque predeterminado para aprovechar al máximo las nuevas capacidades del chipset.

El término BIOS en esta guía del usuario se refiere a UEFI BIOS a menos que se indique lo contrario.

Ventajas de UEFI

Arranque rápido: UEFI puede arrancar directamente el sistema operativo y guardar el proceso de autoprueba de la BIOS. También puede eliminar el tiempo de cambiar al modo CSM durante el POST.
Admite particiones de disco duro de más de 2 TB.
Admite más de 4 particiones primarias con una tabla de particiones GUID (GPT).
Admite un número ilimitado de particiones.
Admite todas las capacidades de los nuevos dispositivos: es posible que los nuevos dispositivos no proporcionen compatibilidad con versiones anteriores.
Admite el inicio seguro: UEFI puede comprobar la validez del sistema operativo para garantizar que ningún malware manipule el proceso de inicio.

Casos de UEFI incompatibles

Sistema operativo Windows de 32 bits: esta placa base solo es compatible con el sistema operativo Windows 11 de 64 bits.
Tarjeta gráfica antigua: el sistema detectará su tarjeta gráfica. Si utiliza tarjetas gráficas antiguas, puede que aparezca un mensaje de advertencia que dice: No se ha detectado compatibilidad con GOP (Graphics Output Protocol) en esta tarjeta gráfica.

Le recomendamos que la sustituya por una tarjeta gráfica compatible con GOP/UEFI o que utilice una CPU con gráficos integrados para que funcione con normalidad.

¿Cómo comprobar el modo de la BIOS?

Encienda el ordenador.
Pulse la tecla Delete cuando aparezca el mensaje Press DEL key to enter Setup Menu, F11 to enter Boot Menu (Pulse la tecla SUPR para entrar en el menú de configuración, F11 para entrar en el menú de arranque) en la pantalla durante el proceso de arranque.
Después de entrar en la BIOS, puede comprobar el BIOS Mode (Modo de la BIOS) en la parte superior de la pantalla.

Configuración de la BIOS

La configuración predeterminada ofrece el rendimiento óptimo para la estabilidad del sistema en condiciones normales. Debe mantener siempre la configuración predeterminada para evitar posibles daños o fallos de arranque del sistema a menos que esté familiarizado con la BIOS.

Los elementos de la BIOS se actualizan periódicamente para mejorar el rendimiento del sistema. Los elementos pueden ser ligeramente diferentes de la última BIOS; por lo tanto, la descripción es solo para referencia. También puede consultar el panel de información de HELP (AYUDA) para la descripción de los elementos de la BIOS.
Las pantallas, opciones y ajustes de la BIOS variarán en función de su sistema.

Entrar en la configuración de la BIOS

Pulse la tecla Delete cuando aparezca el mensaje Press DEL key to enter Setup Menu, F11 to enter Boot Menu (Pulse la tecla SUPR para entrar en el menú de configuración, F11 para entrar en el menú de arranque) en la pantalla durante el proceso de arranque.

Tecla de función

F1:	Lista de ayuda general
F2:	Añadir/eliminar un elemento favorito
F3:	Entrar en el menú de favoritos
F4:	Entrar en el menú de especificaciones de la CPU
F5:	Entrar en el menú Memory-Z
F6:	Cargar los valores predeterminados optimizados
F7:	Cambiar entre el modo avanzado y el modo EZ
F8:	Cargar el perfil de overclocking
F9:	Guardar el perfil de overclocking
F10:	Guardar los cambios y reiniciar*
F12:	Hacer una captura de pantalla y guardarla en una unidad flash USB (solo formato FAT/FAT32).
Ctrl+F:	Entrar en la página de búsqueda

* Al pulsar F10, aparece una ventana de confirmación que proporciona la información de modificación. Seleccione entre Yes (Sí) o No para confirmar su elección.

Guía del usuario de la BIOS

Si desea obtener más instrucciones sobre la configuración de la BIOS, consulte https://download.msi.com/archive/mnu_exe/mb/AMDAM5BIOS.pdf o escanee el código QR para acceder.

Las funciones pueden variar en función del producto que tenga.

Restablecer la BIOS

Es posible que tenga que restaurar la configuración predeterminada de la BIOS para solucionar ciertos problemas. Hay varias formas de restablecer la BIOS:

Vaya a la BIOS y pulse F6 para cargar los valores predeterminados optimizados.
Cortocircuite el puente Clear CMOS en la placa base.

Asegúrese de que el ordenador está apagado antes de borrar los datos CMOS. Consulte la sección del puente Clear CMOS para restablecer la BIOS.

Actualizar la BIOS

Actualizar la BIOS con M-FLASH

Antes de actualizar:

Descargue el archivo de BIOS más reciente que coincida con el modelo de su placa base desde el sitio web de MSI. A continuación, guarde el archivo de la BIOS en la unidad flash USB.

Para actualizar la BIOS:

Inserte la unidad flash USB que contiene el archivo de actualización en el puerto USB.

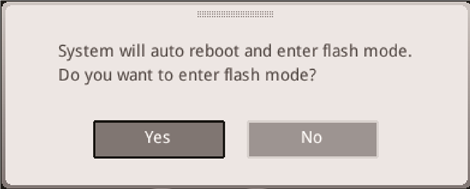

Consulte los siguientes métodos para entrar en el modo flash.
- Reinicie y pulse la tecla Ctrl + F5 durante el POST y haga clic en Yes (Sí) para reiniciar el sistema.
- Reinicie y pulse la tecla Supr durante el POST para entrar en la BIOS. Haga clic en el botón M-FLASH y haga clic en Yes (Sí) para reiniciar el sistema.
Seleccione un archivo de BIOS para realizar el proceso de actualización de la BIOS.
Cuando se le solicite, haga clic en Yes (Sí) para iniciar la recuperación de la BIOS.
Una vez que el proceso de flasheo se haya completado al 100 %, el sistema se reiniciará automáticamente.

Actualizar la BIOS con MSI Center

Antes de actualizar:

Asegúrese de que el controlador LAN ya está instalado y de que la conexión a Internet está configurada correctamente.
Cierre todos los demás programas de aplicación antes de actualizar la BIOS.

Para actualizar la BIOS:

Instale y ejecute MSI Center y vaya a la página Support (Soporte).
Seleccione Live Update y haga clic en el botón Advance (Avanzado).
Seleccione el archivo de la BIOS y haga clic en el botón Install (Instalar).
Aparecerá el recordatorio de instalación, a continuación, haga clic en el botón Install (Instalar) en él.
El sistema se reiniciará automáticamente para actualizar la BIOS.
Una vez que el proceso de flasheo se haya completado al 100 %, el sistema se reiniciará automáticamente.

Actualizar la BIOS con el botón Flash BIOS

Descargue el archivo de BIOS más reciente que coincida con el modelo de su placa base del sitio web de MSI®.
Cambie el nombre del archivo de la BIOS a MSI.ROM y guárdelo en la raíz del dispositivo de almacenamiento USB.
Conecte la fuente de alimentación a CPU_PWR1 y ATX_PWR1. (No es necesario instalar la CPU ni la memoria).
Conecte el dispositivo de almacenamiento USB que contiene el archivo MSI.ROM al Flash BIOS Port (Puerto Flash BIOS) en el panel de E/S trasero.
Pulse el Flash BIOS Button (Botón Flash BIOS) para flashear la BIOS y el LED empezará a parpadear.
El LED se apagará cuando el proceso haya finalizado.

Información de seguridad

Los componentes incluidos en este paquete son propensos a sufrir daños por descarga electrostática (ESD). Siga las siguientes instrucciones para garantizar un montaje correcto del ordenador.
Asegúrese de que todos los componentes estén conectados de forma segura. Las conexiones sueltas pueden provocar que el ordenador no reconozca un componente o que no se inicie.
Sujete la placa base por los bordes para evitar tocar los componentes sensibles.
Se recomienda llevar una muñequera antiestática (ESD) al manipular la placa base para evitar daños electrostáticos. Si no dispone de una muñequera ESD, descárguese de electricidad estática tocando otro objeto metálico antes de manipular la placa base.
Guarde la placa base en un recipiente de protección electrostática o sobre una almohadilla antiestática siempre que no esté instalada.
Antes de encender el ordenador, asegúrese de que no haya tornillos sueltos ni componentes metálicos en la placa base ni en ningún lugar dentro de la carcasa del ordenador.
No arranque el ordenador antes de que se complete la instalación. Esto podría causar daños permanentes a los componentes, así como lesiones al usuario.
Si necesita ayuda durante cualquier paso de la instalación, consulte a un técnico informático certificado.
Apague siempre la fuente de alimentación y desenchufe el cable de alimentación de la toma de corriente antes de instalar o retirar cualquier componente del ordenador.
Guarde esta guía del usuario para futuras consultas.
Mantenga esta placa base alejada de la humedad.
Asegúrese de que su toma de corriente proporciona el mismo voltaje que el indicado en la PSU, antes de conectar la PSU a la toma de corriente.
Coloque el cable de alimentación de forma que la gente no pueda pisarlo. No coloque nada sobre el cable de alimentación.
Deben tenerse en cuenta todas las precauciones y advertencias de la placa base.
Si se produce alguna de las siguientes situaciones, haga que el personal de servicio revise la placa base:
- Ha entrado líquido en el ordenador.
- La placa base ha estado expuesta a la humedad.
- La placa base no funciona bien o no puede hacerla funcionar según la guía del usuario.
- La placa base se ha caído y se ha dañado.
- La placa base tiene signos evidentes de rotura.
No deje esta placa base en un entorno superior a 60°C (140°F), ya que podría dañarla.

Referencias

Descargar el manual

Aquí puede descargar la versión PDF completa del manual. Puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.

Descargar Manual de MSI MAG B650M MORTAR
