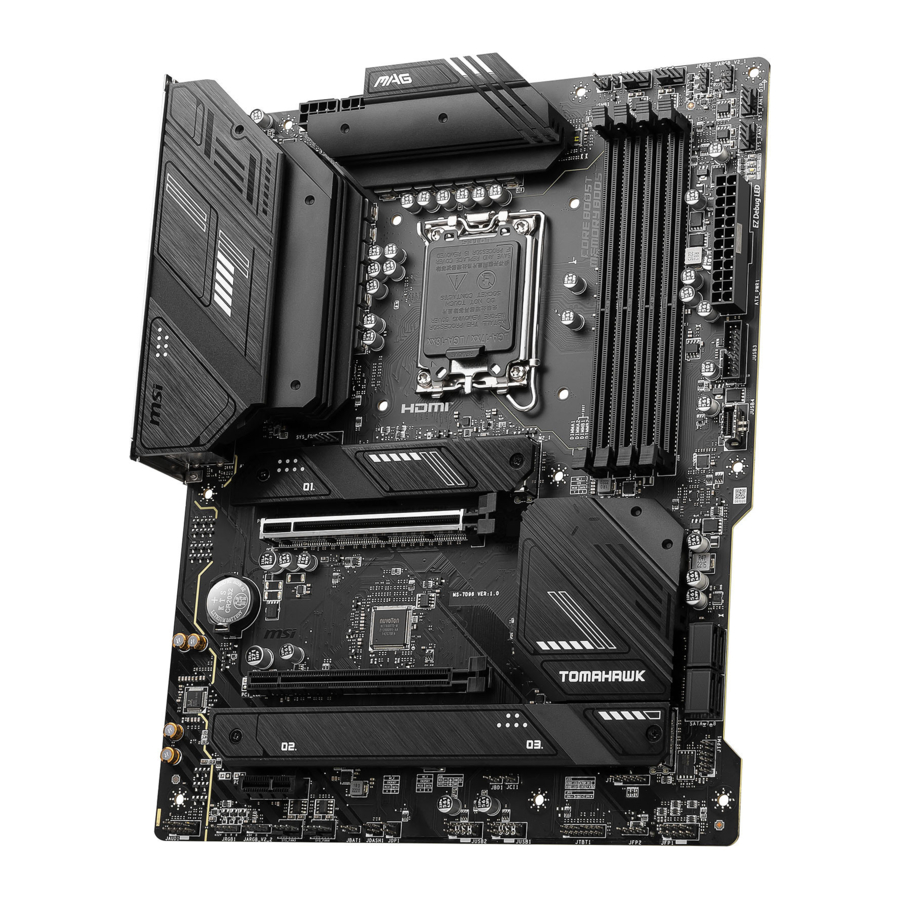

MSI MAG B760 TOMAHAWK WIFI - Manual de la placa base

Inicio rápido

Gracias por adquirir una nueva placa base de MSI®. Esta sección de Inicio rápido proporciona diagramas de demostración sobre cómo instalar su ordenador. Algunas de las instalaciones también proporcionan demostraciones en vídeo. Por favor, enlace a la URL para verlo con el navegador web en su teléfono o tableta. También puede enlazar a la URL escaneando el código QR.

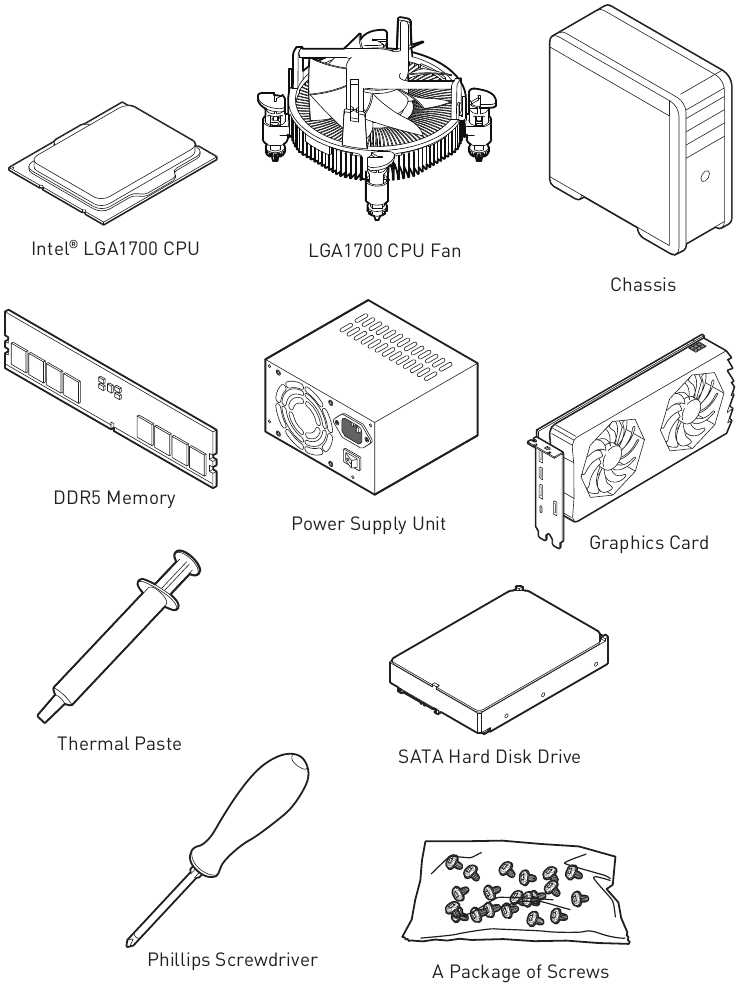

Preparación de herramientas y componentes

Notificación de separadores de la caja

Para evitar daños a la placa base, se prohíbe cualquier separador de montaje innecesario entre los circuitos de la placa base y la caja del ordenador. Los signos de la zona de exclusión del separador de la caja se marcarán en la parte posterior de la placa base (como se muestra a continuación) para servir como advertencia al usuario.

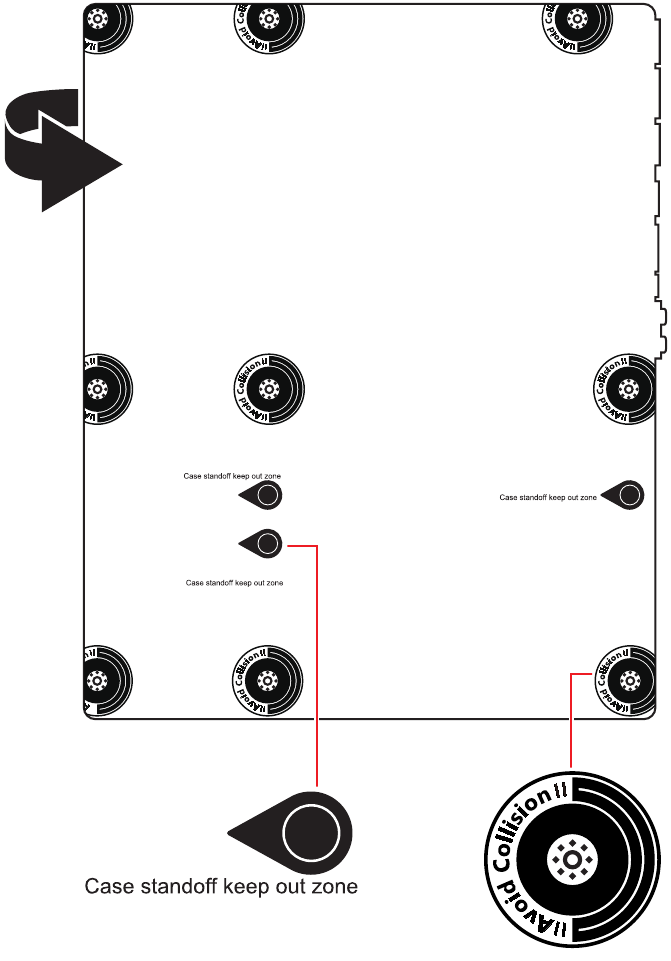

Notificación para evitar colisiones

Se imprime pintura protectora alrededor de cada orificio de los tornillos para evitar que las piezas se rayen.

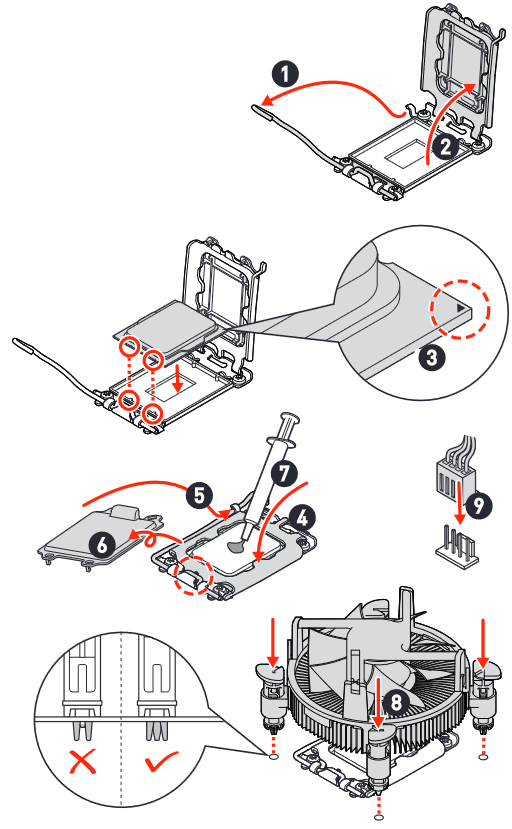

Instalación de un procesador

• https://youtu.be/KMf9oIDsGes


Instalación de memoria DDR5

• https://youtu.be/XiNmkDNZcZk

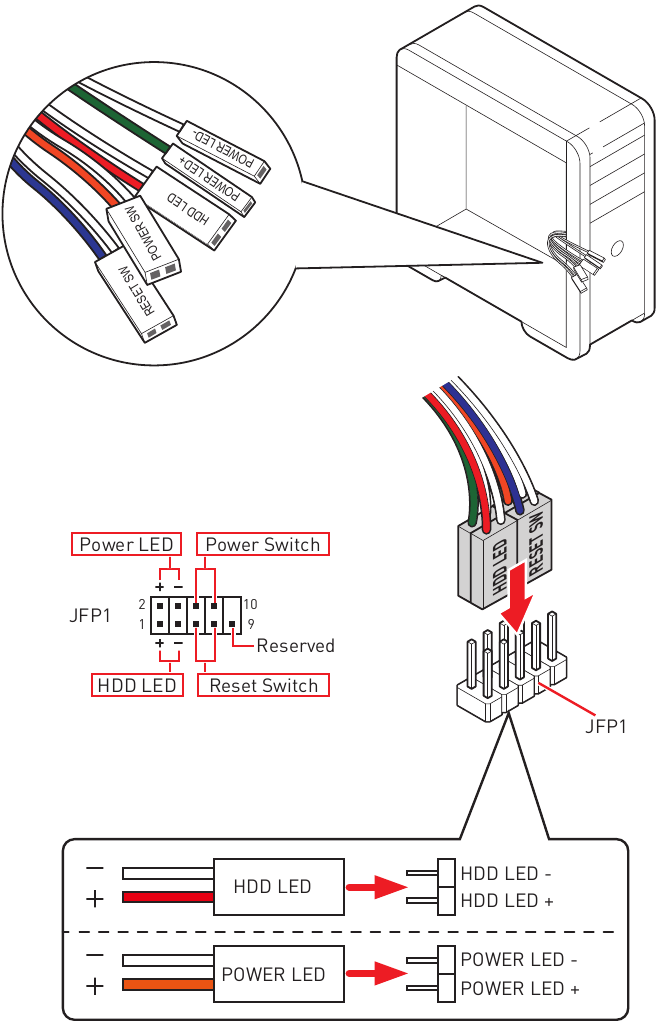

Conexión del cabezal del panel frontal

• http://youtu.be/DPELIdVNZUI

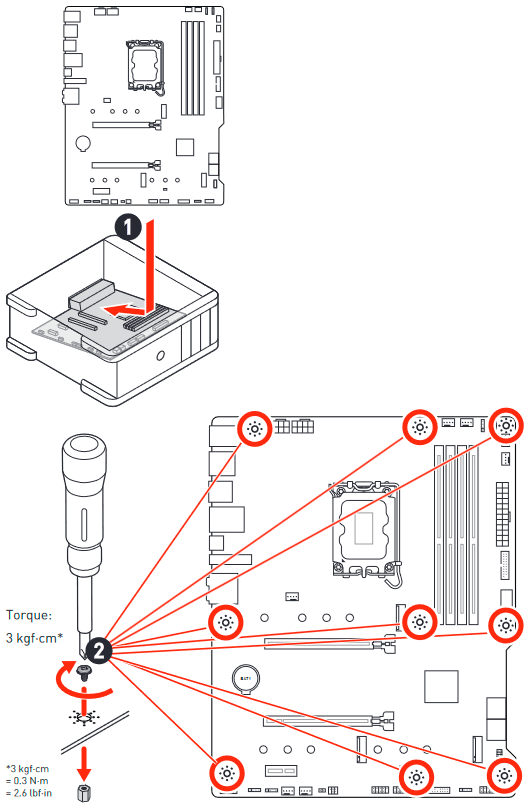

Instalación de la placa base

• https://youtu.be/wWI6Qt51Wnc

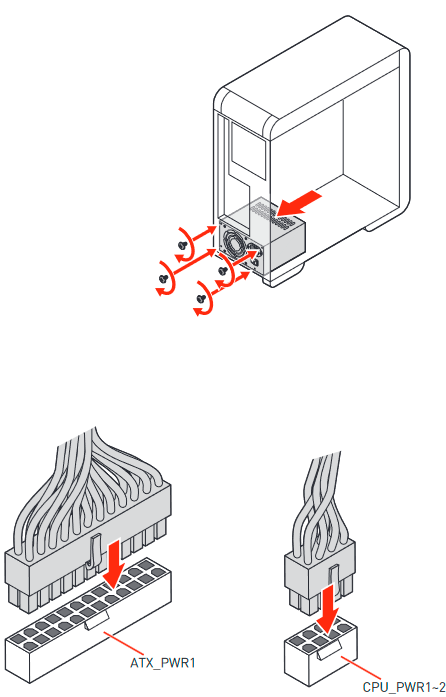

Conexión de los conectores de alimentación

• http://youtu.be/gkDYyR_83I4

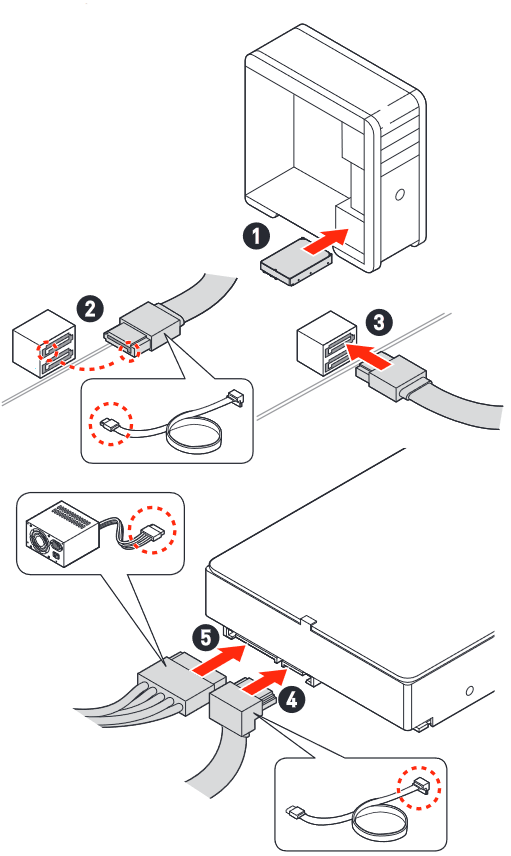

Instalación de unidades SATA

• http://youtu.be/RZsMpqxythc

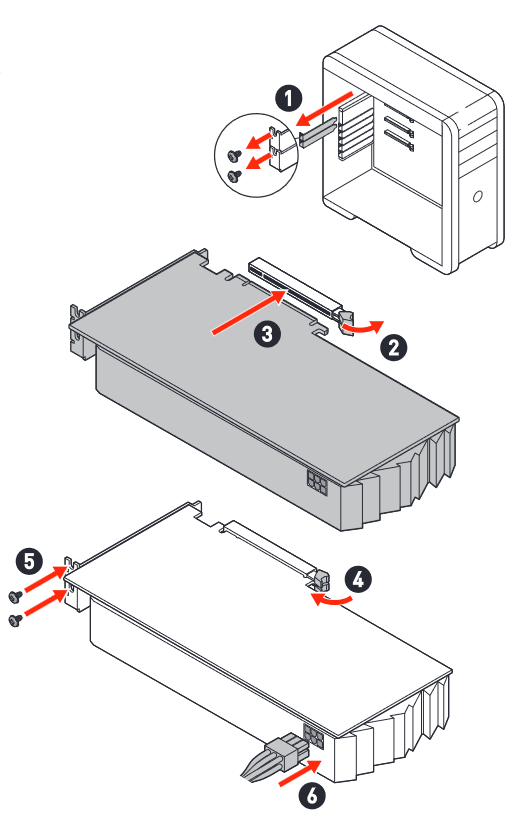

Instalación de una tarjeta gráfica

• http://youtu.be/mG0GZpr9w_A

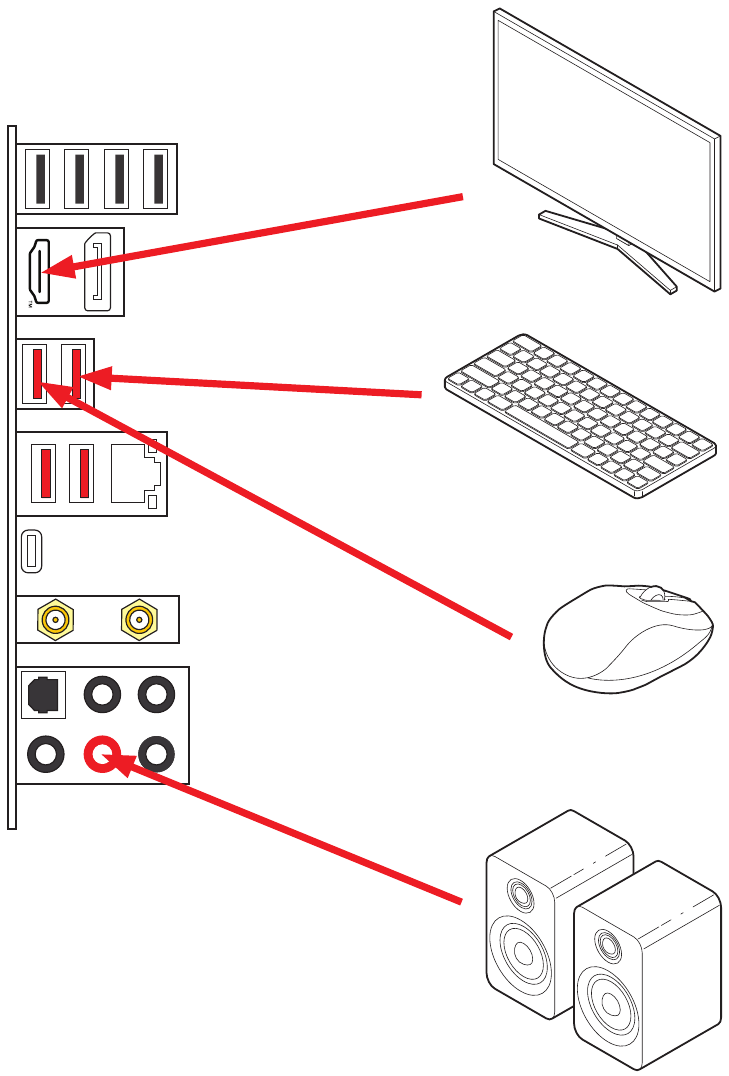

Conexión de dispositivos periféricos

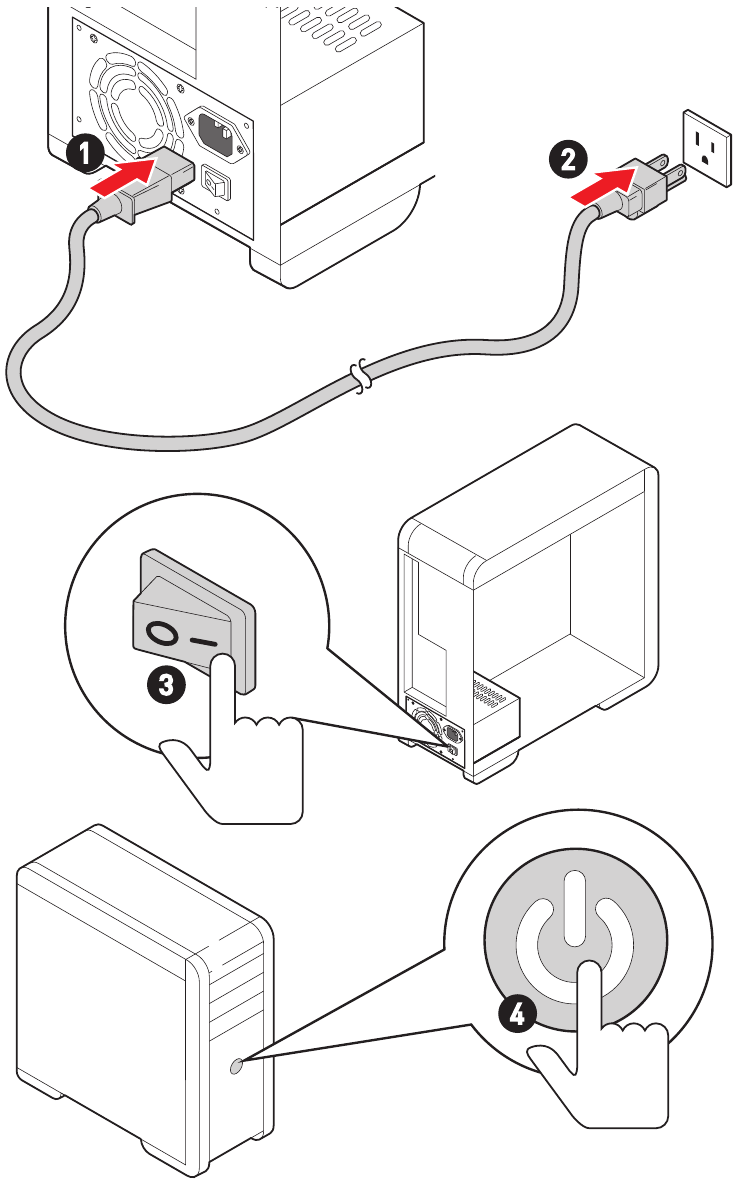

Encendido (Power On)

Especificaciones

CPU	Compatible con procesadores Intel® Core™ de 12ª/13ª generación, procesadores Pentium® Gold y Celeron®* Socket del procesador LGA1700 * Por favor, vaya a www.msi.com para obtener el estado de soporte más reciente a medida que se lanzan nuevos procesadores.
Chipset	Chipset Intel® B760
Memoria	4x ranuras de memoria DDR5, que admiten hasta 192 GB* Admite 1R 5600 MHz (por JEDEC & POR) Frecuencia máxima de overclocking: 1DPC 1R Velocidad máxima hasta 7000+ MHz 1DPC 2R Velocidad máxima hasta 6600+ MHz 2DPC 1R Velocidad máxima hasta 6400+ MHz 2DPC 2R Velocidad máxima hasta 5600+ MHz Compatible con Intel® XMP 3.0 OC Admite el modo Dual Controller Dual-Channel Admite memoria no ECC, sin búfer * Consulte www.msi.com para obtener más información sobre la memoria compatible.
Ranuras de expansión	2x ranuras PCIe x16 Ranura PCI_E1 (desde la CPU) Admite PCIe 5.0 x16 Ranura PCI_E2 (desde el chipset B760) Admite PCIe 3.0 x4 1x ranura PCIe x1 Ranura PCIE_E3 (desde el chipset B760) Admite PCIe 4.0 x1
Gráficos integrados	1x puerto HDMI™ 2.1 con HDR, que admite una resolución máxima de 4K 60Hz*/ ** 1x puerto DisplayPort 1.4 con HBR3, que admite una resolución máxima de 8K 60Hz*/ ** * Disponible sólo en procesadores con gráficos integrados. ** Las especificaciones de los gráficos pueden variar según la CPU instalada.
Puertos SATA	4x puertos SATA 6Gb/s* (desde el chipset B760) * SATA7 no estará disponible al instalar la unidad SSD M2.SATA en la ranura M2_3.
Ranuras M.2 SSD	3x ranuras M.2 (Key M) Ranura M2_1 (desde la CPU) Admite hasta PCIe 4.0 x4 Admite dispositivos de almacenamiento 2242/ 2260/ 2280/ 22110 Ranura M2_2 (desde el chipset B760) Admite hasta PCIe 4.0 x4 Admite dispositivos de almacenamiento 2242/ 2260/ 2280 Ranura M2_3* (desde el chipset B760) Admite hasta PCIe 4.0 x4 Admite hasta SATA 6Gb/s Admite dispositivos de almacenamiento 2242/ 2260/ 2280 * SATA7 no estará disponible al instalar la unidad SSD M2.SATA en la ranura M2_3.
RAID	Admite RAID 0, RAID 1, RAID 5 y RAID 10 para dispositivos de almacenamiento SATA
Audio	Códec Realtek® ALC897 Audio de alta definición de 7.1 canales Admite salida S/PDIF
LAN	1x controlador LAN Realtek® RTL8125BG-CG de 2.5Gbps
Wi-Fi & Bluetooth®	Intel® Wi-Fi 6E El módulo inalámbrico está preinstalado en la ranura M.2 (Key-E) Admite MU-MIMO TX/RX, 2.4GHz/ 5GHz/ 6GHz*(160MHz) hasta 2.4Gbps Admite 802.11 a/ b/ g/ n/ ac/ ax Admite Bluetooth® 5.3**, FIPS, FISMA * El uso de la banda Wi-Fi de 6 GHz depende del soporte de Windows 11 y depende de las regulaciones de cada país. ** La versión de Bluetooth puede actualizarse, consulte el sitio web del proveedor del chipset Wi-Fi para obtener más detalles.
Conectores de alimentación	1x conector de alimentación principal ATX de 24 pines 2x conectores de alimentación ATX 12V de 8 pines
Conectores USB internos	1x conector del panel frontal USB 3.2 Gen 2 de 10 Gbps Type-C (desde el chipset B760) 1x conector USB 3.2 Gen 1 de 5 Gbps (desde el chipset B760) Admite 2 puertos USB 3.2 Gen 1 de 5 Gbps adicionales 2x conectores USB 2.0 Type-A (desde el chipset B760) Admite 4 puertos USB 2.0 adicionales

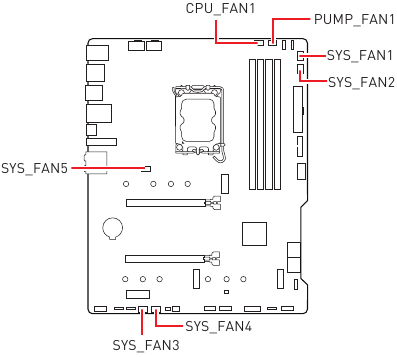

Conectores de ventilador	1x conector de ventilador de CPU de 4 pines 1x conector de ventilador de bomba de agua de 4 pines 5x conectores de ventilador del sistema de 4 pines
Conectores del sistema	1x conector de audio del panel frontal 2x conectores del panel del sistema 1x conector de intrusión en el chasis 1x conector de módulo TPM 1x conector del controlador de sintonización 1x conector TBT (compatible con RTD3)
Jumpers	1x jumper Clear CMOS

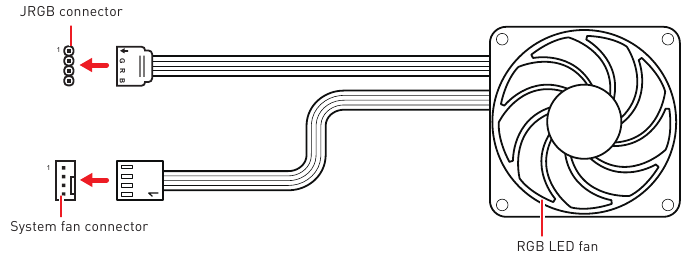

Características LED	2x conectores LED RGB de 4 pines 2x conectores LED ARGB Gen2 de 3 pines 4x EZ Debug LED
Conectores del panel trasero	4x puertos USB 2.0 Type-A (desde Hub GL850G) 1x puerto DisplayPort 1x puerto HDMI™ 1x puerto LAN (RJ45) de 2.5Gbps 4x puertos USB 3.2 Gen 2 de 10 Gbps Type-A (desde GL3590 Hub) 1x puerto USB 3.2 Gen 2x2 de 20 Gbps Type-C (desde el chipset B760) 2x conectores de antena Wi-Fi 5x conectores de audio 1x conector de salida S/PDIF óptico
Controlador de E/S	Chip controlador NUVOTON NCT6687
Monitor de hardware	Detección de temperatura de CPU/ Sistema/ Chipset Detección de velocidad del ventilador de CPU/ Sistema/ Bomba Control de velocidad del ventilador de CPU/ Sistema/ Bomba
Factor de forma	Factor de forma ATX 9.6 in. x 12 in. (244 mm x 305 mm)
Características de la BIOS	1x flash de 256 Mb UEFI AMI BIOS ACPI 6.4, SMBIOS 3.5 Multi-idioma
Software	Controladores (Drivers) MSI Center Intel® Extreme Tuning Utility MSI APP Player (BlueStacks) CPU-Z MSI GAMING Norton 360 Deluxe AID64 Extreme - MSI Edition

Características especiales

MSI Center

• Gaming Mode (Modo de juego)
• Smart Priority (Prioridad inteligente)
• Game Highlights (Momentos destacados del juego)
• Mystic Light
• Ambient Link
• Frozr AI Cooling (Refrigeración Frozr AI)
• User Scenario (Escenario de usuario)
• True Color (Color verdadero)
• Live Update (Actualización en vivo)
• Hardware Monitoring (Monitorización de hardware)
• Super Charger (Supercargador)
• Devices Speed Up (Acelerar dispositivos)
• Smart Image Finder (Buscador de imágenes inteligente)
• MSI Companion
• System Diagnosis (Diagnóstico del sistema)

Características térmicas

• Extended Heatsink Design (Diseño de disipador de calor extendido)
• M.2 Shield Frozr (Protector M.2 Frozr)
• K7 MOSFET thermal pad / Extra choke pad (Almohadilla térmica K7 MOSFET / Almohadilla de choque adicional)
• Fan headers (Cabezales de ventilador)

Rendimiento

• Core Boost
• VRM Power Design (Diseño de energía VRM)
• Dual CPU Power (Doble alimentación de CPU)
• Memory Boost (Aumento de memoria)
• Lightning Gen 4 PCI-E / M.2 Slot (Ranura Lightning Gen 4 PCI-E / M.2)
• Front USB Type-C (USB Type-C frontal)
• 2oz Copper thickened PCB (PCB engrosado de cobre de 2 oz)

Fácil de montar (DIY)

• PCI-E Steel Armor (Armadura de acero PCI-E)
• Pre-installed I/O Shield (Protector de E/S preinstalado)
• EZ M.2 Clips (Clips EZ M.2)
• EZ DEBUG LED (LED de depuración EZ)
• EZ LED Control (Control EZ LED)

Audio

• Audio Boost

Soporte RGB

• Mystic Light Extension (RGB) (Extensión Mystic Light (RGB))
• Mystic Light Extension (A-RAINBOW V2) (Extensión Mystic Light (A-RAINBOW V2))
• Ambient Devices Support (Soporte para dispositivos ambientales)

BIOS

• Click BIOS 5

Contenido del paquete

Por favor, compruebe el contenido del paquete de su placa base. Debe contener:

Board (Placa)

• 1x Motherboard (Placa base)

Documentation (Documentación)

• 1x Quick installation guide (Guía de instalación rápida)
• 1x European Union regulatory notice (Aviso regulatorio de la Unión Europea)

Cables

• 1x SATA 6Gb/s cable (Cable SATA de 6 Gb/s)

Accessories (Accesorios)

• 1x Wi-Fi antenna set (Conjunto de antena Wi-Fi)
• 1x EZ M.2 Clip package (1 set/pack) (Paquete de clips EZ M.2 (1 juego/paquete))
• 1x Cable sticker (Etiqueta para cables)

Si alguno de los elementos anteriores está dañado o falta, póngase en contacto con su distribuidor.

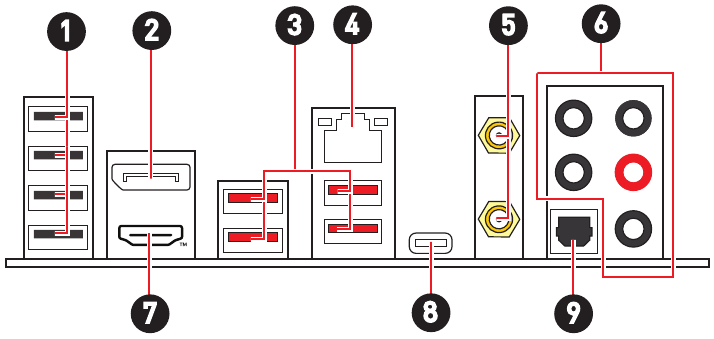

Conectores del panel trasero

Item (Artículo)	Description (Descripción)
1	USB 2.0 Type-A ports (From Hub GL850G) (Puertos USB 2.0 Type-A (desde el Hub GL850G))
2	DisplayPort
3	USB 3.2 Gen 2 10Gbps Type-A ports (From GL3590 Hub) (Puertos USB 3.2 Gen 2 10Gbps Type-A (desde el Hub GL3590))
4	2.5 Gbps LAN (RJ45) port (Puerto LAN (RJ45) de 2,5 Gbps)
5	Wi-Fi antenna connectors (Conectores de antena Wi-Fi)
6	Audio jacks (Conectores de audio)
7	HDMI™ port (Puerto HDMI™)
8	USB 3.2 Gen 2x2 20Gbps Type-C port (From B760 chipset) (Puerto USB 3.2 Gen 2x2 20Gbps Type-C (desde el chipset B760))
9	Optical S/PDIF Out connector (Conector de salida óptica S/PDIF)

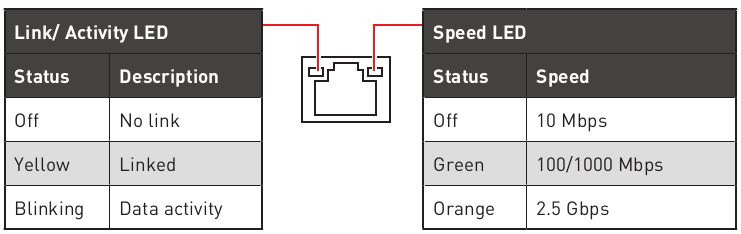

Tabla de estado de los LED del puerto LAN

Conexión de conectores de audio

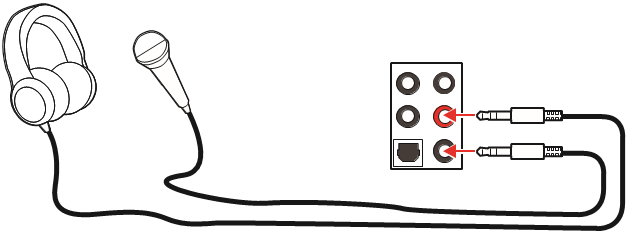

Diagrama de conectores de audio para auriculares y micrófono

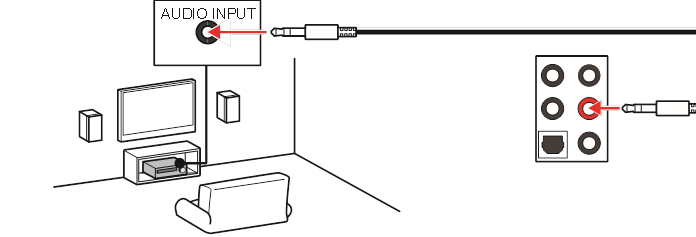

Diagrama de conectores de audio para altavoces estéreo

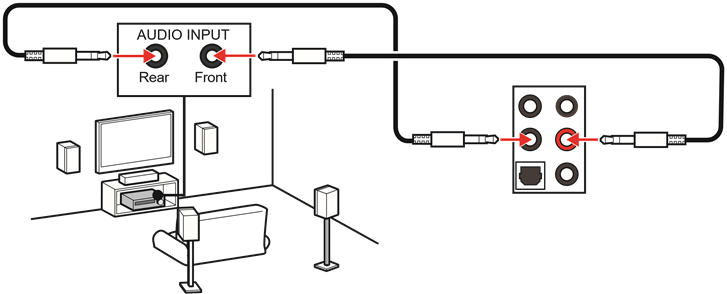

Diagrama de conectores de audio para altavoces de 4 canales

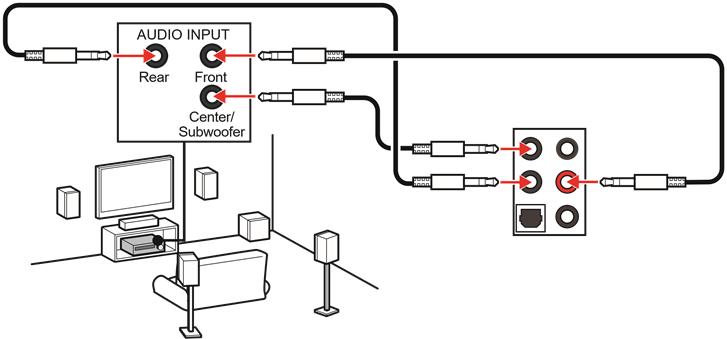

Diagrama de conectores de audio para altavoces de 5.1 canales

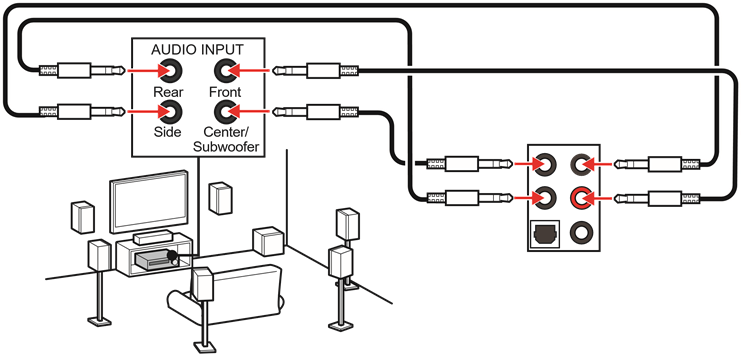

Diagrama de conectores de audio para altavoces de 7.1 canales

Instalación de antenas

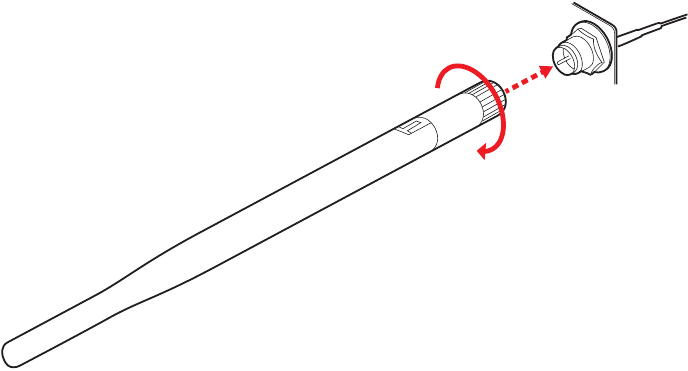

1. Screw the antennas tight to the antenna connectors as shown below. (Atornille las antenas firmemente a los conectores de la antena como se muestra a continuación.)

2. Orient the antennas. (Oriente las antenas.)

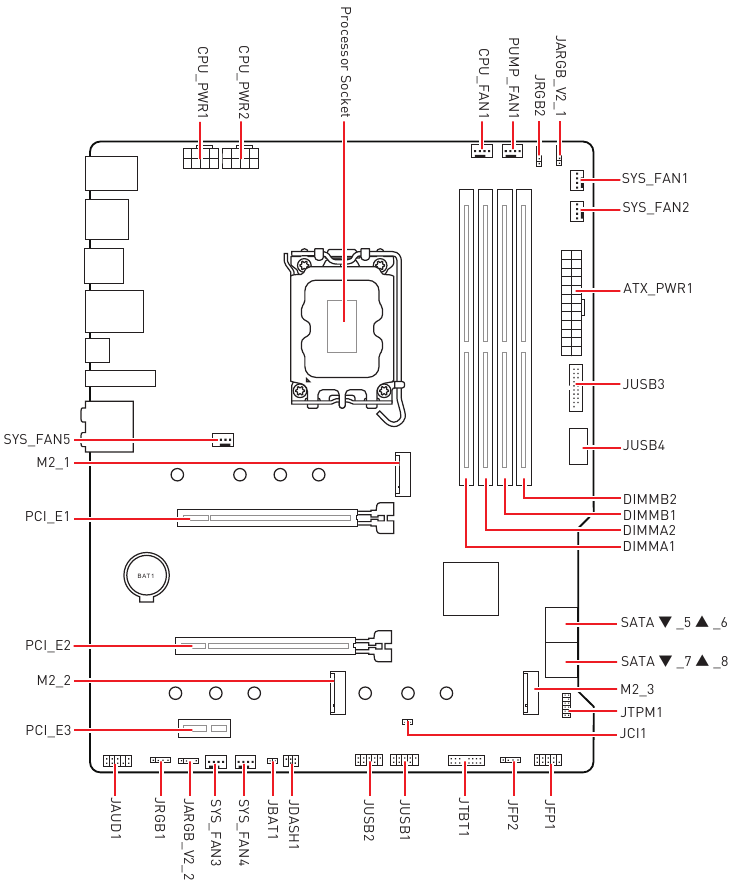

Descripción general de los componentes

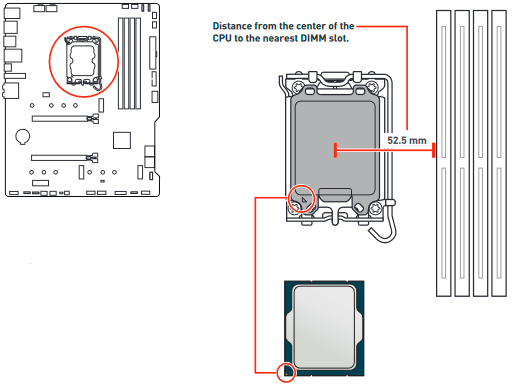

Zócalo de la CPU

Introducción a la CPU LGA1700

La superficie de la CPU LGA1700 tiene cuatro notches (muescas) y un golden triangle (triángulo dorado) para ayudar a alinear correctamente la CPU para la colocación en la placa base. El triángulo dorado es el indicador del Pin 1.

• Desenchufe siempre el cable de alimentación de la toma de corriente antes de instalar o quitar la CPU.
• Conserve la tapa protectora de la CPU después de instalar el procesador. MSI se ocupará de las solicitudes de Autorización de Devolución de Mercancía (Return Merchandise Authorization, RMA) si solo la placa base viene con la tapa protectora en el zócalo de la CPU.
• Cuando instale una CPU, recuerde siempre instalar un disipador de calor de la CPU. Un disipador de calor de la CPU es necesario para evitar el sobrecalentamiento y mantener la estabilidad del sistema.
• Confirme que el disipador de calor de la CPU haya formado un sello hermético con la CPU antes de arrancar su sistema.
• El sobrecalentamiento puede dañar gravemente la CPU y la placa base. Siempre asegúrese de que los ventiladores de refrigeración funcionen correctamente para proteger la CPU del sobrecalentamiento. Asegúrese de aplicar una capa uniforme de pasta térmica (o cinta térmica) entre la CPU y el disipador de calor para mejorar la disipación del calor.
• Siempre que la CPU no esté instalada, siempre proteja los pines del zócalo de la CPU cubriendo el zócalo con la tapa de plástico.
• Si compró una CPU y un disipador/refrigerador por separado, consulte la documentación en el paquete del disipador/refrigerador para obtener más detalles sobre la instalación.
• Esta placa base está diseñada para soportar el overclocking. Antes de intentar el overclocking, asegúrese de que todos los demás componentes del sistema puedan tolerar el overclocking. No se recomienda intentar operar más allá de las especificaciones del producto. MSI® no garantiza los daños o riesgos causados por una operación inadecuada más allá de las especificaciones del producto.

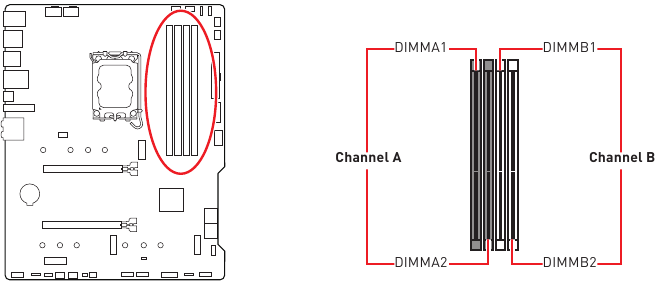

Ranuras DIMM

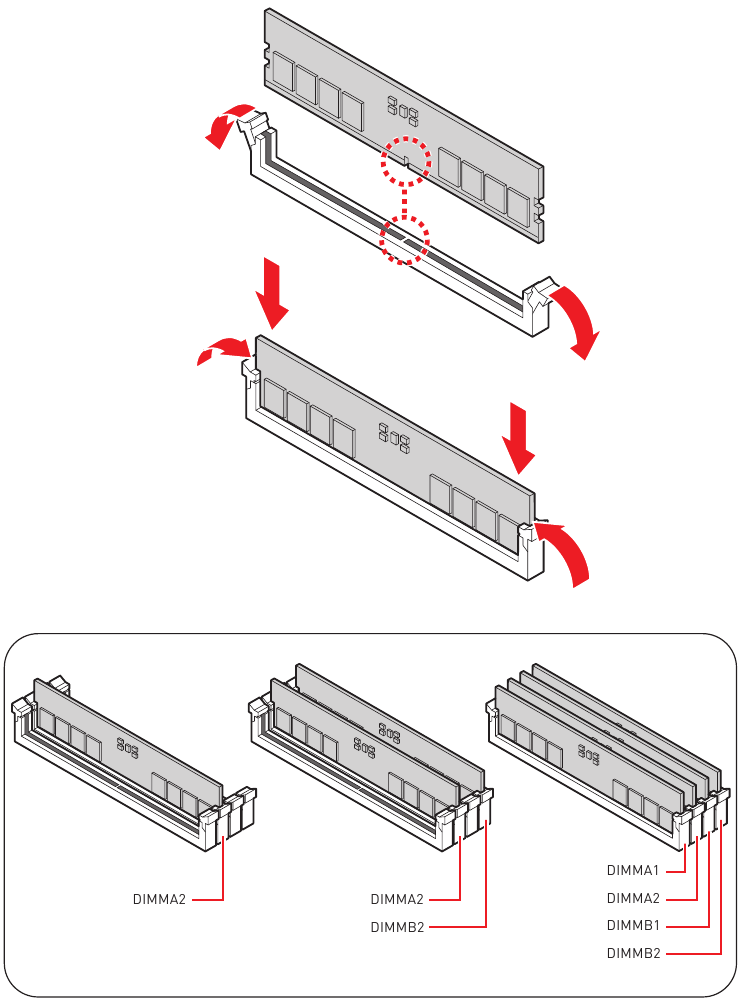

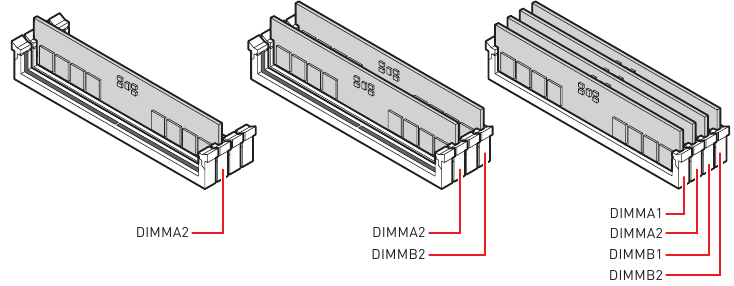

Instalación del módulo de memoria

• Para garantizar la estabilidad del sistema para el modo de doble canal (Dual channel mode), los módulos de memoria deben ser del mismo tipo, número y densidad.
• Algunos módulos de memoria pueden funcionar a una frecuencia más baja que el valor marcado cuando se realiza el overclocking debido a que la frecuencia de la memoria funciona dependiendo de su Detección de Presencia en Serie (Serial Presence Detect, SPD). Vaya a la BIOS y encuentre la DRAM Frequency (Frecuencia DRAM) para establecer la frecuencia de la memoria si desea operar la memoria a la frecuencia marcada o a una frecuencia más alta.
• Se recomienda que los usuarios utilicen un sistema de refrigeración de memoria más eficiente para la instalación completa de DIMM u overclocking.
• La estabilidad y la compatibilidad del módulo de memoria instalado dependen de la CPU y los dispositivos instalados cuando se realiza el overclocking.
• Consulte www.msi.com para obtener más información sobre la memoria compatible.

PCI_E1~3: Ranuras de expansión PCIe

PCI_E1: PCIe 5.0 x16 (Desde la CPU)
PCI_E2: PCIe 3.0 x4 (Desde el chipset B760)
PCI_E3: PCIe 4.0 x1 (Desde el chipset B760)

• Si instala una tarjeta gráfica grande y pesada, necesita utilizar una herramienta como MSI Graphics Card Bolster (Soporte para tarjetas gráficas MSI) para soportar su peso y evitar la deformación de la ranura.
• Cuando añada o quite tarjetas de expansión, siempre apague la fuente de alimentación y desenchufe el cable de alimentación de la toma de corriente. Lea la documentación de la tarjeta de expansión para comprobar si es necesario realizar algún cambio adicional de hardware o software.

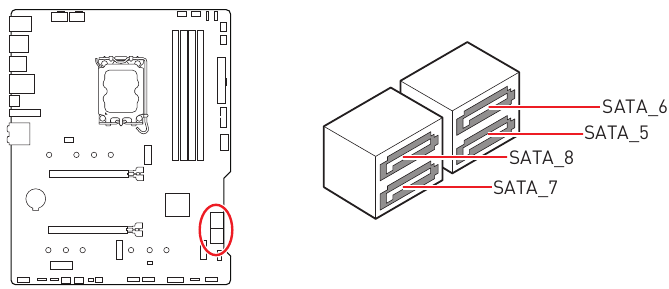

SATA_5~8: Conectores SATA 6Gb/s

Estos conectores son puertos de interfaz SATA 6Gb/s. Cada conector puede conectarse a un dispositivo SATA.

• No doble el cable SATA en un ángulo de 90 grados. De lo contrario, puede producirse una pérdida de datos durante la transmisión.
• Los cables SATA tienen enchufes idénticos a ambos lados del cable. Sin embargo, se recomienda que el conector plano se conecte a la placa base para ahorrar espacio.
• SATA_7 no estará disponible al instalar M.2 SATA SSD en la ranura M2_3.

M2_1~3: Ranuras M.2 (Key M)

• Intel® RST solo es compatible con PCIe M.2 SSD con UEFI ROM.
• Si su M.2 SSD equipa su propio disipador de calor, retire las placas M.2 o los cubos de goma en las ranuras M.2 antes de instalar M.2 SSD. No vuelva a instalar los disipadores de calor suministrados con su placa base.

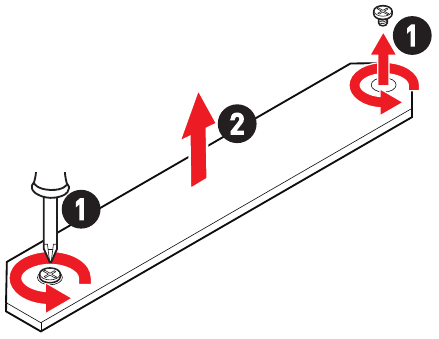

Instalación del módulo M.2 en la ranura M2_1

1. Afloje los tornillos del disipador de calor M.2 Shield Frozr.
2. Levante el disipador de calor M.2 Shield Frozr y retírelo.

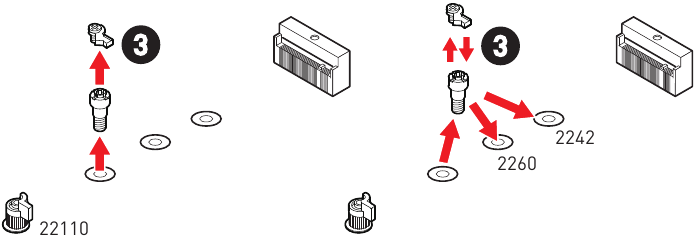

3. Retire o cambie los tornillos según la longitud de su SSD. Omita este paso, si instala 2280 SSD.

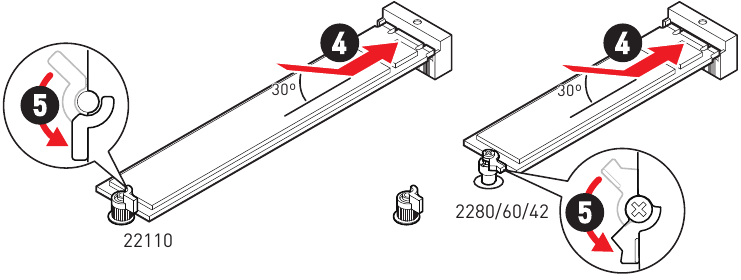

4. Inserte su M.2 SSD en la ranura M.2 en un ángulo de 30 grados.
5. Gire el EZ M.2 Clip para fijar el M.2 SSD.

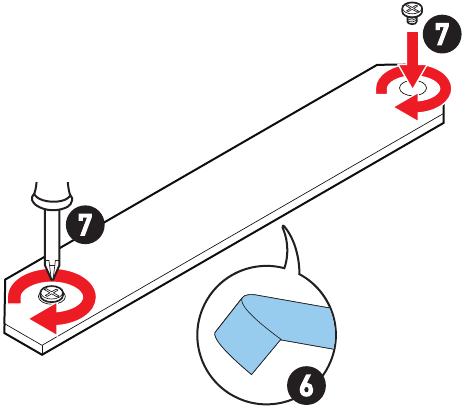

6. Retire la película protectora de la almohadilla térmica debajo del disipador de calor M.2 Shield Frozr.
7. Vuelva a colocar el disipador de calor M.2 Shield Frozr en su lugar y asegúrelo.


Instalación del módulo M.2 en las ranuras M2_2 y M2_3

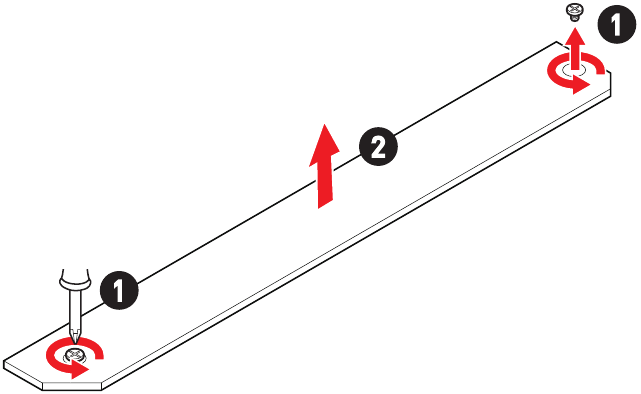

1. Afloje los tornillos del disipador térmico M.2 Shield Frozr.
2. Levante el disipador térmico M.2 Shield Frozr y retírelo.

3. Si desea instalar un SSD M.2 2242 o 2260, instale el kit EZ M.2 Clip suministrado en el orificio para tornillos 2240 o 2260. Omita este paso si instala un SSD 2280.
   • Ranura M2_2

   • Ranura M2_3

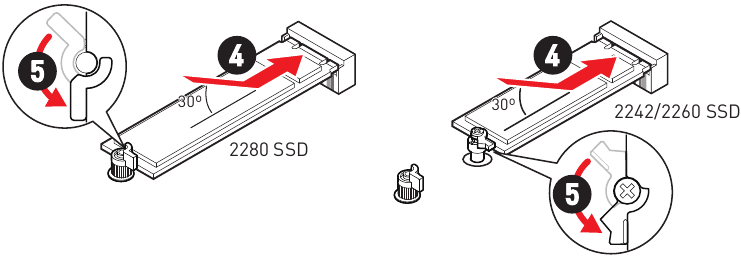

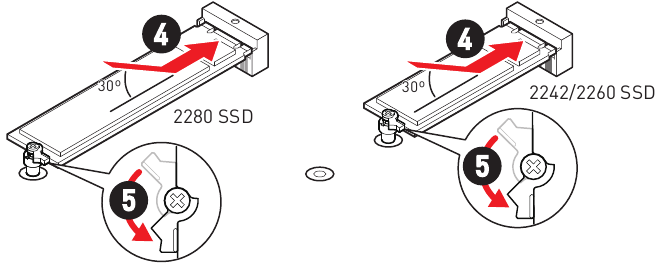

4. Inserte su SSD M.2 en la ranura M.2 en un ángulo de 30 grados.
5. Gire el EZ M.2 Clip para fijar el SSD M.2.
   • Ranura M2_2

   • Ranura M2_3

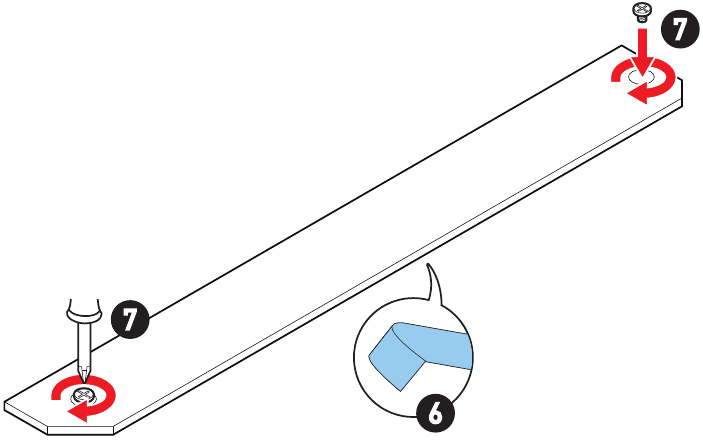

6. Retire la película protectora de la almohadilla térmica debajo del disipador térmico M.2 Shield Frozr.
7. Vuelva a colocar el disipador térmico M.2 Shield Frozr en su lugar y asegúrelo.


JAUD1: Conector de audio frontal
Este conector le permite conectar conectores de audio en el panel frontal.

Pin	Nombre de la señal	Pin	Nombre de la señal
1	MIC L	2	Tierra
3	MIC R	4	NC
5	Auriculares R	6	Detección de micrófono
7	SENSE_SEND	8	Sin pin
9	Auriculares L	10	Detección de auriculares

JFP1, JFP2: Conectores del panel frontal
El conector JFP1 controla el encendido, el restablecimiento de energía y los LED en la carcasa/chasis de su PC. Los cabezales Power Switch/ Reset Switch (Interruptor de encendido/ Interruptor de reinicio) le permiten conectar el botón de encendido/botón de reinicio. El cabezal Power LED se conecta a la luz LED en la carcasa de la PC, y el cabezal HDD LED indica la actividad del disco duro. El conector JFP2 es para el zumbador y el altavoz. Para conectar los cables de la carcasa de la PC a los pines correctos, consulte las siguientes imágenes a continuación.

Tenga en cuenta que Power LED (LED de encendido) y HDD LED (LED del disco duro) tienen conexión positiva y negativa, debe conectar el cable al puerto positivo y negativo correspondiente en la placa base. De lo contrario, los LED no funcionarán correctamente.

JCI1: Conector de intrusión en el chasis
Este conector le permite conectar el cable del interruptor de intrusión en el chasis.

Normal (predeterminado)

Activar el evento de intrusión en el chasis

Uso del detector de intrusión en el chasis

1. Conecte el conector JCI1 al interruptor/sensor de intrusión en el chasis.
2. Cierre la cubierta del chasis.
3. Vaya a BIOS > AJUSTES > Seguridad > Configuración de intrusión en el chasis.
4. Establezca Chassis Intrusion (Intrusión en el chasis) en Enabled (Activado).
5. Presione F10 para guardar y salir y luego presione la tecla Enter para seleccionar Yes (Sí).
6. Una vez que se vuelva a abrir la cubierta del chasis, se mostrará un mensaje de advertencia en la pantalla cuando se encienda la computadora.

Restablecimiento de la advertencia de intrusión en el chasis

1. Vaya a BIOS > AJUSTES > Seguridad > Configuración de intrusión en el chasis.
2. Establezca Chassis Intrusion (Intrusión en el chasis) en Reset (Restablecer).
3. Presione F10 para guardar y salir y luego presione la tecla Enter para seleccionar Yes (Sí).

CPU_PWR1~2, ATX_PWR1: Conectores de alimentación

Estos conectores le permiten conectar una fuente de alimentación ATX.

CPU_PWR1~2

Pin	Nombre de la señal	Pin	Nombre de la señal
1	Tierra	2	Tierra
3	Tierra	4	Tierra
5	+12V	6	+12V
7	+12V	8	+12V

ATX_PWR1

Pin	Nombre de la señal	Pin	Nombre de la señal
1	+3.3V	2	+3.3V
3	Tierra	4	+5V
5	Tierra	6	+5V
7	Tierra	8	PWR OK
9	5VSB	10	+12V
11	+12V	12	+3.3V
13	+3.3V	14	-12V
15	Tierra	16	PS-ON#
17	Tierra	18	Tierra
19	Tierra	20	Res
21	+5V	22	+5V
23	+5V	24	Tierra

Asegúrese de que todos los cables de alimentación estén conectados de forma segura a una fuente de alimentación ATX adecuada para garantizar un funcionamiento estable de la placa base.

JTBT1: Conector de tarjeta adicional Thunderbolt
Este conector le permite conectar la tarjeta de E/S Thunderbolt adicional.

Pin	Nombre de la señal	Pin	Nombre de la señal
1	TBT_FORCE_PWR	2	TBT_S0IX_ENTRY_REQ
3	TBT_CIO_PLUG_EVENT#	4	TBT_S0IX_ENTRY_ACK
5	SLP_S3#_TBT	6	TBT_PSON_ OVERRIDE_N
7	SLP_S5#_TBT	8	Sin pin
9	Tierra	10	SMBCLK_VSB
11	DG_PEWAKE#	12	SMBDATA_VSB
13	TBT_RTD3_PWR_EN	14	Tierra
15	TBT_CARD_DET_R#	16	PD_IRQ#

JTPM1: Conector del módulo TPM
Este conector es para TPM (Módulo de plataforma segura). Consulte el manual de la plataforma de seguridad TPM para obtener más detalles y usos.

Pin	Nombre de la señal	Pin	Nombre de la señal
1	Alimentación SPI	2	Selección de chip SPI
3	Maestro en esclavo (datos SPI)	4	Maestro fuera esclavo dentro (datos SPI)
5	Reservado	6	Reloj SPI
7	Tierra	8	Restablecimiento SPI
9	Reservado	10	Sin pin
11	Reservado	12	Solicitud de interrupción

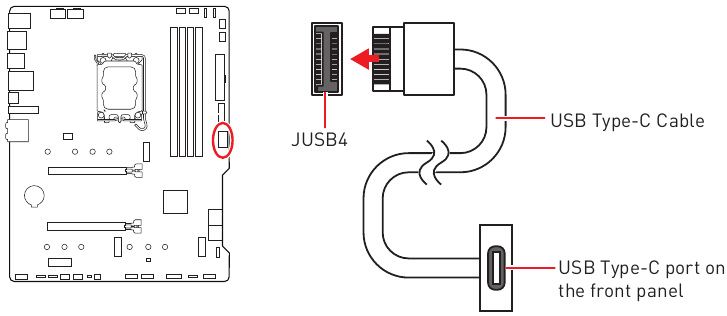

JUSB4: Conector del panel frontal USB 3.2 Gen 2 Type-C
Este conector le permite conectar el conector USB 3.2 Gen 2 de 10 Gbps Type-C en el panel frontal. El conector tiene un diseño a prueba de errores. Cuando conecte el cable, asegúrese de conectarlo con la orientación correspondiente.

JUSB3: Conector USB 3.2 Gen 1
Este conector le permite conectar puertos USB 3.2 Gen 1 de 5 Gbps en el panel frontal.

Pin	Nombre de la señal	Pin	Nombre de la señal
1	Power	2	USB3_RX_DN
3	USB3_RX_DP	4	Ground
5	USB3_TX_C_DN	6	USB3_TX_C_DP
7	Ground	8	USB2.0-
9	USB2.0+	10	Ground
11	USB2.0+	12	USB2.0-
13	Ground	14	USB3_TX_C_DP
15	USB3_TX_C_DN	16	Ground
17	USB3_RX_DP	18	USB3_RX_DN
19	Power	20	No Pin

Tenga en cuenta que los pines de alimentación y tierra deben conectarse correctamente para evitar posibles daños.

JUSB1~2: Conectores USB 2.0
Estos conectores le permiten conectar puertos USB 2.0 en el panel frontal.

Pin	Nombre de la señal	Pin	Nombre de la señal
1	VCC	2	VCC
3	USB0-	4	USB1-
5	USB0+	6	USB1+
7	Ground	8	Ground
9	No Pin	10	NC

• Tenga en cuenta que los pines VCC y Ground deben conectarse correctamente para evitar posibles daños.
• Para recargar su iPad, iPhone y iPod a través de los puertos USB, instale la utilidad MSI Center.

JDASH1: Conector del controlador de ajuste
Este conector se utiliza para conectar un módulo de controlador de ajuste opcional.

Pin	Nombre de la señal	Pin	Nombre de la señal
1	No Pin	2	NC
3	MCU_SMB_SCL_M	4	MCU_SMB_SDA_M
5	VCC5	6	Ground

CPU_FAN1, PUMP_FAN1, SYS_FAN1~5: Conectores del ventilador
Los conectores del ventilador se pueden clasificar como modo PWM (modulación de ancho de pulso) o modo DC. Los conectores de ventilador en modo PWM proporcionan una salida constante de 12 V y ajustan la velocidad del ventilador con una señal de control de velocidad. Los conectores de ventilador en modo DC controlan la velocidad del ventilador cambiando el voltaje.
Puede controlar los ventiladores en el panel BIOS> HARDWARE MONITOR. Le permite configurar DC o PWM para su tipo de ventilador. Marque el Smart Fan Mode (Modo de ventilador inteligente), la velocidad del ventilador cambiará según la temperatura de la CPU o del sistema. Desmarque el Smart Fan Mode (Modo de ventilador inteligente), el ventilador girará a la máxima velocidad.

Asegúrese de que los ventiladores funcionen correctamente después de cambiar el modo PWM/DC.

Definición de pin del modo PWM

Pin	Nombre de la señal	Pin	Nombre de la señal
1	Ground	2	+12V
3	Sense	4	Speed Control Signal

Definición de pin del modo DC

Pin	Nombre de la señal	Pin	Nombre de la señal
1	Ground	2	Voltage Control
3	Sense	4	NC

Especificaciones del conector del ventilador

Conector	Modo de ventilador predeterminado	Corriente máx.	Potencia máx.
CPU_FAN1	Modo PWM	2A	24W
PUMP_FAN1	Modo PWM	3A	36W
SYS_FAN1~5	Modo DC	2A	24W

JBAT1: Jumper Clear CMOS (Restablecer BIOS)
Hay una memoria CMOS integrada que se alimenta externamente desde una batería ubicada en la placa base para guardar los datos de configuración del sistema. Si desea borrar la configuración del sistema, configure los jumpers para borrar la memoria CMOS.

Keep Data (default) (Mantener datos (predeterminado))

Clear CMOS/ Reset BIOS (Borrar CMOS/ Restablecer BIOS)

Restablecer la BIOS a los valores predeterminados

1. Apague el ordenador y desenchufe el cable de alimentación.
2. Utilice una tapa de puente para cortocircuitar JBAT1 durante unos 5-10 segundos.
3. Retire la tapa del puente de JBAT1.
4. Enchufe el cable de alimentación y encienda el ordenador.

BAT1: Batería CMOS
Si la batería CMOS se agota, la hora en la BIOS se restablecerá y se perderán los datos de configuración del sistema. En este caso, debe reemplazar la batería CMOS.

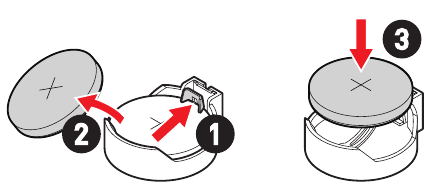

Reemplazo de la batería CMOS

1. Empuje el clip de retención para liberar la batería.
2. Retire la batería del zócalo.
3. Instale la nueva batería de tipo botón CR2032 con el signo + hacia arriba. Asegúrese de que el retenedor sujete la batería de forma segura.


JRGB1~2: Conectores LED RGB
Los conectores JRGB le permiten conectar las tiras LED RGB 5050 de 12V.

Pin	Nombre de la señal	Pin	Nombre de la señal
1	+12V	2	G
3	R	4	B

Conexión de tira LED RGB

Conexión de ventilador LED RGB

• El conector JRGB admite hasta 2 metros de tiras LED RGB 5050 continuas (12V/G/R/B) con una potencia nominal máxima de 3A (12V).
• Siempre apague la fuente de alimentación y desenchufe el cable de alimentación de la toma de corriente antes de instalar o quitar la tira LED RGB.
• Utilice el software de MSI para controlar la tira LED extendida.

JARGB_V2_1~2: Conectores LED A-RAINBOW V2 (ARGB Gen2)
Los conectores JARGB_V2 le permiten conectar las tiras LED ARGB Gen2 y las basadas en ARGB. El conector JARGB_V2 admite hasta 240 LED RGB direccionables individualmente con una potencia nominal máxima de 3A (5V).

Pin	Nombre de la señal	Pin	Nombre de la señal
1	+5V	2	Data
3	No Pin	4	Ground

Conexión de tira LED RGB direccionable

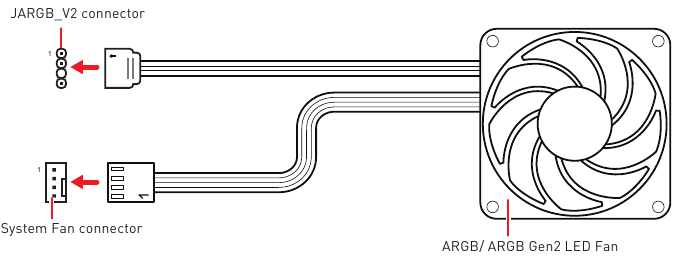

Conexión de ventilador LED RGB direccionable

No conecte el tipo incorrecto de tiras LED. El conector JRGB y el conector JARGB_V2 proporcionan diferentes voltajes, y la conexión de la tira LED ARGB de 5 V al conector JRGB provocará daños en la tira LED.

• Si conecta tiras LED ARGB Gen1 y ARGB Gen2 en el mismo conector, puede causar problemas. Por favor, no mezcle tiras LED ARGB Gen1 y ARGB Gen2 juntas.
• Se recomienda instalar tiras LED con la misma especificación para lograr los mejores efectos.
• Siempre apague la fuente de alimentación y desenchufe el cable de alimentación de la toma de corriente antes de instalar o quitar la tira LED RGB direccionable.
• Por favor, utilice el software de MSI para controlar la tira LED extendida.

LED integrados

EZ Debug LED

Estos LED indican el estado de depuración de la placa base.

CPU - indica que la CPU no se detecta o falla.
DRAM - indica que la DRAM no se detecta o falla.
VGA - indica que la GPU no se detecta o falla.
BOOT - indica que el dispositivo de arranque no se detecta o falla.

Instalación del SO, los drivers y MSI Center

Descargue y actualice las últimas utilidades y drivers en www.msi.com

Instalación de Windows 10/ Windows 11

1. Encienda el ordenador.
2. Inserte el disco/USB de instalación de Windows 10/ Windows 11 en su ordenador.
3. Presione el botón "Restart" (Reiniciar) en la carcasa del ordenador.
4. Presione la tecla F11 durante el POST (Power-On Self Test) del ordenador para entrar en el menú de arranque (Boot Menu).
5. Seleccione el disco/USB de instalación de Windows 10/ Windows 11 en el menú de arranque (Boot Menu).
6. Presione cualquier tecla si la pantalla muestra el mensaje "Press any key to boot from CD or DVD..." (Presione cualquier tecla para arrancar desde el CD o DVD...). Si no, por favor, ignore este paso.
7. Siga las instrucciones en la pantalla para instalar Windows 10/ Windows 11.

Instalación de drivers con el instalador de utilidades de drivers MSI (MSI Driver Utility Installer)

• Algunos chips de red nuevos no son soportados de forma nativa por Windows 10/ Windows 11. Se recomienda que el "LAN driver" (driver de LAN) se instale antes de instalar los drivers con el instalador de utilidades de drivers MSI (MSI Driver Utility Installer). Consulte www.msi.com para instalar el driver de LAN para su placa base.
• El instalador de utilidades de drivers MSI (MSI Driver Utility Installer) solo aparecerá una vez. Si lo cancela o cierra durante el proceso, consulte el capítulo de Live Update del manual de MSI Center para instalar los drivers. También puede ir a www.msi.com para buscar su placa base y descargar los drivers.
• El instalador de utilidades de drivers MSI (MSI Driver Utility Installer) necesita ser instalado a través de internet.

1. Inicie su ordenador en Windows 10/ Windows 11.
2. Seleccione Inicio > Configuración > Windows Update, y luego seleccione Buscar actualizaciones.

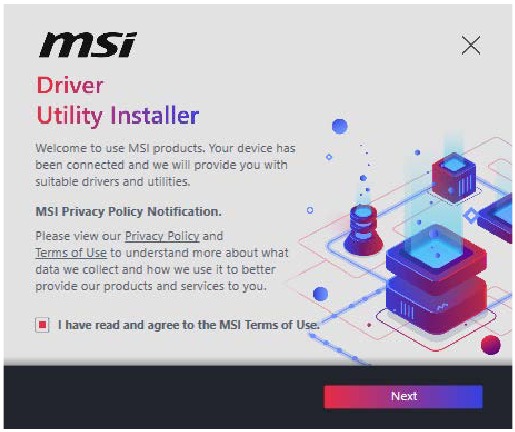

3. El instalador de utilidades de drivers MSI (MSI Driver Utility Installer) aparecerá automáticamente.

4. Seleccione la casilla de verificación "I have read and agree to the MSI Terms of Use" (He leído y acepto los términos de uso de MSI), y luego haga clic en "Next" (Siguiente).

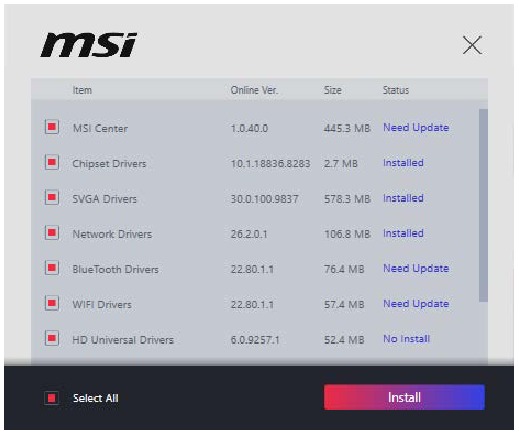

5. Marque la casilla de verificación "Select All" (Seleccionar todo) en la esquina inferior izquierda y haga clic en "Install" (Instalar) para instalar MSI Center y los drivers. El progreso de la instalación se mostrará en la parte inferior.

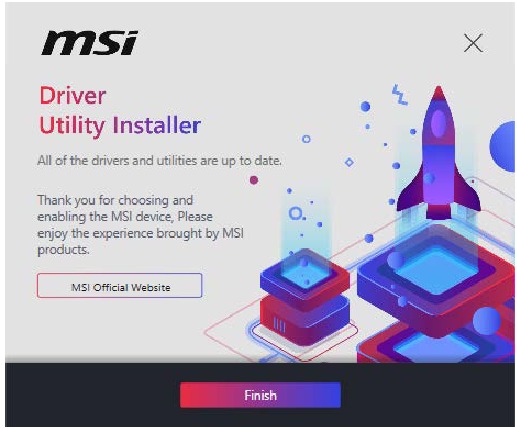

6. Una vez que el progreso se ha completado, haga clic en "Finish" (Finalizar).

MSI Center

MSI Center es una aplicación que le ayuda a optimizar fácilmente la configuración del juego y a utilizar sin problemas los softwares de creación de contenido. También le permite controlar y sincronizar los efectos de luz LED en los PCs y otros productos MSI. Con MSI Center, puede personalizar los modos ideales, supervisar el rendimiento del sistema y ajustar la velocidad del ventilador.

Guía del usuario de MSI Center

Si desea obtener más información sobre MSI Center, consulte http://download.msi.com/manual/mb/MSICENTER.pdf o escanee el código QR para acceder.

Las funciones pueden variar dependiendo del producto que tenga.

UEFI BIOS

MSI UEFI BIOS es compatible con la arquitectura UEFI (Unified Extensible Firmware Interface). UEFI tiene muchas funciones y ventajas nuevas que el BIOS tradicional no puede lograr, y reemplazará por completo al BIOS en el futuro. El MSI UEFI BIOS utiliza UEFI como modo de arranque por defecto para aprovechar al máximo las capacidades del nuevo chipset.

El término BIOS en esta guía del usuario se refiere a UEFI BIOS a menos que se indique lo contrario.

Ventajas de UEFI

• Arranque rápido - UEFI puede arrancar directamente el sistema operativo y guardar el proceso de autocomprobación del BIOS. Y también elimina el tiempo de cambiar al modo CSM durante el POST.
• Soporta particiones de disco duro de más de 2 TB.
• Soporta más de 4 particiones primarias con una tabla de particiones GUID (GPT).
• Soporta un número ilimitado de particiones.
• Soporta las capacidades completas de los nuevos dispositivos - los nuevos dispositivos pueden no proporcionar compatibilidad con versiones anteriores.
• Soporta el inicio seguro - UEFI puede comprobar la validez del sistema operativo para asegurar que ningún malware manipule el proceso de inicio.

Casos de UEFI incompatibles

• Sistema operativo Windows de 32 bits - esta placa base solo soporta el sistema operativo Windows 10/ Windows 11 de 64 bits.
• Tarjeta gráfica antigua - el sistema detectará su tarjeta gráfica. Si utiliza tarjetas gráficas antiguas, puede mostrar un mensaje de advertencia "There is no GOP (Graphics Output protocol) support detected in this graphics card" (No se ha detectado soporte GOP (protocolo de salida de gráficos) en esta tarjeta gráfica).

Le recomendamos que la reemplace por una tarjeta gráfica que soporte GOP/UEFI o que utilice la CPU con gráficos integrados para tener una función normal.

¿Cómo comprobar el modo BIOS?

1. Encienda su ordenador.
2. Presione la tecla "Delete" (Supr), cuando el mensaje "Press DEL key to enter Setup Menu, F11 to enter Boot Menu" (Presione la tecla Supr para entrar en el menú de configuración, F11 para entrar en el menú de arranque) aparezca en la pantalla durante el proceso de arranque.
3. Después de entrar en la BIOS, puede comprobar el "BIOS Mode" (Modo BIOS) en la parte superior de la pantalla.


Configuración de la BIOS

La configuración por defecto ofrece el rendimiento óptimo para la estabilidad del sistema en condiciones normales. Debe mantener siempre la configuración por defecto para evitar posibles daños en el sistema o fallos de arranque, a menos que esté familiarizado con la BIOS.

• Los elementos de la BIOS se actualizan continuamente para mejorar el rendimiento del sistema. Por lo tanto, la descripción puede ser ligeramente diferente de la última BIOS y debe ser solo para referencia. También puede consultar el panel de información de "HELP" (Ayuda) para la descripción del elemento de la BIOS.
• Las pantallas, opciones y configuraciones de la BIOS variarán dependiendo de su sistema.

Entrando en la configuración de la BIOS

Presione la tecla "Delete" (Supr), cuando el mensaje "Press DEL key to enter Setup Menu, F11 to enter Boot Menu" (Presione la tecla Supr para entrar en el menú de configuración, F11 para entrar en el menú de arranque) aparezca en la pantalla durante el proceso de arranque.

Tecla de función

F1:	Lista de ayuda general
F2:	Añadir/ Eliminar un elemento favorito
F3:	Entrar en el menú de Favoritos
F4:	Entrar en el menú de Especificaciones de la CPU
F5:	Entrar en el menú Memory-Z
F6:	Cargar los valores predeterminados optimizados
F7:	Cambiar entre el modo Avanzado y el modo EZ
F8:	Cargar el perfil de Overclocking
F9:	Guardar el perfil de Overclocking
F10:	Guardar los cambios y reiniciar*
F12:	Tomar una captura de pantalla y guardarla en una unidad flash USB (solo formato FAT/ FAT32).
Ctrl+F:	Entrar en la página de búsqueda

* Cuando presiona F10, aparece una ventana de confirmación y proporciona la información de modificación. Seleccione entre "Yes" (Sí) o "No" (No) para confirmar su elección.

Guía del usuario de la BIOS

Si desea conocer más instrucciones sobre la configuración de la BIOS, consulte https://download.msi.com/archive/mnu_exe/mb/Intel700BIOS.pdf o escanee el código QR para acceder.

Las funciones pueden variar dependiendo del producto que tenga.

Restablecimiento de la BIOS

Es posible que necesite restaurar la configuración por defecto de la BIOS para resolver ciertos problemas. Hay varias maneras de restablecer la BIOS:

• Vaya a la BIOS y pulse F6 para cargar los valores predeterminados optimizados.
• Cortocircuite el jumper Clear CMOS en la placa base.

Asegúrese de que el ordenador está apagado antes de borrar los datos del CMOS. Consulte la sección del jumper Clear CMOS para restablecer la BIOS.

Actualización de la BIOS

Actualización de la BIOS con M-FLASH

Antes de actualizar:
Descargue el último archivo de la BIOS que coincida con el modelo de su placa base desde el sitio web de MSI. Y luego guarde el archivo de la BIOS en la unidad flash USB.

Actualización de la BIOS:

1. Cambie a la ROM de la BIOS de destino mediante el conmutador Multi-BIOS. Por favor, ignore este paso si su placa base no tiene este conmutador.
2. Inserte la unidad flash USB que contiene el archivo de actualización en el puerto USB.
3. Por favor, consulte los siguientes métodos para entrar en el modo flash.
   • Reinicie y pulse la tecla Ctrl + F5 durante el POST y haga clic en "Yes" (Sí) para reiniciar el sistema.
     Pulse <Ctrl+F5> para activar M-Flash para la actualización de la BIOS.

   • Reinicie y pulse la tecla Del durante el POST para entrar en la BIOS. Haga clic en el botón M-FLASH y haga clic en "Yes" (Sí) para reiniciar el sistema.

4. Seleccione un archivo de la BIOS para realizar el proceso de actualización de la BIOS.
5. Cuando se le solicite, haga clic en "Yes" (Sí) para empezar a recuperar la BIOS.
6. Después de que el proceso de flasheo se complete al 100%, el sistema se reiniciará automáticamente.

Actualización de la BIOS con MSI Center

Antes de actualizar:

• Asegúrese de que el driver de LAN ya está instalado y la conexión a Internet está configurada correctamente.
• Por favor, cierre todo el software de aplicación antes de actualizar la BIOS.

Para actualizar la BIOS:

1. Instale y ejecute MSI Center y vaya a la página "Support" (Soporte).
2. Seleccione "Live Update" (Actualización en vivo) y haga clic en el botón "Advance" (Avanzado).
3. Seleccione el archivo de la BIOS y haga clic en el botón "Install" (Instalar).
4. Aparecerá el recordatorio de instalación, luego haga clic en el botón "Install" (Instalar) en él.
5. El sistema se reiniciará automáticamente para actualizar la BIOS.
6. Después de que el proceso de flasheo se complete al 100%, el sistema se reiniciará automáticamente.

Información de seguridad

• Los componentes incluidos en este paquete son propensos a sufrir daños por descarga electrostática (ESD). Siga estas instrucciones para garantizar un montaje correcto del ordenador.
• Asegúrese de que todos los componentes estén bien conectados. Las conexiones sueltas pueden hacer que el ordenador no reconozca un componente o no se inicie.
• Sujete la placa base por los bordes para evitar tocar los componentes sensibles.
• Se recomienda usar una pulsera antiestática (ESD) al manipular la placa base para evitar daños electrostáticos. Si no dispone de una pulsera antiestática, descárguese de electricidad estática tocando otro objeto metálico antes de manipular la placa base.
• Guarde la placa base en un contenedor de protección electrostática o sobre una almohadilla antiestática siempre que la placa base no esté instalada.
• Antes de encender el ordenador, asegúrese de que no haya tornillos sueltos ni componentes metálicos en la placa base o en cualquier lugar dentro de la carcasa del ordenador.
• No arranque el ordenador antes de que se complete la instalación. Esto podría causar daños permanentes a los componentes, así como lesiones al usuario.
• Si necesita ayuda durante algún paso de la instalación, consulte a un técnico informático certificado.
• Apague siempre la fuente de alimentación y desenchufe el cable de alimentación de la toma de corriente antes de instalar o retirar cualquier componente del ordenador.
• Conserve esta guía del usuario para futuras consultas. ∙ Mantenga esta placa base alejada de la humedad.
• Asegúrese de que su toma de corriente proporcione el mismo voltaje que el indicado en la PSU (Unidad de fuente de alimentación), antes de conectar la PSU (Unidad de fuente de alimentación) a la toma de corriente.
• Coloque el cable de alimentación de tal manera que la gente no pueda pisarlo. No coloque nada sobre el cable de alimentación.
• Todas las precauciones y advertencias de la placa base deben tenerse en cuenta.
• Si se produce alguna de las siguientes situaciones, haga que el personal de servicio revise la placa base:
• Ha penetrado líquido en el ordenador.
• La placa base ha estado expuesta a la humedad.
• La placa base no funciona bien o no puede hacer que funcione según la guía del usuario.
• La placa base se ha caído y dañado.
• La placa base tiene signos evidentes de rotura.
• No deje esta placa base en un entorno superior a 60°C (140°F), ya que podría dañarla.

Documentos / Recursos

Referencias

• MSI® HOW-TO install front panel connectors (JFP1) - YouTube
• MSI® HOW-TO Install motherboard with torque screwdriver - YouTube
• MSI® HOW-TO Install graphics card on PCIe x16 slot with butterfly lock - YouTube
• MSI® HOW TO Install uninstall Intel LGA 1700 CPU - YouTube
• MSI® HOW-TO install or uninstall DIMM memory modules - YouTube
• MSI® HOW-TO install power supply connectors - YouTube
• MSI® HOW-TO install SATA HDD - YouTube
• MSI - Redirect
• http://download.msi.com/manual/mb/MSICENTER.pdf
• https://download.msi.com/archive/mnu_exe/mb/Intel700BIOS.pdf

Descargar el manual

Aquí puede descargar la versión PDF completa del manual. Puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.

Descargar MSI MAG B760 TOMAHAWK WIFI - Manual de la placa base

Idiomas disponibles

• English
• Deutsch
• Français
• Mexicano
• Dutch
