Manual del TESTO 540

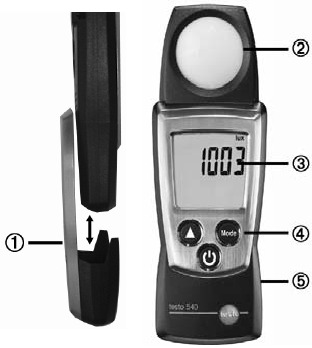

Manual breve del producto

1. Tapa de protección: Posición de estacionamiento
2. Sensor de luz
3. Pantalla
4. Teclas de control
5. Compartimento de la batería (en la parte posterior)

Ajustes básicos
Instrumento apagado > mantenga pulsado 2 s > seleccione con , confirme con :
Función de apagado automático: OFF, ON

Encendido del instrumento
Pulse .

Encendido de la luz de la pantalla (durante 10 s)
Instrumento encendido > pulse

Seleccionar tamaño de pantalla
Instrumento encendido > seleccione con :
lux, ftc

Seleccionar modo de visualización
Instrumento encendido > seleccione con :
Lectura actual > Hold: Las lecturas se mantienen > Max: Valores máximos > Min: Valores mínimos

Apagado del instrumento:
Instrumento encendido > mantenga pulsado 2 s.

Especificaciones

Funciones y uso
El testo 540 es un instrumento de medición de la iluminancia. Normalmente se utiliza para medir la iluminancia, por ejemplo, en los puestos de trabajo.

Datos técnicos
Datos de medición

• Sensor:
  Fotodiodo
• Parámetros:
  Lux (lm/m 2 ), foot candle (lm/ft 2 )
• Rangos de medición:
  0...99999 Lux, 0...93000 ftc
• Resoluciones:
  1 Lux (0...19,999 Lux), 10 Lux (resto del rango)
  0.1 ftc (0...1,858.0 Lux), 1 ftc (resto del rango)
• Precisión (Temperatura nominal 25°C, ±1 dígito):
  ± 3% a referencia (Clase B, DIN 5032 parte 7)
• Tasa de medición:
  0.5 s

Otros datos del instrumento

• Clase de protección: IP40
• Condiciones ambientales:
  0...50°C, 32...122°F
• Condiciones de almacenamiento/transporte:
  -40...70°C, -40...158°F
• Suministro de tensión:
  2x 1.5 V tipo AAA
• Duración de la batería:
  200 h (sin luz de pantalla)
• Dimensiones:
  133x46x25mm / 5.2x1.8x1.0 in (incl. tapa de protección)
• Peso: 95 g / 3.4 oz (incl. pilas y tapa de protección)

Directivas, normas y pruebas

• Directiva CE: 2004/108/CEE

Garantía

• Duración: 2 años

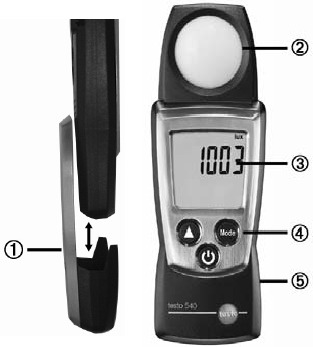

Descripción del producto

De un vistazo

1. Tapa de protección: Posición de estacionamiento
2. Sensor de luz
3. Pantalla
4. Teclas de control
5. Compartimento de la batería (en la parte posterior)

Primeros pasos

Inserción de las pilas

1. Para abrir el compartimento de las pilas, empuje la tapa de las pilas hacia abajo.
2. Inserte las pilas (2x 1.5 V tipo AAA). ¡Respete la polaridad!
3. Para cerrar el compartimento de las pilas, vuelva a empujar la tapa de las pilas.

Ajustes básicos en el modo de configuración

Funciones ajustables

• Función de apagado automático: OFF, ON (el instrumento se apaga automáticamente si no se pulsa ninguna tecla durante 10 minutos)

1. Al encender el instrumento, mantenga pulsado hasta que y aparezcan en la pantalla (modo de configuración).
   • Se muestra la función ajustable. El ajuste actual parpadea.
2. Pulse varias veces hasta que parpadee el ajuste deseado.
3. Pulse para confirmar la entrada.
   • El instrumento cambia al modo de medición.

Uso del producto

Para garantizar lecturas correctas: Sujete el instrumento horizontalmente de modo que el sensor de luz esté orientado hacia arriba.

Encendido del instrumento

• Pulse .
  • Se abre el modo de medición.

Encendido de la luz de la pantalla

El instrumento está encendido.

• Pulse .
  • La luz de la pantalla se apaga automáticamente si no se pulsa ninguna tecla durante 10 segundos.

Cambio de la unidad de parámetro

• Pulse hasta que aparezca la unidad deseada.

Unidades ajustables

• lux
• ftc

Cambio de la vista de la pantalla

Vistas ajustables

• Lectura actual
• Hold: Las lecturas se mantienen.
• Max: Valores máximos desde la última vez que se encendió o reinició el instrumento.
• Min: Valores mínimos desde la última vez que se encendió o reinició el instrumento.

• Pulse varias veces hasta que aparezca la vista deseada.

Restablecimiento de los valores Max/Min

1. Pulse varias veces hasta que aparezca la vista deseada.
2. Pulse y manténgalo pulsado hasta que aparezca .
3. Repita los pasos 1 y 2 para todos los valores que deban restablecerse.

Apagado del instrumento

• Pulse y manténgalo pulsado hasta que se apague la pantalla.

Mantenimiento del producto

Cambio de las pilas

1. Para abrir el compartimento de las pilas, empuje la tapa de las pilas hacia abajo.
2. Retire las pilas usadas e inserte pilas nuevas (2x 1.5 V tipo AAA). ¡Respete la polaridad!
3. Para cerrar el compartimento de las pilas, vuelva a empujar la tapa de las pilas.

Limpieza de la carcasa

• Limpie la carcasa con un paño húmedo (agua jabonosa) si está sucia.
  ¡No utilice agentes de limpieza o disolventes agresivos!

Preguntas y respuestas

Pregunta	Posibles causas/soluciones
Hola	Lecturas fuera del rango de medición (demasiado altas: respete el rango de medición permitido.
	Capacidad residual <10 min: cambie las pilas.

Si no hemos podido responder a su pregunta, póngase en contacto con su distribuidor o con el servicio de atención al cliente de Testo. Los datos de contacto se pueden encontrar en la tarjeta de garantía o en Internet en: www.testo.com

Seguridad

Acerca de este documento

• Preste especial atención a la información destacada por los siguientes símbolos:

Importante.

Evite lesiones personales/daños en el equipo

• Utilice el instrumento de medición correctamente, solo para el propósito previsto y dentro de los parámetros especificados en los datos técnicos. No utilice la fuerza.
• No guarde nunca el producto junto con disolventes, ácidos u otras sustancias agresivas.
• Solo realice los trabajos de mantenimiento y reparación que se describen en la documentación. Siga los pasos prescritos al hacerlo. Utilice solo piezas de repuesto OEM de Testo.
