Manual de EDIFIER S360DB (EDF100043)

Contenido

1 Qué hay en la caja
2 Ilustraciones
3 Mando a distancia
4 Conexiones
5 Entrada óptica y coaxial
6 Entrada PC/AUX
7 Entrada Bluetooth
8 Especificaciones
9 Resolución de problemas
10 Referencias
11 Descargar el manual
12 En otros idiomas

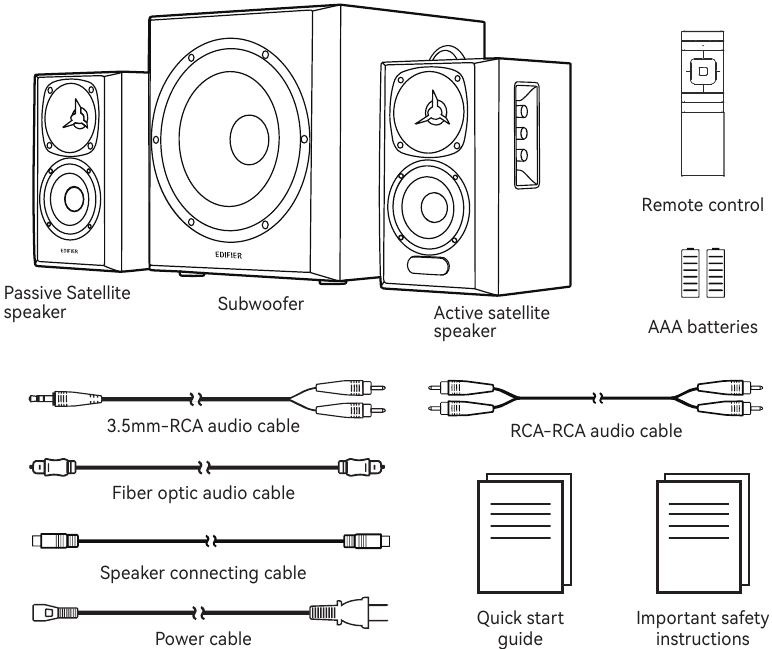

Qué hay en la caja

Nota:

Las imágenes son solo para fines ilustrativos y pueden diferir del producto real.
Debido a la necesidad de mejoras técnicas y actualización del sistema, la información y las especificaciones contenidas en este documento pueden ser ligeramente diferentes del producto real. Si se encuentra alguna diferencia, prevalecerá el producto real.

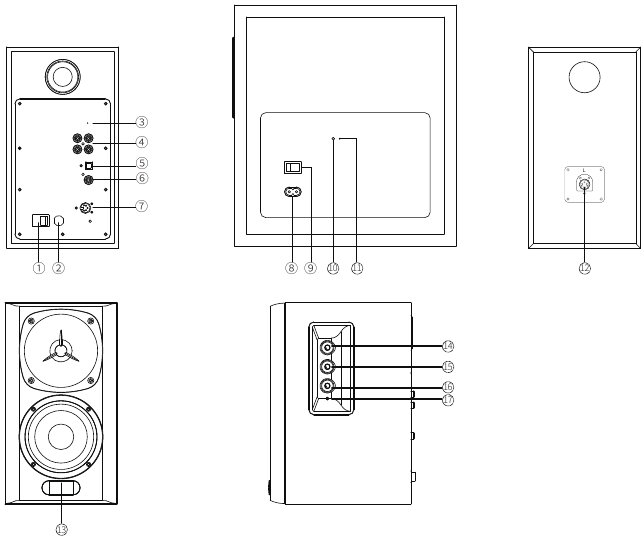

Ilustraciones

Interruptor de encendido del altavoz satélite
Cable de alimentación
Emparejamiento del subwoofer
Entrada PC/AUX
Entrada óptica
Entrada coaxial
Para altavoz satélite pasivo
Conector del cable de alimentación
Interruptor de encendido del subwoofer
Indicador de estado
Emparejar con el altavoz satélite
Conectar al altavoz satélite activo
Pantalla LED
Control de agudos
Control de graves
Ajuste de volumen/selector de entrada
Indicador de estado

Mando a distancia

Encendido/apagado
Silenciar
Indicador del mando a distancia
Entrada óptica
Entrada coaxial
Pista anterior/siguiente (solo fuentes de audio Bluetooth)
Subir/bajar volumen
Reproducir/pausar (solo fuentes de audio Bluetooth)
Entrada AUX
Entrada PC
Entrada Bluetooth
Mantenga pulsado para desconectar Bluetooth (estado conectado)

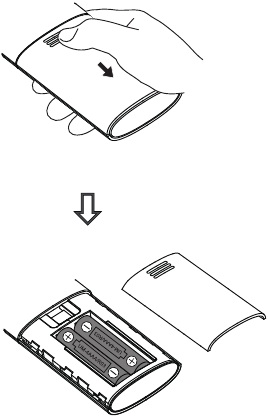

Como muestra la ilustración, pulse la tapa de la batería del mando a distancia hacia abajo con el pulgar y siga la dirección de la flecha para retirar la tapa, utilice dos pilas AAA (tenga en cuenta los polos "+" y "-").
La vida útil de la batería suele ser de unos 6 meses; sustitúyalas cuando el mando a distancia no sea sensible o la distancia de control se acorte.
Nunca utilice pilas viejas y nuevas juntas.

Nota:

No coloque el mando a distancia en lugares calurosos y húmedos.
No cargue las pilas.
Retire las pilas cuando no se utilicen durante un período prolongado para evitar fugas de la batería.
La batería no debe exponerse a un calor excesivo como la luz solar directa, el fuego o similares.
Peligro de explosión si la batería se sustituye incorrectamente. Sustitúyala solo por el mismo tipo o equivalente.

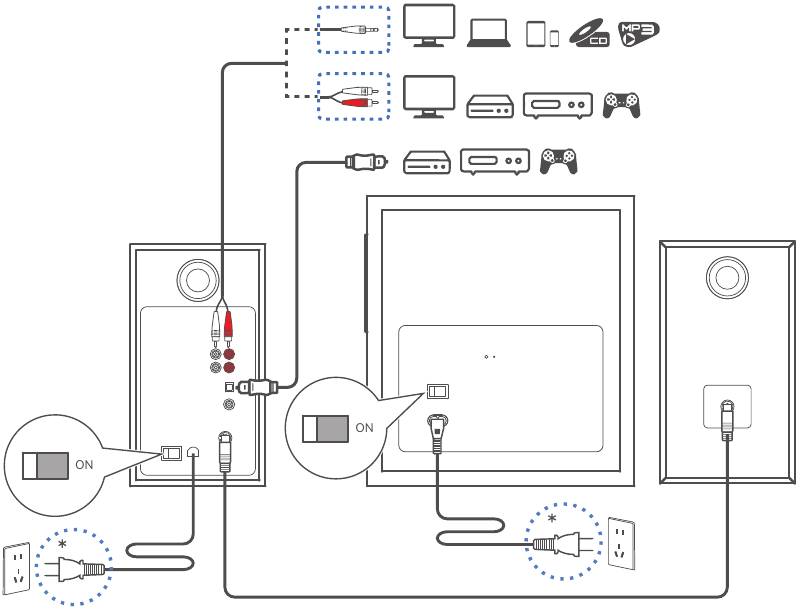

Conexiones

Entrada de alimentación: 100-240 V~ 50/60 Hz 400 mA
* Este tipo de enchufe solo tiene fines ilustrativos.

Volver a emparejar manualmente el subwoofer y el altavoz satélite
El altavoz satélite activo se ha emparejado con el subwoofer en la fábrica antes del envío. Después de encenderse, se volverán a conectar automáticamente y el indicador en el panel posterior del subwoofer se iluminará en rojo fijo. Si la conexión inalámbrica no se reanuda, siga los pasos a continuación para el emparejamiento manual.

Encienda el altavoz satélite activo y, a continuación, mantenga pulsado el botón "Pair" (Emparejar) en su panel posterior durante 2 segundos.
Mantenga pulsado el botón "Pair" (Emparejar) en el panel posterior del subwoofer durante 2 segundos. El indicador rojo en su panel posterior parpadeará rápidamente.
Espere hasta que el indicador rojo en el panel posterior del subwoofer esté encendido constantemente. Entonces se completa el emparejamiento y se establece la conexión inalámbrica.

Nota: Si el indicador rojo en el panel posterior del subwoofer tiene un patrón de respiración, indica que el subwoofer está desconectado y entra en modo de espera. Repita los pasos anteriores.

El indicador LED parpadea con un patrón de respiración: el subwoofer está desconectado y entra en modo de espera
El indicador LED parpadea rápidamente: el subwoofer entra en modo de emparejamiento
El indicador LED está constantemente encendido: el subwoofer está conectado y funciona normalmente

Entrada óptica y coaxial

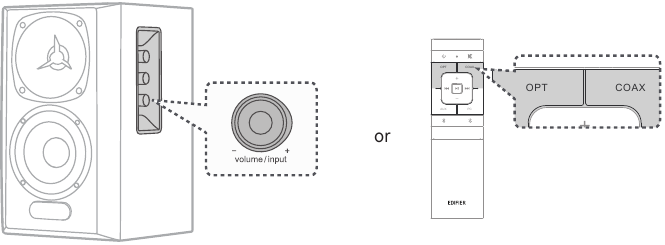

Pulse el botón "OPT/COX" en el mando a distancia o el mando de ajuste de volumen/selector de entrada en el altavoz satélite activo para seleccionar la entrada OPT/COX; el indicador en el altavoz satélite activo está ahora encendido.
Conecte la fuente de audio (como la caja STB y el reproductor de Blu-ray, etc.) a la entrada OPT/COX en el panel posterior del altavoz satélite activo utilizando el cable de audio de fibra óptica incluido o el cable de audio coaxial excluido.
Reproduzca música y ajústela al volumen deseado.

Nota:
Solo las señales de audio PCM estándar (44,1 kHz/48 kHz/96 kHz/192 kHz) funcionan en modo óptico/coaxial.

Entrada PC/AUX

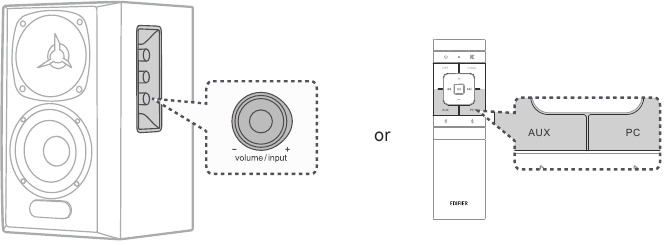

Pulse el botón "PC/AUX" en el mando a distancia o el mando de ajuste de volumen/selector de entrada en el altavoz satélite activo para seleccionar la entrada PC/AUX; el indicador en el altavoz satélite activo está ahora encendido.
Conecte la fuente de audio (como el teléfono móvil, la tableta, etc.) a la entrada PC/AUX en el panel posterior del altavoz satélite activo (tenga en cuenta la coincidencia de colores) utilizando el cable de audio de 3,5 mm a RCA incluido.
Reproduzca música y ajústela al volumen deseado.

Entrada Bluetooth

Pulse el botón "" en el mando a distancia o el mando de ajuste de volumen/selector de entrada en el altavoz satélite activo para seleccionar la entrada Bluetooth; el indicador en el altavoz satélite activo está ahora encendido.
Configure su dispositivo Bluetooth (teléfono móvil, tableta, etc.) para buscar y seleccionar "EDIFIER S360DB".

Nota:
* El Bluetooth del S360DB solo se puede buscar y conectar utilizando la entrada Bluetooth. La conexión Bluetooth existente se desconectará una vez que el altavoz se cambie a otras entradas de audio. Cuando se vuelva a cambiar a la entrada Bluetooth, el altavoz intentará conectarse al último dispositivo de fuente de audio Bluetooth conectado.
* El código PIN para la conexión es "0000" si es necesario.
* Para desconectarse del dispositivo Bluetooth actual, mantenga pulsado el botón "" en el mando a distancia durante 2 segundos.
* Para disfrutar de todas las funciones Bluetooth de este producto, asegúrese de que su dispositivo de fuente de audio sea compatible con los perfiles A2DP y AVRCP.
* La conectividad y compatibilidad de Bluetooth pueden ser diferentes entre los diferentes dispositivos de origen, dependiendo de las versiones de software de los dispositivos de origen.
* El decodificador Qualcomm aptX incorporado en el producto ayuda a lograr una mejor calidad de sonido de transmisión inalámbrica, por lo tanto, utilice el dispositivo compatible con Qualcomm aptX como fuente de audio.

Especificaciones

Potencia de salida total (RMS):
R/L (agudos): 10 W+10 W
R/L (rango medio y graves): 30 W+30 W
SW (subwoofer): 75 W

Respuesta de frecuencia: R/L: 136 Hz-40 kHz, SW: 41 Hz-150 Hz

Resolución de problemas

No se puede conectar a su dispositivo Bluetooth

Asegúrese de que la distancia entre este producto y su dispositivo Bluetooth sea inferior a 10 metros y de que no haya obstáculos entre ellos.
Asegúrese de que ningún dispositivo esté conectado a este producto a través de Bluetooth.
Asegúrese de que este producto esté en modo de emparejamiento Bluetooth. Si no es así, cámbielo manualmente a este modo.
Reinicie este producto, active la función Bluetooth en su dispositivo Bluetooth y, a continuación, inténtelo de nuevo.
Restablezca este producto a la configuración de fábrica e inténtelo de nuevo.

Sin alimentación

Asegúrese de que el cable de alimentación esté conectado correctamente.
Asegúrese de que la fuente de alimentación no esté desconectada.
Asegúrese de que el botón de alimentación principal en el panel posterior esté en "ON" (encendido).

Sin sonido

Asegúrese de que este producto esté encendido.
Asegúrese de que este producto y su dispositivo estén conectados correctamente.
Asegúrese de que la reproducción no esté en pausa.
Asegúrese de que este producto y su dispositivo no estén silenciados.
Aumente el volumen de este producto y de su dispositivo.

Ruido procedente de la unidad

Los altavoces EDIFIER generan poco ruido, mientras que el ruido de fondo de algunos dispositivos de audio es demasiado alto. Desconecte los cables de audio y suba el volumen. Si no se oye ningún sonido a 1 metro del altavoz, no hay ningún problema con este producto.

Para obtener más información sobre EDIFIER, visite www.edifier.com
Para consultas sobre la garantía de EDIFIER, visite la página del país correspondiente en www.edifier.com y revise la sección titulada Términos de la garantía.
EE. UU. y Canadá: service@edifier.ca
Sudamérica: Visite www.edifier.com (inglés) o www.edifierla.com (español/portugués) para obtener información de contacto local.

Referencias

Descargar el manual

Aquí puede descargar la versión PDF completa del manual. Puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.

Descargar Manual de EDIFIER S360DB (EDF100043)
