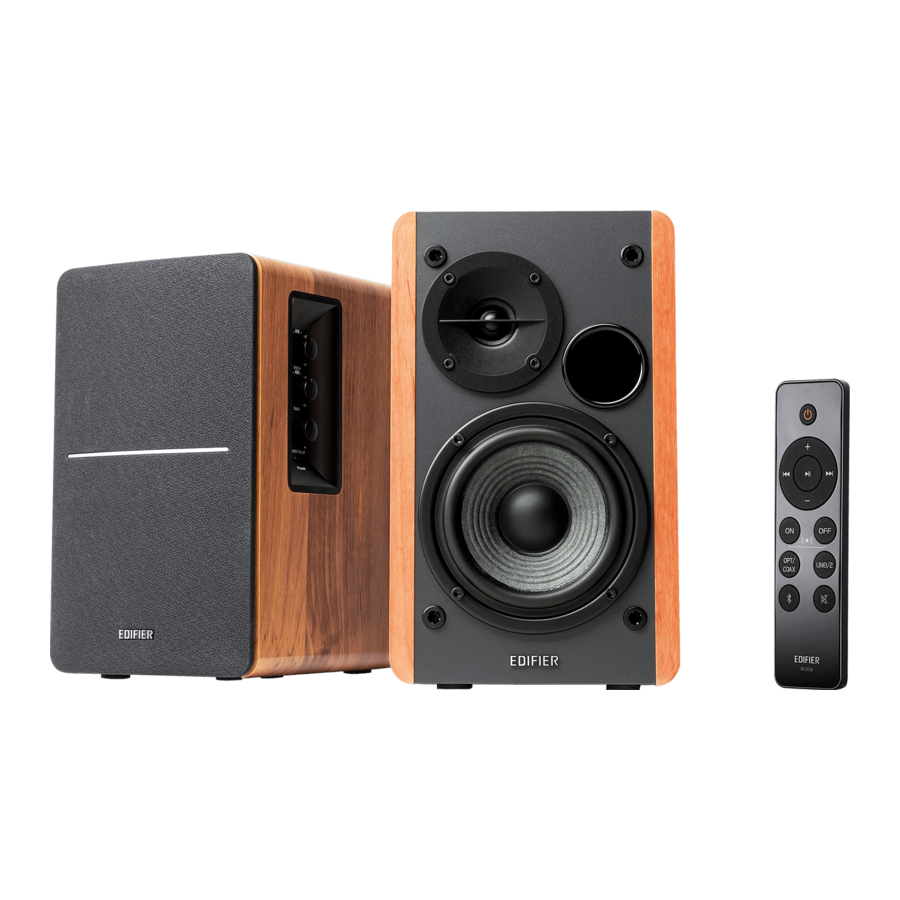

Manual del Altavoz Activo EDIFIER R1280DBs

Instrucción de seguridad importante

1. Por favor, lea las instrucciones cuidadosamente. Guárdelo en un lugar seguro para futuras referencias.
2. Utilice solo accesorios aprobados por el fabricante.
3. Instale el instrumento correctamente siguiendo las instrucciones en la sección de conexión del dispositivo.
4. Se recomienda utilizar el producto en un entorno de 0-35℃.
5. Para reducir el riesgo de incendio y descarga eléctrica, no exponga el producto a la lluvia ni a la humedad.
6. No use este producto cerca del agua. No sumerja el producto en ningún líquido ni lo exponga a goteos o salpicaduras.
7. No instale ni use este producto cerca de ninguna fuente de calor (por ejemplo, radiador, calentador, estufa u otros dispositivos que generen calor).
8. No coloque ningún objeto lleno de líquidos, como jarrones, sobre el producto; tampoco debe colocarse fuego abierto, como velas encendidas, sobre el producto.
9. No bloquee ninguna abertura de ventilación. No inserte ningún objeto en las aberturas o ranuras de ventilación. Puede provocar incendios o descargas eléctricas.
10. Mantenga suficiente espacio libre alrededor del producto para mantener una buena ventilación (se recomienda un mínimo de 5 cm).
11. No fuerce un enchufe en el conector. Antes de la conexión, compruebe si hay obstrucciones en el conector y si el enchufe coincide con el conector y está orientado en la dirección correcta.
12. Mantenga los accesorios y piezas proporcionados (como tornillos) fuera del alcance de los niños para evitar que se los traguen por error.
13. No abra ni retire la carcasa usted mismo. Puede exponerle a voltajes peligrosos u otros riesgos peligrosos. Independientemente de la causa del daño (como cable o enchufe dañado, exposición a salpicaduras de líquido u objeto extraño que caiga dentro, exposición a la lluvia o la humedad, producto que no funciona o se cae, etc.), la reparación debe ser realizada por un profesional de servicio autorizado inmediatamente.
14. Antes de limpiar el producto con un paño seco, siempre apague el producto y desconecte primero el enchufe de alimentación.
15. Nunca use ácido fuerte, álcali, gasolina, alcohol u otros solventes químicos para limpiar la superficie del producto. Use solo solvente neutro o agua limpia para la limpieza.

La música excesivamente alta puede provocar la pérdida de audición. Por favor, mantenga el volumen en un rango seguro.

Eliminación correcta de este producto. Esta marca indica que este producto no debe eliminarse con otros residuos domésticos en toda la UE. Para evitar posibles daños al medio ambiente o a la salud humana debido a la eliminación incontrolada de residuos, recíclelo de forma responsable para promover la reutilización sostenible de los recursos materiales. Para devolver su dispositivo usado, utilice los sistemas de devolución y recogida o póngase en contacto con el minorista donde compró el producto. Pueden llevar este producto a un reciclaje seguro para el medio ambiente.

Úselo solo con el carro, soporte, trípode, soporte o mesa especificados por el fabricante, o vendidos con el aparato. Cuando se utiliza un carro, tenga cuidado al mover la combinación de carro/aparato para evitar lesiones por vuelco.

Advertencia de energía:

1. Coloque el producto cerca de la toma de corriente para facilitar su uso.
2. Antes de usarlo, asegúrese de que el voltaje de funcionamiento sea el mismo que el de su fuente de alimentación local. El voltaje de funcionamiento correcto se puede encontrar en la placa del producto.
3. Por motivos de seguridad, desenchufe el producto durante las tormentas eléctricas o cuando no se utilice durante períodos prolongados.
4. En condiciones normales, la fuente de alimentación puede calentarse. Mantenga una buena ventilación en el área y tenga cuidado.
5. Etiquetas de advertencia de seguridad en la carcasa o la parte inferior del producto o adaptador de corriente.

Este símbolo tiene como objetivo alertar al usuario de la presencia de voltaje peligroso no aislado dentro de la carcasa del producto que puede ser de magnitud suficiente para constituir un riesgo de descarga eléctrica para las personas.

Este símbolo tiene como objetivo advertir al usuario que no desmonte la carcasa del producto y que no hay piezas reemplazables por el usuario en el interior. Lleve el producto a un centro de servicio autorizado para su reparación.

Este símbolo indica que el producto es solo para uso en interiores.

Este símbolo indica que el producto es un dispositivo eléctrico de CLASE II o de doble aislamiento sin necesidad de conexión a tierra.

El enchufe de RED se utiliza como dispositivo de desconexión, el dispositivo de desconexión debe permanecer fácilmente operable.

Para productos inalámbricos:

1. El producto inalámbrico puede generar radiofrecuencias de onda corta e interferir con el uso normal de otros dispositivos electrónicos o equipos médicos.
2. Apague el producto cuando no esté permitido. No use el producto en instalaciones médicas, en aviones, en estaciones de servicio, cerca de puertas automáticas, sistemas automáticos de alarma contra incendios u otros dispositivos automatizados.
3. No use el producto cerca de un marcapasos dentro de un rango de 20 cm. Las ondas de radio pueden afectar el funcionamiento normal del marcapasos u otros dispositivos médicos.

Contenido de la caja

Mando a distancia

Altavoz pasivo

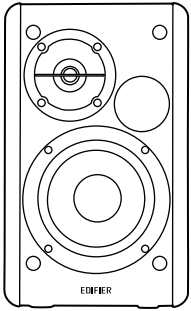

Altavoz activo

Cable de conexión del altavoz

Cable de audio RCA a RCA

Cable de audio de 3,5 mm a RCA

Cable de audio de fibra óptica

Manual del usuario

Nota: Las imágenes son solo para fines ilustrativos y pueden diferir del producto real.

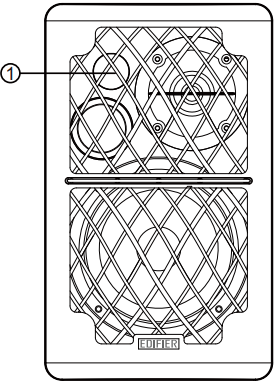

Ilustraciones

1. Receptor de infrarrojos/indicador de entrada
   Rojo: modo óptico/coaxial
   Azul: modo Bluetooth
   Verde: modo de entrada de línea 1/entrada de línea 2

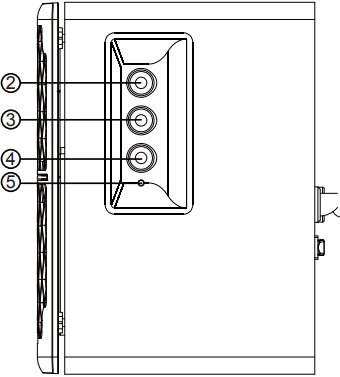

2. Dial de agudos
3. Dial de graves
4. Control de volumen maestro/selección de entrada
   Pulsar: cambio de modo de entrada (Line in 1→Line in 2→Optical→Coaxial→Bluetooth)
   Mantener pulsado: encendido/apagado
   Mantener pulsado: desconectar Bluetooth en modo Bluetooth

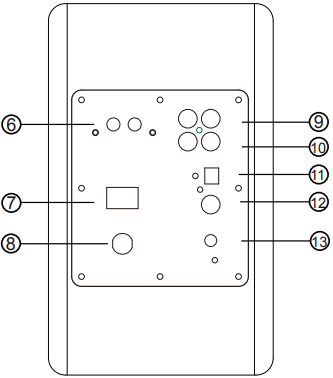

5. Indicador de encendido
6. Conectar al altavoz pasivo
7. Interruptor de encendido
8. Cable de alimentación
9. Entrada de línea 1
10. Entrada de línea 2
11. Entrada óptica
12. Entrada coaxial
13. Conectar al subwoofer externo

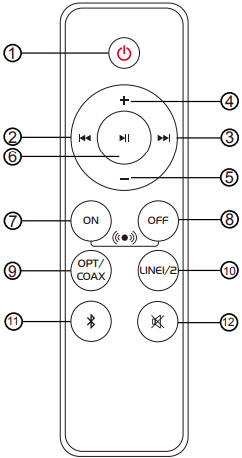

Mando a distancia

1. Encendido/apagado
2. Pista anterior (modo Bluetooth)
3. Pista siguiente (modo Bluetooth)
4. Subir volumen
5. Bajar volumen
6. Pausa/Reproducción ("Pause/play") (modo Bluetooth)
7. Extensión de campo de sonido habilitada
8. Extensión de campo de sonido deshabilitada
9. Modo óptico/coaxial
10. Modo de entrada de línea 1/entrada de línea 2
11. Modo Bluetooth (Mantener pulsado para desconectar Bluetooth)
12. Silenciar ("Mute")

Carga de la batería:

Consulte la ilustración para abrir el compartimento de la batería, inserte la batería CR2032 y cierre el compartimento.

1. No trague la batería; peligro de quemaduras químicas.
2. El producto incluye una batería de tipo botón. Tragar esta batería puede provocar lesiones o la muerte. No coloque la batería nueva o vieja donde los niños puedan alcanzarla.
3. No use el producto si la tapa de la batería falta o no está cerrada, y mantenga el control remoto inaccesible para los niños.
4. Diríjase al hospital inmediatamente si se traga la batería.

Nota:

1. No coloque el mando a distancia en lugares cálidos y húmedos.
2. No cargue las baterías.
3. Retire las baterías cuando no se utilicen durante un período prolongado.
4. La batería no debe exponerse a un calor excesivo, como la luz solar directa, el fuego o similares.
5. Peligro de explosión si la batería se reemplaza incorrectamente. Reemplace solo con el mismo tipo o equivalente.

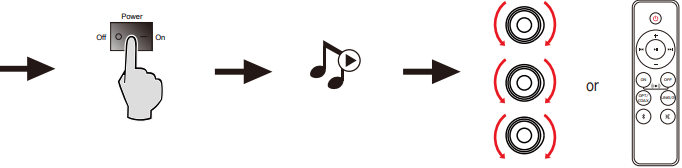

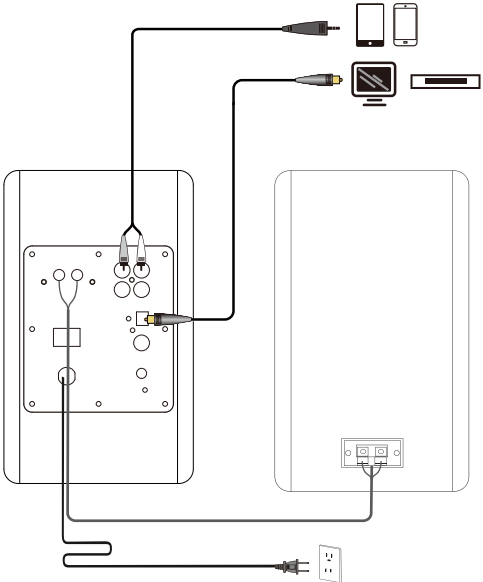

Conexión

El puerto "Sub Out" en el panel posterior del altavoz activo tiene una función de detección. Cuando el puerto está conectado con un subwoofer externo, los graves del altavoz se reducirán y los graves se emitirán principalmente desde el subwoofer conectado.

Modo de entrada de línea

O

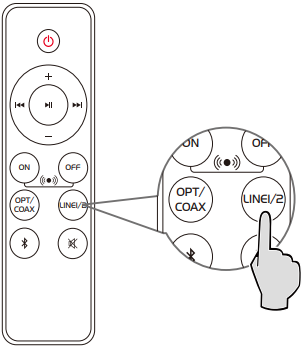

• Pulse el dial "volume/input" (volumen/entrada) en el panel lateral del altavoz activo, o pulse el botón " LINE1/2 " en el mando a distancia para cambiar al modo de entrada de línea 1/entrada de línea 2, la luz verde parpadeará una o dos veces.
• Conecte la fuente de audio (teléfono móvil, tableta, etc.) al puerto de entrada " Line In 1 " / " Line In 2 " (entrada de línea 1 / entrada de línea 2) (tenga en cuenta la coincidencia de colores) en el panel posterior del altavoz activo utilizando un cable de audio.
• Reproduzca música en el dispositivo conectado y ajuste la configuración al nivel deseado.

Modo óptico/coaxial

O

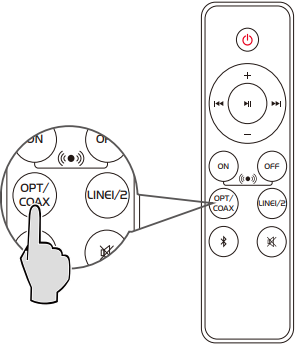

• Pulse el dial "volume/input" (volumen/entrada) en el panel lateral del altavoz activo, o pulse el botón " OPT/COAX " en el mando a distancia para cambiar al modo óptico/coaxial, la luz roja se encenderá.
• Conecte la fuente de audio (reproductor de Blu-ray, Set Top Box, etc.) al puerto de entrada " OPT " / " COAX " (óptico / coaxial) en el panel posterior del altavoz activo utilizando un cable de audio de fibra óptica o un cable de audio coaxial (no incluido).
• Reproduzca música en el dispositivo conectado y ajuste la configuración al nivel deseado.

Nota: En los modos óptico y coaxial, solo se puede decodificar la señal PCM con 44.1KHz/48KHz.

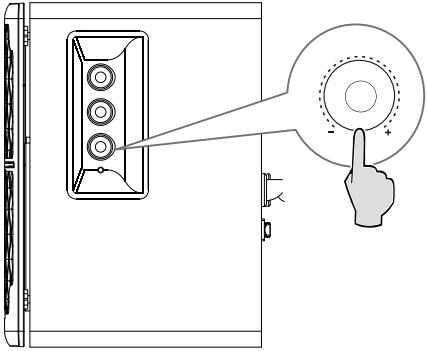

Modo Bluetooth

O

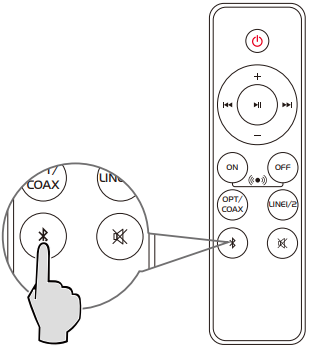

• Pulse el dial "volume/input" (volumen/entrada) en el panel lateral del altavoz activo, o pulse el botón " " en el mando a distancia para cambiar al modo Bluetooth, la luz azul se encenderá.
• Configure su dispositivo Bluetooth para buscar y conectarse a "EDIFIER R1280DBs".
• El código PIN para la conexión es "0000" si es necesario.

Nota:

• Para disfrutar de todas las funciones de Bluetooth de este producto, asegúrese de que su dispositivo fuente de audio tenga el perfil A2DP (Advanced Audio Distribution Profile) y el perfil AVRCP (Audio Video Remote Control Profile).
• La conectividad y la compatibilidad de Bluetooth pueden diferir entre los diferentes dispositivos fuente, según las versiones de software de los dispositivos fuente.

Especificaciones

Salida de potencia: R/L: 21W+21W

Respuesta de frecuencia: 51Hz-20KHz

Entradas de audio: Line In 1 (Entrada de línea 1), Line In 2 (Entrada de línea 2), Optical (Óptica), Coaxial (Coaxial), Bluetooth

Declaración para la UE

Banda de frecuencia: 2.402GHz ~ 2.480GHz

Salida de potencia de RF: ≤20 dBm (EIRP)

No existe restricción de uso.

Solución de problemas

Sin sonido

• Compruebe si el altavoz está encendido ("ON").
• Intente subir el volumen usando el control de volumen maestro o el mando a distancia.
• Asegúrese de que los cables de audio estén firmemente conectados y que la entrada esté configurada correctamente en los altavoces.
• Compruebe si hay una salida de señal de la fuente de audio.

No se puede conectar a través de Bluetooth

• Asegúrese de que el altavoz esté cambiado a la entrada de Bluetooth. Si está en otros modos de entrada de audio, Bluetooth no se conectará. Desconéctese de cualquier dispositivo Bluetooth manteniendo pulsado el botón " " en modo Bluetooth, luego inténtelo de nuevo.
• El alcance efectivo de la transmisión de Bluetooth es de 10 metros; asegúrese de que la operación esté dentro del alcance.
• Pruebe con otro dispositivo Bluetooth para la conexión.

El R1280DBs no se enciende

• Compruebe si la alimentación principal está conectada o si la toma de corriente está encendida.

Ruido proveniente de los altavoces

• Los altavoces EDIFIER generan poco ruido, mientras que el ruido de fondo de algunos dispositivos de audio es demasiado alto. Desconecte los cables de audio y suba el volumen, si no se escucha ningún sonido a 1 metro de distancia del altavoz, entonces no hay ningún problema con este producto.

Para obtener más información sobre EDIFIER, visite www.edifier.com

Para consultas sobre la garantía de EDIFIER, visite la página del país correspondiente en www.edifier.com y revise la sección titulada Términos de la garantía.

USA y Canadá: service@edifier.ca

Sudamérica: Visite www.edifier.com (inglés) o www.edifierla.com (español/portugués) para obtener información de contacto local.

Edición del manual 1.1, enero de 2021
IB-200-R1280D-09

@Edifierglobal

@Edifier_Global

@Edifier_Global

Modelo: EDF100011
FCC ID: Z9G-EDF116

Edifier International Limited
P.O. Box 6264
General Post Office
Hong Kong

Tel: +852 2522 6989
Fax: +852 2522 1989
www.edifier.com
© 2021 Edifier International Limited. Reservados todos los derechos.
Impreso en China

AVISO:

Por la necesidad de mejoras técnicas y actualizaciones del sistema, la información contenida aquí puede estar sujeta a cambios de vez en cuando sin previo aviso.

Los productos de EDIFIER se personalizarán para diferentes aplicaciones. Las imágenes e ilustraciones que se muestran en este manual pueden ser ligeramente diferentes del producto real. Si se encuentra alguna diferencia, prevalecerá el producto real.
