Manual de Asus PA279CRV

Vista explosionada

Procedimientos de desmontaje y montaje

SOP de desmontaje

1. Utilice un destornillador de cabeza Philips para quitar cuatro tornillos S1 para los mecanismos de desbloqueo.
   (Tamaño del tornillo n.º 1~4 = M4x10; Par = 10~11kgfxcm)

2. Introduzca los dedos entre la cubierta trasera y el bisel central en las esquinas de la parte superior del monitor para liberar la cubierta trasera, luego use una mano S2 para presionar el bisel central, la otra mano para tirar cuidadosamente de la cubierta trasera en el orden de preferencia de la flecha para desbloquear los mecanismos de la cubierta trasera.

3. Levante la cubierta trasera con cuidado. Desconecte el cable del altavoz y el cable USB del conector de la placa de interfaz S3, y luego retire la cubierta trasera y déjela a un lado.

4. Coloque la cubierta trasera sobre una almohadilla protectora. Quite la cinta de PVC y suelte el cable de los altavoces de los ganchos de la cubierta trasera. Utilice un destornillador de cabeza Philips para quitar 1 tornillo para desbloquear la unidad de la placa USB y déjela a un lado.
   (Tamaño del tornillo n.º 1 = M3x6, Par = 4±0.5kgfxcm)

5. Desconecte el cable de la tecla OSD del conector de la placa, luego suelte el cable de la tecla de la parte posterior del panel quitando la cinta. Utilice un destornillador de cabeza Philips para quitar 2 tornillos para desbloquear el bisel frontal con la unidad.
   (Tamaño del tornillo n.º 1~2 = M2x3, Par = 0.8~1.2kgfxcm)

6. Levante el módulo del panel para quitar el bisel frontal con la placa de la tecla OSD. Quite la cinta adhesiva y la espuma, luego utilice un destornillador de cabeza Philips para quitar 4 tornillos para desbloquear la placa de la tecla OSD.
   (Tamaño del tornillo n.º 1~4 = M2x2.2, Par = 1±0.2kgfxcm)


7. Desconecte el cable de la lámpara del panel de los conectores. Utilice un destornillador de cabeza Philips para quitar 4 tornillos para desbloquear el chasis principal con el panel.
   (Tamaño del tornillo n.º 1~4 = M3x4, Par = 5±0.5kgfxcm)

8. Desconecte el cable eDP del conector del módulo del panel, luego levante el chasis principal y déjelo a un lado para desmontarlo más adelante.

9. Coloque el chasis principal sobre una almohadilla protectora, luego utilice un destornillador de cabeza Philips para quitar 2 tornillos para desbloquear la toma de corriente CA. (Tamaño del tornillo n.º 1~2 = M3x8, Par = 6±0.5kgfxcm)

10. Retire el Mylar de los ganchos del módulo del chasis principal S10.

11. Utilice un destornillador de cabeza Philips para quitar 8pcs tornillos para desbloquear la placa de alimentación y la placa de interfaz S11.
    (Tamaño del tornillo n.º 1 = M4x8, Par = 6 ±0.5 kgfxcm;
    Tamaño del tornillo n.º 2~8 = M3x7.5, Par = 6 ±0.5 kgfxcm)

12. Retire las placas de circuito del soporte módulo del chasis S12 con cuidado, y luego desconecte todos los cables.


SOP de montaje

1. Coloque una base del chasis del soporte principal sobre una almohadilla protectora, luego pegue 7 láminas de silicona en las posiciones correctas como se muestra en la imagen a continuación.

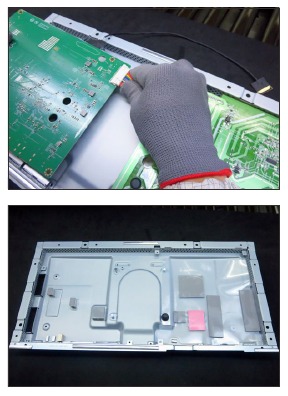

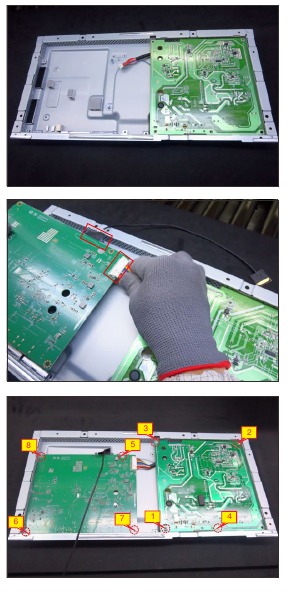

2. Coloque una placa de alimentación en el chasis del soporte como se muestra en la imagen a continuación. Tome una placa de interfaz y conecte 1 cable eDP a la placa de interfaz, luego conecte el cable de la placa de alimentación al conector de la placa de interfaz, luego dé la vuelta a la placa de interfaz y coloque la placa de interfaz en el soporte, coloque todo el cable en la posición correcta. Utilice un destornillador de cabeza Philips para apretar 8 tornillos para bloquear la placa de interfaz y la placa de alimentación.
   (Tamaño del tornillo n.º 1 = M4x8, Par = 6±0.5kgfxcm;
   Tamaño del tornillo n.º 2~8 = M3x7.5, Par = 6±0.5kgfxcm)

3. Tome 1pcs mylar para insertar los ganchos del soporte principal S3 para cubrir la placa de alimentación.

4. Utilice un destornillador de cabeza Philips para apretar 2 tornillos S4 para bloquear la toma de corriente CA.
   (Tamaño del tornillo n.º 1~2 = M3x8, Par = 6±0.5kgfxcm)

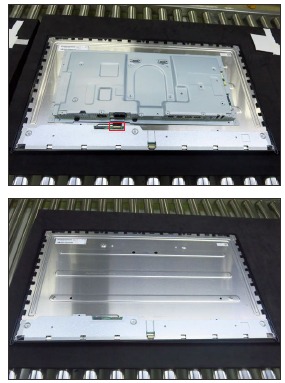

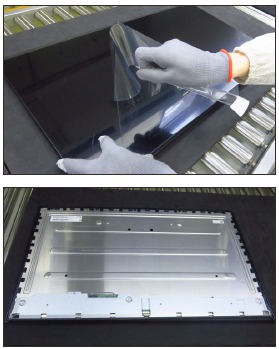

5. Tome 1 módulo de panel montado en la línea LCM y retire la película protectora de la pantalla, luego examine la superficie del panel S5 de acuerdo con los criterios de inspección. Dé la vuelta al módulo del panel sobre un cojín protector.

6. Coloque el módulo del chasis del soporte en la parte posterior del panel LCD S6 para montarlo más adelante.

7. Dé la vuelta al chasis principal, luego conecte el cable EDP al conector del módulo del panel.
8. Ajuste el chasis principal, luego utilice un destornillador de cabeza Philips para apretar 4 tornillos para bloquear el chasis principal con el módulo del panel. Tome 1 cable de lámpara del panel para conectar el panel con la placa.
   (Tamaño del tornillo n.º 1~4 = M3x4, Par = 5±0.5kgfxcm)

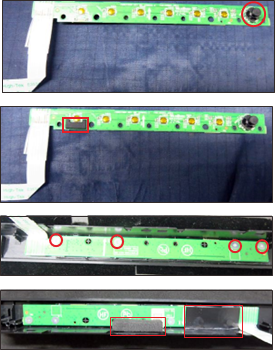

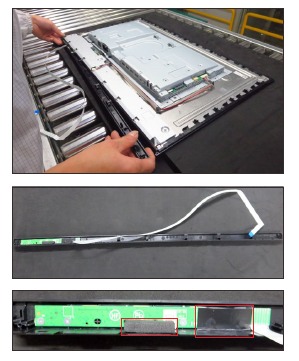

9. Tome 1 teclado OSD, 1 tecla de joystick y 1 bisel frontal, luego monte el joystick con el teclado, luego pegue 1 goma pequeña en la posición correcta del teclado OSD. Coloque el teclado en la posición correcta del bisel frontal, y luego utilice un destornillador de cabeza Philips para apretar 4 tornillos para bloquear el teclado con el bisel. Pegue 1 cinta mylar y 1 espuma en las posiciones específicas de la unidad como se muestra en la imagen a continuación.
   (Tamaño del tornillo n.º 1~4 = M2x2.2, Par = 1±0.2kgfxcm)

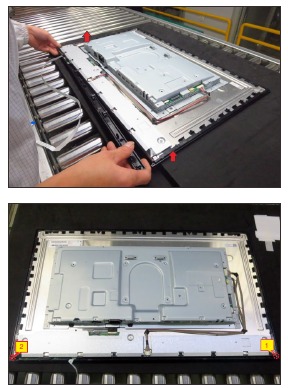

10. Mueva el bisel frontal con la placa de la tecla de función cerca del módulo del panel, luego levante el panel y monte el bisel frontal con él. Utilice un destornillador de cabeza Philips para apretar 2 tornillos para bloquear el bisel frontal con la unidad montada.
    (Tamaño del tornillo n.º 1~2 = M2x3, Par = 1±0.2kgfxcm)

11. Conecte el cable de la tecla OSD al conector de la placa S11, luego pegue el cable de la tecla a la parte posterior del panel con 2 cintas adhesivas en la parte posterior del cable.

12. Tome 1 placa USB y 1 cable, conecte el cable al conector de la placa USB, luego pegue 1 espuma en la posición específica de la placa USB.

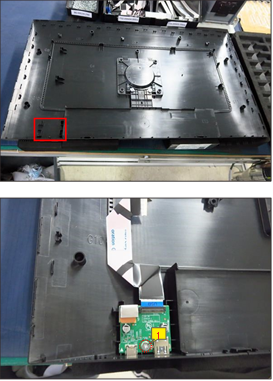

13. Tome 1 cubierta trasera, luego coloque la unidad de la placa USB en los ganchos de la cubierta trasera, luego utilice un destornillador de cabeza Philips para apretar 1 tornillo para desbloquear la unidad de la placa USB con la cubierta trasera.
    (Tamaño del tornillo n.º 1 = M3x6, Par = 4±0.5kgfxcm)

14. Tome un par de altavoces, luego coloque dos altavoces en las sondas de la cubierta trasera, y luego coloque el cable de los altavoces en los ganchos de la cubierta trasera y fije el cable con 1 cinta de PVC como se muestra en la imagen a continuación.

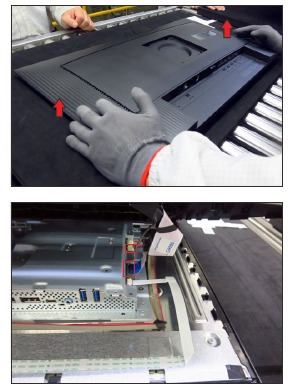

15. Mueva la cubierta trasera con los altavoces y la placa USB cerca de la unidad montada, luego conecte el cable de los altavoces y el cable USB a los conectores de la placa.

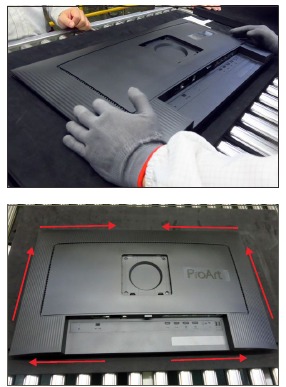

16. Baje la cubierta trasera sobre la unidad montada y empuje la cubierta trasera en las posiciones marcadas como n.º 1~4 en orden de prioridad para el acoplamiento de los mecanismos.

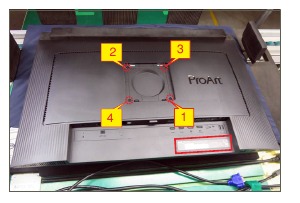

17. Utilice un destornillador de cabeza Philips para apretar 4 tornillos para desbloquear la cubierta trasera con la unidad montada, luego pegue 1 etiqueta en la posición correcta de la cubierta trasera
    (Tamaño del tornillo n.º 1~4 = M4x10, Par = 10±1kgfxcm)

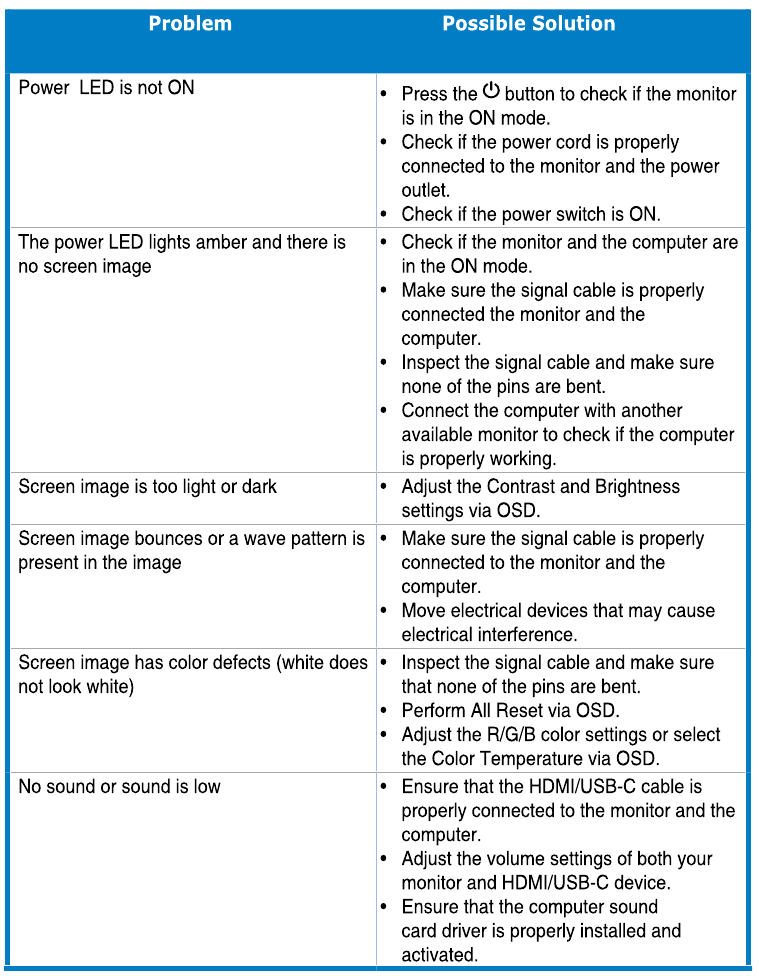

Resolución de problemas

Precauciones de seguridad

Anuncio del producto:
Este producto está certificado para cumplir con la Directiva RoHS y la definición de producto fabricado sin plomo. Se recomienda utilizar únicamente componentes críticos aprobados cuando sea necesario sustituir piezas defectuosas. El vendedor no asume ninguna responsabilidad expresa o implícita que se derive de cualquier modificación no autorizada del diseño o de la sustitución de piezas que no cumplan con la directiva RoHS. Los proveedores de servicios asumen toda la responsabilidad.

Capacidad de reparación cualificada:
Un servicio y una reparación adecuados son importantes para el funcionamiento seguro y fiable de todos los productos de la serie. Los proveedores de servicios recomendados por el vendedor deben ser conscientes de los avisos que se enumeran en este manual de servicio con el fin de minimizar el riesgo de lesiones personales al realizar los procedimientos de servicio. Además, el posible método de reparación incorrecto existente puede dañar el equipo o los productos. Se recomienda que los ingenieros de servicio tengan conocimientos de reparación, experiencia, así como una formación adecuada sobre el producto por cada nuevo modelo antes de realizar los procedimientos de servicio.

AVISO:
Para evitar descargas eléctricas, los productos deben conectarse a un cable de alimentación autorizado y apagar el interruptor de alimentación principal cada vez antes de quitar el cable de alimentación de CA.
Para evitar que el producto entre en contacto con el agua o se exponga a un entorno con una humedad extremadamente alta.
Para garantizar la fiabilidad continua de este producto, utilice únicamente piezas originales especificadas por el fabricante.
Para garantizar el siguiente comportamiento de reparación segura, coloque la pieza sustituida en el lado de los componentes de la PWBA, no en el lado de la soldadura.
Para asegurarse de que utiliza un destornillador adecuado, siga el par de apriete y la fuerza que se indican en los procedimientos de montaje y fuerza que se indican en los procedimientos de montaje y desmontaje para atornillar y desatornillar los tornillos.
Utilice soldadura sin plomo para montar bien las piezas.
El punto de fusión de la soldadura sin plomo se solicita en el grado de 220°C.
