Manual de la serie Asus VG249Q1R

Contenido

1 Vista explosionada
2 Procedimientos de desmontaje
- 2.1 SOP de desmontaje
- 2.2 SOP de montaje
3 Resolución de problemas
4 Precauciones de seguridad
5 SERVICIO Y SOPORTE
6 Referencias
7 Descargar el manual
8 En otros idiomas

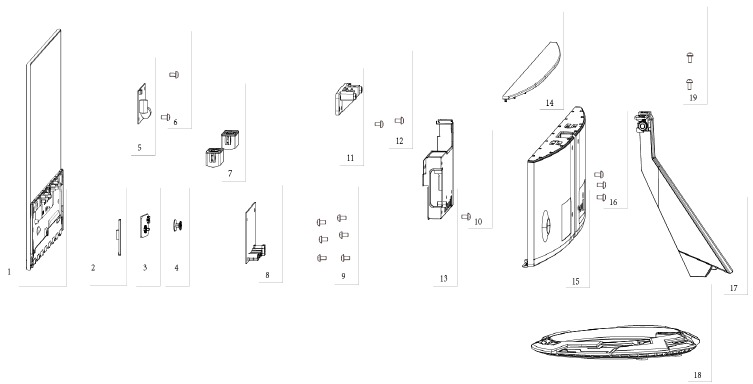

Vista explosionada

N.º	DESCRIPCIÓN	Cantidad	OBSERVACIÓN
1	PANEL	1
2	PLACA LED	1
3	PLACA DE TECLAS	1
4	BOTÓN	1
5	CONTROLADOR LED BD	1
6	*TP/TORNILLO DE ENCUADERNACIÓN 35 NISI**	2	Controlador LED fijo BD
7	ALTAVOZ	2
8	PLACA PRINCIPAL	1
9	*M/TORNILLO DE ENCUADERNACIÓN 35 NISI**	3	PLACA PRINCIPAL fija
10	*M/TORNILLO DE ENCUADERNACIÓN 35 NISI**	3	Blindaje fijo
11	CONECTOR ARTICULADO	1
12	*M/TORNILLO DE ENCUADERNACIÓN 36 NISI**	2	Conector articulado fijo
13	BLINDAJE	1
14	BANDA DECORATIVA	1
15	TAPA TRASERA	1
16	*M//TORNILLO DE ENCUADERNACIÓN 36 NISI**	3	TAPA TRASERA fija
17	CONJUNTO DE SOPORTE	1
18	BASE	1
19	*M/TORNILLO DE ENCUADERNACIÓN 410 NISI**	2	CONJUNTO DE SOPORTE fijo

Procedimientos de desmontaje

SOP de desmontaje

Preparación antes del desmontaje:

Al sustituir piezas o placas de circuito, sujete los cables alrededor de los terminales antes de soldar.
Al sustituir una resistencia de alto vataje (más de 1 W de resistencia de película de óxido metálico) en la placa de circuito, mantenga la resistencia a unos 5 mm de la placa de circuito.
Mantenga los cables alejados de la alta tensión, los componentes de alta temperatura y los bordes afilados.
Mantenga los cables en su posición original para reducir las interferencias.
Para el uso de este producto, consulte también el manual del usuario.

Este monitor solo debe utilizarse con las fuentes de alimentación correctas indicadas en la etiqueta de la parte posterior del monitor. Si no está seguro de la fuente de alimentación de su domicilio, consulte a su distribuidor local o a la compañía eléctrica y consulte el manual del usuario.
Utilice únicamente el adaptador de corriente especial que viene con este monitor para la entrada de alimentación.
No retire la carcasa del monitor. En el interior hay piezas de alta tensión que pueden provocar descargas eléctricas al cuerpo humano, incluso cuando el cable de alimentación está desenchufado.
Deje de usar el monitor si la carcasa está dañada. Haga que lo revise un técnico de servicio.
Coloque el monitor solo en un entorno limpio y seco. Si se moja, desenchufe inmediatamente el cable de alimentación y consulte a su técnico de servicio.
Desenchufe siempre el monitor antes de limpiarlo. Limpie la carcasa con un paño limpio y seco. Aplique un limpiador sin amoniaco sobre el paño, no directamente sobre la pantalla de cristal.
Mantenga el monitor alejado de objetos magnéticos, televisores y transformadores.
No coloque objetos pesados sobre el monitor o el cable de alimentación.

Paso	Figura	Descripción
Preparación		Coloque el LED sobre una superficie plana, suave y limpia.

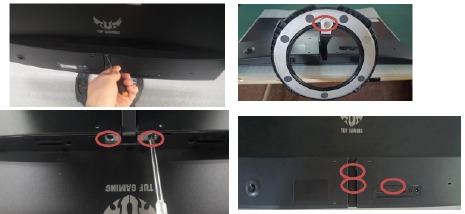

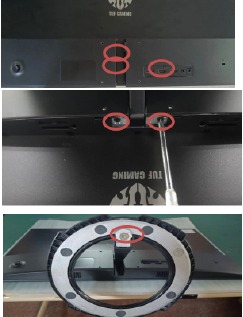

Retire la base y el soporte		Utilice herramientas para abrir las tiras decorativas. Retire los tornillos marcados en rojo.
Retire la tapa trasera		El hueco entre la carcasa y la pantalla, separando la carcasa frontal de la carcasa trasera. Retire la tapa trasera.
Retire el altavoz / CONTROLADOR LED BD/ BLINDAJE		Retire los tornillos marcados en rojo.

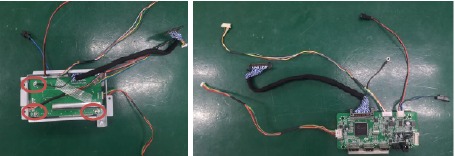

Retire la PLACA PRINCIPAL		Retire los tornillos marcados en rojo.

SOP de montaje

Paso	Figura	Descripción

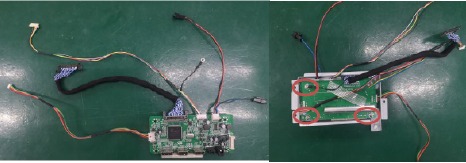

PLACA PRINCIPAL fija		Fije los tornillos marcados en rojo.

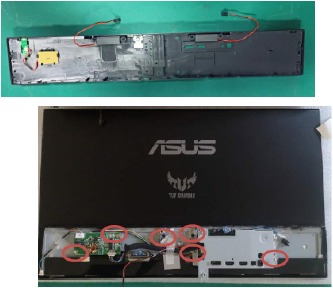

Altavoz fijo / CONTROLADOR LED BD / BLINDAJE		Fije los tornillos marcados en rojo.

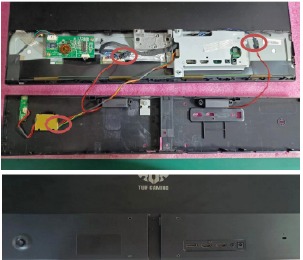

Montaje de la TAPA TRASERA		Enchufe el cable marcado en rojo.

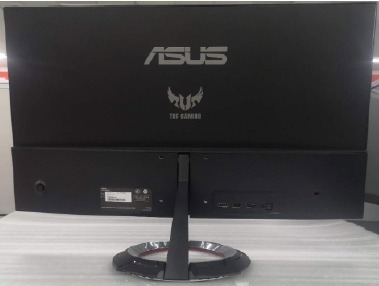

Retire la tapa trasera / la base y el soporte		Fije los tornillos marcados en rojo.
		Fin.

Resolución de problemas

Problema	Posible solución
El LED de encendido no está encendido	Pulse el botón para comprobar si el monitor está en el modo ON (encendido). Compruebe si el cable de alimentación está correctamente conectado al monitor y a la toma de corriente. Compruebe la función Power Indicator (Indicador de alimentación) en el menú principal OSD. Seleccione "ON" (Encendido) para encender el LED de alimentación.
El LED de alimentación se ilumina en color ámbar y no hay imagen en la pantalla	Compruebe si el monitor y el ordenador están en el modo ON (encendido). Asegúrese de que el cable de señal está correctamente conectado al monitor y al ordenador. Inspeccione el cable de señal y asegúrese de que ninguna de las patillas está doblada. Conecte el ordenador con otro monitor disponible para comprobar si el ordenador funciona correctamente.
La imagen de la pantalla es demasiado clara u oscura	Ajuste los ajustes de contraste y brillo a través del OSD.
La imagen de la pantalla rebota o hay un patrón de ondas en la imagen	Asegúrese de que el cable de señal está correctamente conectado al monitor y al ordenador. Mueva los dispositivos eléctricos que puedan causar interferencias eléctricas.
La imagen de la pantalla tiene defectos de color (el blanco no se ve blanco)	Inspeccione el cable de señal y asegúrese de que ninguna de las patillas está doblada. Realice un Reset (Restablecimiento) a través del OSD. Ajuste los ajustes de color R/G/B o seleccione la temperatura de color a través del OSD.
No hay sonido o se pierde el sonido	Asegúrese de que el cable de audio está correctamente conectado al monitor. Ajuste la configuración de volumen tanto de su monitor como de su ordenador. Asegúrese de que el controlador de la tarjeta de sonido del ordenador está correctamente instalado y activado. Asegúrese de que la fuente de audio es correcta en el OSD.

Precauciones de seguridad

PARA PRODUCTOS QUE CONTIENEN LÁSER:

Radiación láser invisible cuando está abierto. EVITE LA EXPOSICIÓN DIRECTA AL HAZ.

El uso de controles o ajustes o la realización de procedimientos distintos de los aquí especificados pueden provocar una exposición peligrosa a la radiación.

El uso de instrumentos ópticos con este producto aumentará el riesgo para los ojos.

PARA GARANTIZAR LA FIABILIDAD CONTINUA DE ESTE PRODUCTO, UTILICE ÚNICAMENTE PIEZAS DE REPUESTO ORIGINALES DEL FABRICANTE, QUE SE INDICAN CON SUS NÚMEROS DE PIEZA EN LA SECCIÓN DE LA LISTA DE PIEZAS DE ESTE MANUAL DE SERVICIO.

Tenga cuidado al manipular el módulo LCD con la unidad de retroiluminación

Debe montar el módulo utilizando los orificios de montaje dispuestos en las cuatro esquinas.
No presione con fuerza sobre el panel, el borde del marco o la descarga eléctrica, ya que esto dañará la pantalla.
No raye ni presione el panel con objetos afilados, como un lápiz o un bolígrafo, ya que esto puede dañar el panel.
Proteja el módulo de la ESD, ya que puede dañar el circuito electrónico (C-MOS).
Asegúrese de que el cuerpo de tratamiento está conectado a tierra a través de la pulsera.
No deje el módulo a alta temperatura y en zonas de alta humedad durante mucho tiempo.
Evite el contacto con el agua, ya que puede provocar un cortocircuito en el interior del módulo.
Si la superficie del panel se ensucia, límpiela con un material suave. (La limpieza con un paño sucio o áspero puede dañar el panel).

SERVICIO Y SOPORTE

Visite nuestro sitio web multilingüe en https://www.asus.com/support/

Referencias

Soporte oficial | ASUS Global

Descargar el manual

Aquí puede descargar la versión PDF completa del manual. Puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.

Descargar Manual de la serie Asus VG249Q1R
