Manual de la serie Asus VG2771A

Introducción del producto

Contenido del paquete

Compruebe que su paquete contiene los siguientes elementos:

• Monitor LCD
• Base
• Guía de inicio rápido
• Tarjeta de garantía
• 1 cable de alimentación
• 1 cable HDMI (opcional)
• 1 cable DP (opcional)

• Si alguno de los elementos anteriores está dañado o falta, póngase en contacto con su distribuidor inmediatamente.

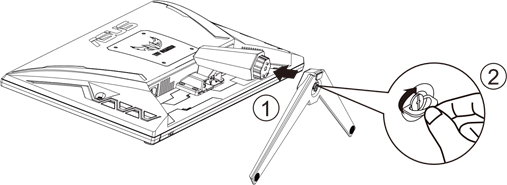

Montaje del monitor

Para montar el monitor

1. Alinee el orificio del tornillo en el brazo con el tornillo incluido en la base. A continuación, inserte la base en el brazo.
2. Fije la base al brazo apretando el tornillo incluido.

*Tamaño del tornillo de la base: M6 x 17 mm

Conectar cables

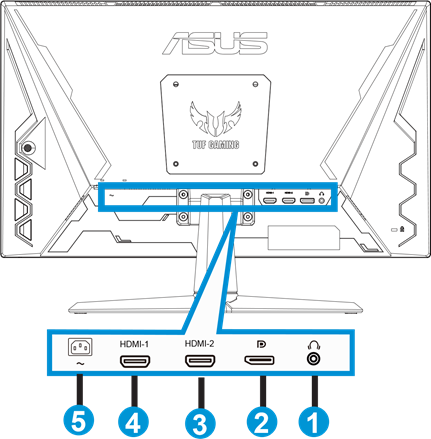

Parte trasera del monitor LCD

1. Puerto de salida de auriculares
2. Puerto de entrada DP
3. Puerto HDMI2
4. Puerto HDMI1
5. Puerto AC-IN

Introducción del monitor

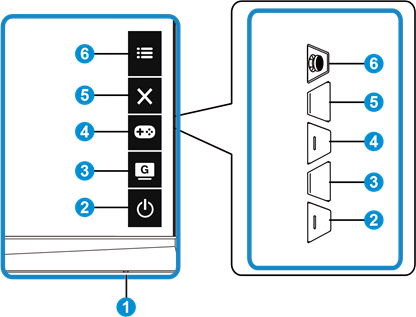

Uso del botón de controles

Utilice el botón de control en la parte posterior del monitor para ajustar la configuración de la imagen.

1. Indicador de encendido:

• La definición del color del indicador de encendido es la que se muestra en la siguiente tabla.

2. Botón de encendido:

• Pulse este botón para encender/apagar el monitor.

3.
   Botón GameVisual: Este es el acceso directo 2. La configuración predeterminada es GameVisual.

• Pulse este acceso directo para cambiar entre siete modos de vídeo preestablecidos
  (Modo Escenario, Modo Carrera, Modo Cine, Modo RTS/RPG, Modo FPS, Modo sRGB y Modo MOBA) con la tecnología Video Intelligence GameVisual™.

4. Botón GamePlus:
   Este es el acceso directo 1. La configuración predeterminada es GamePlus.

• GamePlus: La función GamePlus proporciona un conjunto de herramientas y crea un mejor entorno de juego para los usuarios cuando juegan a diferentes tipos de juegos. En particular, la función Crosshair está especialmente diseñada para nuevos jugadores o principiantes interesados en juegos de disparos en primera persona (FPS).

Para activar GamePlus:

• Pulse el botón GamePlus para entrar en el menú principal de GamePlus.
• Active la función Crosshair, Timer, FPS Counter o Display Alignment.
• Mueva el botón () hacia arriba/abajo para seleccionar y pulse () para confirmar la función necesaria. Pulse para salir y salir.
• Crosshair/Timer/FPS Counter se puede mover pulsando la tecla de 5 direcciones.

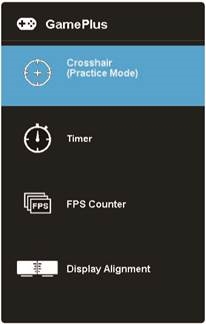

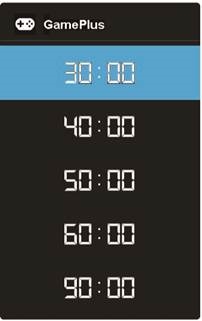

Menú principal de GamePlus	GamePlus-Crosshair	GamePlus-Timer

5. Botón Cerrar:

• Salir del menú OSD.

6. Botón (de 5 direcciones):

• Activa el menú OSD. Activa el elemento de menú OSD seleccionado.
• Aumenta/disminuye los valores o mueve su selección hacia arriba/abajo/izquierda/derecha

Configuración

Ajuste del monitor

• Para una visualización óptima, le recomendamos que mire toda la parte frontal del monitor y, a continuación, ajuste el monitor al ángulo que le resulte más cómodo.
• Sujete el soporte para evitar que el monitor se caiga al cambiar su ángulo.
• Puede ajustar el ángulo del monitor de +23˚ a -5˚.


Desmontaje del brazo/soporte (para montaje en pared VESA)

El soporte extraíble de este monitor está especialmente diseñado para el montaje en pared VESA.

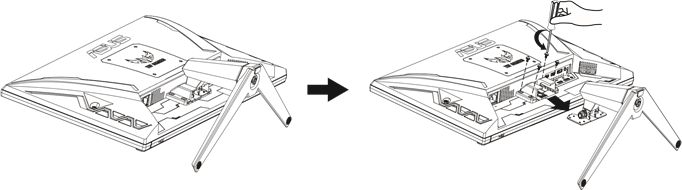

Para desmontar el brazo/soporte

1. Desconecte los cables de alimentación y de señal. Coloque con cuidado el monitor boca abajo sobre su embalaje de EPS.
2. Retire los cuatro (4) tornillos que sujetan el brazo a la parte posterior del monitor.
3. Separe el soporte (brazo y base) del monitor.

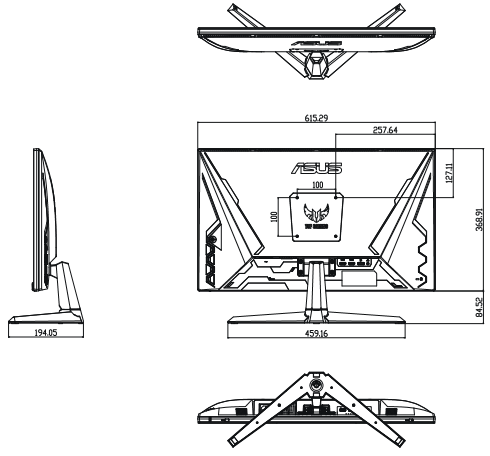

Dimensión del contorno

Unidad: mm

Instrucciones generales

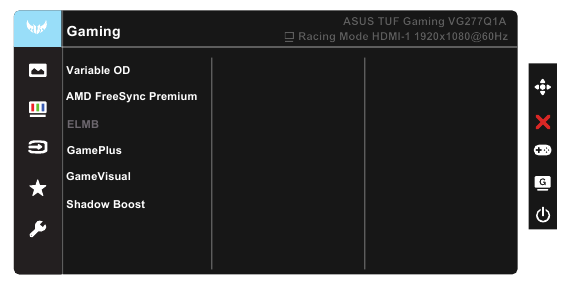

Menú OSD (visualización en pantalla)

Cómo configurar

1. Pulse Central de 5 direcciones para activar el menú OSD.
2. Pulse los botones e para alternar entre las opciones del menú. A medida que se desplaza de un icono a otro, el nombre de la opción se resalta.
3. Para seleccionar el elemento resaltado en el menú, pulse la tecla central.
4. Pulse los botones e para seleccionar el parámetro deseado.
5. Pulse la tecla central para entrar en la barra deslizante y, a continuación, utilice los botones o , según las indicaciones del menú, para realizar los cambios.
6. Pulse para mover el menú hacia la izquierda o la derecha.

Introducción a la función OSD

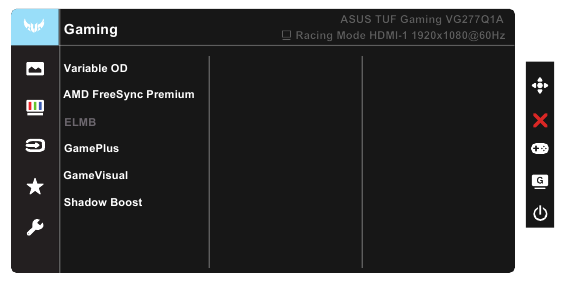

Gaming
Esta función contiene seis subfunciones que puede seleccionar según sus preferencias.

• Variable OD: El rango de ajuste es del nivel 0 al nivel 5. El ajuste predeterminado es el nivel 3.
• AMD FreeSync Premium: Puede permitir que una fuente de gráficos compatible con AMD FreeSync Premium ajuste dinámicamente la frecuencia de actualización de la pantalla en función de las velocidades de fotogramas de contenido típicas para una actualización de pantalla de bajo consumo, prácticamente sin interrupciones y de baja latencia.
• ELMB: Marque esta opción para disminuir el desenfoque de movimiento y minimizar la parte fantasma cuando los objetos en pantalla se mueven rápidamente.
• GamePlus: Activar la función Crosshair (punto de mira), Timer (temporizador) o FPS Counter (contador de FPS) o Display Alignment (alineación de pantalla).
• GameVisual: Esta función contiene siete subfunciones que puede seleccionar según sus preferencias.
• Shadow Boost: La mejora del color oscuro ajusta la curva gamma del monitor para enriquecer los tonos oscuros de una imagen, lo que facilita la búsqueda de escenas y objetos oscuros.

• En el modo Racing, las funciones Saturation y ASCR no son configurables por el usuario.
• En el modo sRGB, las funciones Saturation, Skin Tone, Color Temp., Brightness, Contrast y ASCR no son configurables por el usuario.
• En el modo MOBA, las funciones Saturation y ASCR no son configurables por el usuario.

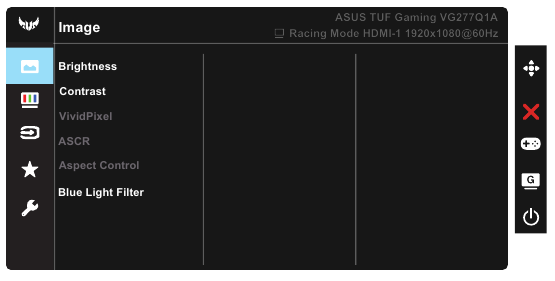

Puede ajustar Brightness (brillo), Contrast (contraste), VividPixel, ASCR, Aspect Control (control de aspecto) y Blue Light Filter (filtro de luz azul) desde esta función principal.

• Brightness: El rango de ajuste es de 0 a 100.
• Contrast: El rango de ajuste es de 0 a 100.
• VividPixel: Tecnología exclusiva de ASUS que ofrece imágenes realistas para un disfrute nítido y orientado a los detalles. El rango de ajuste es de 0 a 100.
• ASCR: Seleccione ON (activado) o OFF (desactivado) para activar o desactivar la función de relación de contraste dinámico. ASCR se desactiva cuando el modo ECO o ELMB está activado.
• Aspect Control: Ajusta la relación de aspecto a "Full" (completo) y 4:3.
• Blue Light Filter: Ajuste el nivel de energía de la luz azul emitida por la retroiluminación LED.

• Cuando el filtro de luz azul está activado, se importan automáticamente los ajustes predeterminados del modo Racing.

• Entre el nivel 1 y el nivel 3, la función Brightness (brillo) es configurable por el usuario.
• El nivel 4 es un ajuste optimizado. Cumple con la certificación TUV Low Blue Light. La función Brightness (brillo) no es configurable por el usuario.

• 4:3 solo está disponible cuando la fuente de entrada está en formato 4:3.

Consulte lo siguiente para aliviar la fatiga ocular:

• Los usuarios deben alejarse de la pantalla si trabajan durante largas horas. Se recomienda tomar descansos cortos (al menos 5 minutos) después de aproximadamente 1 hora de trabajo continuo en el ordenador. Tomar descansos cortos y frecuentes es más eficaz que un único descanso más largo.
• Para minimizar la fatiga ocular y la sequedad de los ojos, los usuarios deben descansar la vista periódicamente enfocando objetos que estén lejos.
• Los ejercicios oculares pueden ayudar a reducir la fatiga visual. Repita estos ejercicios a menudo. Si la fatiga visual continúa, consulte a un médico. Ejercicios oculares: (1) Repetir la mirada hacia arriba y hacia abajo (2) Rodar lentamente los ojos (3) Mover los ojos en diagonal.
• La luz azul de alta energía puede provocar fatiga ocular y DMAE (degeneración macular asociada a la edad). Filtro de luz azul para reducir el 70% (máx.) de la luz azul dañina para evitar el CVS (síndrome de visión informática).

Color
Seleccione el color de imagen que desee de esta función.

• Color Temp.: Contiene tres modos de color preestablecidos (Cool (frío), Normal (normal), Warm (cálido)) y el modo User (usuario).
• Saturation: El rango de ajuste es de 0 a 100.
• Skin Tone: Contiene tres modos de color que incluyen Reddish (rojizo), Natural (natural) y Yellowish (amarillento).

• En el modo User (usuario), los colores de R (rojo), G (verde) y B (azul) son configurables por el usuario; el rango de ajuste es de 0 ~ 100.

Input Select
Seleccione la fuente de entrada de la señal de entrada HDMI-1, HDMI-2 o DisplayPort.

MyFavorite
Puede ajustar Shortcut (acceso directo) y Customized Setting (configuración personalizada) desde esta función principal.

• Shortcut: El usuario puede seleccionar entre "GamePlus", "GameVisual", "Brightness" (brillo), "Contrast" (contraste), "Blue Light Filter" (filtro de luz azul), "Color Temp." (temperatura de color), "Volume" (volumen) y establecerlo como tecla de acceso directo.
• Customized Setting: Puede realizar su configuración de acuerdo con su favorito.

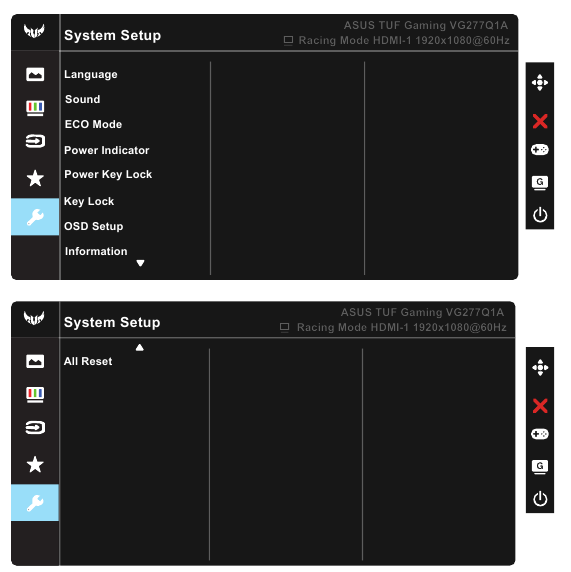

System Setup
Ajusta la configuración del sistema.

• Language: Seleccione el idioma del OSD. Las opciones son: English, French, German, Spanish, Italian, Dutch, Russian, Poland, Czech, Croatia, Hungary, Romania, Portugal, Turkey, Simplified Chinese, Traditional Chinese, Japanese, Korean, Persian, Thai e Indonesian.
• Sound: Ajusta el nivel de volumen de salida o silencia el audio.
• ECO Mode: Activa el modo ecológico para ahorrar energía.
• Power Indicator: Enciende/apaga el indicador LED de alimentación.
• Power Key Lock: Para desactivar/activar la tecla de encendido.
• Key Lock: Desactiva todas las funciones de las teclas. Pulse el botón de abajo durante más de cinco segundos para desactivar la función de bloqueo de teclas.
• OSD Setup: Ajusta el tiempo de espera del OSD, DDC/CI y la transparencia de la pantalla OSD.
• Information: Muestra la información del monitor.
• All Reset: Seleccione "Yes" (sí) para revertir todos los ajustes al modo predeterminado de fábrica.

Especificaciones

Solución de problemas (FAQ)

Problema	Posible solución
El LED de encendido no está encendido	Pulse el botón para comprobar si el monitor está en el modo de encendido.
	Compruebe si el cable de alimentación está correctamente conectado al monitor y a la toma de corriente.
	Compruebe la función Power Indicator (indicador de alimentación) en el menú principal OSD. Seleccione "ON" (encendido) para encender el LED de alimentación.
El LED de encendido se ilumina en color ámbar y no hay imagen en la pantalla	Compruebe si el monitor y el ordenador están en el modo de encendido.
	Asegúrese de que el cable de señal está correctamente conectado al monitor y al ordenador.
	Inspeccione el cable de señal y asegúrese de que ninguna de las patillas esté doblada.
	Conecte el ordenador a otro monitor disponible para comprobar si el ordenador funciona correctamente.
La imagen de la pantalla es demasiado clara u oscura	Ajuste la configuración de contraste y brillo a través del OSD.
La imagen de la pantalla rebota o hay un patrón de ondas en la imagen	Asegúrese de que el cable de señal está correctamente conectado al monitor y al ordenador.
	Mueva los dispositivos eléctricos que puedan causar interferencias eléctricas.
La imagen de la pantalla tiene defectos de color (el blanco no parece blanco)	Inspeccione el cable de señal y asegúrese de que ninguna de las patillas esté doblada.
	Realice un Reset (restablecimiento) a través del OSD.
	Ajuste la configuración de color R/G/B o seleccione la temperatura de color a través del OSD.
No hay sonido o el sonido es bajo	Ajuste la configuración de volumen tanto de su monitor como de su ordenador.
	Asegúrese de que el controlador de la tarjeta de sonido del ordenador está correctamente instalado y activado.

Información de seguridad

• Antes de configurar el monitor, lea atentamente toda la documentación que venía con el paquete.
• Para evitar incendios o descargas eléctricas, nunca exponga el monitor a la lluvia o la humedad.
• Nunca intente abrir la carcasa del monitor. Los peligrosos altos voltajes dentro del monitor pueden provocar lesiones físicas graves.
• Si la fuente de alimentación está rota, no intente arreglarla usted mismo. Póngase en contacto con un técnico de servicio cualificado o con su distribuidor.
• Antes de utilizar el producto, asegúrese de que todos los cables están correctamente conectados y de que los cables de alimentación no están dañados. Si detecta algún daño, póngase en contacto con su distribuidor inmediatamente.
• Las ranuras y aberturas en la parte posterior o superior de la carcasa están provistas para la ventilación. No bloquee estas ranuras. Nunca coloque este producto cerca o sobre un radiador o fuente de calor a menos que se proporcione una ventilación adecuada.
• El monitor debe utilizarse únicamente con el tipo de fuente de alimentación indicado en la etiqueta. Si no está seguro del tipo de fuente de alimentación de su casa, consulte a su distribuidor o a la compañía eléctrica local.
• Utilice el enchufe de alimentación adecuado que cumpla con su norma de alimentación local.
• No sobrecargue los regletas ni los cables de extensión. La sobrecarga puede provocar incendios o descargas eléctricas.
• Evite el polvo, la humedad y las temperaturas extremas. No coloque el monitor en ninguna zona donde pueda mojarse. Coloque el monitor sobre una superficie estable.
• Desenchufe la unidad durante una tormenta eléctrica o si no se va a utilizar durante un largo periodo de tiempo. Esto protegerá el monitor de los daños causados por las sobretensiones.
• Nunca introduzca objetos ni derrame líquidos de ningún tipo en las ranuras de la carcasa del monitor.
• Para garantizar un funcionamiento satisfactorio, utilice el monitor únicamente con ordenadores con certificación UL que tengan tomas de corriente configuradas adecuadamente y marcadas entre 100 ~ 240 V CA.
• La toma de corriente debe instalarse cerca del equipo y debe ser fácilmente accesible.
• Si tiene problemas técnicos con el monitor, póngase en contacto con un técnico de servicio cualificado o con su distribuidor.
• Proporcione una conexión a tierra antes de conectar el enchufe de red a la red eléctrica. Y, al desconectar la conexión a tierra, asegúrese de desconectar después de sacar el enchufe de red de la red eléctrica.

• El uso de auriculares distintos de los especificados puede provocar la pérdida de audición debido a una presión sonora excesiva.
• Confirme que el sistema de distribución en la instalación del edificio debe proporcionar el disyuntor nominal de 120/240 V, 20 A (máximo).
• Si se proporciona un enchufe de conexión de 3 clavijas en el cable de alimentación, enchufe el cable en una toma de 3 clavijas con conexión a tierra (puesta a tierra). No desactive la clavija de conexión a tierra del cable de alimentación, por ejemplo, conectando un adaptador de 2 clavijas. La clavija de conexión a tierra es una característica de seguridad importante.

Cuidado y limpieza

• Antes de levantar o cambiar la posición de su monitor, es mejor desconectar los cables y el cable de alimentación. Siga las técnicas de elevación correctas al colocar el monitor. Al levantar o transportar el monitor, agarre los bordes del monitor. No levante la pantalla por el soporte o el cable.
• Limpieza. Apague el monitor y desenchufe el cable de alimentación. Limpie la superficie del monitor con un paño sin pelusa y no abrasivo. Las manchas difíciles pueden eliminarse con un paño humedecido con un limpiador suave.
• Evite utilizar un limpiador que contenga alcohol o acetona. Utilice un limpiador diseñado para su uso con la LCD. Nunca rocíe el limpiador directamente sobre la pantalla, ya que podría gotear dentro del monitor y provocar una descarga eléctrica.

Los siguientes síntomas son normales con el monitor:

• La pantalla puede parpadear durante el uso inicial debido a la naturaleza de la luz fluorescente. Apague el interruptor de alimentación y vuelva a encenderlo para asegurarse de que el parpadeo desaparece.
• Puede encontrar un brillo ligeramente desigual en la pantalla dependiendo del patrón de escritorio que utilice.
• Cuando la misma imagen se muestra durante horas, una imagen residual de la pantalla anterior puede permanecer después de cambiar la imagen. La pantalla se recuperará lentamente o puede apagar el interruptor de alimentación durante horas.
• Cuando la pantalla se ponga negra o parpadee, o no pueda funcionar más, póngase en contacto con su distribuidor o centro de servicio para que lo arreglen. No repare la pantalla usted mismo.

Convenciones utilizadas en esta guía

Información para evitar lesiones personales al intentar completar una tarea.

Información para evitar daños a los componentes al intentar completar una tarea.

Información que DEBE seguir para completar una tarea.

NOTA: Consejos e información adicional para ayudarle a completar una tarea.

Dónde encontrar más información
Consulte las siguientes fuentes para obtener información adicional y actualizaciones de productos y software.

1. Sitios web de ASUS
   Los sitios web de ASUS de todo el mundo proporcionan información actualizada sobre los productos de hardware y software de ASUS. Consulte http://www.asus.com
2. Documentación opcional
   Su paquete de producto puede incluir documentación opcional que puede haber sido añadida por su distribuidor. Estos documentos no forman parte del paquete estándar.
