Manual de ViewSonic VA2759-smh (VS18564)

Introducción

Como proveedor líder mundial de soluciones visuales, ViewSonic® se dedica a superar las expectativas mundiales en cuanto a evolución tecnológica, innovación y sencillez. En ViewSonic®, creemos que nuestros productos tienen el potencial de generar un impacto positivo en el mundo, y confiamos en que el producto ViewSonic® que ha elegido le será de gran utilidad.

Contenido del paquete

• Monitor
• Cable de alimentación
• Cable de vídeo
• Guía de inicio rápido

NOTA: El cable de alimentación y los cables de vídeo incluidos en su paquete pueden variar según su país. Póngase en contacto con su distribuidor local para obtener más información.

Descripción general del producto

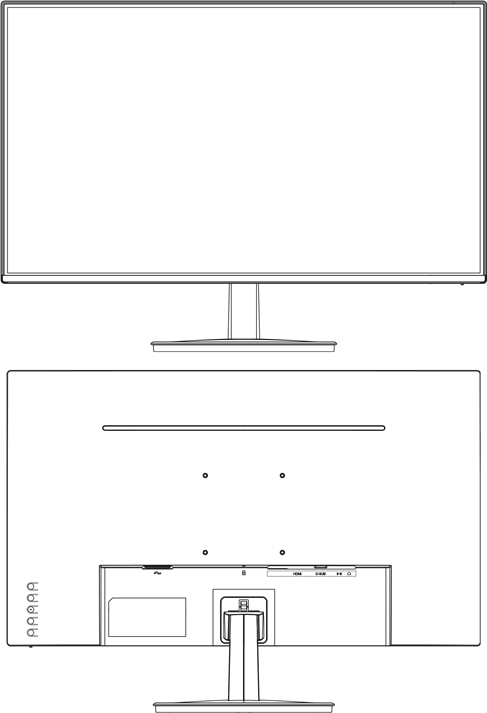

Vista frontal y posterior

Puertos de E/S

1. AC IN
2. HDMI 1.4
3. VGA
4. Entrada de audio
5. Salida de audio

NOTA: Para obtener más información sobre la tecla 1()/2/3/4/5() y sus funciones, consulte "Teclas de acceso rápido".

Configuración inicial

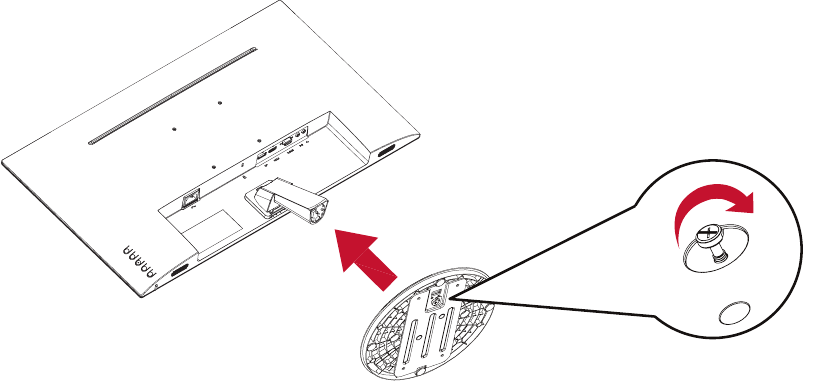

Instalación del soporte

NOTA: Coloque siempre el dispositivo sobre una superficie plana y estable. De lo contrario, el dispositivo podría caerse y dañarse, o provocar lesiones personales.

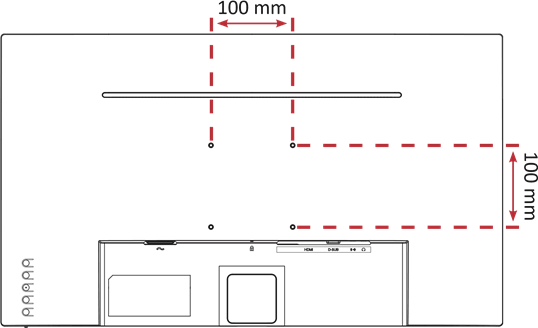

Montaje en pared
NOTA: Utilice únicamente kits de montaje en pared con certificación UL.

Consulte la siguiente tabla para conocer las dimensiones estándar de los kits de montaje en pared.

NOTA: Los kits de montaje en pared se venden por separado. Para obtener un kit de montaje en pared, póngase en contacto con ViewSonic® o con su distribuidor local.

1. Apague el dispositivo y desconecte todos los cables.

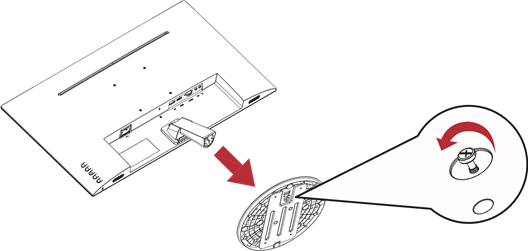

2. Coloque el dispositivo sobre una superficie plana y estable con la pantalla hacia abajo.
3. Retire el soporte del monitor.

4. Fije el soporte de montaje a los orificios de montaje VESA en la parte posterior del dispositivo. A continuación, fíjelo con cuatro (4) tornillos (M4 x 10 mm).
5. Siga las instrucciones que se incluyen con el kit de montaje en pared para montar el monitor en la pared.

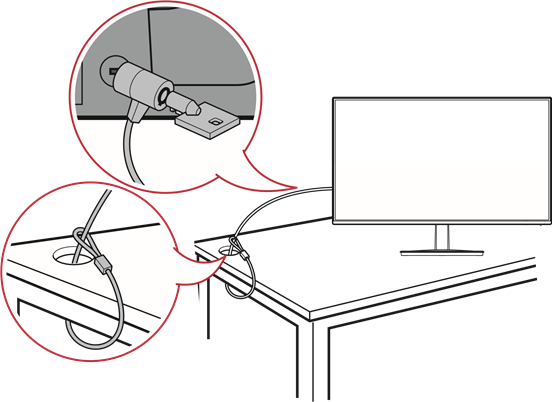

Uso de la ranura de seguridad
Para ayudar a evitar que el dispositivo sea robado, utilice un dispositivo de bloqueo de la ranura de seguridad para fijar el dispositivo a un objeto fijo.
Además, fijar el monitor a una pared o a un objeto fijo mediante un cable de seguridad puede ayudar a soportar el peso del monitor para evitar que se caiga.
A continuación, se muestra un ejemplo de cómo configurar un dispositivo de bloqueo de ranura de seguridad en una mesa.

Realización de conexiones

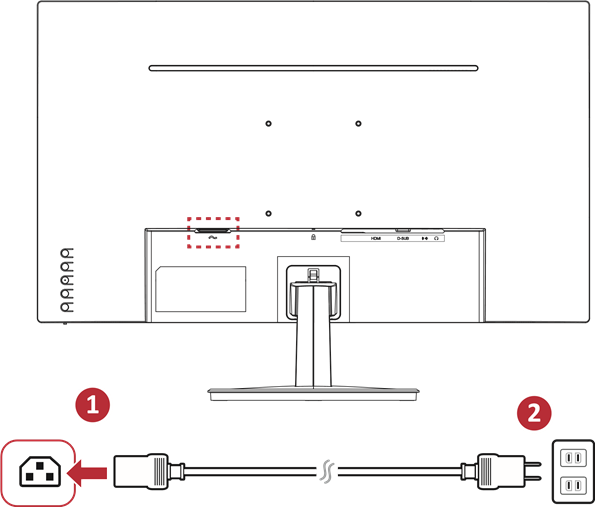

Conexión a la alimentación

1. Conecte el cable de alimentación a la toma de CA IN en la parte posterior del dispositivo.
2. Conecte el enchufe del cable de alimentación a una toma de corriente.

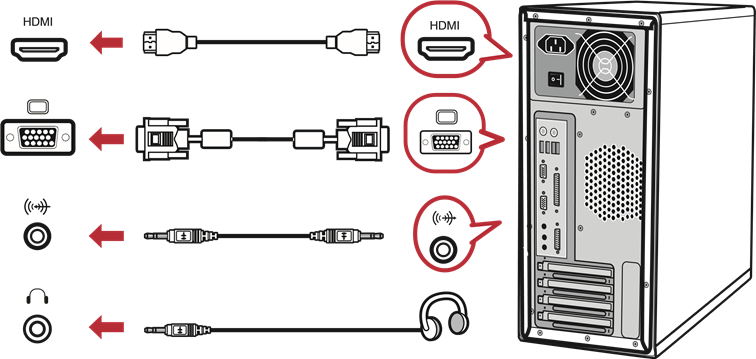

Conexión de dispositivos externos

Uso del monitor

Ajuste del ángulo de visión

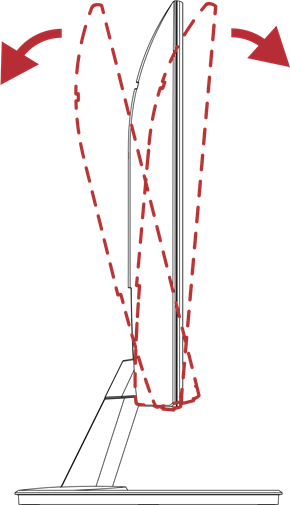

Ajuste del ángulo de inclinación
Incline el monitor hacia delante o hacia atrás hasta el ángulo de visión deseado (de -5˚ a 20˚).

NOTA: Durante el ajuste, sujete firmemente la base con una mano mientras inclina el monitor hacia delante o hacia atrás con la otra mano.

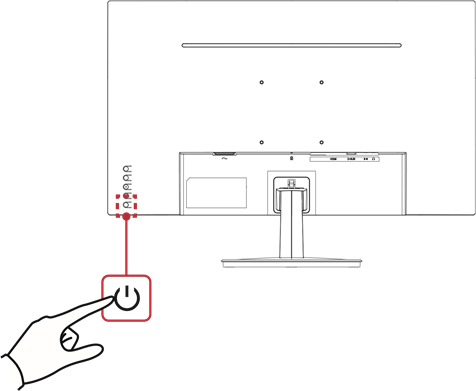

Encendido/apagado del dispositivo

1. Enchufe el cable de alimentación en una toma de corriente.
2. Pulse el botón Power (Encendido) para encender el monitor.
3. Para apagar el monitor, pulse de nuevo el botón Power (Encendido).

NOTA: El monitor seguirá consumiendo algo de energía mientras el cable de alimentación esté conectado a la toma de corriente. Si el monitor no se va a utilizar durante un período de tiempo prolongado, desconecte el enchufe de la toma de corriente.

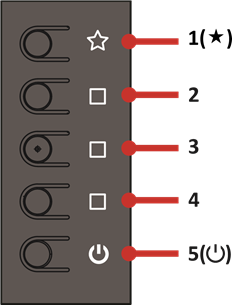

Uso de las teclas del panel de control
Utilice las teclas del panel de control para acceder al menú rápido, activar las teclas de acceso directo, navegar por el menú de visualización en pantalla (OSD) y cambiar la configuración.

Menú rápido
Pulse la tecla 1() para activar el menú rápido.

NOTA: Siga la guía de teclas que aparece en la parte inferior de la pantalla para seleccionar la opción o realizar ajustes.

Menu	Descripción
ViewMode	Seleccione uno de los ajustes de color preestablecidos.
Volume	Ajuste el nivel o silencie el volumen.
Contrast/Brightness	Ajuste el nivel de contraste o brillo.
Input Select	Seleccione la fuente de entrada.
Exit	Salga del menú rápido.

Teclas de acceso directo
Cuando el menú de visualización en pantalla (OSD) está desactivado, puede acceder rápidamente a funciones especiales mediante las teclas del panel de control.

Key	Descripción
1() + 2	Mantenga pulsadas las teclas para bloquear/desbloquear el menú OSD. Cuando aparezca el menú en la pantalla, siga manteniendo pulsadas ambas teclas durante 10 segundos para bloquear/desbloquear el menú OSD. Si el menú OSD está bloqueado, aparecerá el siguiente mensaje en la pantalla:
2 + 3	Mantenga pulsadas las teclas para bloquear/desbloquear el botón Power (Encendido). Cuando aparezca el menú en la pantalla, siga manteniendo pulsadas ambas teclas durante 10 segundos para bloquear/desbloquear el botón Power (Encendido). Si el botón Power (Encendido) está bloqueado, aparecerá el siguiente mensaje en la pantalla:
3 + 4	Pulse las teclas para mostrar/ocultar la pantalla de inicio cuando se enciende el dispositivo.

Configuración de los ajustes
Operaciones generales

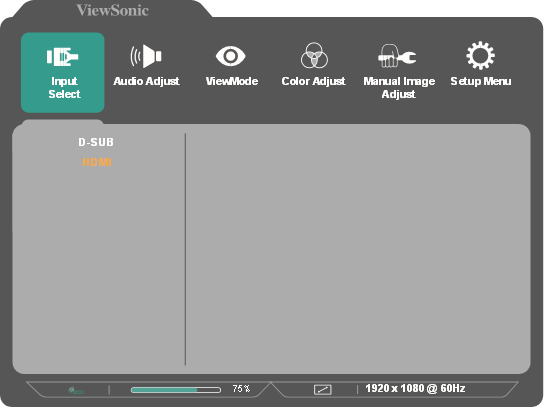

1. Pulse la tecla 2/3/4 para mostrar el menú de visualización en pantalla (OSD).

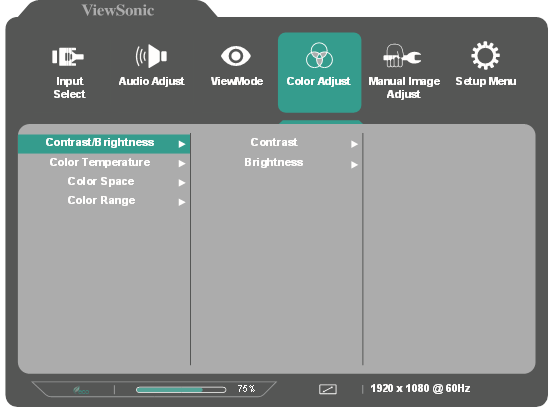

2. Pulse la tecla 1() o 2 para seleccionar el menú principal. A continuación, pulse la tecla 3 para entrar en el menú seleccionado.

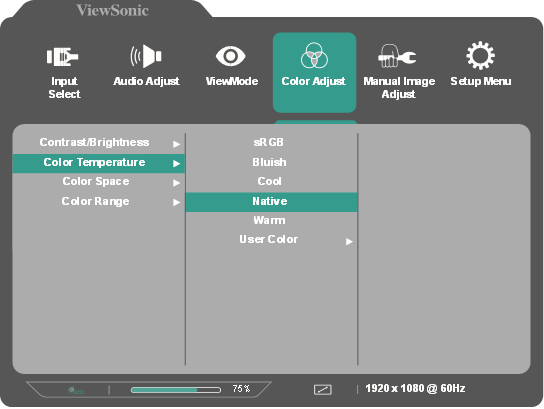

3. Pulse la tecla 1() o 2 para seleccionar la opción de menú deseada. A continuación, pulse la tecla 3 para entrar en el submenú.

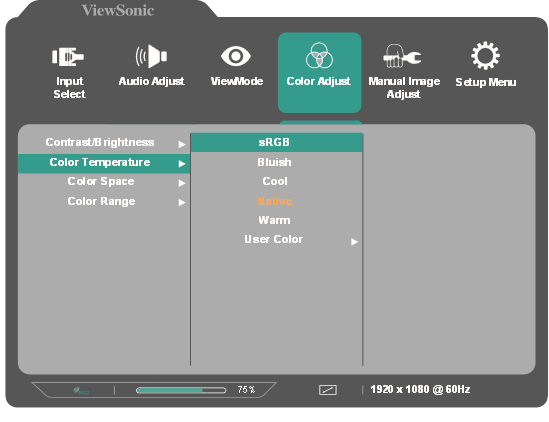

4. Pulse la tecla 1() o 2 para ajustar/seleccionar el ajuste. A continuación, pulse la tecla 3 para confirmar.
   NOTA: Algunos ajustes de las opciones de menú no requieren que el usuario pulse la tecla 3 para confirmar la selección. Siga la guía de teclas para seleccionar la opción o realizar ajustes.

5. Pulse la tecla 4 para volver a la pantalla anterior.
   NOTA: Para salir del menú OSD, pulse la tecla 5().

Árbol del menú de visualización en pantalla (OSD)

Especificaciones

¹No ajuste la tarjeta gráfica de su ordenador para que supere estos modos de sincronización; hacerlo puede provocar daños permanentes en la pantalla.
²Utilice únicamente el adaptador de corriente de ViewSonic® o una fuente autorizada.
³ La condición de prueba sigue los estándares de EEI.

Glosario

NOTA: Algunos términos pueden no ser aplicables a su monitor.

1. DCR avanzado
   La tecnología DCR avanzada detecta automáticamente la señal de imagen y controla de forma inteligente el brillo y el color de la retroiluminación para mejorar la capacidad de hacer que el negro sea más negro en una escena oscura y que el blanco sea más blanco en un entorno brillante.
   Ajuste de audio
   Ajusta el volumen, silencia el sonido o alterna entre las entradas si tiene más de una fuente.
   Detección automática
   Si la fuente de entrada actual no tiene señal, el monitor cambiará automáticamente a la siguiente opción de entrada. Esta función, en algunos modelos, está desactivada de forma predeterminada.
   Ajuste automático de imagen
   Ajusta automáticamente el tamaño, centra y afina la señal de vídeo para eliminar la ondulación y la distorsión.
2. Brillo
   Ajusta los niveles de negro de fondo de la imagen de la pantalla.
3. Ajuste de color
   Proporciona varios modos de ajuste de color para ayudar a ajustar la configuración de color para que se ajuste a las necesidades del usuario.
   Espacio de color
   Permite a los usuarios elegir qué espacio de color les gustaría utilizar para la salida de color del monitor (RGB, YUV).
   Temperatura de color
   Permite a los usuarios seleccionar ajustes de temperatura de color específicos para personalizar aún más su experiencia de visualización.

   Panel Default	Panel Original Status
   sRGB	Espacio de color estándar utilizado para el sistema Windows.
   Bluish	Establece la temperatura de color en 9300K.
   Cool	Establece la temperatura de color en 7500K.
   Native	Temperatura de color predeterminada. Recomendada para uso general.
   Warm	Establece la temperatura de color en 5000K.


   Contraste
   Ajusta la diferencia entre el fondo de la imagen (nivel de negro) y el primer plano (nivel de blanco).

9. Información
   Muestra el modo de temporización (entrada de señal de vídeo) procedente de la tarjeta gráfica del ordenador, el número de modelo LCD, el número de serie y la URL del sitio web de ViewSonic®. Consulte la guía del usuario de su tarjeta gráfica para obtener instrucciones sobre cómo cambiar la resolución y la frecuencia de actualización (frecuencia vertical).
   NOTA: VESA 1024 x 768 a 60 Hz, por ejemplo, significa que la resolución es 1024 x 768 y la frecuencia de actualización es 60 Hz.
   Selección de entrada
   Alterna entre las distintas opciones de entrada que están disponibles para el monitor.

13. Ajuste manual de imagen
    Muestra el menú "Manual Image Adjust" (Ajuste manual de imagen). Puede establecer manualmente una variedad de ajustes de calidad de imagen.
    Recuperación de memoria
    Devuelve los ajustes a la configuración de fábrica si la pantalla está funcionando en un modo de sincronización preestablecido de fábrica que aparece en las "Specifications" (Especificaciones) de este manual.
    NOTA:

• (Excepción) Este control no afecta a los cambios realizados en el ajuste "Language Select" (Selección de idioma) o "Power Lock" (Bloqueo de energía).
• Memory Recall es la configuración y los ajustes de pantalla predeterminados de fábrica. Memory Recall es el ajuste en el que el producto cumple los requisitos para ENERGY STAR®. Cualquier cambio en la configuración y los ajustes de la pantalla predeterminados de fábrica cambiaría el consumo de energía y podría aumentar el consumo de energía más allá de los límites exigidos para la calificación ENERGY STAR®, según corresponda. ENERGY STAR® es un conjunto de directrices de ahorro de energía emitidas por la Agencia de Protección Ambiental (EPA) de EE. UU. ENERGY STAR® es un programa conjunto de la Agencia de Protección Ambiental de EE. UU. y el Departamento de Energía de EE. UU. que nos ayuda a todos a ahorrar dinero y proteger el medio ambiente a través de productos y prácticas de eficiencia energética.


15. verscan
    Se refiere a una imagen recortada en la pantalla de su monitor. Un ajuste en su monitor amplía el contenido de la película, de modo que no puede ver los bordes exteriores de la película.
16. Power Button
    En la opción Power Button (Botón de encendido), los usuarios pueden elegir entre "Power Off" (Apagar) y "Screen Off" (Apagar pantalla) para determinar qué sucede cuando el usuario pulsa el botón de encendido del monitor.
    Power Off
    Pulsar el botón de encendido apagará el monitor como de costumbre. Esta es la operación predeterminada.
    Screen Off
    Pulsar el botón de encendido solo apagará la retroiluminación/pantalla. Por lo tanto, la secuencia del monitor no se cambiará cuando se utilicen varios monitores extendidos a través de DisplayPort/HDMI.

18. ecall
    Restablece la configuración del monitor ViewMode.
    Aviso de resolución
    El aviso indica a los usuarios que la resolución de visualización actual no es la resolución nativa correcta. Este aviso aparecerá en la ventana de configuración de la pantalla al configurar la resolución de la pantalla.
    Tiempo de respuesta
    Ajusta el tiempo de respuesta, creando imágenes fluidas sin rayas, desenfoques ni fantasmas. Un tiempo de respuesta bajo es perfecto para los juegos con más intensidad gráfica y proporciona una calidad visual increíble al ver deportes o películas de acción.
19. Setup Menu
    Ajusta la configuración del menú de visualización en pantalla (OSD). Muchos de estos ajustes pueden activar notificaciones de visualización en pantalla para que los usuarios no tengan que volver a abrir el menú.
    Nitidez
    Ajusta la calidad de imagen del monitor.

22. ViewMode
    La exclusiva función ViewMode de ViewSonic ofrece ajustes preestablecidos "Game" (Juego), "Movie" (Película), "Web", "Text" (Texto), "MAC" y "Mono". Estos ajustes preestablecidos están diseñados específicamente para ofrecer una experiencia de visualización optimizada para diferentes aplicaciones de pantalla.

Solución de problemas

En esta sección se describen algunos problemas comunes que puede experimentar al usar el monitor.

Mantenimiento

Precauciones generales

• Asegúrese de que el monitor esté apagado y de que el cable de alimentación esté desenchufado de la toma de corriente.
• Nunca rocíe ni vierta ningún líquido directamente sobre la pantalla o la carcasa.
• Manipule el monitor con cuidado, ya que un monitor de color más oscuro, si se raya, puede mostrar las marcas con mayor claridad que un monitor de color más claro.

Limpieza de la pantalla

• Limpie la pantalla con un paño limpio, suave y sin pelusa. Esto elimina el polvo y otras partículas.
• Si la pantalla aún no está limpia, aplique una pequeña cantidad de limpiacristales sin amoniaco ni alcohol sobre un paño limpio, suave y sin pelusa; luego limpie la pantalla.

Limpieza de la carcasa

• Utilice un paño suave y seco.
• Si la carcasa aún no está limpia, aplique una pequeña cantidad de detergente suave no abrasivo sin amoniaco ni alcohol sobre un paño limpio, suave y sin pelusa, luego limpie la superficie.

Precauciones de seguridad

Lea las siguientes Precauciones de seguridad antes de empezar a utilizar el dispositivo.

• Guarde esta guía del usuario en un lugar seguro para consultarla más adelante.
• Lea todas las advertencias y siga todas las instrucciones.
• Siéntese al menos a 45 cm (18") del dispositivo.
• Deje al menos 10 cm (4") de espacio alrededor del dispositivo para garantizar una ventilación adecuada.
• Coloque el dispositivo en un área bien ventilada. No coloque nada sobre el dispositivo que impida la disipación del calor.
• No utilice el dispositivo cerca del agua. Para reducir el riesgo de incendio o descarga eléctrica, no exponga el dispositivo a la humedad.
• Evite exponer el dispositivo a la luz solar directa u otras fuentes de calor constante.
• No lo instale cerca de fuentes de calor como radiadores, rejillas de calefacción, estufas u otros dispositivos (incluidos los amplificadores) que puedan aumentar la temperatura del dispositivo a niveles peligrosos.
• Utilice un paño suave y seco para limpiar la carcasa externa. Para obtener más información, consulte la sección "Mantenimiento".
• Es posible que se acumule grasa en la pantalla al tocarla. Para limpiar las manchas de grasa en la pantalla, consulte la sección "Mantenimiento".
• No toque la superficie de la pantalla con objetos afilados o duros, ya que podría dañarla.
• Cuando mueva el dispositivo, tenga cuidado de no dejarlo caer ni golpearlo contra nada.
• No coloque el dispositivo sobre una superficie irregular o inestable. El dispositivo podría caerse y provocar lesiones o un mal funcionamiento.
• No coloque objetos pesados sobre el dispositivo ni sobre los cables de conexión.
• Si hay humo, un ruido anormal o un olor extraño, apague inmediatamente el dispositivo y llame a su distribuidor o a ViewSonic®. Es peligroso seguir utilizando el dispositivo.
• No intente eludir las disposiciones de seguridad del enchufe polarizado o con conexión a tierra. Un enchufe polarizado tiene dos clavijas, una más ancha que la otra. Un enchufe con conexión a tierra tiene dos clavijas y una tercera clavija de conexión a tierra. La clavija ancha y la tercera clavija se proporcionan para su seguridad. Si el enchufe no encaja en su toma de corriente, obtenga un adaptador y no intente forzar el enchufe en la toma de corriente.
• Cuando se conecte a una toma de corriente, NO retire la clavija de conexión a tierra. Asegúrese de que las clavijas de conexión a tierra NUNCA se RETIREN.
• Proteja el cable de alimentación para que no se pise ni se pellizque, especialmente en el enchufe y en el punto donde sale del equipo. Asegúrese de que la toma de corriente esté situada cerca del equipo para que sea fácilmente accesible.
• Utilice únicamente los accesorios especificados por el fabricante.

• Cuando se utilice un carro, tenga cuidado al mover la combinación de carro/equipo para evitar lesiones por vuelco.
• Desconecte el enchufe de alimentación de la toma de CA si el dispositivo no se va a utilizar durante un período prolongado.
• Remita todas las tareas de reparación a personal de servicio cualificado. Se requerirá servicio cuando la unidad haya sufrido daños de alguna manera, como:
  • si el cable o el enchufe de la fuente de alimentación están dañados
  • si se ha derramado líquido o han caído objetos en la unidad
  • si la unidad está expuesta a la humedad
  • si la unidad no funciona normalmente o se ha caído
• AVISO: ESCUCHAR A TRAVÉS DE AURICULARES A UN VOLUMEN ALTO DURANTE PERÍODOS PROLONGADOS PUEDE CAUSAR DAÑOS AUDITIVOS/PÉRDIDA DE AUDICIÓN. Cuando utilice auriculares, ajuste el volumen a los niveles adecuados, ya que de lo contrario podría producirse una lesión auditiva.
• AVISO: ¡EL MONITOR PUEDE SOBRECALENTARSE Y APAGARSE! Si el dispositivo se apaga automáticamente, vuelva a encender el monitor. Después de reiniciar, cambie la resolución y la frecuencia de actualización de su monitor. Para obtener más información, consulte la guía del usuario de la tarjeta gráfica
