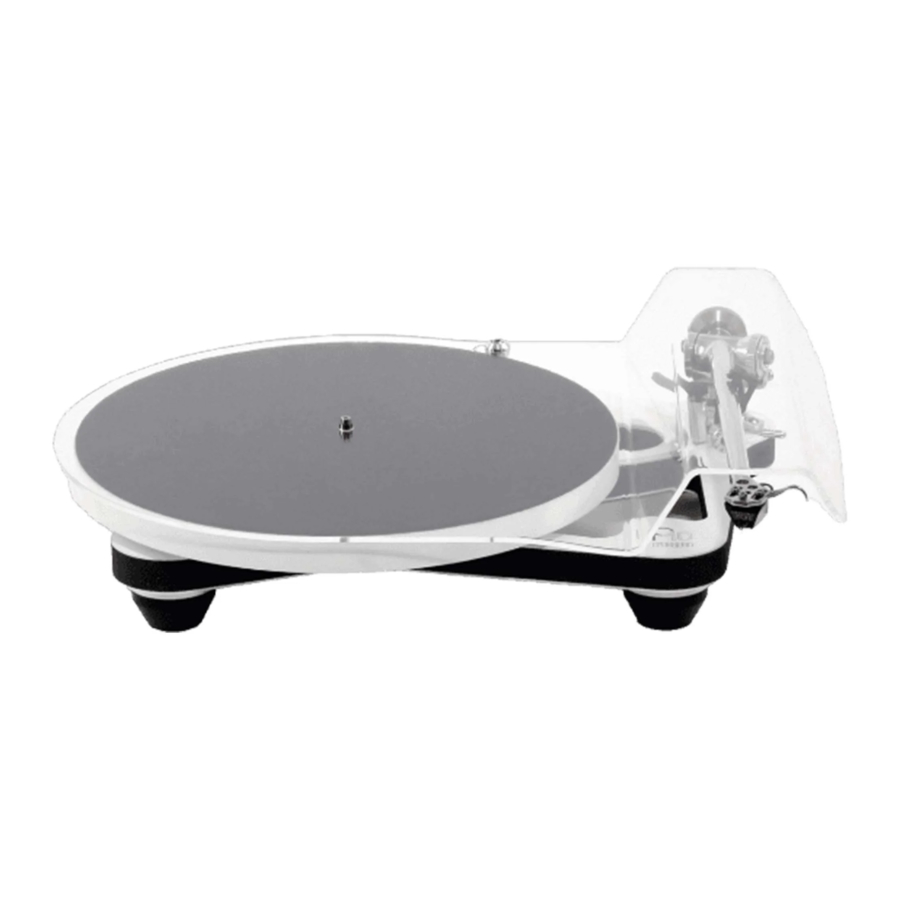

REGA Planar 10 - Manual del tocadiscos

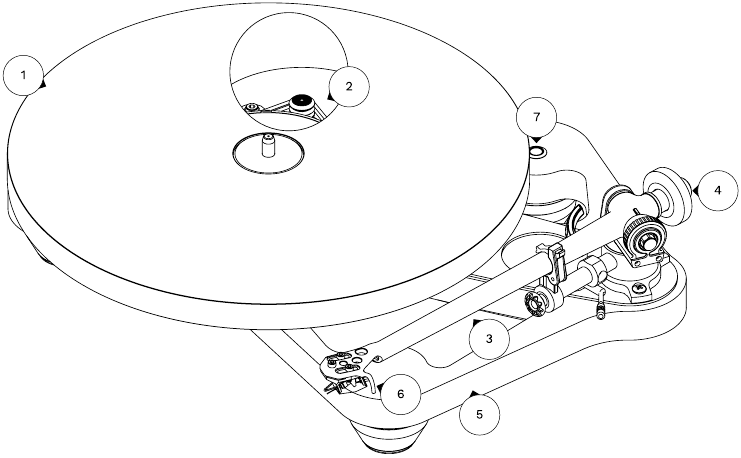

Descripción general
Contenido del tocadiscos
- Plato cerámico
- Correa de transmisión / subplato
- Brazo fonocaptor
- Contrapeso de tungsteno
- Zócalo esquelético
- Elevador de dedo
- Localizador de pines
Desembalaje y configuración del tocadiscos Planar 10
- Mantenga siempre el tocadiscos en posición horizontal.
- Siga la guía de desembalaje impresa en el interior de la parte frontal de la caja.
- Guarde el embalaje por si necesita transportar su tocadiscos en el futuro.
- Coloque el tocadiscos sobre una superficie rígida y nivelada.
- Asegúrese de que la correa de transmisión esté en su sitio y retire la tarjeta de transporte del buje de debajo del subplato.
- Coloque con cuidado el plato de cerámica en el buje y coloque la alfombrilla del tocadiscos.
Configuración y conexiones del Planar 10
Configuración y conexiones
(realice todas las conexiones antes de encenderlo)
Conecte el cable de alimentación suministrado a la toma marcada como "Power In" en la parte trasera de la P10 PSU.
Conecte la interconexión XLR de la parte trasera del tocadiscos a la toma marcada como "output" en la parte trasera de la P10 PSU. Para minimizar el riesgo de captación de zumbidos por el cartucho, la fuente de alimentación debe estar situada lo más lejos posible del tocadiscos que permita el cable de interconexión.
Conexión al amplificador
Los cables phono externos del brazo fonocaptor deben conectarse a una etapa phono adecuada. Dependiendo del tipo de cartucho que haya elegido, necesitará la etapa de imán móvil (MM) o bobina móvil (MC) apropiada. Si su amplificador no tiene una etapa phono integrada, necesitará una etapa externa (se vende por separado).
Conecte de la siguiente manera:
Rojo = canal derecho
Negro = canal izquierdo
Pulse el botón de encendido del panel frontal para encender la P10 PSU - Cuando se enciende la fuente de alimentación, el logotipo de Rega se iluminará en ROJO.
Pulse el botón de 331/3 rpm para activar 331/3 rpm o 45 rpm para activar 45 rpm desde el panel frontal.

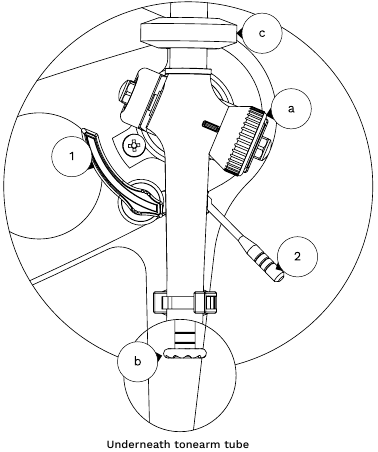

Montaje del cartucho y configuración del brazo fonocaptor RB3000
En primer lugar, asegúrese de que las fijaciones del cartucho están orientadas correctamente según las especificaciones del fabricante del cartucho. Utilice el transportador de alineación del cartucho (suministrado) para ajustar con precisión la posición del cartucho.
Nota: Cuando se utiliza cualquier cartucho Rega que disponga de un sistema de montaje de tres puntos, el voladizo se ajusta automáticamente.
Con el cartucho correctamente montado y con el protector de la aguja retirado, asegúrese de que el dial de fuerza de seguimiento (a) y el ajuste de polarización (b) están ajustados a cero. Ajuste el contrapeso (c) hasta que el brazo esté "flotando" con la aguja aproximadamente 1 mm por encima del disco. Nota: Es normal que el brazo vuelva a girar hacia la posición del clip del brazo incluso con la polarización ajustada a cero. Por lo tanto, es aconsejable sujetar suavemente el soporte del rodamiento del brazo (justo debajo del dial de seguimiento), evitando así el movimiento horizontal durante el procedimiento de equilibrado.
Una vez que el brazo esté equilibrado, gire el dial de ajuste de la fuerza de seguimiento a la fuerza de seguimiento requerida. Los números "0" a "3" están marcados en el dial. En caso de duda, es aconsejable utilizar una fuerza de seguimiento que se corresponda con los límites superiores del rango del fabricante del cartucho.
- Plataforma de entrada
- Dispositivo de entrada inferior
(Se utiliza para subir o bajar manualmente el brazo fonocaptor sobre o fuera de la superficie del vinilo)
Ajuste el deslizador de ajuste de polarización a la misma cifra que la presión de la fuerza de seguimiento del cartucho indicada por el fabricante del mismo. Nota: Esto no es crítico y una cifra entre 1,0 y 1,5 suele ser adecuada para los cartuchos de imán móvil y entre 1,5 y 2,0 para la mayoría de los cartuchos de bobina móvil.
Simplemente, empuje el deslizador de ajuste de polarización hasta el ajuste deseado, utilizando la línea de puntos como referencia (como se muestra arriba).
Su brazo ya está equilibrado, configurado y listo para usar. Si tiene alguna duda sobre la instalación o la configuración, póngase en contacto con su distribuidor oficial de Rega, que podrá realizar el trabajo por usted. Gracias por adquirir este producto Rega y le deseamos muchas horas de disfrute musical.
P10 PSU
La P10 PSU le da control total sobre su tocadiscos. Incluye un circuito antivibración avanzado (ajustado con precisión por nuestros ingenieros), control electrónico de velocidad fina ajustable por el usuario y la comodidad del cambio de velocidad electrónico con solo tocar un botón.
Ajuste de velocidad
(ajuste de fábrica - solo ajustar si es necesario)
- Las funciones de control de velocidad se encuentran en el panel posterior de la P10 PSU.
- Interruptor de programa de velocidad: activa el modo de velocidad establecida.
- LED de modo de programa: indica los dos modos de funcionamiento: modo predeterminado de fábrica y modo de ajuste de velocidad.
- Ajuste de velocidad: este codificador se utiliza para ajustar la velocidad. El tamaño del paso del control de velocidad es de 0,01 rpm.
Restablecimiento de la P10 PSU a la configuración de fábrica
Este proceso se recomienda al instalar nuevas correas de transmisión en su tocadiscos o después de una revisión, para ayudar a optimizar el rango de ajuste disponible.
- Seleccione 331/3 rpm.
- Mantenga pulsado el interruptor "speed program" hasta que el LED "program mode" parpadee cada pocos segundos. Mantenga pulsado el botón hasta que se ilumine un LED fijo.
- Mientras esté iluminado, pulse el botón del interruptor "speed program" una vez más para restablecer completamente los valores de fábrica y volver al "run mode" (modo de funcionamiento).
Nota: Recomendamos cambiar las correas de transmisión de Rega cada cinco años para garantizar un rendimiento óptimo. El uso de la P10 PSU con correas viejas y desgastadas puede provocar un menor rendimiento y pequeñas variaciones en la estabilidad de la velocidad.
Uso de aplicaciones de teléfono móvil para comprobar y ajustar la velocidad
Rega, junto con un estudio de masterización de Londres, ha utilizado la aplicación para iPhone "RPM" (disponible en la App Store) desarrollada por Philip Broder para comprobar y ajustar la velocidad de un tocadiscos utilizando el Neo, con resultados positivos. Hemos verificado la precisión básica de la aplicación "RPM" utilizando el equipo de medición de velocidad interno de Rega, pero como se trata de una aplicación de terceros, no podemos garantizar las lecturas debido a las incertidumbres, que podrían estar causadas por la antigüedad, el estado y el sistema operativo del teléfono en el que está instalada la aplicación. Si tiene alguna duda, debe comprobar la calibración de la aplicación "RPM" utilizando una referencia adecuada.
Rega Strobe y disco estroboscópico
(se vende por separado)
La mejor manera de ajustar la velocidad de su Planar 10 es utilizar el kit Rega Stobe. Un disco estroboscópico es un instrumento óptico que se utiliza para medir la velocidad del tocadiscos congelando las barras del disco. Las barras están iluminadas por un LED de bloqueo de cuarzo preciso que pulsa a 100 Hz.
Uso del kit Strobe
Simplemente coloque el disco estroboscópico en el plato del tocadiscos. Encienda el LED de 100 Hz y manténgalo aproximadamente 2 cm por encima del estroboscopio giratorio. Si las barras no parecen moverse y están estacionarias, la velocidad es de 331/3 rpm. Si se mueven en el sentido de las agujas del reloj, el tocadiscos está funcionando rápido y, a la inversa, si se mueven en sentido contrario a las agujas del reloj, el tocadiscos está funcionando lento.
Si durante un minuto las barras parecen moverse una barra hacia la izquierda o una barra hacia la derecha, la velocidad es un 0,016% más rápida o más lenta respectivamente. Utilizando el control de velocidad de la P10 PSU, es posible alcanzar ±0,05% o ±1,3 rpm.
Nota: Si durante un minuto las barras parecen moverse dos barras hacia la izquierda o dos barras hacia la derecha, la velocidad es 0,01 rpm más rápida o más lenta respectivamente. Utilizando el control de velocidad de la P10 PSU, es posible alcanzar ±0,01 rpm, que es un paso del ajuste de velocidad.
Debido a la naturaleza del efecto estroboscópico del disco y la luz LED, recomendamos encarecidamente a cualquier persona con epilepsia fotoinducida que no utilice este dispositivo. Aunque esta condición es muy rara, debemos informar al usuario de esta condición. Pida ayuda a su distribuidor si es necesario.
- No desenchufe la P10 PSU del tocadiscos mientras la unidad está encendida: apague la fuente de alimentación antes de desenchufarla.
- No haga funcionar la fuente de alimentación sin conectar el tocadiscos.
- Nunca exponga la unidad a la lluvia o a la humedad.
- No abra las tapas de la carcasa. No hay piezas reparables por el usuario en el interior.
