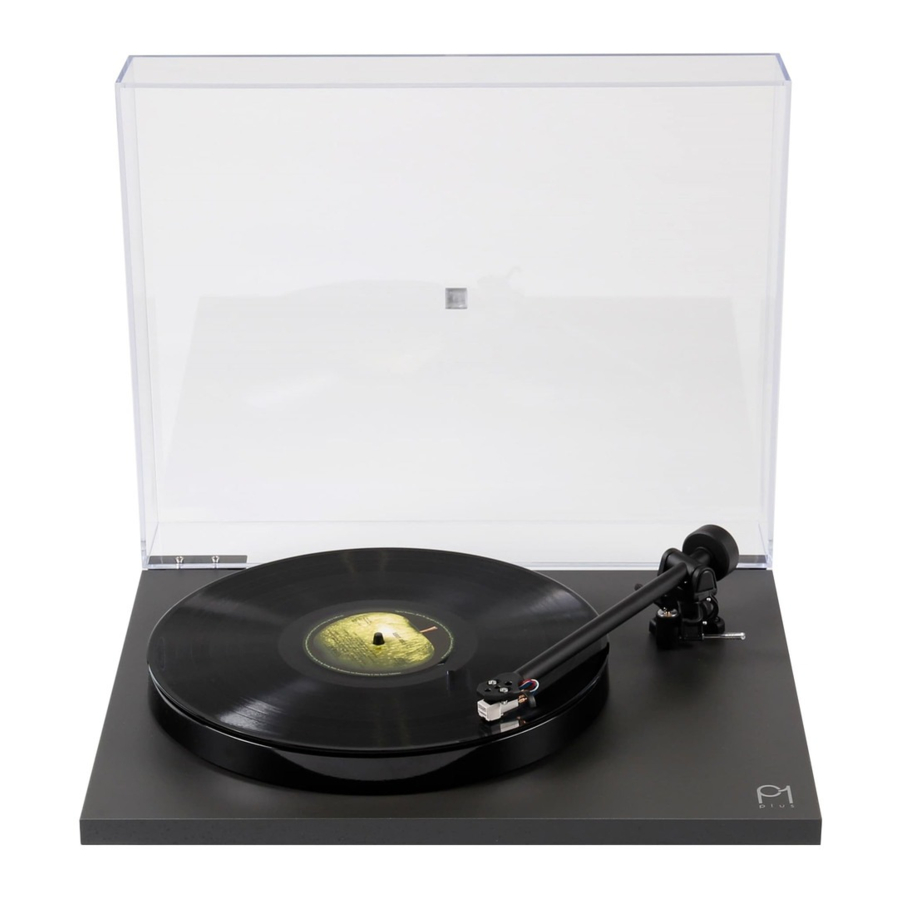

REGA Planar 1 Plus - Manual del tocadiscos

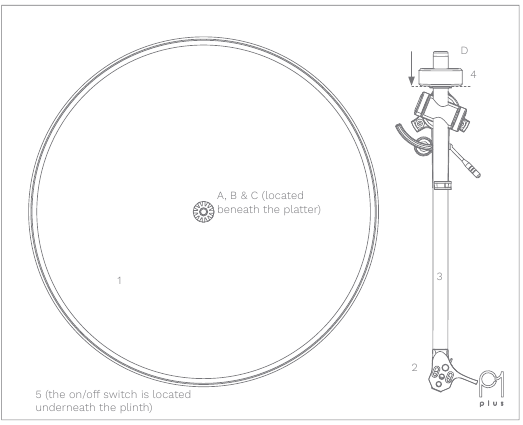

Configuración de su Planar 1 Plus

• Desembale con cuidado el tocadiscos, manteniéndolo siempre en posición vertical.
• Compruebe que la correa esté colocada alrededor de la polea de transmisión (A) y el subplato (B).

• Retire la tarjeta de embalaje (C) de debajo del subplato (B) y coloque el plato (1) y la alfombrilla.

• Empuje el contrapeso (4) completamente en la parte posterior del brazo fonocaptor (3) hasta que alcance el punto de tope como se muestra (D).

• Conecte la salida phono a una entrada de nivel de línea apropiada.
• Conecte la fuente de alimentación a la parte posterior del tocadiscos.
• Retire con cuidado el protector de la aguja del cartucho (2).
• Encienda el Planar 1 Plus a través del interruptor de encendido/apagado situado en la parte inferior del zócalo (5).
• Cambie la velocidad moviendo la correa de transmisión de los pasos 33 1/3 y 45 de la polea (A).

• El brazo fonocaptor RB110 (3) está preestablecido para el ajuste de la polarización, no se requiere ninguna otra configuración.

Baje el volumen del amplificador antes de encender o apagar la unidad.

Etapa de phono incorporada

La etapa de phono incorporada es un preamplificador de alta especificación. Está diseñado para amplificar la señal de un cartucho de imán móvil a un nivel adecuado para todas las entradas de nivel de línea de un sistema o amplificador de audio apropiado. Esto permite una conexión sencilla a una amplia variedad de productos utilizando el cable estándar doble phono a phono (suministrado) o phono a conector de 3,5 mm (no suministrado).

Nota: Un cable de 3,5 mm a phono solo debe conectarse a una entrada apropiada. NO CONECTE A UNA TOMA DE SALIDA DE AURICULARES (como la que se encuentra en un dispositivo móvil o similar), ya que esto podría dañar tanto el dispositivo como el reproductor.

Conexiones de salida

Conecte las tomas de salida de la etapa de phono incorporada a una entrada de "nivel de línea" adecuada en su amplificador utilizando los cables phono apropiados.

Muchos amplificadores tienen una etapa de phono incorporada. Nunca conecte el P1 Plus a una etapa de phono integrada. Estas suelen estar marcadas como entrada "Phono" o "Disk".

Nota: Algunos amplificadores y sistemas todo en uno ofrecen ajustes de ganancia ajustables. Si esta opción está disponible, recomendamos que la conexión utilizada para el tocadiscos se establezca en la configuración de ganancia más baja para evitar cualquier ruido de fondo innecesario.

Nota: Al encender o apagar el P1 Plus, es posible que se escuche un ruido a través de los altavoces. Esta es la etapa de phono que se enciende momentáneamente después del tocadiscos. Esto es perfectamente normal.

Posicionamiento

Al igual que con cualquier tocadiscos, tenga cuidado al colocarlo. Colóquelo siempre sobre una superficie firme y nivelada. Nunca coloque el tocadiscos en la misma superficie que los altavoces de escritorio o de estantería, ya que la energía creada por los altavoces puede distorsionar la música y afectar el rendimiento. Para optimizar el rendimiento, el tocadiscos debe montarse en un rack de alta fidelidad o en el soporte de pared Rega dedicado.

Conexión de alimentación

Enchufe la fuente de alimentación Rega PS1 de 350 mA en la toma de corriente. La configuración ya está completa. ¡Simplemente encienda, siéntese y disfrute!

Utilice únicamente los adaptadores de corriente suministrados con este producto.

PS1 (UK)
Entrada 230 V CA 50 Hz 0.07 A
Salida 24 V CA 350 mA CA

PS1 (EU - Euro 2 pin)
Entrada 230 V CA 50 Hz
Salida 24 V CA 350 mA CA

PS1 (Australian)
Entrada 240 V CA 50 Hz 0.07 A
Salida 24 V CA 350 mA CA

PS1 (UL - American)
Entrada 115 V CA 60 Hz
Salida 24 V CA 350 mA CA

Servicio

Con la unidad desconectada de la red eléctrica, solo limpie con un paño de microfibra (ligeramente húmedo si es necesario). No retire ninguna cubierta; no hay piezas reparables por el usuario en el interior. Si la unidad funciona de forma errática o emite humo u olor, desconéctela de la fuente de alimentación y llévela a un técnico de servicio cualificado.

Descargar el manual

Aquí puede descargar la versión PDF completa del manual. Puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.

Descargar REGA Planar 1 Plus - Manual del tocadiscos
