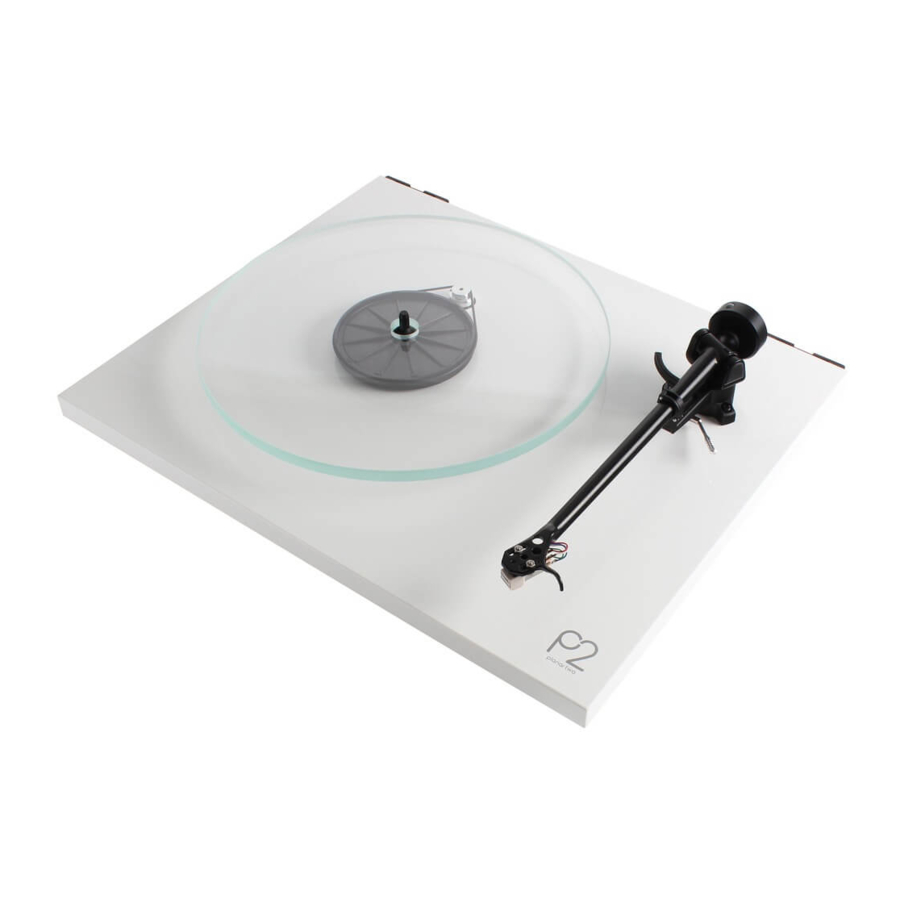

REGA Planar 2 - Manual del tocadiscos
Introducción
Siga esta guía de configuración rápida para garantizar un rendimiento óptimo y un funcionamiento perfecto. No hacerlo puede invalidar su garantía. Para obtener más información sobre este producto, visite www.rega.co.uk.
Desembalaje del tocadiscos
- Mantenga siempre el tocadiscos en posición horizontal.
- Siga la guía de embalaje impresa en el interior de la parte frontal de la caja.
- Guarde el embalaje por si necesita transportar el tocadiscos en el futuro.
- Coloque el tocadiscos sobre una superficie rígida y nivelada.
- Asegúrese de que la correa de transmisión está en su sitio y retire la tarjeta de transporte del buje de debajo del subplato.
- Coloque con cuidado el plato en el buje y coloque la alfombrilla del tocadiscos.

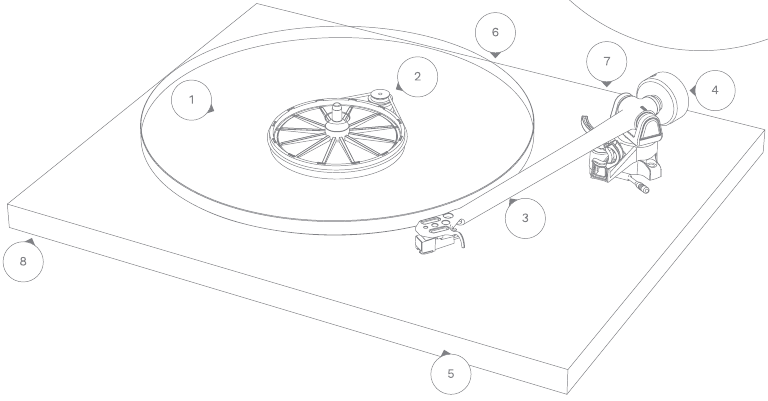

Contenido del tocadiscos
- Plato
- Correa de transmisión / polea (debajo del plato)
- Brazo fonocaptor
- Contrapeso
- Zócalo
- Entrada de alimentación (parte inferior del tocadiscos)
- Salida de phono (parte trasera del brazo fonocaptor)
- Interruptor de encendido/apagado (debajo del zócalo)
| PS2 (UK) | |
| Entrada Salida | 230 V AC 50 Hz 40 mA 24 V AC 100 mA AC |
| PS2 (EU - Euro 2 pin) | |
| Entrada Salida | 230 V AC 50 Hz 40 mA 24 V AC 100 mA AC |
| PS2 (Australian) | |
| Entrada Salida | 230 V AC 50 Hz 40 mA 24 V AC 100 mA AC |
| PS2 (UL - American) | |
| Entrada Salida | 115 V AC 60 Hz 90 mA 24 V AC 100 mA AC |
| PS2 (Korean) | |
| Entrada Salida | 220 V AC 60 Hz 40 mA 24 V AC 100 mA AC |
| PS2 (Japan) | |
| Entrada Salida | 100 V AC 50/60 Hz 100 mA 24 V AC 100 mA AC |
Utilice solo el adaptador de corriente Rega PS2 suministrado con este producto.
Conexión al amplificador
Los cables de phono externos del brazo fonocaptor deben conectarse a una etapa de phono adecuada.
Conecte de la siguiente manera:
Rojo = canal derecho.
Negro = canal izquierdo.
Si su amplificador no tiene una etapa de phono integrada, necesitará una etapa externa.*
* Las etapas de phono Rega se venden por separado. Para obtener más información, visite www.rega.co.uk.
* Actualice con el paquete de rendimiento Rega diseñado específicamente para el Planar 2. Para obtener más información, visite www.rega.co.uk.
Configuración del brazo fonocaptor RB220
Para configurar el brazo fonocaptor RB220, atornille el contrapeso (a) a lo largo de su eje (b) hasta que la aguja flote 1 mm por encima de un disco en el plato. Ahora se puede aplicar la fuerza de seguimiento, media vuelta del peso (180 grados) = 1 gramo de fuerza. Gire el peso hasta la fuerza sugerida por las directrices del fabricante de su cartucho. La fuerza sugerida para el cartucho de carbono suministrado es de 2 gramos (360 grados). Utilice los tapones de plástico del peso como guía. El ajuste de la polarización es automático en el brazo fonocaptor RB220.
Cambio de velocidad manual
Puede cambiar la velocidad de reproducción simplemente retirando el plato de cristal y moviendo la correa de transmisión entre las ruedas de 331/3 rpm o 45 rpm de la polea de transmisión, como se muestra.
Plantilla de alineación del cartucho
El Planar 2 viene con el cartucho Rega Carbon alineado listo para reproducir. Si necesita reemplazar o actualizar el cartucho, utilice la plantilla de alineación del cartucho proporcionada junto con las directrices del fabricante del cartucho.
Referencias
Descargar el manual
Aquí puede descargar la versión PDF completa del manual. Puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.
Descargar REGA Planar 2 - Manual del tocadiscos
