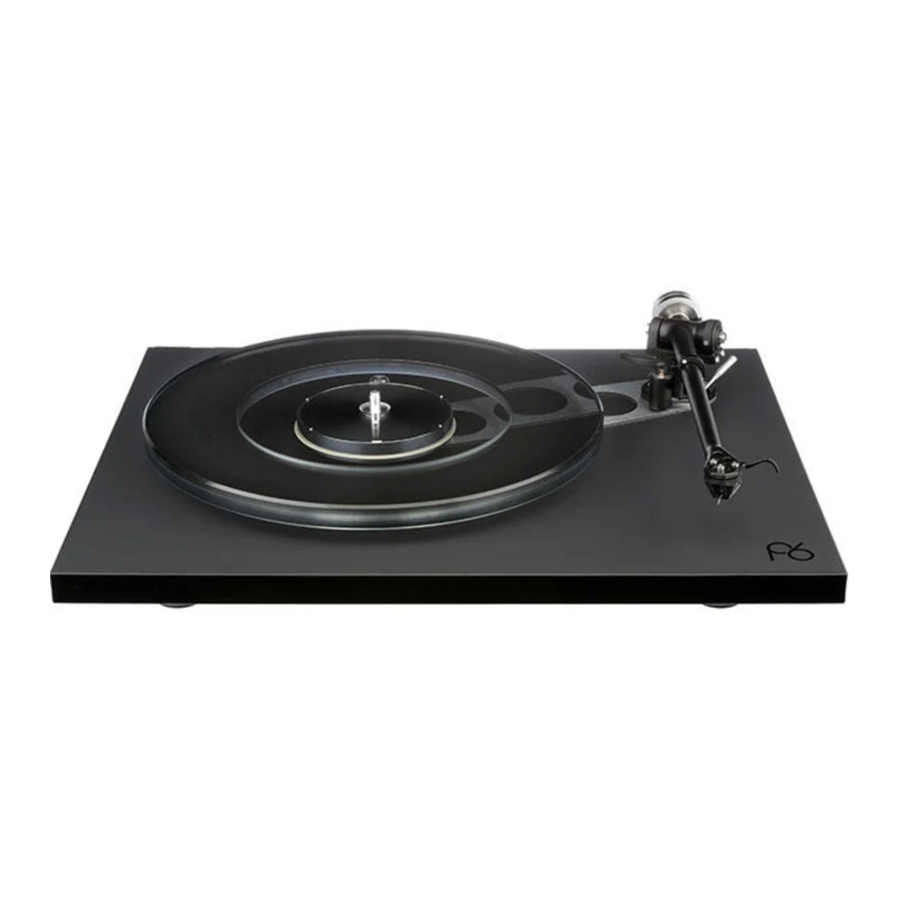

REGA Planar 6 - Manual del tocadiscos

DESEMBALAJE DEL TOCADISCOS

• Mantenga siempre el tocadiscos en posición horizontal.
• Siga la guía de desembalaje impresa en el interior de la parte frontal de la caja.
• Guarde el embalaje por si necesita transportar su tocadiscos en el futuro.
• Coloque el tocadiscos sobre una superficie rígida y nivelada.
• Asegúrese de que la correa de transmisión esté en su sitio y retire la tarjeta de transporte del buje de debajo del subplato.
• Coloque con cuidado el plato de cristal en el buje y coloque la alfombrilla del tocadiscos.

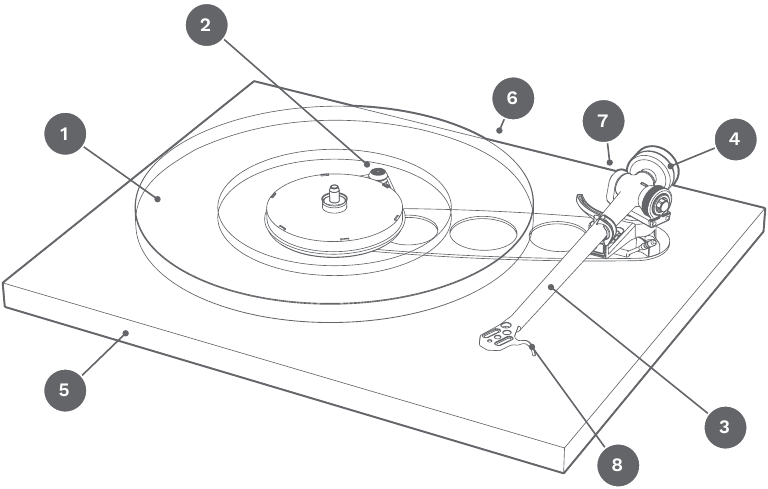

DESCRIPCIÓN GENERAL

1. PLATO DE CRISTAL
2. CORREA DE TRANSMISIÓN / POLEA
3. BRAZO DE TONO
4. PESO DE EQUILIBRIO
5. PLINTO
6. ENTRADA DE ALIMENTACIÓN
7. SALIDA DE PHONO
8. ELEVADOR DE DEDOS

CONFIGURACIÓN Y CONEXIONES

1. Utilice únicamente el adaptador de CA PS1 suministrado por Rega.
2. Conecte el cable DIN de alimentación (suministrado) entre la parte posterior del Planar 6 y la toma de entrada de CA de 24 V en el panel posterior del Neo.
3. Enchufe el Rega PS1 y encienda la alimentación de la red eléctrica.
4. Para encender el Neo, pulse el botón marcado como 'power' (alimentación) situado en el panel frontal y el plato del tocadiscos girará a la velocidad seleccionada.
5. Cuando la fuente de alimentación está encendida, si el logotipo de Rega se ilumina en rojo, se selecciona 331/3 rpm.
6. Si el logotipo de Rega se ilumina en verde, se seleccionan 45 rpm.
7. Para cambiar entre velocidades, pulse el botón marcado como '33/45' en el panel frontal según sea necesario.

Nota: Para minimizar el riesgo de zumbido captado por el cartucho, el Neo debe situarse lo más lejos posible del tocadiscos que permita el cable de interconexión.

CONEXIÓN AL AMPLIFICADOR

Los cables phono externos del brazo de tono deben conectarse a una etapa phono adecuada.
Conéctelos de la siguiente manera: Rojo = canal derecho / Negro = canal izquierdo
Dependiendo del tipo de cartucho que haya elegido, necesitará la etapa de imán móvil (MM) o bobina móvil (MC) apropiada. Si su amplificador no tiene una etapa phono integrada, necesitará una etapa externa (se vende por separado).

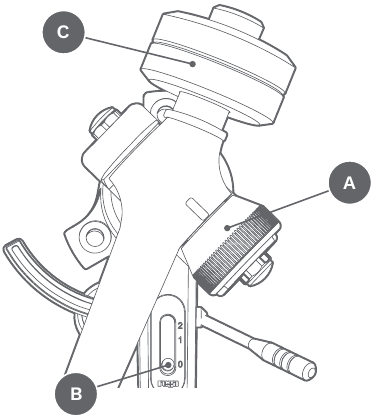

MONTAJE DEL CARTUCHO Y CONFIGURACIÓN DEL BRAZO DE TONO RB330

En primer lugar, asegúrese de que las fijaciones del cartucho están orientadas correctamente de acuerdo con las especificaciones del fabricante del cartucho. Utilice el transportador de alineación del cartucho (suministrado) para ajustar con precisión la posición del cartucho. Asegúrese de que el dial de fuerza de seguimiento (A) y el deslizador de ajuste de polarización (B) estén ambos ajustados a cero. Coloque el peso de equilibrio (C) en el eje del peso de equilibrio. Con el protector de la aguja retirado, coloque el cartucho por encima del surco de entrada de un LP. Mientras sujeta el cabezal, empuje con cuidado el peso hacia arriba del eje hasta que la aguja flote a sólo 1 mm del disco.
La fuerza de seguimiento recomendada puede aplicarse ahora utilizando el dial de fuerza de seguimiento. Utilice siempre una fuerza que corresponda al límite superior del rango recomendado por el fabricante del cartucho. Por último, empuje el deslizador de ajuste de polarización al mismo número que el control de fuerza de seguimiento.

AJUSTE DE VELOCIDAD

(AJUSTE DE FÁBRICA - SÓLO AJUSTAR SI ES NECESARIO)
Los controles de velocidad están situados en el panel posterior del Neo:
Interruptor de programa de velocidad: Esto permite el modo de velocidad establecido.
LED de modo de programa: Esto indica los dos modos de funcionamiento: Modo predeterminado de fábrica y modo de ajuste de velocidad.
Ajuste de velocidad: Este codificador se utiliza para ajustar la velocidad. El tamaño del paso del control de velocidad es de 0,01 rpm.

AJUSTE DE LA VELOCIDAD

Nota: Recomendamos el kit Rega Strobe para medir con precisión la velocidad durante el ajuste (se vende por separado).
Nota: La velocidad se ajusta mientras se está funcionando a 331/3 rpm y cualquier ajuste realizado a 331/3 rpm se aplicará automáticamente a 45 rpm.

1. Seleccione 331/3 rpm.
2. Pulse el interruptor 'speed program' (programa de velocidad) en el panel posterior una vez para poner la unidad en modo de configuración - El LED 'program mode' (modo de programa) se iluminará ahora permanentemente en rojo.
3. Ajuste la velocidad a través del control 'speed adjustment' (ajuste de velocidad) utilizando una llave Allen de 1,7 mm. Girando en el sentido de las agujas del reloj aumentará la velocidad y girando en el sentido contrario a las agujas del reloj disminuirá la velocidad. El tamaño del paso es de 0,01 rpm. Realice sólo pequeños ajustes de hasta cinco 'steps' (pasos) cada vez para asegurar un ajuste preciso. Compruebe la velocidad después de cada ajuste para lograr la mejor precisión.
4. Cuando la velocidad se ha ajustado correctamente, pulse el 'speed program switch' (interruptor de programa de velocidad) una vez para volver a poner la unidad en 'run mode' (modo de funcionamiento). El LED 'program mode' (modo de programa) se apagará ahora y parpadeará aproximadamente cada diez segundos indicando que la velocidad ha sido cambiada del ajuste de fábrica. Su tocadiscos está ahora configurado y listo para usar.

DEVOLUCIÓN DEL NEO A LA CONFIGURACIÓN DE FÁBRICA

Este proceso se recomienda cuando se coloca una nueva correa de transmisión en su tocadiscos o después de una revisión, para ayudar a optimizar el rango de ajuste disponible para usted.

1. Seleccione 331/3 rpm.
2. Mantenga pulsado el interruptor 'speed program' (programa de velocidad) hasta que el LED 'program mode' (modo de programa) parpadee cada pocos segundos. Mantenga el botón pulsado hasta que se ilumine un LED fijo.
3. Mientras está iluminado, pulse el botón 'speed program' (programa de velocidad) una vez más para restablecer completamente los valores de fábrica y volver al 'run mode' (modo de funcionamiento).

Nota: Recomendamos cambiar las correas de transmisión Rega cada cinco años para garantizar un rendimiento óptimo. El uso del Neo con correas viejas y desgastadas puede resultar en un rendimiento más bajo y variación en la estabilidad de la velocidad.

USO DE APLICACIONES DE TELÉFONO MÓVIL PARA COMPROBAR Y AJUSTAR LA VELOCIDAD

Rega, junto con un estudio de masterización de Londres, ha utilizado la aplicación para iPhone 'RPM' (disponible en la App Store) desarrollada por Philip Broder para comprobar y ajustar la velocidad de un tocadiscos utilizando el Neo, con resultados positivos. Hemos verificado la precisión básica de la aplicación 'RPM' utilizando el equipo de medición de velocidad interno de Rega, pero como se trata de una aplicación de terceros no podemos garantizar las lecturas debido a incertidumbres, que podrían ser causadas por la antigüedad, el estado y el sistema operativo del teléfono en el que está instalada la aplicación. Si tiene alguna duda, debe comprobar la calibración de la aplicación 'RPM' utilizando una referencia adecuada.

REGA STROBE Y DISCO ESTROBOSCÓPICO

(SE VENDE POR SEPARADO)
La mejor manera de ajustar la velocidad de su Planar 6 es utilizar el kit Rega Stobe. Un disco estroboscópico es un instrumento óptico utilizado para medir la velocidad del tocadiscos congelando las barras del disco. Las barras se iluminan mediante un LED bloqueado por cuarzo preciso que pulsa a 100 Hz.

USO DEL KIT ESTROBOSCÓPICO

Simplemente coloque el disco estroboscópico en el plato del tocadiscos. Encienda el LED de 100 Hz y manténgalo aproximadamente a 2 cm por encima del estroboscopio giratorio. Si las barras no parecen moverse y están estacionarias, la velocidad es de 331/3 rpm. Si se mueven en el sentido de las agujas del reloj, el tocadiscos está funcionando rápido, y a la inversa, si se mueven en el sentido contrario a las agujas del reloj, el tocadiscos está funcionando lento.
Si durante un minuto las barras parecen moverse una barra a la izquierda o una barra a la derecha, la velocidad es un 0,016% rápida o lenta respectivamente. Utilizando el control de velocidad del Neo, es posible alcanzar ±0,05% o ±1,3 rpm.
Nota: Si durante un minuto las barras parecen moverse dos barras a la izquierda o dos barras a la derecha, la velocidad es 0,01 rpm rápida o lenta respectivamente. Utilizando el control de velocidad del Neo, es posible alcanzar ±0,01 rpm, que es un paso del ajuste de velocidad.

Debido a la naturaleza del efecto estroboscópico del disco y la luz LED, recomendamos encarecidamente que cualquier persona con epilepsia fotoinducida no utilice este dispositivo. Aunque esta condición es muy rara, debemos hacer que el usuario sea consciente de esta condición. Pida ayuda a su distribuidor si es necesario.

No desenchufe la fuente de alimentación del tocadiscos mientras la unidad está encendida - apague la fuente de alimentación antes de desenchufarla. No haga funcionar la fuente de alimentación sin el tocadiscos conectado. Una señal de 24 V CA más una señal de 20 V CC presentes en los pines del enchufe - si estos están en cortocircuito causará daños a la unidad de alimentación. Utilice sólo con la fuente de alimentación Rega PS1 o Neo. Nunca exponga la unidad a la lluvia o la humedad. No abra las tapas de la carcasa. No hay piezas reparables por el usuario en el interior.
El Neo incorpora fusibles reiniciables en el amplificador del controlador para protegerlo de fallos de sobrecorriente, lo que hará que el tocadiscos funcione de forma errática o no funcione en absoluto. Si en la rara circunstancia estos se activan, se restablecen apagando el Neo a través del panel frontal durante aproximadamente 10 segundos. Si el fallo persiste, consulte a su distribuidor.
