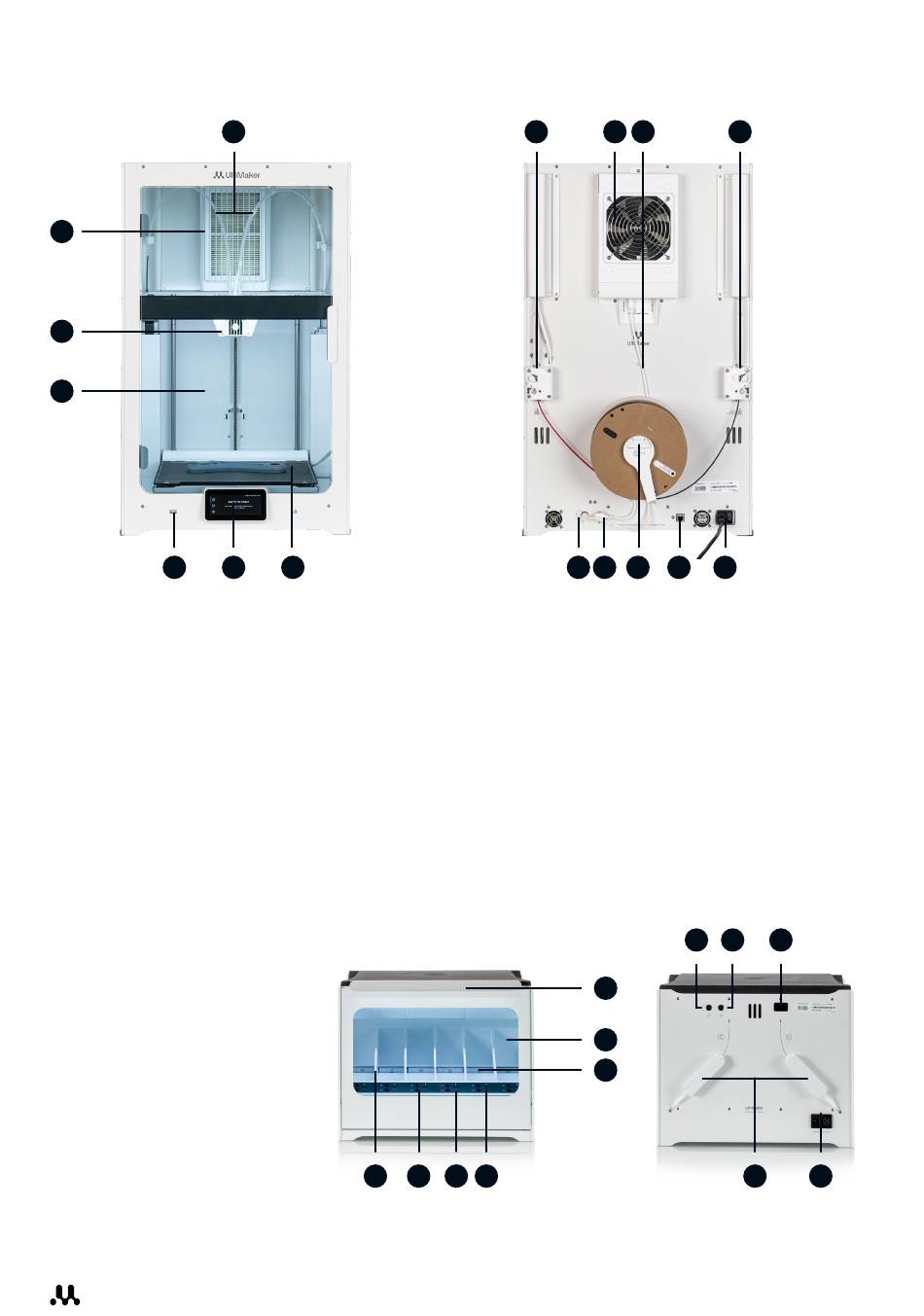

2.2 Componentes principales

3
2
1
7
UltiMaker S8
Parte frontal
1. Puerta de vidrio
2. Cabezal de impresión
3. Filtro del Air Manager
4. Tubos Bowden
5. Plataforma Z con placa de impresión flexible
6. Pantalla táctil
7. Puerto USB
Material Station
1. Puerta de cristal con asa
2. Compartimentos de
material (A - F)
3. Ruedas de rebobinado
4. Separador de
compartimentos con NFC
5. Puertos de entrada
del filamento (1 y 2)
6. Indicador luminoso
de material
7. Botón de expulsión
8. Puerto UMB IN
9. Puerto UMB OUT
10. Salida del deshumidificador
11. Desacopladores
12. Entrada de alimentación
UltiMaker S8
Manual de instalación y uso
4
6 5
4
8
16
Parte trasera
8. Alimentador 2
9. Ventilador del Air Manager
10. Cable del Air Manager
11. Alimentador 1
12. Enchufe y botón de encendido
13. Puerto Ethernet
14. Portabobinas con guía de filamento
15. Puerto NFC
16. Puerto UMB OUT
5 6 7
9 10 11
15 14 13 12
8 9
1
2
3
11
10
12
9
