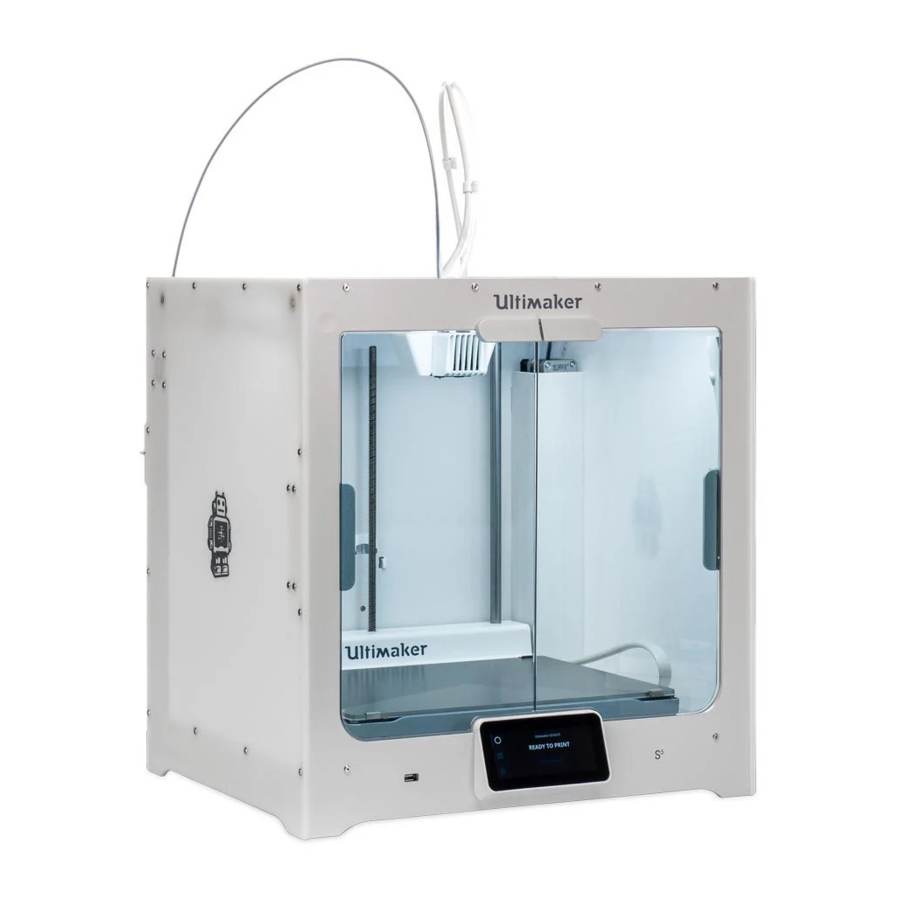

Manual de Ultimaker S5

Requisitos

Herramientas

• Suministros de prevención de ESD
• Destornillador dinamométrico (ajustable)
  • 0,5 Nm
• Punta Torx de seguridad TX10
• Punta hexagonal de 2,0 mm
• Destornillador hexagonal de 2,0 mm
• Destornillador de punta plana(recomendado)
• Herramienta de núcleo de ferrita
• Tapón de seguridad
• Herramientas de fijación de la puerta

Piezas

• 1x 210213 - Conjunto de placa base Ultimainboard-Olimex
• 1x 2004 - Tarjeta Wi-Fi(opcional)

Tiempo

• 20 minutos

Notas

Asegúrese de que la Ultimaker S5 esté apagada y el cable de alimentación desconectado antes de comenzar la sustitución.

Nota de seguridad: La Ultimaker S5 tiene una fuente de alimentación incorporada que queda expuesta cuando se retira la cubierta inferior. Inserte el tapón de seguridad antes de retirar la cubierta. Nunca conecte el cable de alimentación cuando la cubierta inferior esté retirada.

Esta reparación implica trabajar con componentes electrónicos sensibles o exponerlos. Tome precauciones contra ESD antes de comenzar este procedimiento.

Consejo: Todas las orientaciones se ven desde la parte delantera en la orientación vertical, a menos que se especifique lo contrario.

Desmontaje

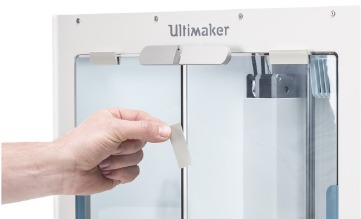

1. Coloque las herramientas de fijación de la puerta entre las puertas de vidrio para mantener las puertas en su lugar


Consejo: Esto evita que la(s) puerta(s) se abran al manipular la impresora
Herramientas: 2x (o más) herramientas de fijación de la puerta

2. Coloque la impresora sobre su lado izquierdo, con la parte inferior mirando hacia usted


Consejo: Esta orientación es la más estable y proporciona el mejor acceso a los componentes electrónicos.

No coloque la impresora sobre su parte posterior; esto puede dañar los alimentadores

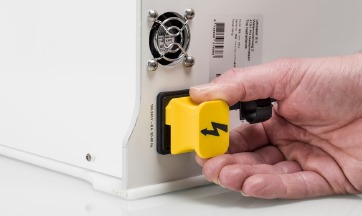

3. Inserte el tapón de seguridad en la entrada de alimentación


Este es un procedimiento de seguridad importante. Nunca conecte el cable de alimentación cuando la cubierta inferior esté retirada. Esto le pone en riesgo de sufrir una descarga eléctrica grave.

4. Retire los ocho pernos Torx de seguridad que fijan la cubierta inferior
   Herramientas: Destornillador con punta Torx de seguridad (TX10)

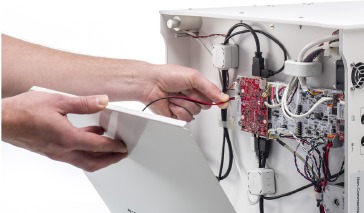

5. Aleje la cubierta de la impresora y desconecte el cable del altavoz
   Nota: La cubierta inferior se puede colocar a un lado

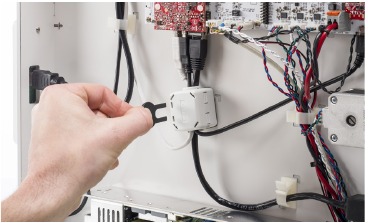

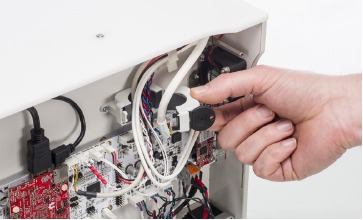

6. Inserte la herramienta de núcleo de ferrita en las ranuras del núcleo de ferrita pequeño y empuje hacia abajo para abrirlo
   Consejo: El núcleo de ferrita pequeño se encuentra entre la Ultimainboard y la fuente de alimentación
   Herramientas: Herramienta de núcleo de ferrita

7. Abra el núcleo de ferrita grande y redondo y suelte todos los cables
   Consejo: El tercer núcleo de ferrita (en la esquina superior izquierda en esta orientación) no necesita ser abierto
   Herramientas: Destornillador de punta plana (recomendado)

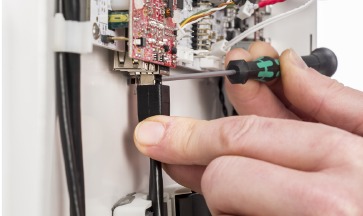

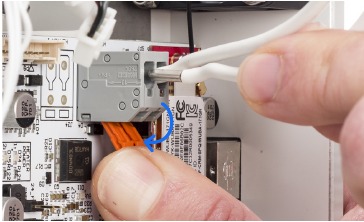

8. Presione el clip del cable Ethernet para desconectarlo de la placa Olimex
   Consejo: Puede ser difícil de alcanzar; utilice un destornillador de punta plana para presionar el clip hacia arriba
   Herramientas: Destornillador de punta plana (recomendado)

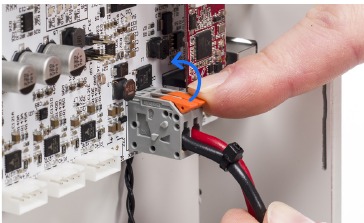

9. Abra los pestillos naranjas del terminal gris marcado como "HEATED BED" para liberar los dos cables blancos del calentador

10. Abra los pestillos naranjas del terminal gris marcado como "RED BLACK" para liberar el cable de 24 V

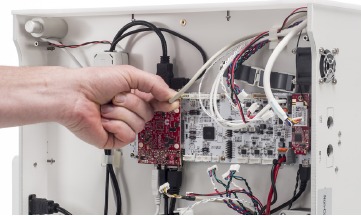

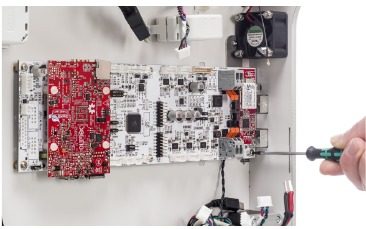

11. Desconecte todos los cables de la Ultimainboard y Olimex


Consejo: Comience en la esquina inferior derecha (en esta orientación) y desconecte todos los cables en el sentido de las agujas del reloj

No tire de los cables, sino de los conectores

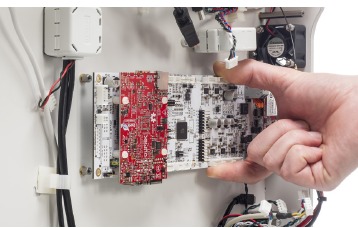

12. Retire los seis pernos M3x6 que fijan la Ultimainboard al panel inferior
    Herramientas: Destornillador hexagonal de 2,0 mm

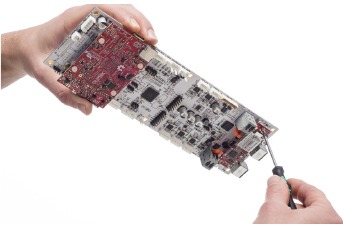

13. Aleje el conjunto de Ultimainboard-Olimex del panel inferior
    Consejo: La placa está pegada al panel con almohadillas térmicas conductoras; aplique fuerza, pero con cuidado

14. Retire el perno M2.5x4 que fija la tarjeta Wi-Fi a la Ultimainboard
    Herramientas: Destornillador hexagonal de 2,0 mm

15. Aleje la tarjeta Wi-Fi de la Ultimainboard


Mantenga la tarjeta Wi-Fi paralela a la Ultimainboard. No la aleje en ángulo, ya que esto puede dañar los pines de la tarjeta Wi-Fi

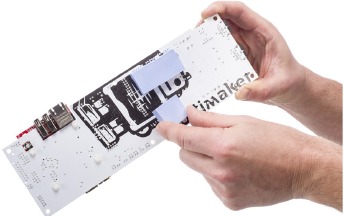

16. Retire las dos almohadillas térmicas conductoras de la parte inferior de la Ultimainboard
    Consejo: Es posible que las almohadillas térmicas conductoras todavía estén adheridas al panel inferior. Si este es el caso, déjelas en su lugar


Reensamblaje

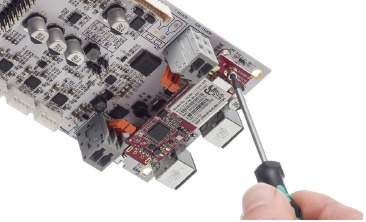

1. Coloque la placa Wi-Fi en la Ultimainboard y asegúrela con un perno M2.5x4
   Consejo: Asegúrese de que las clavijas de la placa Wi-Fi estén completamente insertadas en el conector negro
   Herramientas: Destornillador hexagonal de 2,0 mm

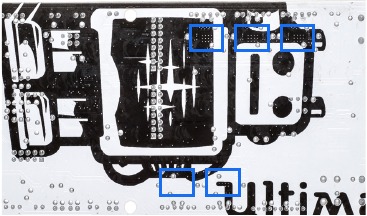

2. Localice los cinco controladores de motor paso a paso en la parte inferior de la Ultimainboard
   Consejo: Los controladores de motor paso a paso se pueden reconocer por los 12 puntos pequeños detrás de los conectores del motor
   Consejo: Si las almohadillas térmicamente conductoras todavía están en el panel inferior, este paso se puede omitir

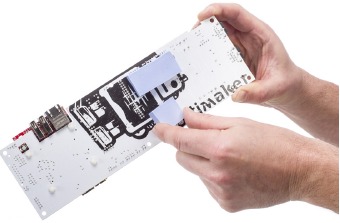

3. Empuje firmemente las almohadillas térmicamente conductoras sobre la Ultimainboard, sobre los controladores de motor paso a paso
   Consejo: La almohadilla más larga se coloca en el lado izquierdo de la Ultibot, la más corta en su lado derecho
   Consejo: Si las almohadillas térmicamente conductoras todavía están en el panel inferior, este paso se puede omitir

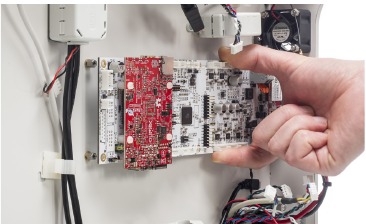

4. Alinee el conjunto Ultimainboard-Olimex con los seis espaciadores en el panel inferior
   Consejo: Empújelo firmemente en su lugar

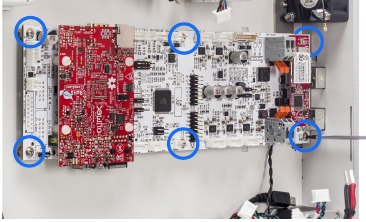

5. Asegure el conjunto Ultimainboard-Olimex con seis pernos M3x6
   Herramientas: Destornillador dinamométrico con punta hexagonal de 2,0 mm, 0.5 Nm

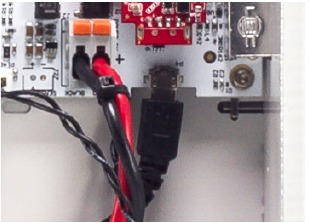

6. Conecte el extremo pequeño del cable micro USB
   Consejo: Todos los cables se conectarán en un patrón en el sentido de las agujas del reloj, comenzando en la esquina inferior derecha (en su orientación actual)

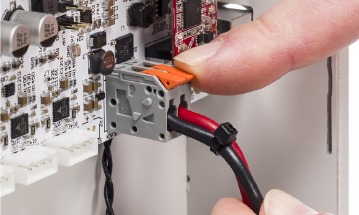

7. Inserte los cables del cable de 24 V en el terminal gris y empuje firmemente los pestillos para cerrarlos


Tenga en cuenta la orientación; inserte el cable rojo a la derecha y el cable negro a la izquierda, como se indica en la placa

Consejo: Tire suavemente de cada cable individual para verificar que estén seguros

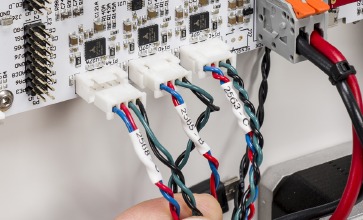

8. Conecte los cables del motor como se indica: 2563 a 'Z-MOTOR', 2565 a 'Y-MOTOR' y 2568 a 'EXT-LEFT'
   Consejo: Los cables del motor están marcados con manguitos termorretráctiles y sus números de pieza para mostrar a qué motor pertenece el cable

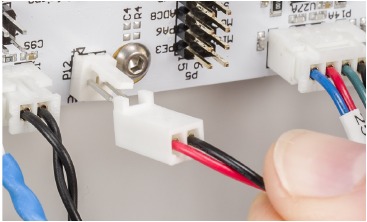

9. Conecte los cables rojo-negro del ventilador del sistema izquierdo al conector marcado como 'FAN24V'

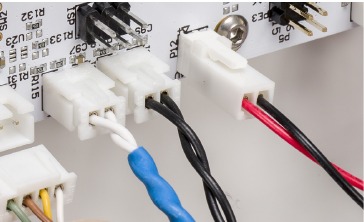

10. Conecte los cables negros del interruptor de límite Z a 'Z-BLACK'

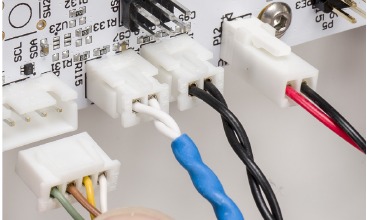

11. Conecte los cables blancos con el manguito termorretráctil azul del interruptor de límite X a 'X-BLUE'

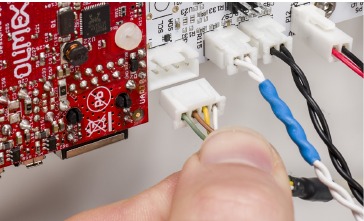

12. Conecte el cable gris de detección de filamento del alimentador izquierdo a 'F. FLOW LEFT'
    Consejo: Hay un cable idéntico en el otro lado; asegúrese de conectar el cable en el lado correcto de la Ultimainboard

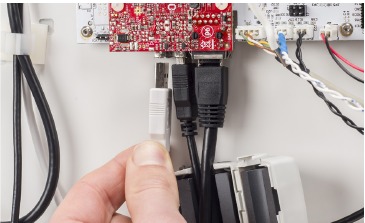

13. Conecte los cables al Olimex como se indica: el cable Ethernet a la derecha, el cable USB-micro USB en el medio y el cable blanco de la cámara a la izquierda
    Consejo: Asegúrese de que el cable Ethernet encaje de forma segura en su lugar

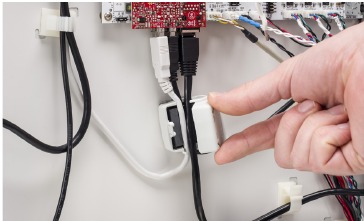

14. Coloque los tres cables dentro del núcleo de ferrita y empuje el núcleo para cerrarlo


Asegúrese de que los cables no queden atrapados por la carcasa del núcleo de ferrita. Si esto sucede, utilice inmediatamente la herramienta del núcleo de ferrita para abrir el núcleo nuevamente

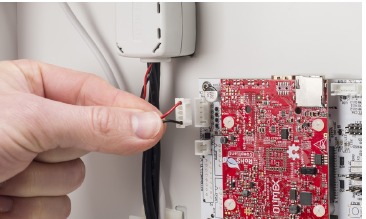

15. Conecte los cables rojo-negro de la tira LED al conector en el lado de la Ultimainboard, marcado como 'RGBW'

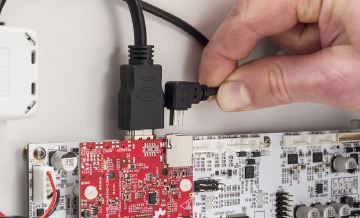

16. Conecte el cable HDMI y el cable USB a los conectores en la parte superior de la placa Olimex
    Consejo: El cable USB debe apuntar hacia el panel posterior (el lado derecho en la orientación actual de la impresora)

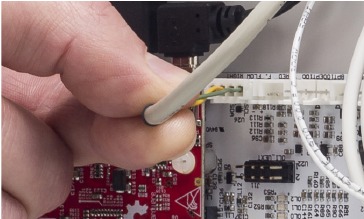

17. Conecte el cable gris de detección de filamento del alimentador izquierdo a 'F. FLOW RIGHT'

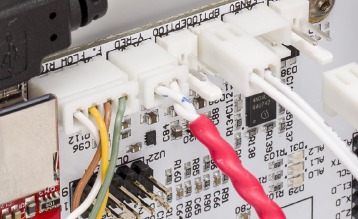

18. Conecte los cables blancos con el manguito termorretráctil rojo del interruptor de límite Y a 'Y-RED'

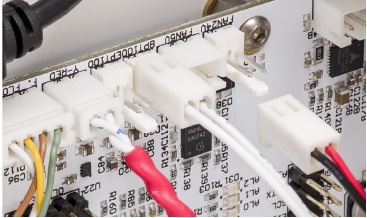

19. Conecte los cables blancos del sensor PT100 de la cama caliente al conector marcado como 'BPT100'


Asegúrese de conectar este cable a la ubicación correcta. No conecte el PT100 de la cama al conector no utilizado marcado como 'EPT100'. Esto provocará errores en el sensor de temperatura

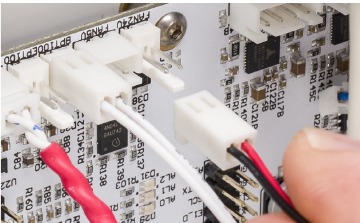

20. Conecte los cables rojo-negro del ventilador del sistema derecho al conector marcado como 'FAN24V'

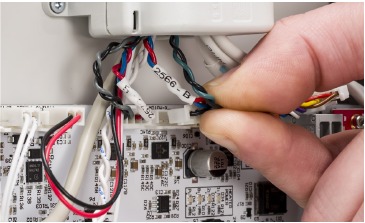

21. Conecte los cables del motor como se indica: 2570 a 'EXT-RIGHT' y 2566 a 'X-MOTOR'
    Consejo: Los cables del motor están marcados con manguitos termorretráctiles y sus números de pieza para mostrar a qué motor pertenece el cable

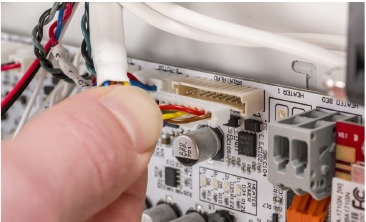

22. Empuje el cable del cabezal de impresión en el conector ancho marcado como 'PRINTHEAD'
    Consejo: Asegúrese de que el clip esté orientado hacia la Ultimainboard y encaje de forma segura el cable del cabezal de impresión en su lugar

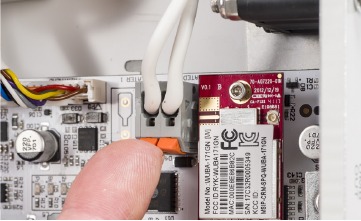

23. Inserte los dos cables blancos del calentador en el terminal gris y empuje firmemente los pestillos para cerrarlos
    Consejo: La orientación de los cables blancos no importa
    Consejo: Tire suavemente de cada cable individual para verificar que estén seguros

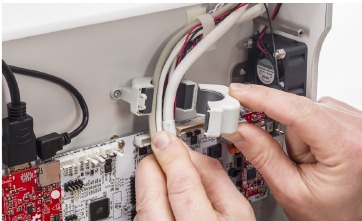

24. Pase todos los cables desde la esquina superior derecha a través del núcleo de ferrita grande y ciérrelo


Asegúrese de que los cables no queden atrapados por la carcasa del núcleo de ferrita. Si esto sucede, utilice inmediatamente la herramienta del núcleo de ferrita para abrir el núcleo nuevamente

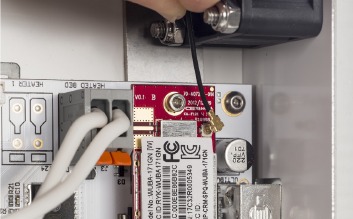

25. Empuje el conector pequeño del cable de la antena Wi-Fi en el lado superior derecho de la placa Wi-Fi

26. Sostenga la cubierta inferior cerca de la Ultimaker S5 y conecte el cable del altavoz al lado de la placa, al conector marcado como 'SPEAKER'

27. Coloque la Ultimaker S5 en posición vertical nuevamente

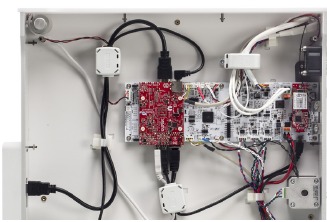

Antes de volver a colocar la cubierta inferior en la Ultimaker S5, compruebe que todos los cables estén conectados correcta y firmemente.
Consulte "Descripción general de la conexión del montaje del producto".

27. Alinee la cubierta inferior con la Ultimaker S5 y asegúrela con los ocho pernos Torx de seguridad
    Herramientas: Destornillador con punta Torx de seguridad (TX10), 0.5 Nm


¡Terminado!
Ahora se puede quitar el tapón de seguridad y se puede volver a insertar el cable de alimentación

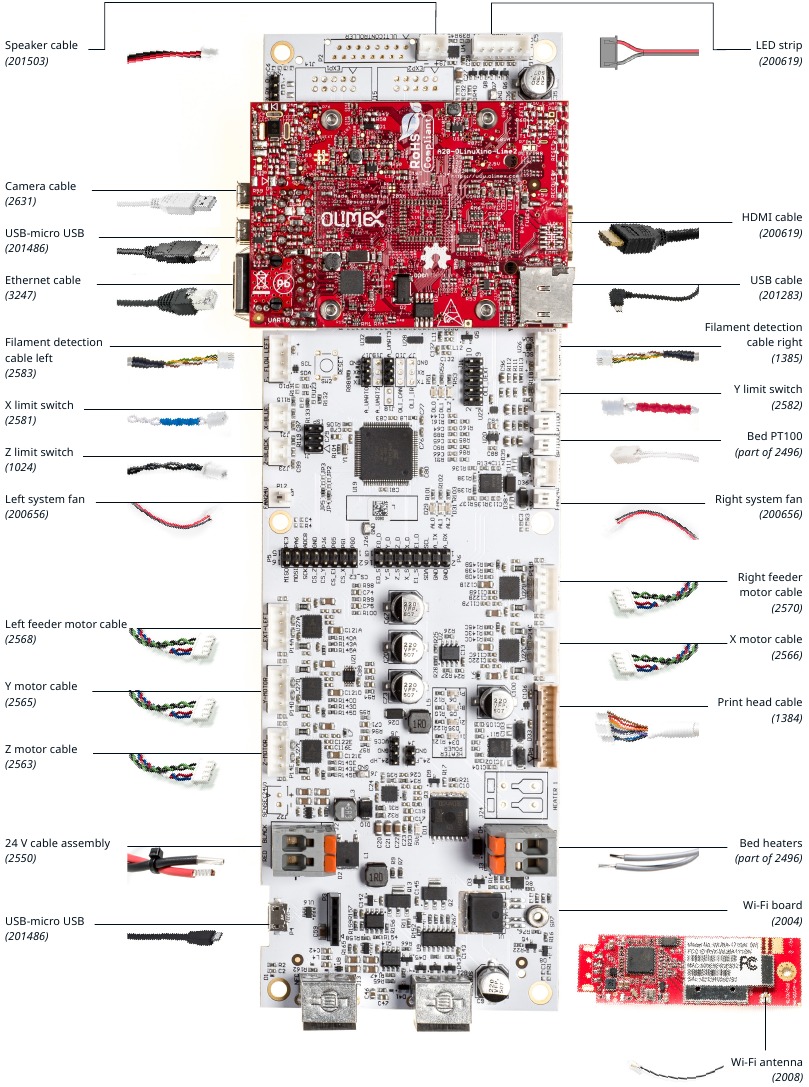

Descripción general de la conexión de montaje del producto
