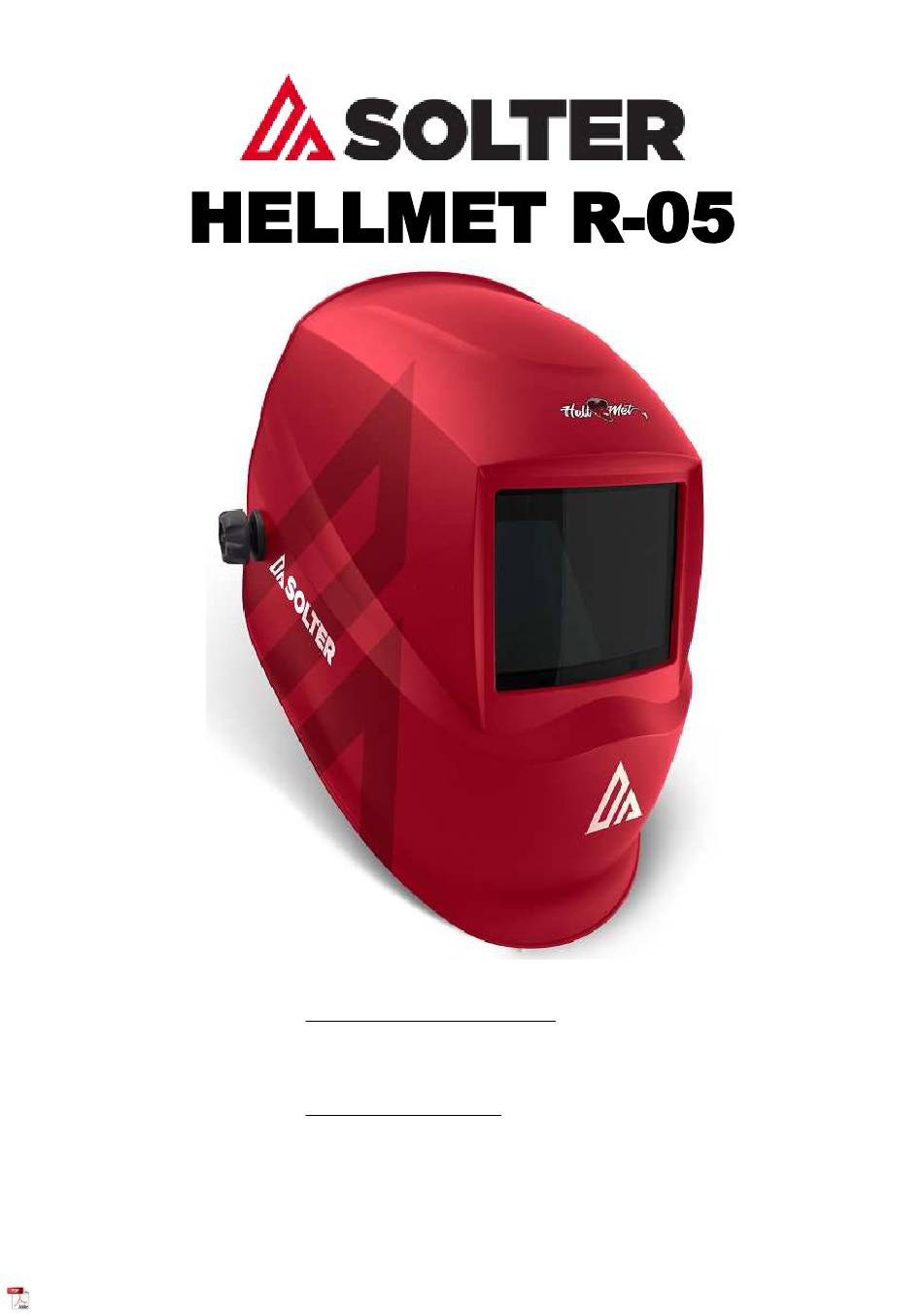

HELLMET R-05
MANUAL DE INSTRUCCIONES
INSTRUCTION MANUAL
INSTRUCCIONES PARA EL USO Y EL MANTENIMIENTO,
LEA ATENTAMENTE ESTE MANUAL ANTES DE USAR LA
PANTALLA PROTECTORA.
INSTRUCTIONS FOR USE AND MAINTENANCE, READ THIS
MANUAL CAREFULLY BEFORE USING THE PROTECTIVE
SCREEN.
MI03217-01
07/2022
Tabla de contenido
loading

Manuales relacionados para Solter HELLMET R-05

Resumen de contenidos para Solter HELLMET R-05

  • Página 1 HELLMET R-05 MANUAL DE INSTRUCCIONES INSTRUCCIONES PARA EL USO Y EL MANTENIMIENTO, LEA ATENTAMENTE ESTE MANUAL ANTES DE USAR LA PANTALLA PROTECTORA. INSTRUCTION MANUAL INSTRUCTIONS FOR USE AND MAINTENANCE, READ THIS MANUAL CAREFULLY BEFORE USING THE PROTECTIVE SCREEN. MI03217-01 07/2022...

  • Página 3: Introducción

    Los filtros de soldadura SOLTER deben ser empleados por personal experto que conozca y comprenda los riesgos involucrados en la utilización de las mismas. En caso de incomprensión o duda sobre este manual les rogamos que se pongan en contacto con nosotros.

  • Página 4: Antes De Empezar A Soldar

    TABLA DE ELECCIÓN DE FILTROS SEGÚN APLICACIÓN del manual de la pantalla de protección. CARACTERÍSTICAS TÉCNICAS MODELO HELLMET R-05 Filtro 110 x 90 x 9mm Área de visión...

  • Página 5: Partes Del Filtro

    PARTES DEL FILTRO Selector SOLDADURA / AMOLADO: Coloque el selector en la posición del proceso que va a realizar. Sensibilidad: Ajustelo a una posición que no se oscurezca con la iluminación de la zona de trabajo. Selector oscurecimiento: Selección de dos niveles. 5-8 y 9-13 Oscurecimiento: Ajuste fino entre los límites seleccionados.

  • Página 6: Tabla Para Elección De Filtros Según Aplicación

    TABLA PARA ELECCIÓN DE FILTROS SEGÚN APLICACIÓN AJUSTE DEL ARNES Altura del arnes (Posicion W) Ajuste el arnés en la profundidad adecuada en la cabeza para asegurar un equilibrio correcto y estable. Estrechar el arnés (Posición Y) Pulse el botón de ajuste de la parte trasera del arnés y gire hacia la derecha o la izquierda hasta la posición adecuada.

  • Página 7: Posibles Anomalías

    POSIBLES ANOMALÍAS PROBLEMA POSIBLES SOLUCIONES La cinta de ajuste ha sido posicionada incorrectamente o el ángulo Oscurecido irregular del filtro del casco respecto a nuestra área de visión no es el adecuado. El filtro protector frontal está dañado o en mal estado. El filtro no se oscurece o parpadea Los sensores están sucios.
  • Página 8 DESPIECE Nº Descripción Código Protector frontal 10088 Filtro 10315 Protector posterior 10198 Arnes 05863 Casco 10321 Soporte filtro 05864 Sudadera 73085 Pila CR2032 95272...
  • Página 9 This instruction manual contains the necessary warnings for correct use within the maximum safety conditions for the operator. SOLTER welding filters must be used by expert personnel who know and understand the risks involved in using them. In case of misunderstanding or doubts about this manual, please contact us.
  • Página 10 In case the filter darkening DIN is adjustable, adjust correctly before any application. To find out the appropriate degree for all applications, consult the section FILTER CHOICE CHART ACCORDING TO APPLICATION of the protection screen manual. TECHNICAL SPECIFICATIONS MODEL HELLMET R-05 Filter 110x90x9mm Viewing Area 100x53mm...
  • Página 11 The next three numbers indicate the European Regulation with which the filter complies. PARTS OF THE FILTERS WELDING / GRINDING selector: Place the selector in the position of the process to be carried out. Sensitivity: Adjust it to a position that is not obscured by lighting in the work area. Dimming selector: Two level selection.
  • Página 12 TABLE FOR FILTERS ACCORDING TO APPLICATION CHOOSING HARNESS Harness height (Position W) Adjust the harness to the appropriate depth on the head to ensure correct and stable balance. Tighten the harness (Position Y) Press the adjustment button on the back of the harness and turn it to the right or left to the appropriate position.

  • Página 13: Possible Faults

    POSSIBLE FAULTS PROBLEM POSSIBLE SOLUTIONS The adjustment strap has been incorrectly positioned or the angle of Irregular darkening of the filter the helmet with respect to our vision area is not adequate. The front protective filter is damaged or in poor condition. The filter does not darken or flickers The sensors are dirty.
  • Página 14 EXPLODED Nº Description Code front guard 10088 rear guard 10315 Filter 10198 Harness 05863 Helmet 10321 Filter support 05864 Hoodie 73085 Battery CR2032 95272...

  • Página 15: Asistencia Técnica Solter

    ATENCIÓN AL CLIENTE Email: solter@solter.com Todos los clientes propietarios de equipos SOLTER en caso de avería o consulta técnica no duden en ponerse en contacto con nosotros y nuestro equipo de profesionales atenderá sus consultas de inmediato. DECLARACIÓN DE CONFORMIDAD OLTER soldadura, S.L.
