INSTALAÇÃO

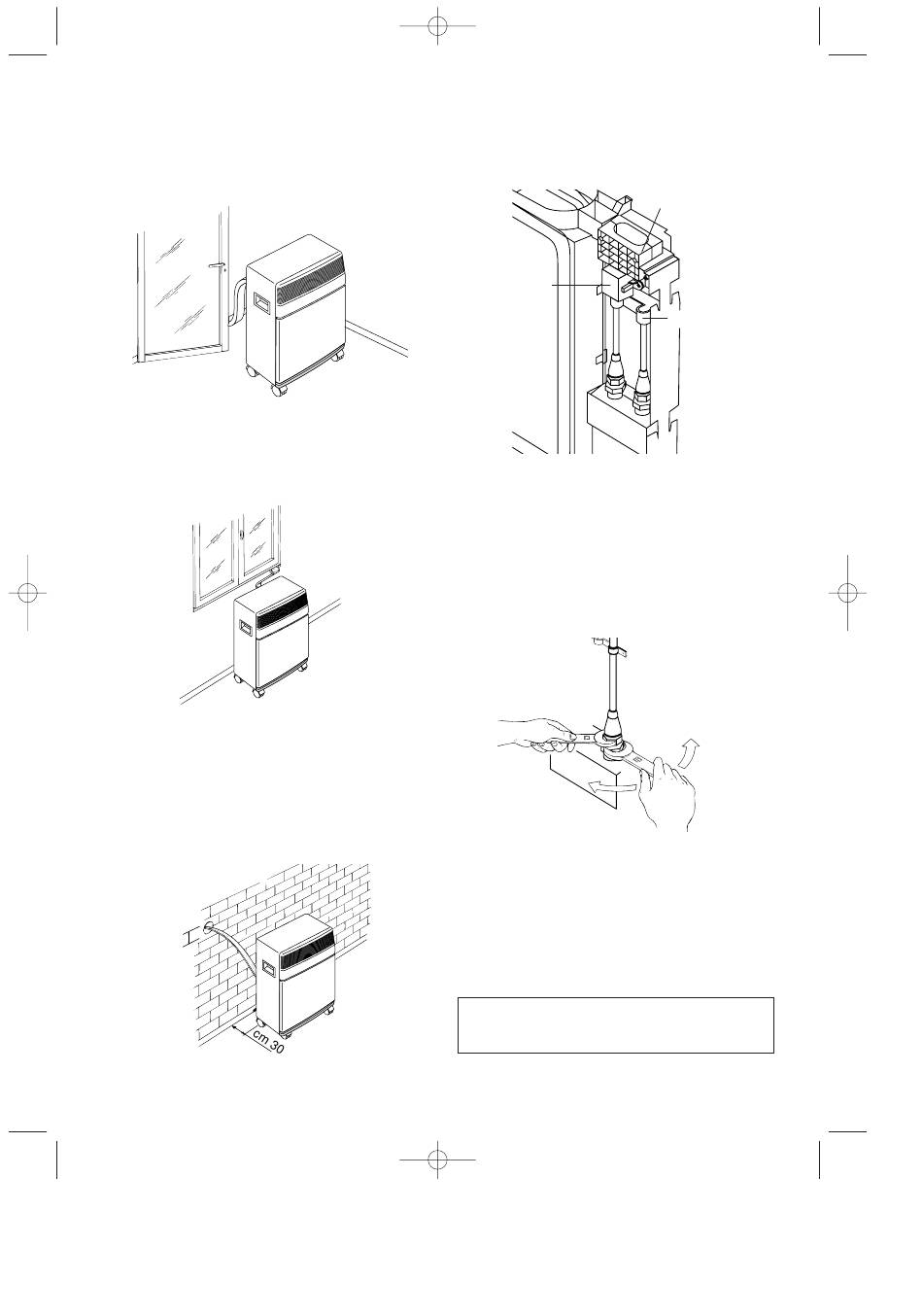

A bainha que liga a unidade externa à interna
pode passar:
a) por uma fenda de janela ou porta entreaberta.
b) Através de uma pequena fenda (5,5 cm x 2,5
cm) feita na parte inferior de uma porta ou no
caixilho de uma janela, utilizando o caixilho
para bainha que faz parte dos acessórios
entregues com o aparelho.
UTILIZAÇÃO DAS CONEXÕES RÁPIDAS
Juntamente com os métodos previamente descri-
tos, a bainha que liga a unidade externa à interna
pode passar através de um furo com aproximada-
mente 6 cm de diâmetro, feito em uma parede que
comunica com o exterior.
ø6
Pagina 77
Neste último caso, dever-se-á desligar as conexões
da unidade externa da seguinte maneira:
1) Retirar a ficha da tomada de corrente.
2) Retirar a pega desaparafusando os 2 parafu-
sos métricos, em seguida retirar a parte fron-
tal.
PROTECÇÃO
BLOCO DE
LIGAÇÃO
ELÉCTRICA
3) Retirar o gancho desaparafusando os 2 para-
fusos métricos.
4) Retirar o pára-bainha desaparafusando os 2
parafusos métricos.
5) Utilizando uma chave inglesa de 24, desapa-
rafusar a união giratória da conexão. Ao
mesmo tempo, com uma chave de 21, manter
firme a extremidade do tubo flexível. (Repetir a
operação para a segunda união utilizando
uma chave inglesa de 24 e uma de 19).
6) Desconectar o tubo de condensação do porta-
tubo.
7) Desaparafusar os 2 parafusos auto-roscantes
da protecção e retirar o bloco de ligação eléc-
trica.
Evitar as curvas muito secas na bainha de
ligação.
PÁRA-BAINHA
GANCHO
