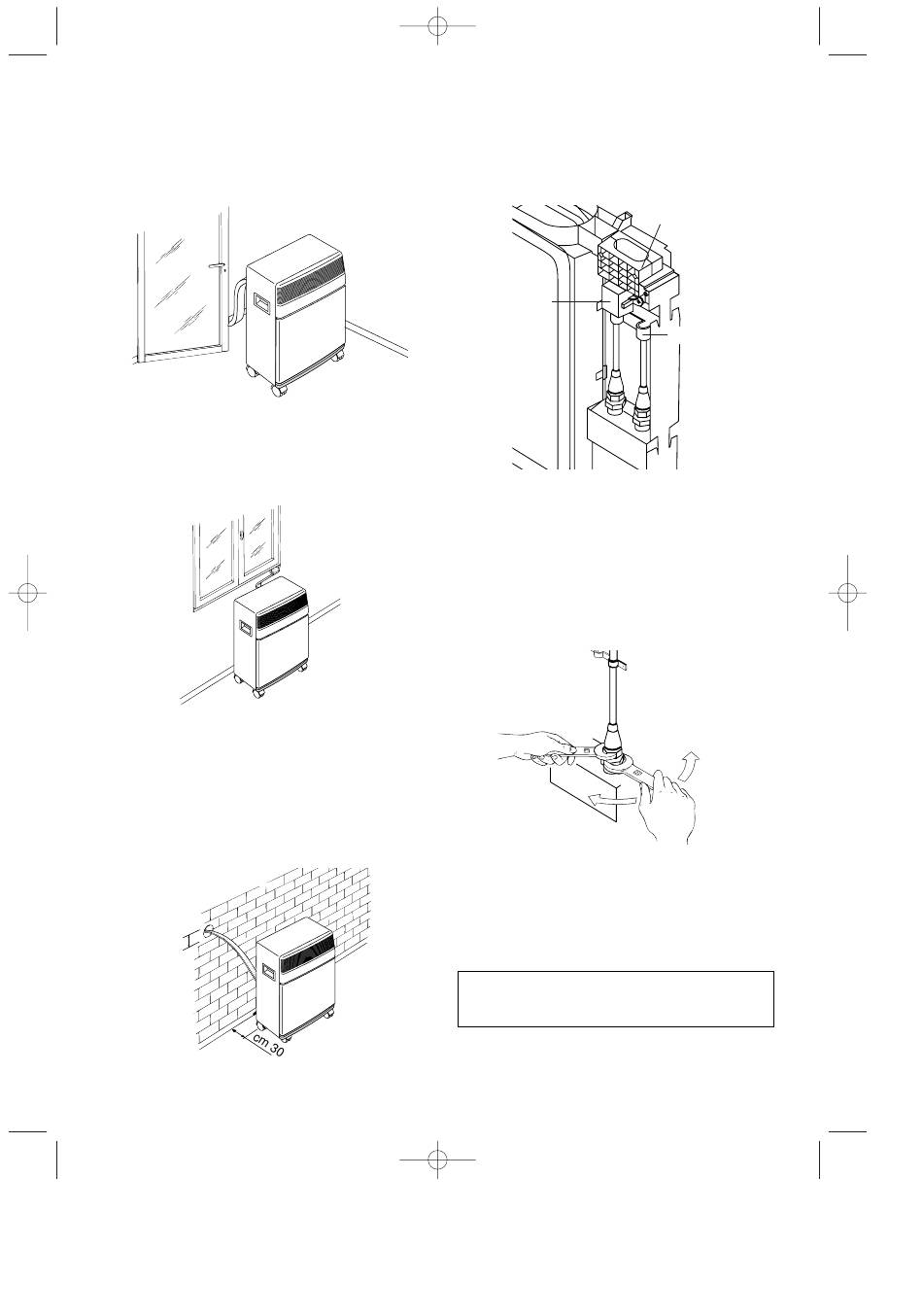

INSTALACIÓN
La vaina que une la unidad externa con la interna
puede pasar :
a) Por un resquicio de la ventana o de la puerta
entornada.
b) A través de una pequeña abertura (5,5 cm x
2,5 cm) realizada en la parte inferior de una
puerta o en el marco de una ventana, utilizan-
do el marco para la vaina en dotación.
UTILIZACIÓN DE LAS CONEXIONES
RÁPIDAS
Además de los métodos anteriormente descritos,
la vaina que une la unidad externa con la interna
puede pasar a través de un orificio de 6 cm de diá-
metro aproximadamente, realizado en una pared
que comunica con el exterior.
ø6
Pagina 65
En este último caso se tendrán que separar las
conexiones de la unidad externa actuando de la
siguiente manera:
1) Sacar el enchufe de la toma de corriente
2) Quitar el asa destornillando los dos tornillos
métricos, tras ello sacar la fachada.
PROTECCIÓN
DEL BLOQUE DE
CONEXIÓN
ELÉCTRICA
3) Quitar el caballo destornillando los dos tornil-
los métricos.
4) Quitar el bloquea-vaina destornillando los dos
tornillos métricos.
5) Empleando una llave inglesa de 24, destornil-
lar la boca giratoria
Contemporáneamente con una llave de 21,
tener sujeto el extremo del tubo flexible.
(Repetir la operación con la segunda boca
empleando una llave inglesa de 24 y una de
19).
6) Separar el tubo de condensación del porta-
tubo.
7) Destornillar los dos tornillos fileteados de la
protección y desconectar el bloque de la
conexión eléctrica.
Evitar a la vaina de unión las curvas dema-
siado bruscas.
BLOQUEA-VAINA
CABALLO
del empalme.
