ABB RT8LUGKIT Instrucciones De Instalación Y Mantenimiento página 4

5. Sólo para alimentación Superior. Si la alimenta-
ción es inferior, omita este paso
- Instale dos barreras de fase de 200 mm
- Instale la tapa del terminal con los tornillos pro-
vistos
6. Instale los conductores según corresponda
- 1/0AWG a 750 MCM
- Apriete a 500 pulg-lbf
7. Utilice los tapones provistos para cerrar los puer-
tos de terminales que no se utilicen.
Instalación del casquillo en el conjunto del Neutro
8. Utilice los cuatro pernos Allen M12 ×60 mm, las
arandelas cónicas, las arandelas planas y las tuer-
cas hexagonales provistas
9. Apriete a 437 pulg/lbf
—
ABB Inc.
305 Gregson Drive
Cary, NC 27511
United States
electrification.us.abb.com
Alimentación
Superior
Paso 8-9
—
Nos reservamos el derecho a realizar cam-
bios técnicos o modificar el contenido de
este documento sin previo aviso. En
cuanto a órdenes de compra, tendrán pri-
oridad los detalles acordados. ABB AG no
se hace responsable de posibles errores o
de falta de información en este docu-
mento.
Nos reservamos todos los derechos en
este documento de su contenido y las ilus-
traciones que contiene. Se prohíbe toda
reproducción, divulgación a terceros o uti-
lización del contenido (ya sea total o par-
cial) sin el previo consentimiento por es-
crito de ABB. Copyright© 2024 ABBTodos
los derechos reservados

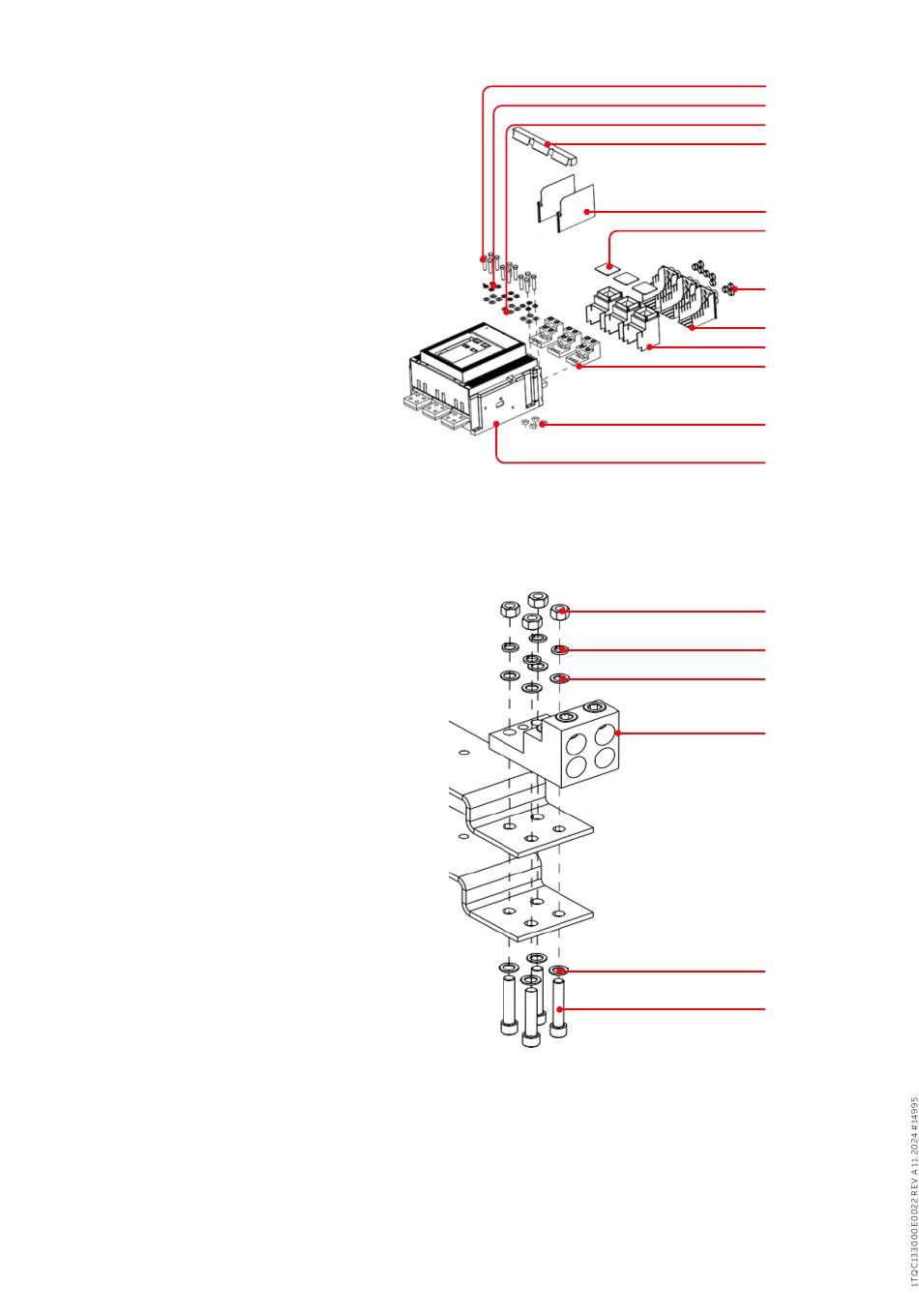

Perno Allen
Arandela cónica
Arandela plana
Tapa del terminal
Barreras de fase de 200 mm
Cubierta abatible de barrera
Tapón de puerto
Base de barrera P35B
Cubierta de barrera P36B
Casquillos
Arandelas freno
Interruptor
Tuerca hexagonal M12
Arandela cónica M12
Arandela plana M12
Casquillo
Arandela plana M12
Pernos M12
