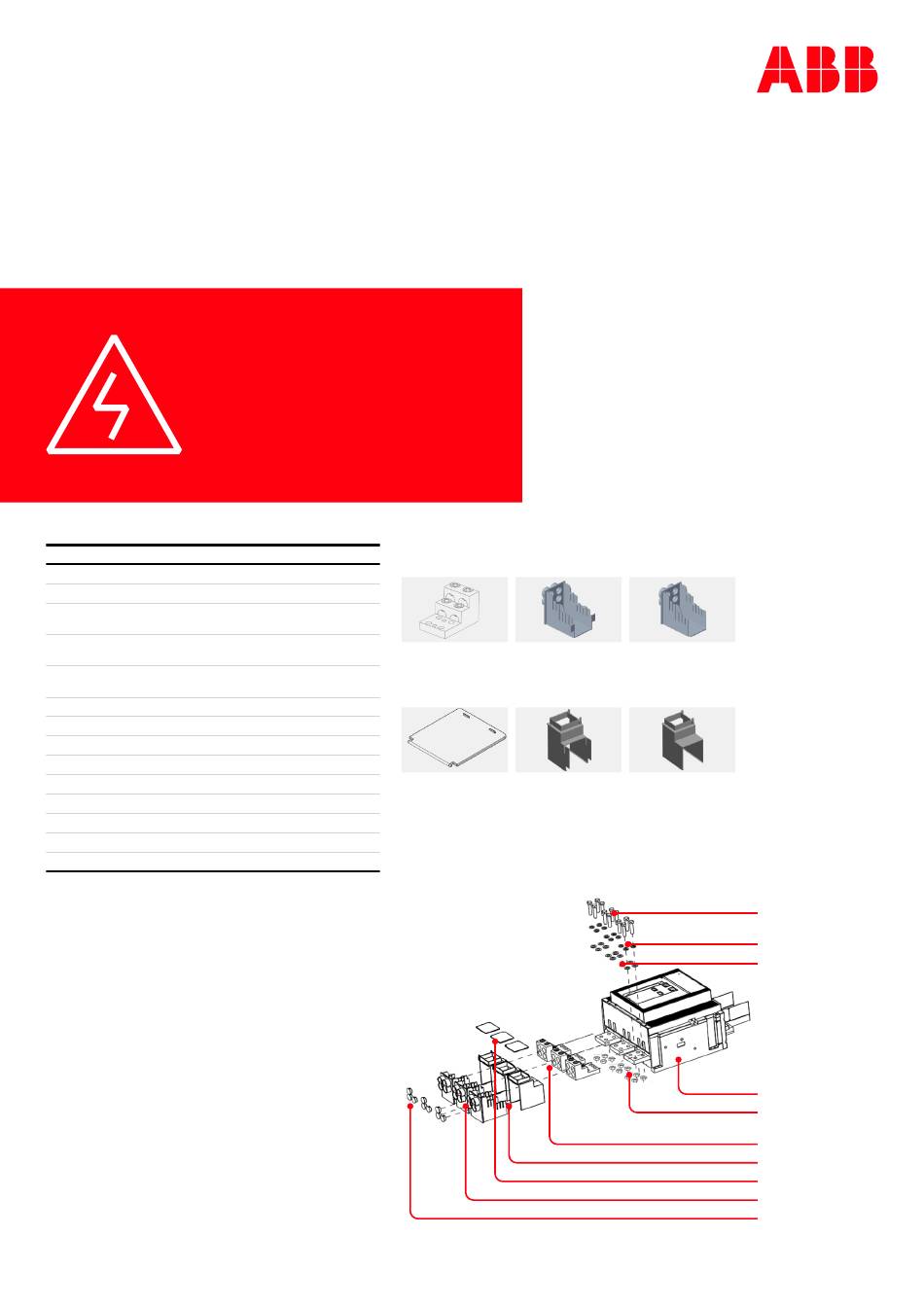

I N S T R U C C I O N E S D E I N S TA L A C I Ó N Y M A N T E N I M I E N TO
RT8LUGKIT
TEN S I Ó N PELI G ROS A .
PROVOC A R Á LE S I O N E S
G R AV E S O L A M U ERTE .
Desconecte la alimentación eléctrica
de este equipo antes de trabajar en
su interior.
Kit Contains
Bornes de anclaje T8 (4 ×750 MCM)
Base de barrera de seguridad para dedos P35A
Cubierta de barrera de seguridad para dedos con
alimentación inferior P36A
Base de barrera de seguridad para dedos con
alimentación superior P35B
Cubierta de barrera de seguridad para dedos con
alimentación superior P36B
Cubierta abatible de barrera de seguridad para dedos
Tapa de terminales con 2 tornillos
Perno Allen M12 ×55 mm
Perno Allen M12 ×60 mm
Arandelas cónicas M12
Arandelas planas M12
Tuercas hexagonales M12
Tapones para terminales de conexión
Barreras de fase de 200 mm
Instrucciones
1. Desconecte la alimentación del módulo medidor.
Instalación de los casquillos en el Interruptor T8
2. Instale las barreras de seguridad para los dedos
en los casquillos que se instalarán en el lado de
línea del interruptor
- Para alimentación inferior, utilice las piezas
P35A/P36A
- Para alimentación Superior, utilice las piezas
P35B/36B Enganche la base de la barrera al cas-
quillo.
En segundo lugar, enganche la cubierta de la bar-
rera a la base de la barrera.
3. Instale la tapa abatible de la barrera en la cubierta
de la barrera
4. Instale el conjunto de casquillos en el interruptor.
Utilice cuatro pernos Allen M12 ×55 mm, cuatro
arandelas cónicas M12, ocho arandelas planas M12
y cuatro tuercas hexagonales M12 para cada cas-
quillo. Apriete a 500 pulg/lbf.
Casquillo Bases de barrera
4
3
3
3
Cubierta Cubiertas
3
abatible de barrera
3
1
12
4
16
32
16
9
2
Alimentación
Inferior
Lea atentamente estas
instrucciones antes de instalar
o retirar el dispositivo.
Una instalación incorrecta
podría resultar peligrosa para
el personal y el equipo.
P35A P35B
P36A P36B
M12 x 55 mm
Perno Allen
Arandela cónica M12
Arandela plana M12
Interruptor
Arandela plana M12 y
tuercas hexagonales
Casquillos
Cubierta de barrera P36A
Cubierta abatible de barrera
Base de barrera P35A
Tapón de puerto
