Suministro De 12 V Cc/Conexión De Varios Monitores Con Lan - Sony Bvmk-R10 Manual De Instrucciones

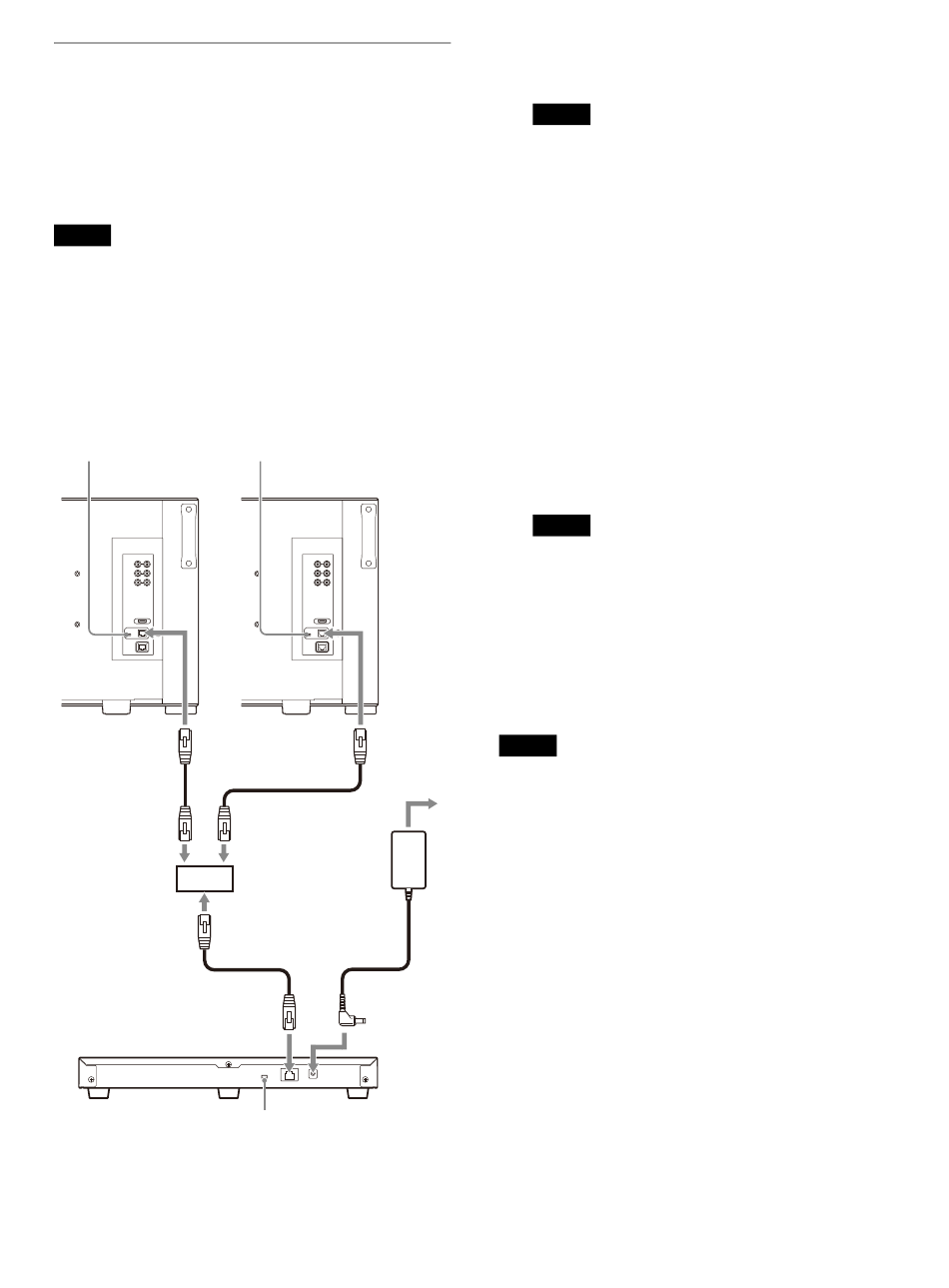

Suministro de 12 V CC/Conexión de varios
monitores con LAN
La unidad controla hasta 32 monitores. Hasta
tres unidades de control de monitores Sony
(controladores) se conectan a un monitor en
modo individual.
Notas
La unidad no puede controlar los monitores de

otra subred.
La subred puede tener hasta 32 monitores.

Para asegurar la calidad de comunicación de la

red, se recomienda conectar solo la unidad y el
monitor en la subred y bloquear las conexiones
desde fuera de la subred.
Interruptor NETWORK:
Ajústelo en LAN.
Monitor
Conector LAN
Conmutador
(recomendación:
con función
AUTO MDI/
MDI-X)
Conector LAN
BVMK-R10 (esta unidad)
Interruptor NETWORK:
Ajustado a LAN.
1
Apague el interruptor de alimentación del
monitor antes de conectar las unidades.
Interruptor NETWORK:
Ajústelo en LAN.
Monitor
Conector LAN
Adaptador de CA
(suministrado con
esta unidad)
Conector
de 12 V CC
2
Conéctese a la red mediante un cable LAN
100BASE-TX (tipo blindado, opcional).
Notas
Cuando se conecta un cable LAN opcional,

se debe utilizar uno de los de tipo blindado
para evitar anomalías en el
funcionamiento debido a interferencias.
Se recomienda el uso de un conmutador

opcional que tenga una función de
selección automática (AUTO MDI/MDI-X)
de cable recto/de par trenzado.
Si se usa un conmutador sin función de
selección automática, conecte el monitor y
el conmutador con el cable recto, y la
unidad y el conmutador con el cable de par
trenzado.
3
Conecte el cable de salida en el adaptador
de CA suministrado con la unidad al conector
de 12 V CC de la unidad.
Nota
La configuración de red entre la unidad y el
monitor es necesaria para la conexión de
múltiples monitores.
Realice este ajuste antes de poner el
interruptor NETWORK en LAN.
4
Ajuste los interruptores NETWORK de cada
monitor y la unidad a la LAN.
Nota
Para conocer el método de conexión, consulte el
manual de su monitor.
16
