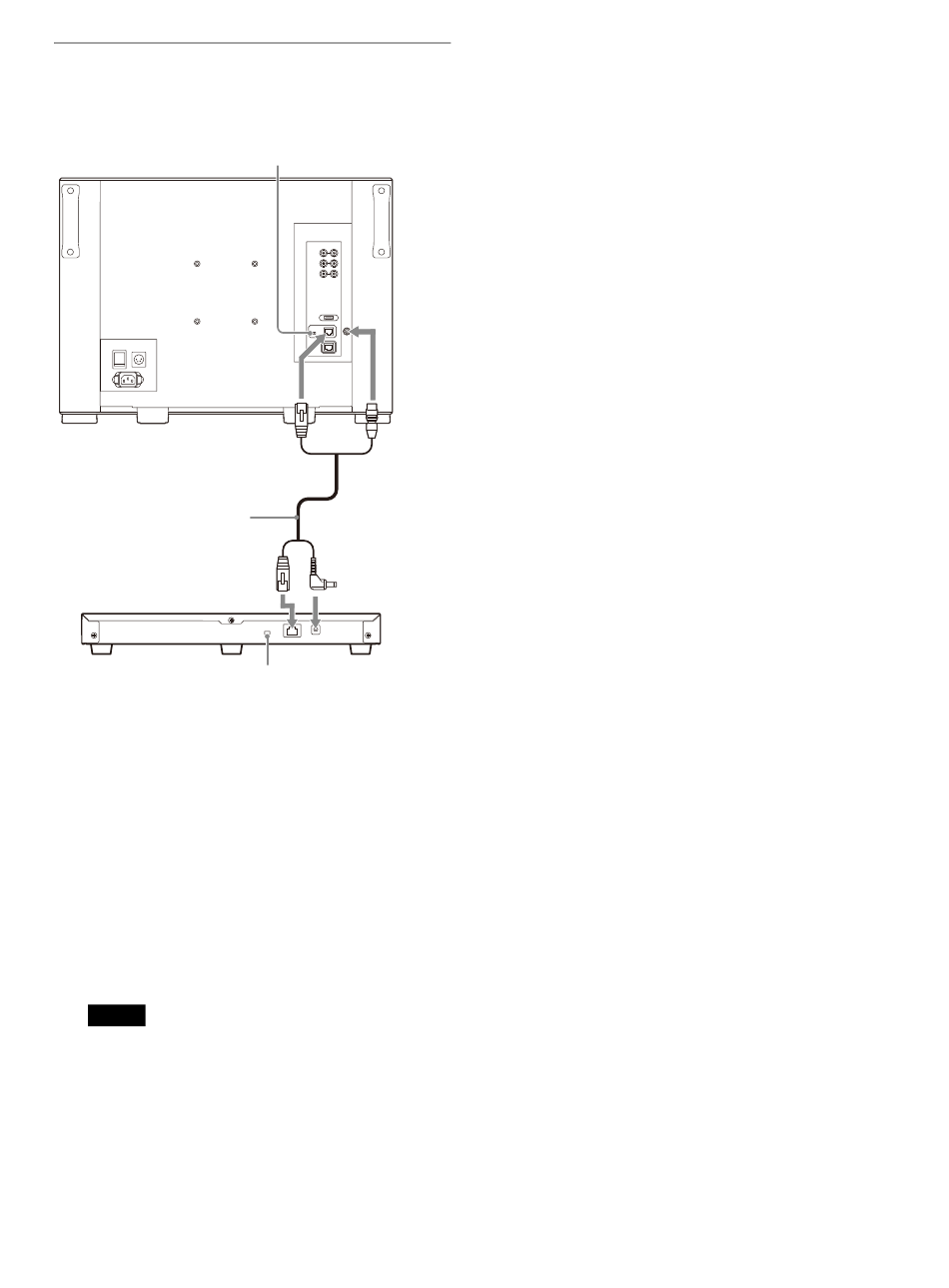

Suministro de 12 V CC/Conexión de un
monitor
Monitor
SMF-17R20, etc.
Conector LAN
BVMK-R10 (esta unidad)
Interruptor NETWORK:
Ajústelo en PEER TO PEER.
1
Apague el interruptor de alimentación del
monitor antes de conectar la unidad.
2
Ajuste el interruptor NETWORK del monitor y
la unidad en PEER TO PEER.
3
Conecte el conector LAN del monitor y el
conector LAN de la unidad mediante el SMF-
17R20 o el cable suministrado con el soporte
de fijación del controlador, como BKM-37H, o
un cable LAN recto 100BASE-TX (tipo
apantallado, opcional).
Nota
Cuando se conecta un cable LAN opcional,
se debe utilizar uno de los de tipo blindado
para evitar anomalías en el funcionamiento
debido a interferencias.
4
Conecte el conector DC 12V OUT del monitor
y el conector de 12 V CC de la unidad
mediante el SMF-17R20 o el cable
Interruptor NETWORK:
Ajústelo en PEER TO PEER.
Conector LAN Conector DC 12V
OUT
Conector de 12 V
CC
suministrado con el soporte de fijación del
controlador como el BKM-37H.
O conecte el cable de salida del adaptador
de CA suministrado con la unidad al conector
de 12 V CC de la unidad.
15
