Descripción de la regleta de conexiones del módulo de expansión radio
Pin Nombre
1 V+
2 V-
3 A
4 B

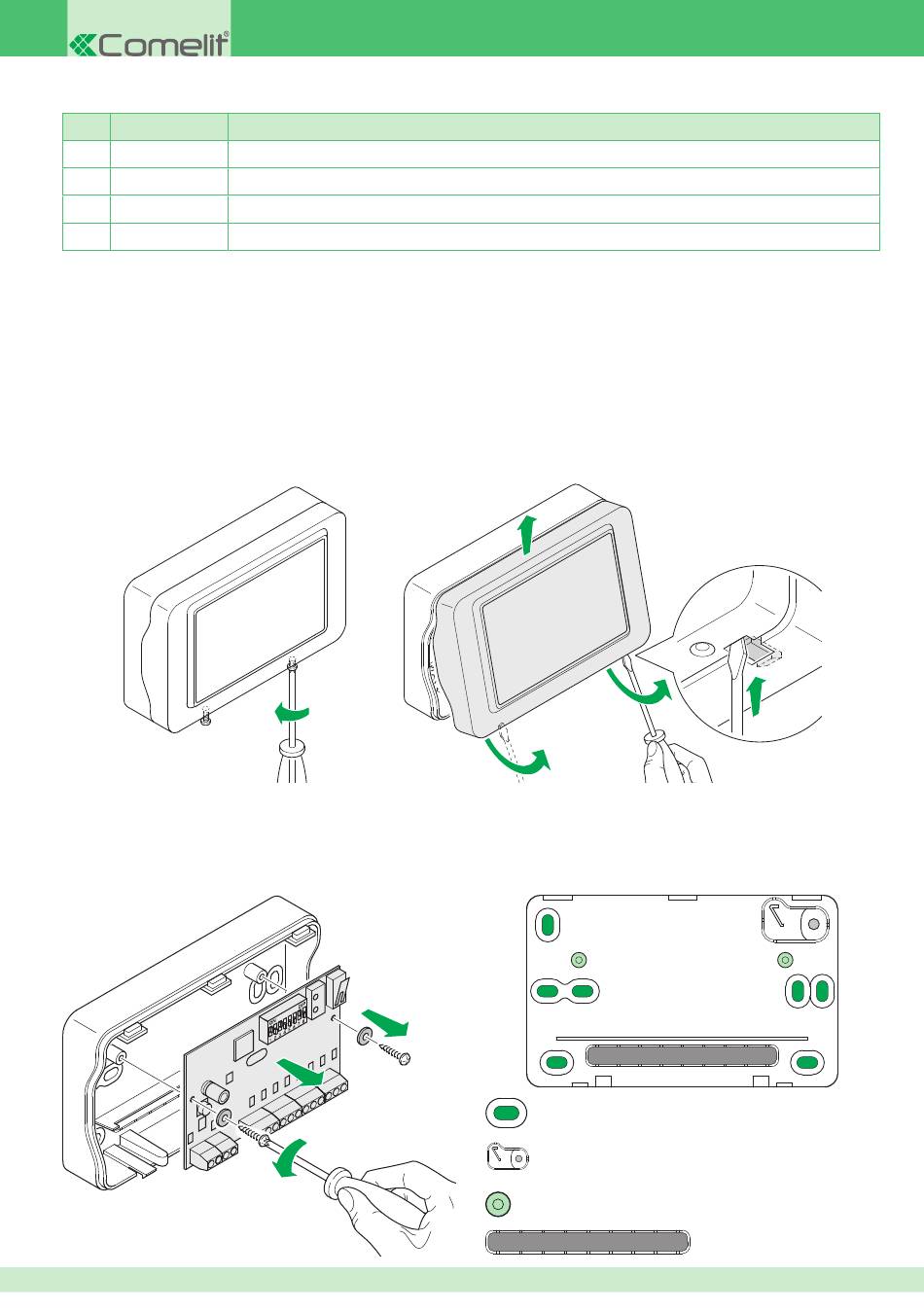

Montaje de las expansiones en contenedor externo pequeño
IMPORTANTE: para garantizar la protección antiarranque, el orifi cio asociado al área premarcada con
funciones antiarranque siempre se tendrá que fi jar a la pared. Si no se efectúa la fi jación de dicha
sección, no se obtendrá la protección antiarranque.
El módulo de expansión se fi ja al fondo del contenedor mediante 2 tornillos autorroscantes.
Apertura del contenedor
1
Preparación del contenedor
Una vez se ha abierto el contenedor, es necesario quitar la tarjeta electrónica y preparar el paso de los
cables.
2
Función
Entrada positiva de alimentación
Entrada negativa de alimentación
Bus de datos RS485 - A
Bus de datos RS485 - B
1
2
3
1
4
3
3
Orifi cios de fi jación a la pared
Orifi cio antiarranque
Orifi cios de fi jación de la tarjeta
2
Orifi cio de paso de los
cables
