EXPANSIÓN RADIO BIDIRECCIONAL VÍA BUS
Los módulos trabajan en la modalidad bidireccional (recepción y transmisión). Esto permite asociar a
la centralita mandos a distancia, sensores de alarmas radio (contactos y / o detectores volumétricos) y
sirenas sin hilos de tipo supervisado. Atención: los artículos deben estar identifi cados por códigos que
terminan con la letra "C".
Características principales
• Hasta 32 zonas radio por módulo
• Hasta 16 salidas radio (incluidas como máx. 8 sirenas)
• Hasta 8 sirenas radio
• Posibilidad de comunicación bidireccional
• Frecuencia de trabajo en banda 868 MHz, modo FSK
• Control del estado de los sensores y de las sirenas
• Gestión separada de alarmas por intrusión y por sabotaje
• Control de las alimentaciones de los dispositivos radio, incluidas las sirenas
• Supervisión

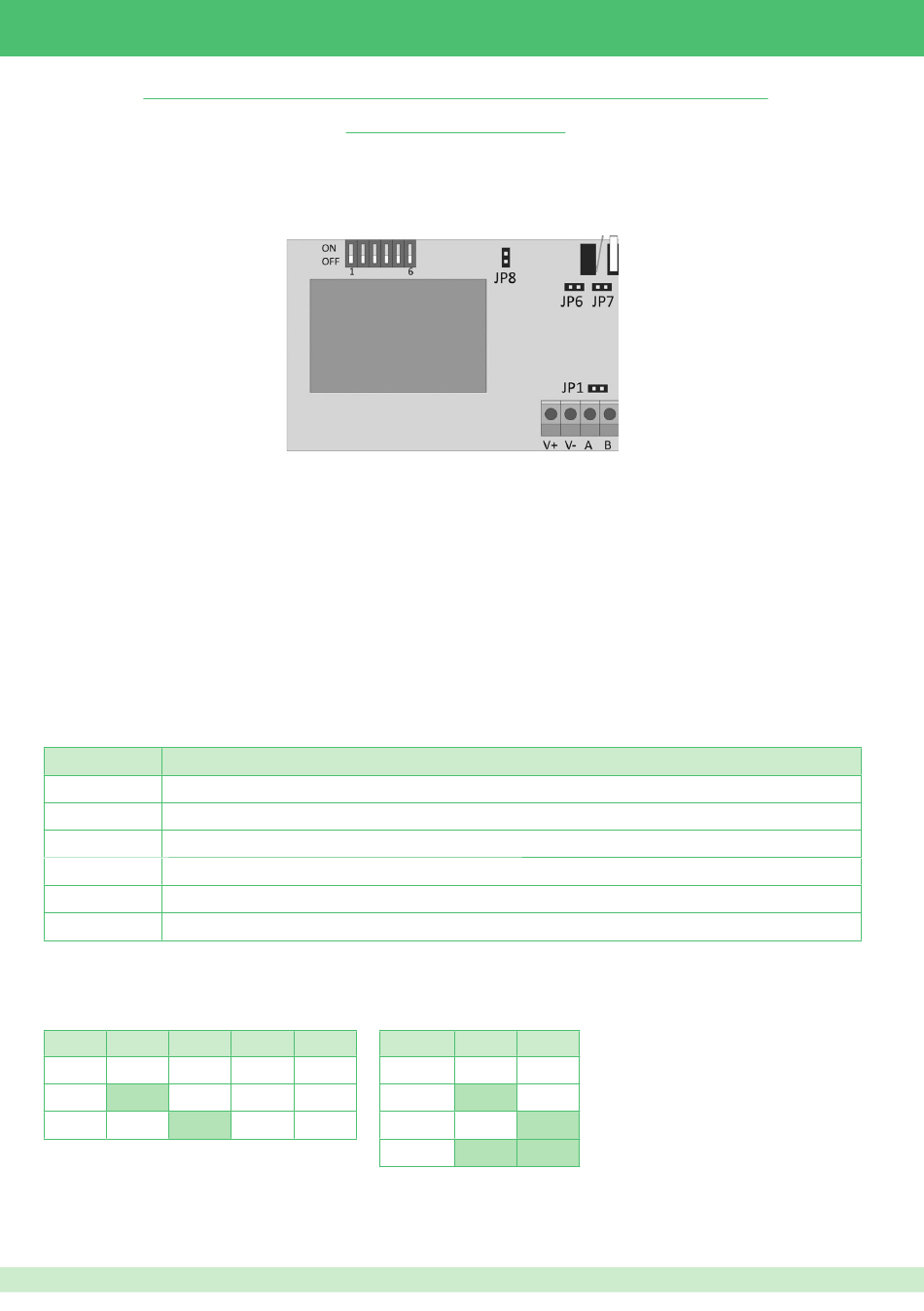

Descripción de los puentes de confi guración
Nombre Función
JP1 Si está activado, habilita la resistencia de terminación del bus 485
JP3 Reservado
JP4 Reservado
JP6 Si está activado, excluye el tamper antiextracción (antiarranque)
JP7 Si está activado, excluye el tamper antiapertura
JP8 TBD
Tabla de asociación de la posición de los dip switches SW1, n°
dispositivo y velocidad del bus
N° DIP1 DIP2
1 OFF OFF
2 ON OFF
3 OFF ON
Los dip switches del 1 al 4 se utilizan para el direccionamiento del módulo en el bus. En la versión
actual, solo se utilizan las direcciones del 1 al 3 y, por lo tanto, los dip switches 3 y 4 se deben dejar
obligatoriamente en OFF.
Se recuerda que la velocidad estándar del bus de la centralita VEDO es de 38400 baudios.
ART. 30003201C
DIP3 DIP4 BAUD
OFF OFF 9600
OFF OFF 38400
OFF OFF 57600
115200
DIP5 DIP6
OFF OFF
ON OFF
OFF ON
ON ON
