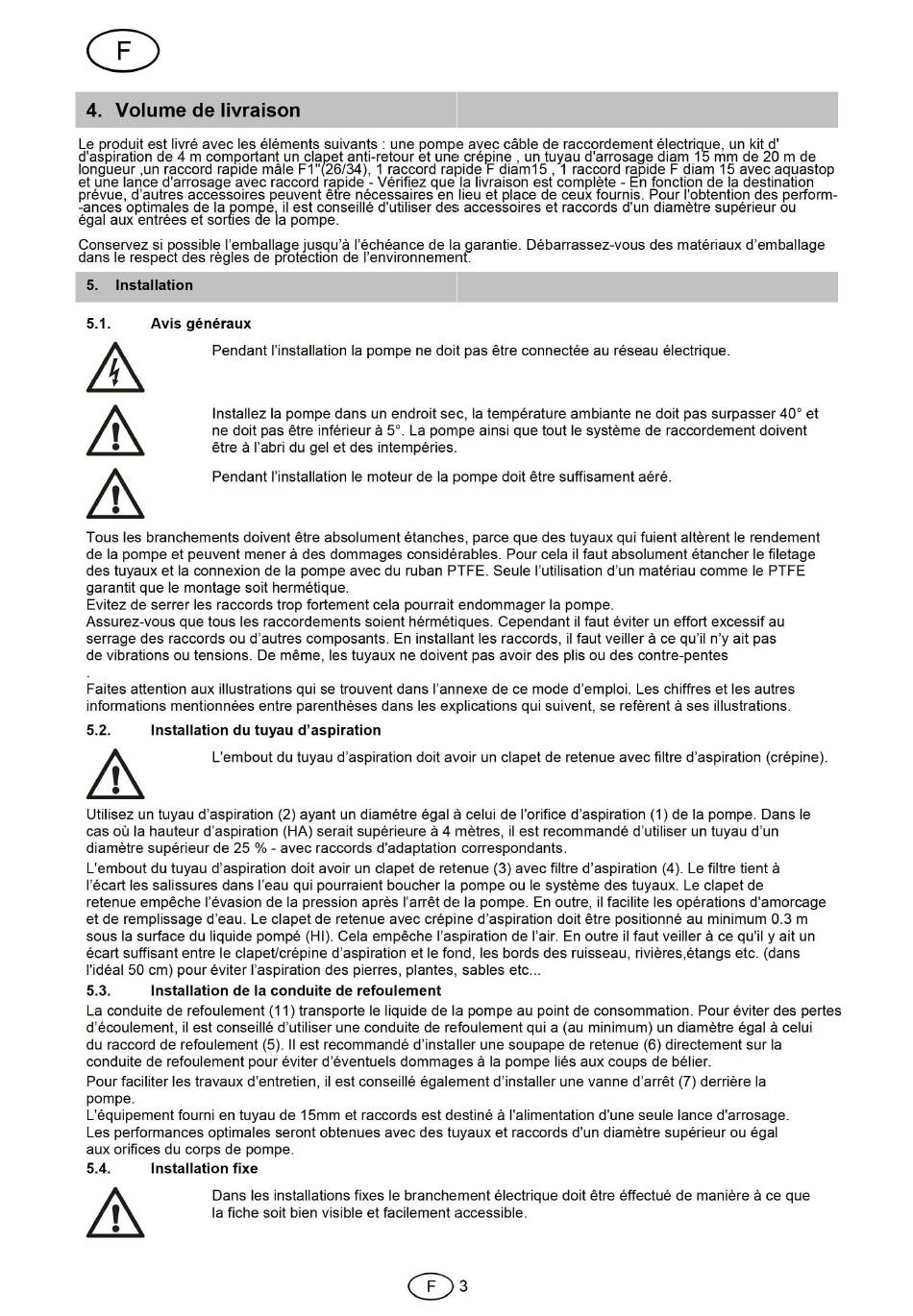

4. Volume de livraison
Le produit est livre avec les elements suivants : une pomp, e avec ciible de raccordement electrique , un kit d'
d'aspiration de 4 m comportant un claRet anti-retour et une creRine , un tuyau d'arrosage diam 15 mm de 20 m de
longueur ,un raccord rapide male F1 "(26/34) , 1 raccord rapide F diam15 , 1 raccord rapide F diam 15 avec aquastop
et une lance d'arrosage avec raccord rapide - Verifiez que la livraison est complete - En fonction de la destination
prevue , d'autres accessoires peuvent etre necessaires en lieu et place de ceux fournis. Pour I'obtention des perform-
-ances optimales de la pompeI il est conseille d'utiliser des accessoires et raccords d'un diametre superieur ou
egal aux entrees et sorties de a pompe o
Conservez si possible I'emballage jusqu 'a I'echeance de la garantie. Debarrassez-vous des materiaux d'emballage
dans Ie respect des regles de protection de l'envirannemel1t.
5. Installation
5.1. Avis generaux
Pendant I'installation la pompe ne doit pas etre connectee au reseau electrique.
Installez la pompe dans un endrait sec, la temperature ambiante ne doit pas surpasser 40° et
ne doit pas etre inferieur a 5°. La pompe ainsi que tout Ie systeme de raccordement doivent
etre a I'abri du gel et des intemperies.
Pendant I'installation Ie moteur de la pompe doit etre suffisament aere.
Tous les branchements doivent etre absolument etanches , parce que des tuyaux qui fuient alterent Ie rendement
de la pompe et peuvent mener a des dommages considerables. Pour cela il faut absolument etancher Ie filetage
des tuyaux et la connexion de la pompe avec du ruban PTFE. Seule I'utilisation d'un materiau comme Ie PTFE
garantit que Ie montage so it hermetique.
Evitez de serrer les raccords trap fortement cela pourrait endommager la pompeo
Assurez-vous que tous les raccordements soient hermetiques. Cependant il faut eviter un effort excessif au
serrage des raccords ou d'autres composants . En installant les raccords , il faut veiller a ce qu 'il n'y ait pas
de vibrations ou tensions . De meme, les tuyaux ne doivel1t pas avoir des plis ou des contre-pentes
Faites attention aux illustrations qui se trauvent dans I'annexe de ce mode d'emploi. Les chiffres et les autres
informations mentionnees entre parentheses dans les explications qui suivent, se referent a ses illustrations.
5.2. Installation du tuyau d'aspiration
L'embout du tuyau d'aspiration doit avoir un clapet de retenue avec filtre d'aspiration (crepine).
Utilisez un tuyau d'aspiration (2) ayant un diametre egal
13
celui de I'orifice d'aspiration (1) de la pompe o Dans Ie
cas ou la hauteur d'aspiration (HA) serait superieure a 4 metres, il est recommande d'utiliser un tuyau d'un
diametre superieur de 25 % - avec raccords d'adaptation correspondants.
L'embout du tuyau d'aspiration doit avoir un clapet de retenue (3) avec filtre d'aspiration (4). Le filtre tient a
I'ecart les salissures dans I'eau qui pourraient boucher la pompe ou Ie systeme des tuyaux. Le clapet de
retenue empeche I'evasion de la pression apres I'arret de la pompe o En outre, il facilite les operations d'amorcage
et de remplissage d'eau
. Le clapet de retenue avec crepine d'aspiration doit etre positionne au minimum 0.3 m
sous la surface du liquide pompe (HI). Cela empeche I'aspiration de I'air. En outre il faut veiller ace qu'il y ait un
ecart suffisant entre Ie clapeUcrepine d'aspiration et Ie fOl1d , les bords des ruisseau , rivieres ,etangs etc. (dans
I'ideal 50 cm) pour eviter I'aspiration des pierres , plantes , sables etc ...
5.3. Installation de la conduite de refoulement
La conduite de refoulement (11) transporte Ie liquide de loa pompe au point de consommation . Pour eviter des pertes
d'ecoulement, il est conseille d'utiliser une conduite de refoulement qui a (au minimum) un diametre ega I a celui
du raccord de refoulement (5) . II est recommande d'installer une soupape de retenue (6) directement sur la
conduite de refoulement pour eviter d'eventuels dommages a la pompe lies aux coups de belier.
Pour faciliter les travaux d'entretien , il est conseille egalement d'installer une vanne d'arret (7) derriere la
pompe o
L'equipement fourni en tuyau de 15mm et raccords est destine a I'alimentation d'une seule lance d'arrosage.
Les performances optimales seront obtenues avec des tuyaux et raccords d'un diametre superieur ou egal
aux orifices du corps de pompeo
5.4. Installation fixe
Dans les installations fixes Ie branchement electrique doit etre effectue de maniere a ce que
la fiche so it bien visible et facilement accessible.
