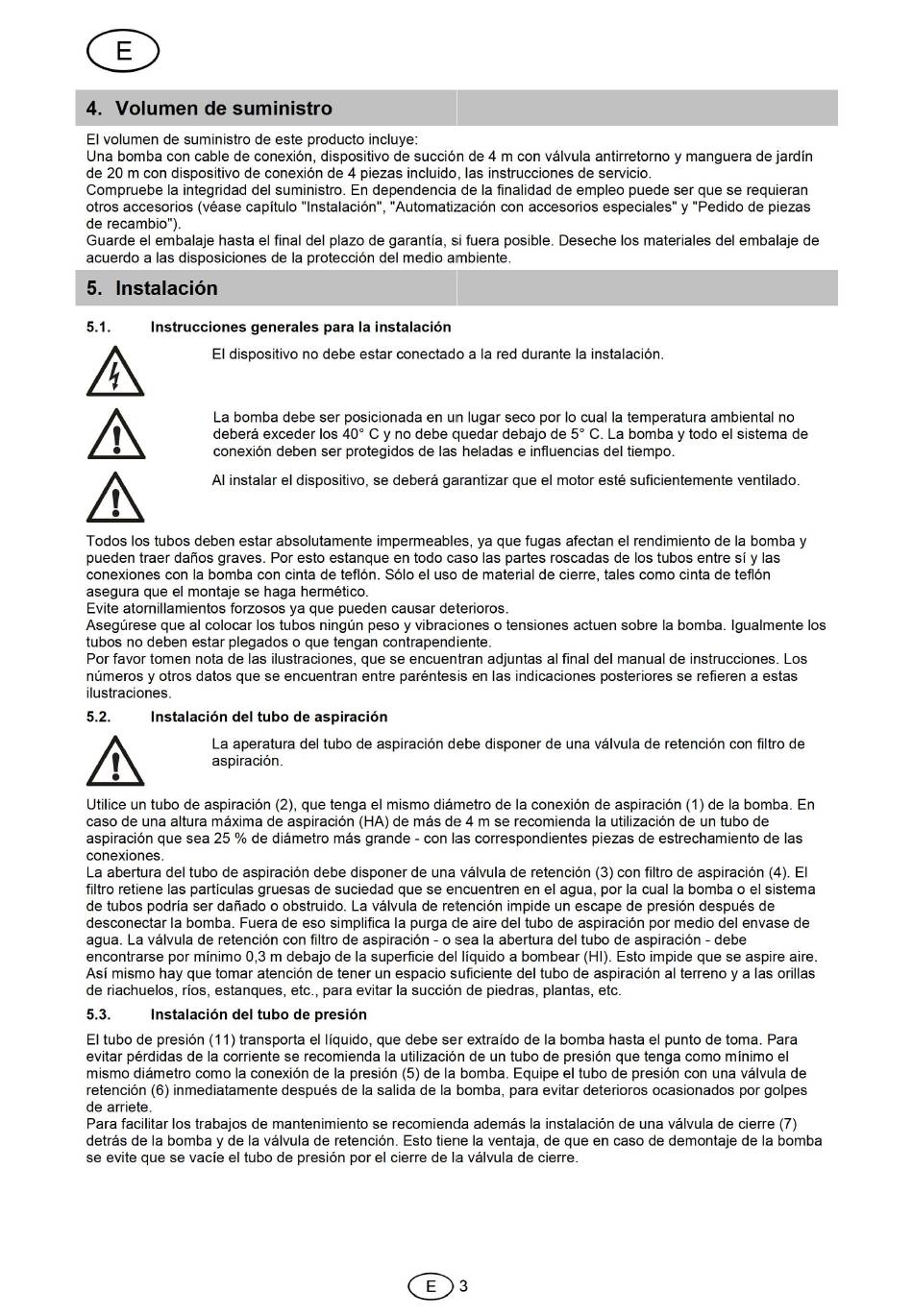

4. Volumen de suministro
EI volumen de suministro de este producto incluye:
Una bomba con cable de conexion , dispositiv~ de succion de 4 m con valvula antirretorno y manguera de jardfn
de 20 m con
dispositiv~
de conexion de 4 piezas incluido , las instrucciones de servicio.
Compruebe la integridad del suministro. En dependencia de la finalidad de empleo puede ser que se requieran
otros accesorios (vease capftulo "Instalacion" , "Automatizacion con accesorios especiales" y "Pedido de piezas
de recambio").
Guarde el embalaje hasta el final del plazo de garantfa, si fuera posible . Deseche los materiales del embalaje de
acuerdo a las disposiciones de la proteccion del medio ambiente.
5. Instalaci6n
5.1. Instrucciones generales para la instalacion
EI dispositiv~ no debe estar conectado a la red durante la instalacion.
La bomba debe ser posicionada en un lugar seco por 10 cual la temperatura ambiental no
debera exceder los 40° C Y no debe quedar debajo de 5° C. La bomba y todo el sistema de
conexion deben ser protegidos de las heladas e influencias del tiempo .
AI instalar el dispositiv~ , se debera garantizar que el motor este suficientemente ventilado .
Todos los tubos deben estar absolutamente impermeables, ya que fugas afectan el rendimiento de la bomba y
pueden traer dafios graves. Por esto estanque en todo caso las partes roscadas de los tubos entre sf y las
conexiones con la bomba con cinta de teflon. Solo el uso de material de cierre , tales como cinta de teflon
asegura que el montaje se haga hermetico.
Evite atornillamientos forzosos ya que pueden causar deterioros.
Asegurese que al colocar los tubos ningun peso y vibraciones
0
tensiones actuen sobre la bomba. Igualmente los
tubos no deben estar plegados
0
que tengan contrapendiente.
Por favor tomen nota de las ilustraciones, que se encuentran adjuntas al final del manual de instrucciones. Los
numeros y otros datos que se encuentran entre parentesis en las indicaciones posteriores se refieren a estas
ilustraciones.
5.2.
Instalacion del tubo de aspiracion
La aperatura del tubo de aspiracion debe disponer de una valvula de retencion con filtro de
aspiracion.
Utilice un tubo de aspiracion (2), que tenga el mismo diametro de la conexion de aspiracion (1) de la bomba. En
caso de una altura maxima de aspiracion (HA) de mas de 4 m se recomienda la utilizacion de un tubo de
aspiracion que sea 25 % de diametro mas grande - con las correspondientes piezas de estrechamiento de las
conexiones.
La abertura del tubo de aspiracion debe disponer de una valvula de retencion (3) con filtro de aspiracion (4). EI
filtro retiene las partfculas gruesas de suciedad que se encuentren en el agua , por la cual la bomba
0
el sistema
de tubos podrfa ser dafiado
0
obstruido. La valvula de retencion impide un escape de presion despues de
desconectar la bomba. Fuera de eso simplifica la purga de aire del tubo de aspiracion por medio del en vase de
agua . La valvula de retencion con filtro de aspiracion -
0
sea la abertura del tubo de aspiracion - debe
encontrarse por mfnimo 0,3 m debajo de la superficie dellfquido a bombear (HI). Esto impide que se aspire aire .
Asf mismo hay que tomar atencion de tener un espacio suficiente del tubo de aspiracion al terreno y a las orillas
de riachuelos , rfos , estanques , etc., para evitar la succion de piedras , plantas, etc.
5.3. Instalacion del tubo de presion
EI tubo de presion (11) transporta ellfquido , que debe ser extrafdo de la bomba hasta el punto de toma . Para
evitar perdidas de la corriente se recomienda la utilizacion de un tubo de presion que tenga como mfnimo el
mismo diametro como la conexion de la presion (5) de la bomba. Equipe el tubo de presion con una valvula de
retencion (6) inmediatamente despues de la salida de la bomba , para evitar deterioros ocasionados por golpes
de arriete.
Para facilitar los trabajos de mantenimiento se recomienda ademas la instalacion de una valvula de cierre (7)
detras de la bomba y de la valvula de retencion . Esto tiene la ventaja , de que en caso de demontaje de la bomba
se evite que se vade el tubo de presion por el cierre de la valvula de cierre.
