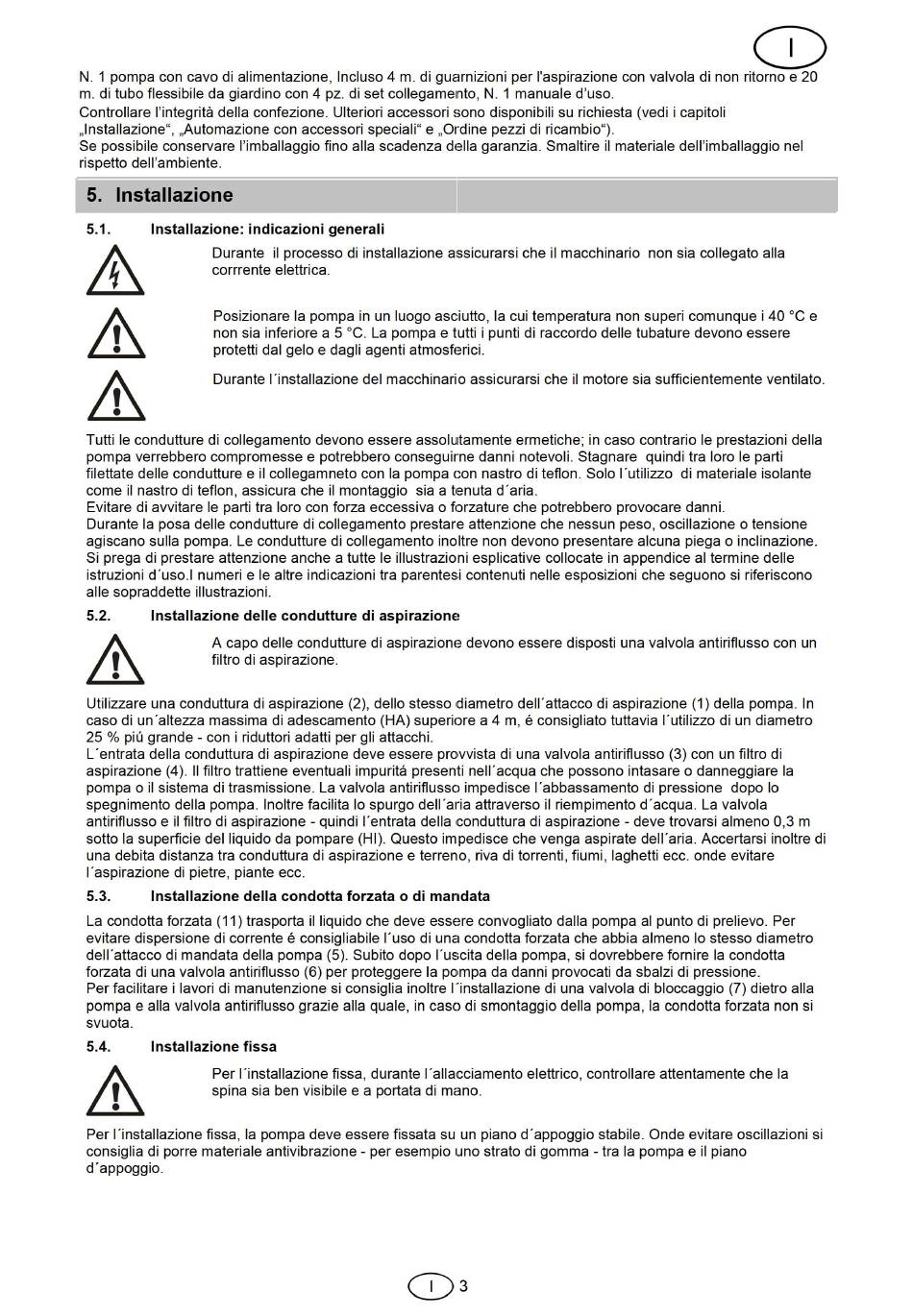

N. 1 pompa con cavo di alimentazione , Incluso 4 m . di guarnizioni per I'aspirazione con valvola di non ritorno e 20
m. di tubo flessibile da giardino con 4 pz. di set collegamento , N. 1 manuale d'uso.
Controllare I'integrita della confezione . Ulteriori accessori so no disponibili su richiesta (vedi i capitoli
"Installazione", "Automazione con accessori speciali" e "Ordine pezzi di ricambio").
Se possibile conservare I'imballaggio fino alia scadenza della garanzia. Smaltire il materiale dell'imballaggio nel
rispetto dell'ambiente.
5. Installazione
5.1.
Installazione: indicazioni generali
Durante il processo di installazione assicurarsi che il macchinario non sia collegato alia
corrrente elettrica.
Posizionare la pompa in un luogo asc:iutto , la cui temperatura non superi comunque i 40 °C e
non sia inferiore a 5 °C. La pompa e tutti i punti di raccordo delle tubature devono essere
protetti dal gelo e dagli agenti atmosferici .
Durante I'installazione del macchinario assicurarsi che il motore sia sufficientemente ventilato .
Tutti Ie condutture di collegamento devono essere assol utamente ermetiche ; in caso contrario Ie prestazioni della
pompa verrebbero compromesse e potrebbero conseguirne danni notevoli. Stagnare quindi tra loro Ie parti
filettate delle condutture e il collegamneto con la pompa con nastro di teflon. Solo I'utilizzo di materiale isolante
come il nastro di teflon , assicura che il montaggio sia a tenuta d 'aria.
Evitare di avvitare Ie parti tra lora con forza eccessiva 0 forzature che potrebbero provocare danni.
Durante la posa delle condutture di collegamento prestare attenzione che nessun peso , oscillazione 0 tensione
agiscano sulla pompa. Le condutture di collegamento inoltre non devono presentare alcuna piega 0 inclinazione.
Si prega di prestare attenzione anche a tutte Ie illustrazioni esplicative collocate in append ice al termine delle
istruzioni d 'uso.1 numeri e Ie altre indicazioni tra parentesi contenuti nelle esposizioni che seguono si riferiscono
aile sopraddette illustrazioni.
5.2. Installazione delle condutture di aspirazionE!
A capo delle condutture di aspirazione devono essere disposti una valvola antiriflusso con un
filtro di aspirazione.
Utilizzare una conduttura di aspirazione (2), della stesso diametro deWattacco di aspirazione (1) della pompa . In
caso di un 'altezza massima di adescamento (HA) superiore a 4 m,
e
consigliato tuttavia I'utilizzo di un diametro
25 % pill grande - con i riduttori adatti per gli attacchi .
L'entrata della conduttura di aspirazione deve essere provvista di una valvola antiriflusso (3) con un filtro di
aspirazione (4). II filtro trattiene eventuali impurita presenti nell' acqua che possono intasare 0 danneggiare la
pompa 0 il sistema di trasmissione. La valvola antiriflusso impedisce I'abbassamento di pressione dopo 10
spegnimento della pompa. Inoltre facilita 10 spurgo deWaria attraverso il riempimento d 'acqua . La valvola
antiriflusso e il filtro di aspirazione - quindi I'entrata della conduttura di aspirazione - deve trovarsi almeno 0,3 m
sotto la superficie delliquido da pompare (HI). Questo impedisce che venga aspirate deWaria. Accertarsi inoltre di
una debita distanza tra conduttura di aspirazione e terreno , riva di torrenti , fiumi , laghetti ecc. onde evitare
I'aspirazione di pietre , piante ecc.
5.3.
Installazione della condotta forzata 0 di mandata
La condotta forzata (11) trasporta illiquido che deve essere convogliato dalla pompa al punto di prelievo. Per
evitare dispersione di corrente
e
consigliabile I'uso di una condotta forzata che abbia almeno 10 stesso diametro
deWattacco di mandata della pompa (5). Subito dopo I'uscita della pompa , si dovrebbere fornire la condotta
forzata di una valvola antiriflusso (6) per proteggere la pompa da danni provocati da sbalzi di pressione.
Per facilitare i lavori di manutenzione si consiglia inoltre I'installazione di una valvola di bloccaggio (7) dietro alia
pompa e alia valvola antiriflusso grazie alia quale, in caso di smontaggio della pompa , la condotta forzata non si
svuota .
5.4.
Installazione fissa
Per I'installazione fissa , durante I'allacciamento elettrico , controllare attentamente che la
spina sia ben visibile e a portata di mano.
Per I'installazione fissa , la pompa deve essere fissata su un piano d 'appoggio stabile. Onde evitare oscillazioni si
consiglia di porre materiale antivibrazione - per esempio uno strato di gomma - tra la pompa e il piano
d 'appoggio .
