2.3 Instalación
Antes de comenzar con la instalación, observe atentamente los pasos de montaje individuales
descritos y realice el montaje siguiendo el orden indicado.

INDICACIÓN
+ En primer lugar, atornille todas las partes sin apretarlas y compruebe su correcto ajuste.
Únicamente utilice la herramienta para apretar los tornillos cuando así se indique.
+ Si tiene difi cultades para reconocer los gráfi cos, le recomendamos que abra las instrucciones
en PDF guardadas en la tienda web en su dispositivo terminal (por ejemplo, teléfono
inteligente, tableta o PC). Allí tiene la oportunidad de ampliarlos. Asegúrese de que el
programa Adobe Acrobat Reader esté instalado en su dispositivo terminal para poder abrir
el archivo.

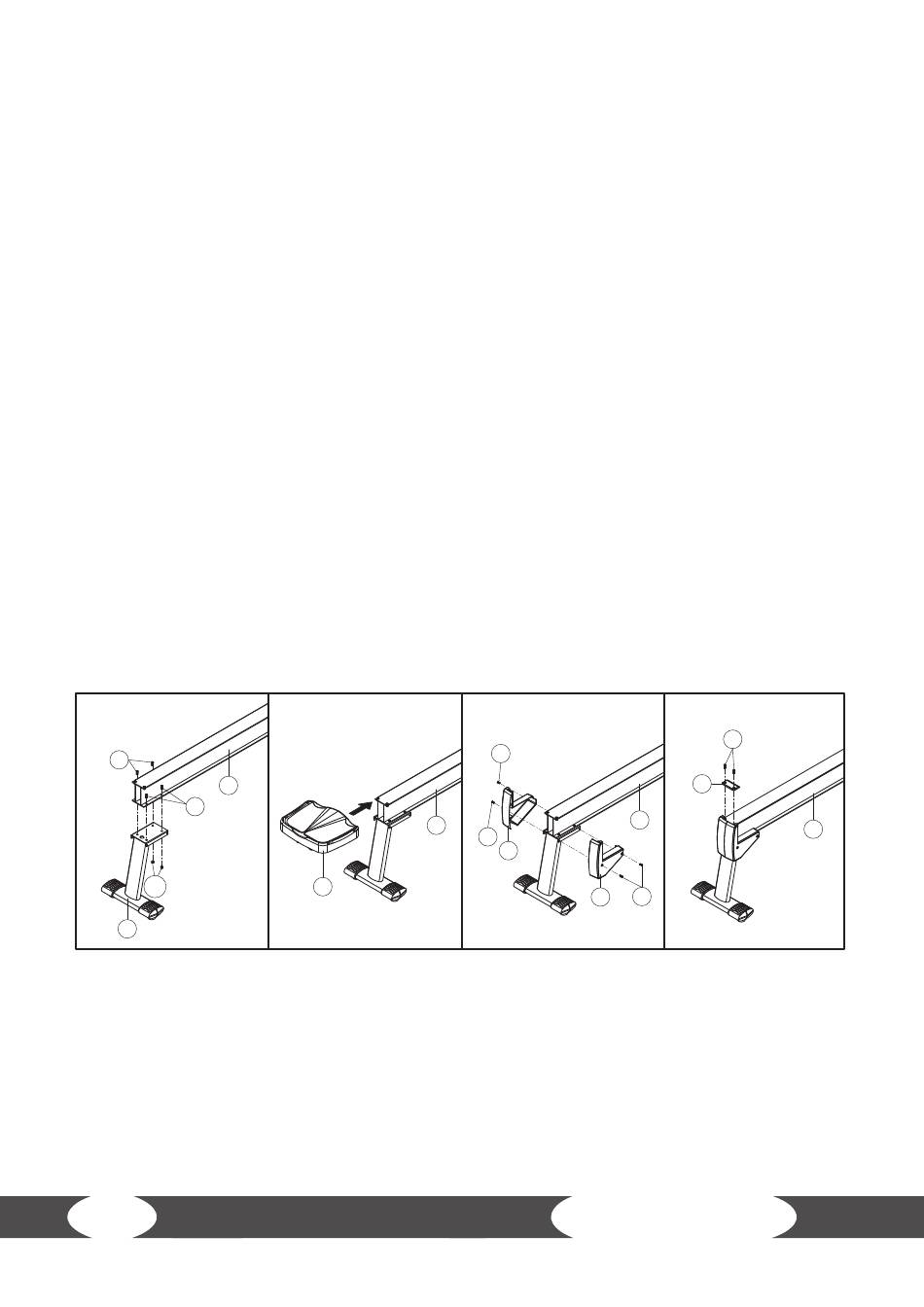

Paso 1: instalación de la pata trasera y del monorraíl
1. Fije la pata trasera (1) al monorraíl (2) con cuatro tornillos hexagonales (80) y dos tuercas de
nailon (101). Apriete los tornillos (véase la fi g. A1).
2. Deslice el acolchado del asiento (29) sobre el monorraíl (2) (véase la fi g. A2).
3. Fije las cubiertas traseras izquierda (30L) y derecha (30R) con cuatro tornillos M4 X 12L (90)
(véase la fi g. A3).
4. Fije el amortiguador (47) al monorraíl (2) con dos tornillos hexagonales M6 X 16L (80). Asegúrese
de que las cubiertas traseras izquierda (30L) y derecha (30R) están colocadas correctamente
(véase la fi g. A4). A continuación, apriete todos los tornillos.
A 1
80
2
80
101
1
14
A 2
2
29
A 3
90
2
90
30L
90
30R
ROW-X PLUS
A 4
80
47
2
