Terminal De Aterramento - Roland Fa 06 Inicio Rápido

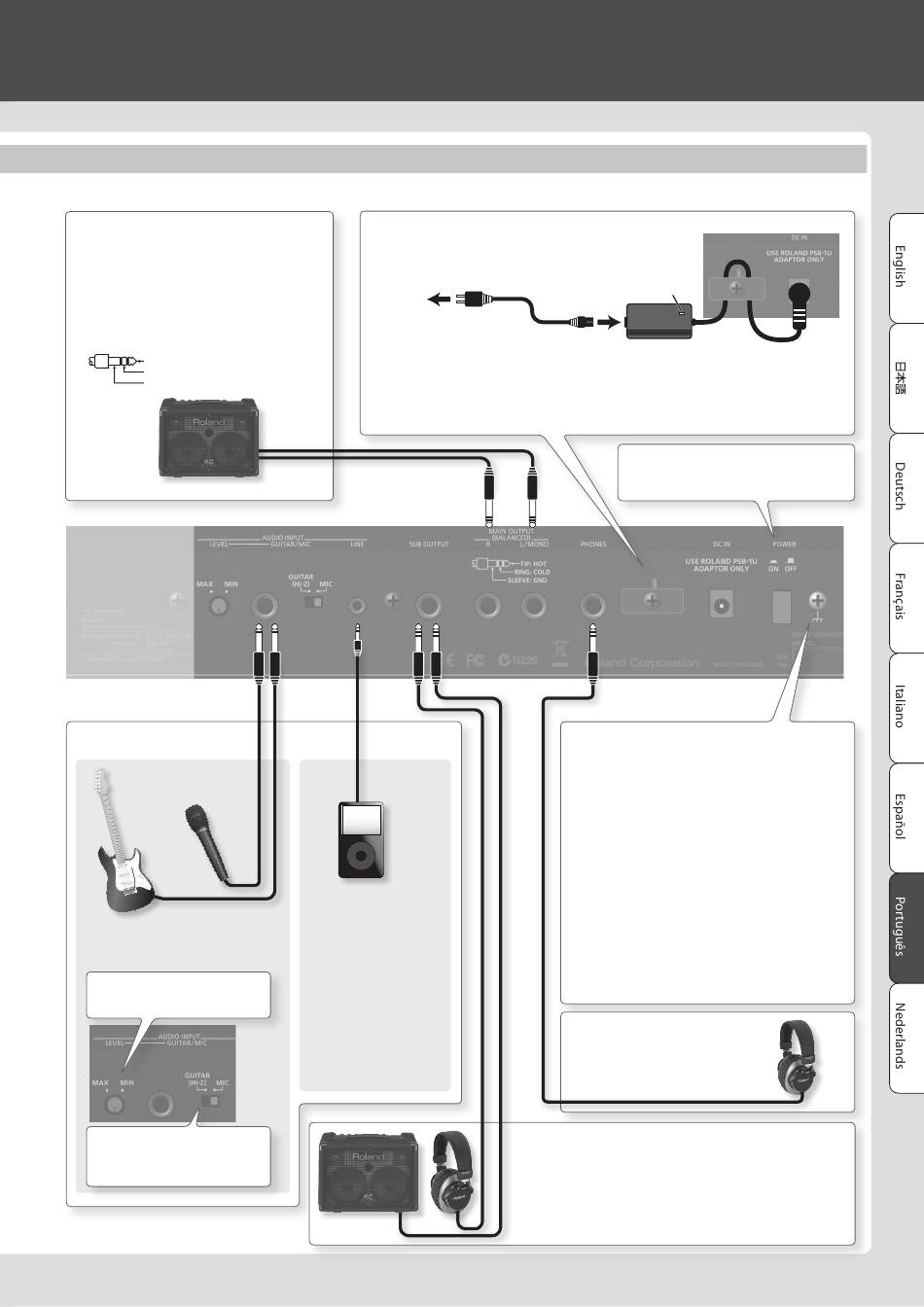

Preparativos
Saídas MAIN OUTPUT
Conecte aqui seus alto-falantes Se a saída for mono,
conecte o conector L/MONO.
* Esse instrumento está equipado com conectores
do tipo balanceado (TRS). Os diagramas de fiação
desses conectores são mostrados abaixo. Conecte
após verificar os diagramas de fiação do outro
equipamento que você deseja conectar.
TIP: HOT
2: HOT
RING: COLD
SLEEVE: GND
Conector AUDIO INPUT
Conector GUITAR/MIC
Conecte sua guitarra ou microfone aqui.
Use o botão [LEVEL] para ajustar o
nível de entrada.
Ajuste para "GUITAR" se conectar
uma guitarra ou "MIC" se conectar
um microfone.
Conector DC IN, Gancho de cabo
Conecte o adaptador AC incluso aqui.
Tomada elétrica
* Para evitar a interrupção de energia em sua unidade (se o plugue for puxado acidentalmente) e evitar
a aplicação de tensão indevida no conector DC IN, prenda o cabo de força usando o gancho de cabo,
1: GND 1: GND
como mostrado na ilustração.
* Coloque o adaptador AC de modo que o lado com o indicador (consulte a ilustração) fique voltado
3: COLD para cima e o lado com informações escritas fique voltado para baixo. O indicador acenderá quando 3: COLD
você conectar o adaptador AC à tomada.
Conector LINE
Conecte seu player de áudio
digital ou aparelho de áudio
aqui.
Use um cabo miniplugue
estéreo (disponível
comercialmente) para
fazer as conexões. Ajuste o
volume usando os controles
do aparelho que tiver
conectado.
Indicador
2: HOT
Chave [POWER]
Pressione a chave para ligar ou desligar.

Terminal de aterramento

Dependendo das circunstâncias de uma configuração
específica, você pode ter uma sensação desconfortável ou
perceber que a superfície parece energizada ao tocar nesse
aparelho, nos microfones a ele conectados, ou nas partes
de metal de outros objetos, como guitarras. Isso é devido a
uma carga elétrica ínfima, que é absolutamente inofensiva.
Porém, se estiver preocupado com isso, conecte o terminal
de aterramento (consulte a figura) com um aterramento
externo. Quando a unidade estiver aterrada, um ligeiro
zumbido poderá ocorrer, dependendo das particularidades
de sua instalação. Se estiver em dúvida sobre o método
de conexão, entre em contato com o Centro de Serviços
da Roland ou o distribuidor autorizado da Roland mais
próximo, conforme listado na página "Informações".
Locais inadequados para conexão
• Canos de água (pode resultar em choque ou eletrocussão)
• Canos de gás (pode resultar em fogo ou explosão)
• Aterramento de linha telefônica ou para-raios (podem ser
perigosos em caso de trovões)
Conector PHONES
Conecte seus fones de ouvido (vendidos
separadamente) a este conector.
Conector SUB OUTPUT
Conecte separadamente fones de ouvido ou alto-falantes vendidos
separadamente aqui.
Sons, como metrônomo ou uma parte específica, podem ser
especificados para uma saída individual.
Permite sincronizar seu andamento com ao de outros músicos ao tocar
em uma banda.
* O botão [VOLUME] do painel superior não ajusta o volume dessa saída.
7
