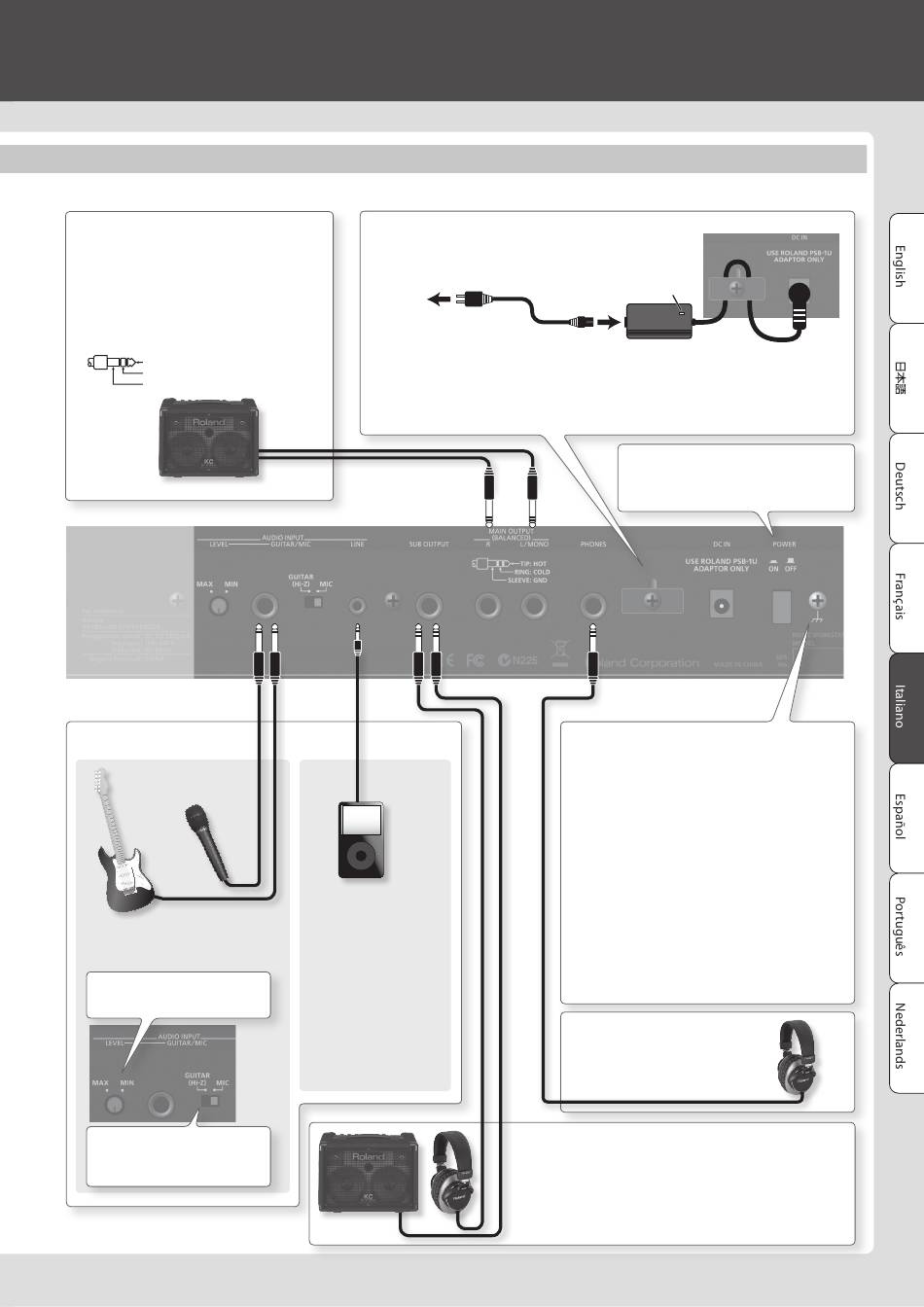

Preparativi
Jack MAIN OUTPUT
Collegare qui gli altoparlanti. Se l'audio in uscita è
mono, eseguire il collegamento al jack L/MONO.
* Questo strumento è dotato di jack di tipo bilanciato
(TRS). In basso è riportato il diagramma di cablaggio
di questi jack. Effettuare i collegamenti dopo aver
controllato i diagrammi di cablaggio degli altri
dispositivi da collegare.
TIP: HOT
2: HOT
RING: COLD
SLEEVE: GND
Jack AUDIO INPUT
Jack GUITAR/MIC
Collegare qui la chitarra o il microfono.
Utilizzare la manopola [LEVEL] per
regolare il volume.
Impostare il selettore su "GUITAR"
se si collega una chitarra o su "MIC"
se si collega un microfono.
Jack DC IN e gancio del cavo
Per il collegamento dell'adattatore CA in dotazione.
Presa CA
* Per evitare l'interruzione accidentale dell'alimentazione all'unità (nel caso in cui la spina si stacchi
inavvertitamente) e per non applicare una tensione eccessiva al jack DC IN, fissare il cavo di
1: GND 1: GND
alimentazione utilizzando l'apposito gancio, come mostrato nella figura.
* Posizionare l'adattatore CA in modo che il lato con l'indicatore (vedere l'immagine) sia rivolto verso
l'alto e il lato con le informazioni di testo sia rivolto verso il basso. L'indicatore si illumina quando
3: COLD 3: COLD
l'adattatore CA viene inserito in una presa CA.
Jack LINE
Collegare qui il lettore audio
digitale o un dispositivo
audio.
Utilizzare un cavo jack
mini stereo (disponibile in
commercio) per effettuare
i collegamenti. Regolare il
volume utilizzando i controlli
del dispositivo collegato.
Indicatore
2: HOT
Interruttore [POWER]
Premere questo interruttore per accendere e
spegnere l'unità.
Terminale di messa a terra
In caso di configurazioni particolari, è possibile che
toccando la superficie del dispositivo, i microfoni a esso
collegati o le parti metalliche di altri oggetti, ad esempio le
chitarre, si avverta una sensazione sgradevole. Ciò è dovuto
a una piccolissima carica elettrica, assolutamente innocua.
Se tuttavia tale carica dovesse generare preoccupazione,
collegare il morsetto di terra (vedere la figura) a una
messa a terra esterna. Quando l'unità è collegata a massa,
è possibile che venga generato un leggero ronzio, a
seconda dell'installazione. Se non si è sicuri del metodo
di collegamento, contattare il Centro di assistenza Roland
più vicino o un distributore Roland autorizzato, in base
all'elenco nella pagina "Informazioni".
Luoghi non adatti al collegamento
• Condutture dell'acqua (potrebbero verificarsi scosse
elettriche o folgorazioni)
• Condutture del gas (potrebbero verificarsi incendi o
esplosioni)
• Messa a terra della linea telefonica o parafulmine
(potrebbe essere pericoloso in caso di fulmini)
Jack PHONES
Collegare qui le cuffie (vendute a parte).
Jack SUB OUTPUT
Collegare qui le cuffie o gli altoparlanti (venduti a parte).
Per l'uscita singola è possibile specificare suoni come quello del
metronomo o una parte specifica.
Consente di sincronizzare il tempo mentre si suona con gli altri musicisti
di un gruppo.
* La manopola [VOLUME] del pannello superiore non regola il volume di
questa uscita.
