Guia Rápido; Instalação - Uponor Smatrix Wave Guía Rápida

Guia Rápido
Instalação
1. Instale o conjunto completo ou partes do mesmo
na parede utilizando uma calha DIN ou parafusos e
buchas.
Se o controlador estiver instalado no interior de um
armário metálico, coloque a antena fora do armário.
2. Ligue a antena ao controlador utilizando o cabo de
antena fornecido (0,5 – 5 m, CAT5e/CAT6).
3. Ligue os atuadores.
4. Verifi que se todas as ligações estão concluídas e
corretas:
• Atuadores
• Interruptor de aquecimento/refrigeração
• Bomba de circulação
5. Certifi que-se de que o compartimento de 230 V CA
do controlador está fechado e de que o parafuso de
fi xação está apertado.
6. Ligue a sonda externa opcional (apenas nos
termóstatos compatíveis).

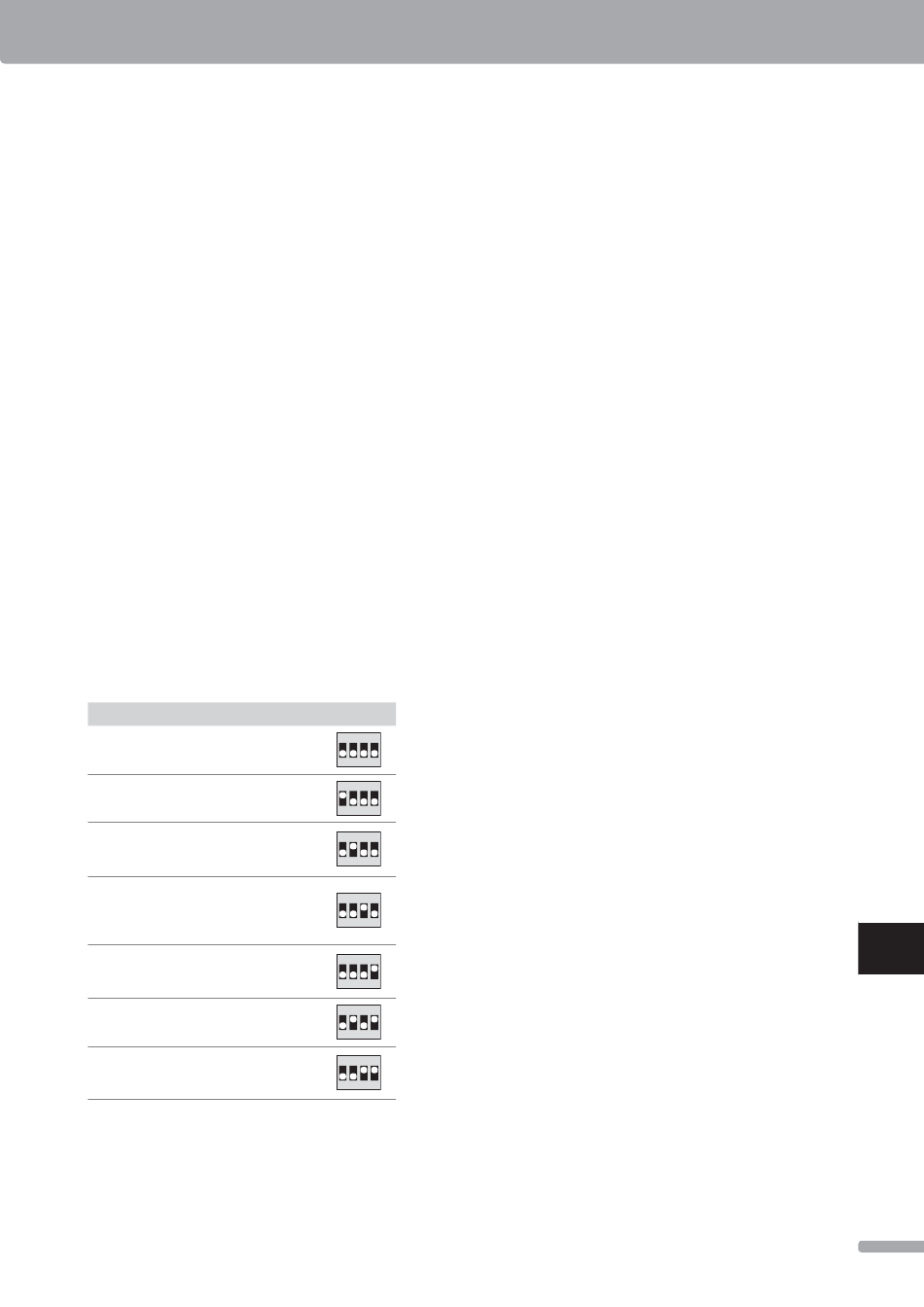

7. Defi na o interruptor DIP no termóstato público
T-163.
Função*
Termóstato standard de divisão
Termóstato standard de divisão juntamente
com uma sonda de temperatura do piso
Termóstato standard de divisão ou dispositivo
do sistema, juntamente com uma sonda de
temperatura exterior
Dispositivo do sistema juntamente com uma
sonda de temperatura de impulsão para
função de comutação entre aquecimento/
refrigeração
Dispositivo do sistema onde a entrada da
sonda é utilizada para função de comutação
entre Conforto/ECO
Sonda remota
Dispositivo do sistema onde a entrada da
sonda é utilizada para função de comutação
entre aquecimento/refrigeração
* O termóstato só pode ser registado como um dispositivo
do sistema num sistema Wave com vários controladores, se
estiver registado no controlador principal.
U P O N O R S M AT R I X WAV E · G U I A R Á P I D O
G U I A R Á P I D O
Interruptor
ON DIP
1 2 3 4
ON DIP
1 2 3 4
ON DIP
1 2 3 4
ON DIP
1 2 3 4
ON DIP
1 2 3 4
ON DIP
1 2 3 4
ON DIP
1 2 3 4
8. Insira pilhas nos termóstatos.
9. Selecione o modo de controlo do termóstato (menu
de defi nições 04, apenas nos termóstatos digitais).
Predefi nição: RT (termóstato standard de divisão).
10. Ligue o cabo de alimentação à tomada de parede
de 230 V CA ou, se requerido pelos regulamentos
locais, a uma caixa de distribuição.
Registe os termóstatos, a interface e outros dispositivos
do sistema, por esta ordem (página seguinte).
