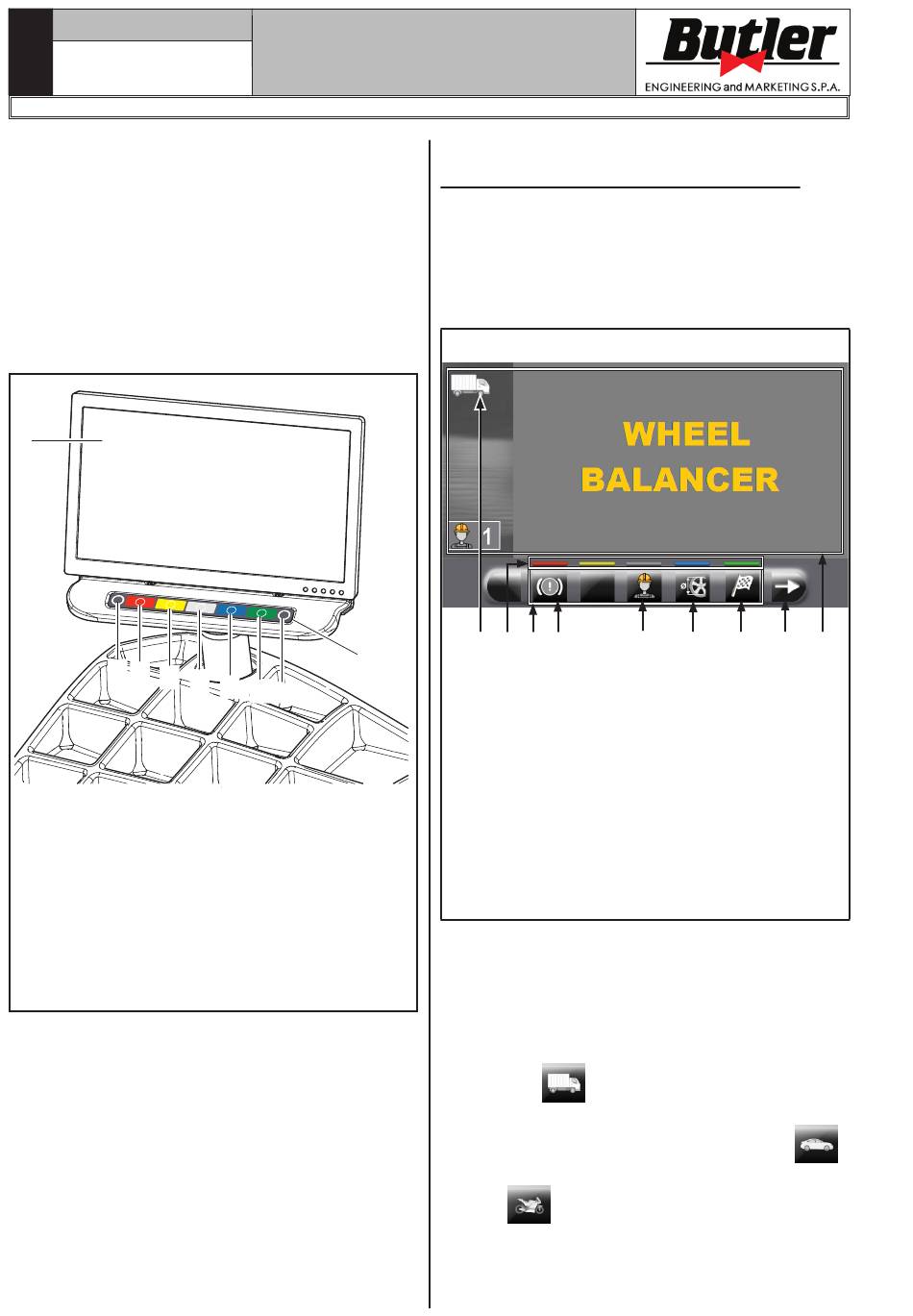

13.0 TABLERO DE MANDO

Las equilibradoras están proporcionadas de un tablero
de mando acompañado de un teclado para interaccio-
nar/accionar los mandos presentes en forma gráfica
en la pantalla.
En esta pantalla se indican todas las informaciones
necesarias al correcto equilibrado de las ruedas,
como por ejemplo donde aplicar los pesos adhesivos
o de encastre, la modalidad de balanceado o/y opción
utilizada y la rotación correcta de la rueda para el po-
sicionamiento de los pesos internos/externos.
1
7 2 3 4
LEYENDA
1 – Pantalla
2 – Pulsador funciones (rojo)
3 – Pulsador funciones (amarillo)
4 – Pulsador funciones (gris)
5 – Pulsador funciones (azul)
6 – Pulsador funciones (verde)
7 – Pulsador página precedente
8 – Pulsador página siguiente/impresión
9 – Teclado (teclado de 7 teclas)
MANUAL DE INSTRUCCIONES
USO Y MANTENIMIENTO
LIBRAK280RTLC
Fig. 20
9
5 6 8

14.0 EQUILIBRADO RUEDA

14.1 Encendido y apagado del equipo

Presione el interruptor principal a "ON"(Fig. 13
ref. 1), situado en la parte trasera del equipo.
Esperar unos segundos hasta la completa carga del
programa operativo. El equipo está listo a obrar
cuando en el monitor comparece la pantalla princi-
pal "Home".
Fig. 21
B C 6
4
LEYENDA
A – Á rea visualización informaciones/operaciones
B – C olores de identificación pulsadores a utilizar
C – I conos función
1 – P ulsador programas y medición
2 – P ulsador balanceo rueda
3 – A ctiva la página siguiente
4 – S ímbolo del modo equilibrado seleccionado
(camión/coche/motocicleta)
5 – G estión usuarios (si habilitado) (gestión usua-
rios no habilitada a la entrega del equipo)
6 – P ulsador freno neumático
En la parte inferior de la pantalla principal y de cada
una de las pantallas que se describen a continuación,
aparecerán rectángulos de colores (Fig. 21 ref. B)
colocados encima de los iconos de identificación de
funciones (Fig. 21 ref. C). Estas funciones se activa-
rán presionando el pulsador de color correspondiente
en el teclado (Fig. 20 ref. 9).
El símbolo " " que aparece en el monitor en la
página inicial indica que la máquina se encuentra en
modalidad CAMIÓN; en cambio, el símbolo "
indica que se encuentra en modalidad COCHE y el
símbolo indica que se encuentra en modalidad
MOTOCICLETA (Fig. 21 ref._5).
5 1 2 3 A
"
