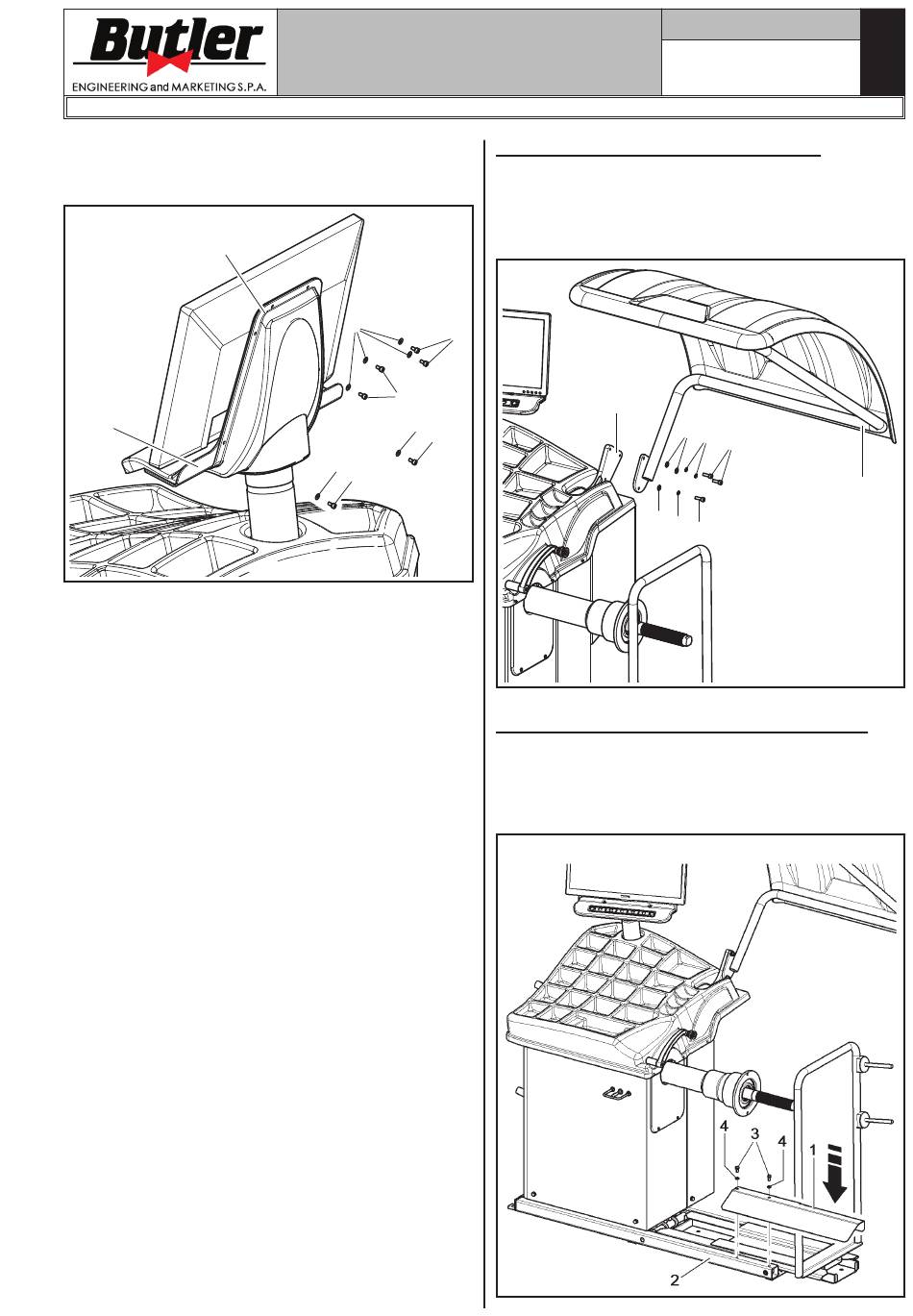

7. fijar el cárter (Fig. 10 ref. 1) al soporte (Fig. 10
ref. 2) con los tornillos (Fig. 10 ref. 3) y las aran-
delas (Fig. 10 ref. 4) entregados en dotación.
Fig. 10
1
2
MANUAL DE INSTRUCCIONES
USO Y MANTENIMIENTO
LIBRAK280RTLC
4
3
3
4
3
4
3
9.2.3 Montaje cárter de protección
1. Montar el cárter de protección (Fig. 11 ref. 1) al
soporte (Fig. 11 ref. 2) con los tornillos (Fig. 11
ref. 3) e interponiendo las arandelas (Fig. 11
ref. 4-5) entregados en dotación.
2
5
9.2.4 Montaje del rodapié de protección
Fijar el rodapié de protección (Fig._12 ref. 1) en la
base del elevador (Fig._12 ref. 2) con los tornillos
(Fig._12 ref. 3) y las arandelas (Fig._12 ref. 4) en-
tregados en dotación.
Fig._12
1294-M017-03
Pág. 16 de 70
Fig. 11
5
4
3
4
3
ES
1
