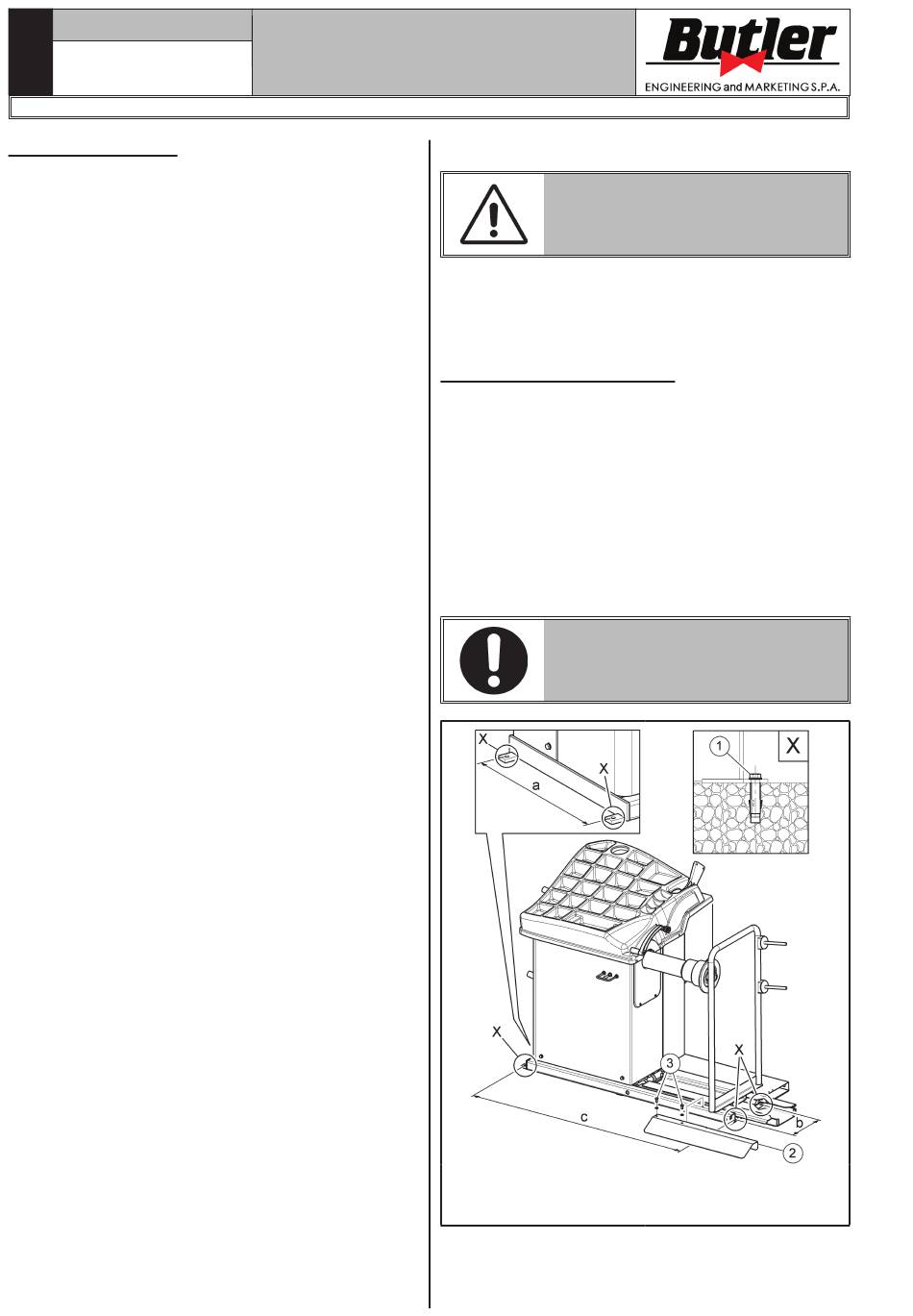

Iluminación; Montaje Del Equipo; Sistema De Anclaje - Butler Librak280Rtlc Manual De Instrucciones

1294-M017-03
ES
Pág. 13 de 70
8.2 Iluminación
El equipo debe ser colocada en un lugar bien ilumi-
nado.
MANUAL DE INSTRUCCIONES
USO Y MANTENIMIENTO
LIBRAK280RTLC
9.0
Después de haber quitado el embalaje a todas las pie-
zas, debe comprobarse que no hayan sufrido desper-
fectos y que no falten piezas. Para el montaje referirse
a las ilustraciones anejas indicadas a continuación.
9.1
El equipo embalado se fija al palet de soporte por me-
dio de orificios preparados en el bastidor e indicados
en la figura siguiente. Tales perforaciones también
deben utilizarse para la fijación al suelo, mediante an-
clajes para suelo (no incluidos en el suministro). Antes
de ejecutar la sujeción definitiva, verificar que todos
los puntos de anclaje sean en llano y correctamente
en contacto con la superficie de sujeción misma. En
el caso contrario, colocar un perfiles espesores entre
el equipo y la superficie inferior de fijación, como in-
dicado en la Fig._5.

MONTAJE DEL EQUIPO

CUALQUIERA OPERACIÓN DE
TIPO MECÁNICO DEBE SER EFEC-
TUADA POR PERSONAL TÉCNICO
DEBIDAMENTE CUALIFICADO.

Sistema de anclaje

ES OBLIGATORIO FIJAR A TIERRA
POR MEDIO DE TACOS EN CASO
QUE LAS RUEDAS PESEN MÁS DE
30 kg (66 lbs).
a = 485 mm / 19.09"
b = 240 mm / 9.45"
c = 1296 mm / 51.02"
Fig. 5
