12.2 Desmontaje de la rueda

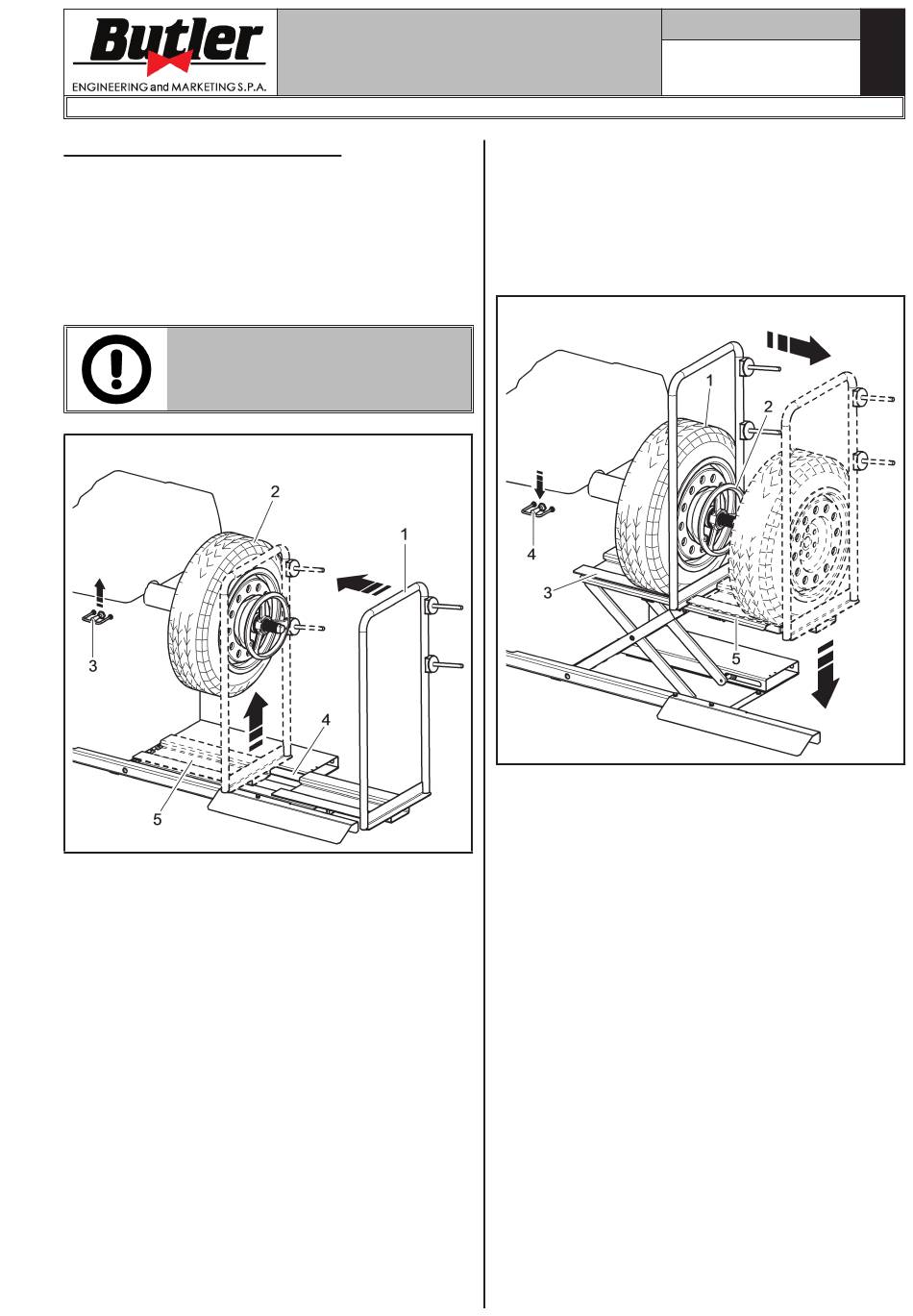

1. Desplazar hacia izquierda el soporte de la rueda
(Fig. 18 ref. 1) y llevar plano de apoyo rueda
(Fig. 18 ref. 5) bajo del neumático (Fig. 18 ref. 2);
2. levantar el mando del elevador (Fig. 18 ref. 3) y
hacer subir la plataforma (Fig. 18 ref. 4) hasta
que el apoyo rueda (Fig. 18 ref. 5) se ponga en
contacto con el neumático (Fig. 18 ref. 2);
CUANDO SE ALCANZA LA ALTURA
DESEADA, SOLTAR EL MANDO
DEL ELEVADOR.
Fig. 18
MANUAL DE INSTRUCCIONES
USO Y MANTENIMIENTO
LIBRAK280RTLC
3. desbloquear la rueda (Fig. 19 ref. 1) del mandril
quitando los dispositivos de bloqueo (Fig. 19
ref. 2);
4. desplazar hacia derecha el soporte rueda (Fig. 19
ref. 3) junto al neumático apoyado sobre él;
5. bajar el mando de bajada (Fig. 19 ref. 4) y hacer
bajar la plataforma a tierra (Fig. 19 ref. 5);
Fig. 19
6. quitar la rueda del elevador.
