5.2

HAUTEURS MINIMALES DES PORTES

Consulter dans le tableau les valeurs des hauteurs minimales des portes relatives aux moteurs à chaîne en version vasistas.
Course chaîne « C »
5.3

TEST DE FONCTIONNEMENT

ATTENTION! Effectuer la première manœuvre de la fenêtre pendant la phase de fermeture.
Appuyer sur le bouton de commande et effectuer une fermeture en vérifiant que :
a. Le bâti se ferme complètement. S'il n'en est pas ainsi, vérifier que le chevauchement entre le battant et le
châssis est supérieur ou égal à 0 mm. Le cas échéant, insérer des cales afin de rétablir le chevauchement
correct.
b. La chaîne est parfaitement perpendiculaire au bâti. Le cas échéant, régler l'étrier de fixation en agissant sur les
vis et les boutonnières de réglage.
Lorsque la position de fermeture correcte est atteinte, appuyer sur le bouton de commande et procéder à un
mouvement d'ouverture afin de vérifier si l'actionneur accomplit toute la course prévue sans empêchement.
Une fois que l'ouverture désirée est atteinte, appuyer de nouveau sur le bouton de commande et exécuter l'opération
de fermeture. Une fois que la fenêtre est complètement fermée, vérifier si les vis (des supports et des fixations)
sont correctement serrées et si les joints sont bien comprimés.
50
100 mm
150 mm
200 mm
250 mm
300 mm
380 mm

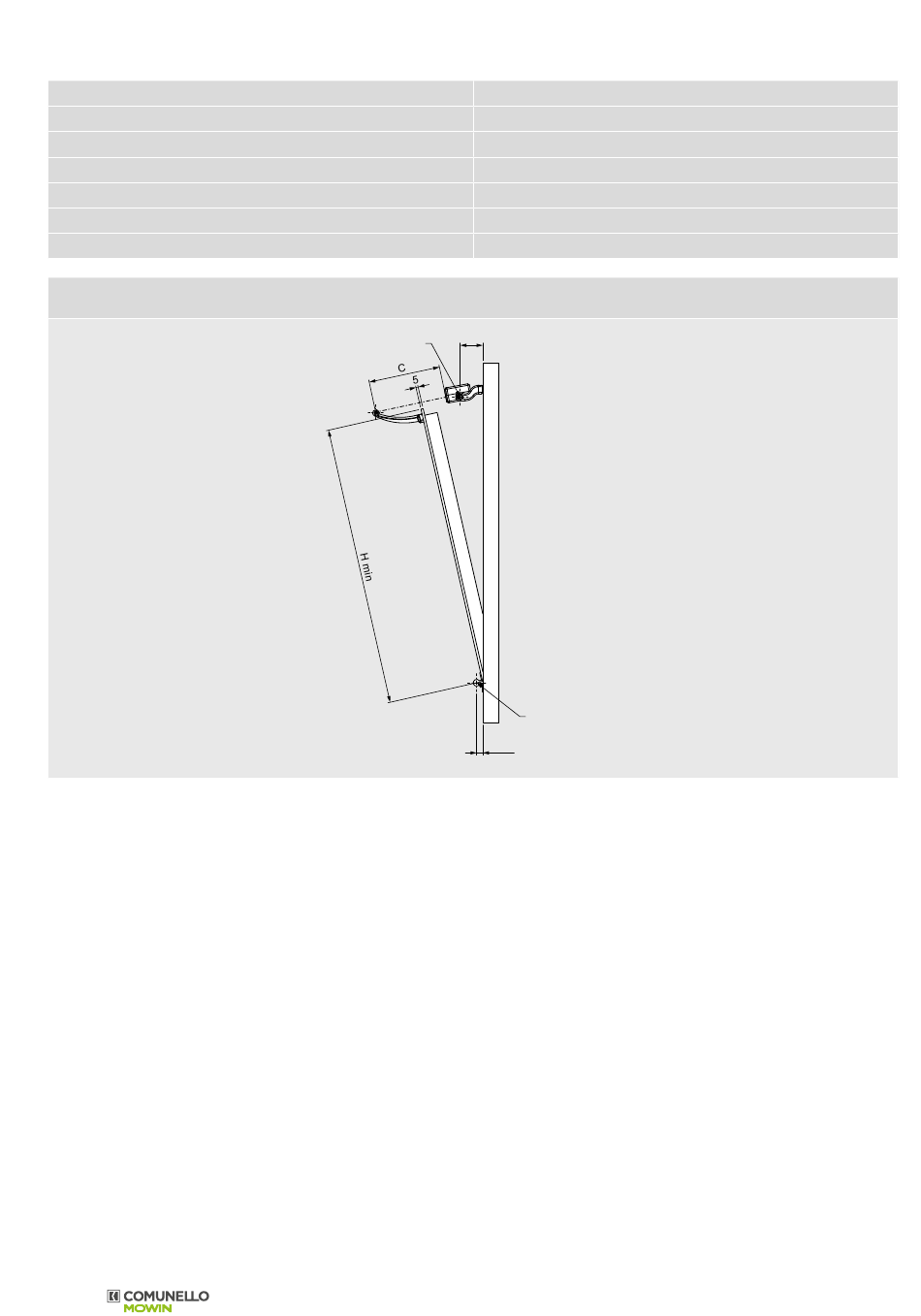

INDICATION DES COTES
Pivot de rotation
du moteur
50
Charnière de
rotation de la porte
13.5
H min porte
150 mm
300 mm
565 mm
835 mm
1110 mm
1555 mm
