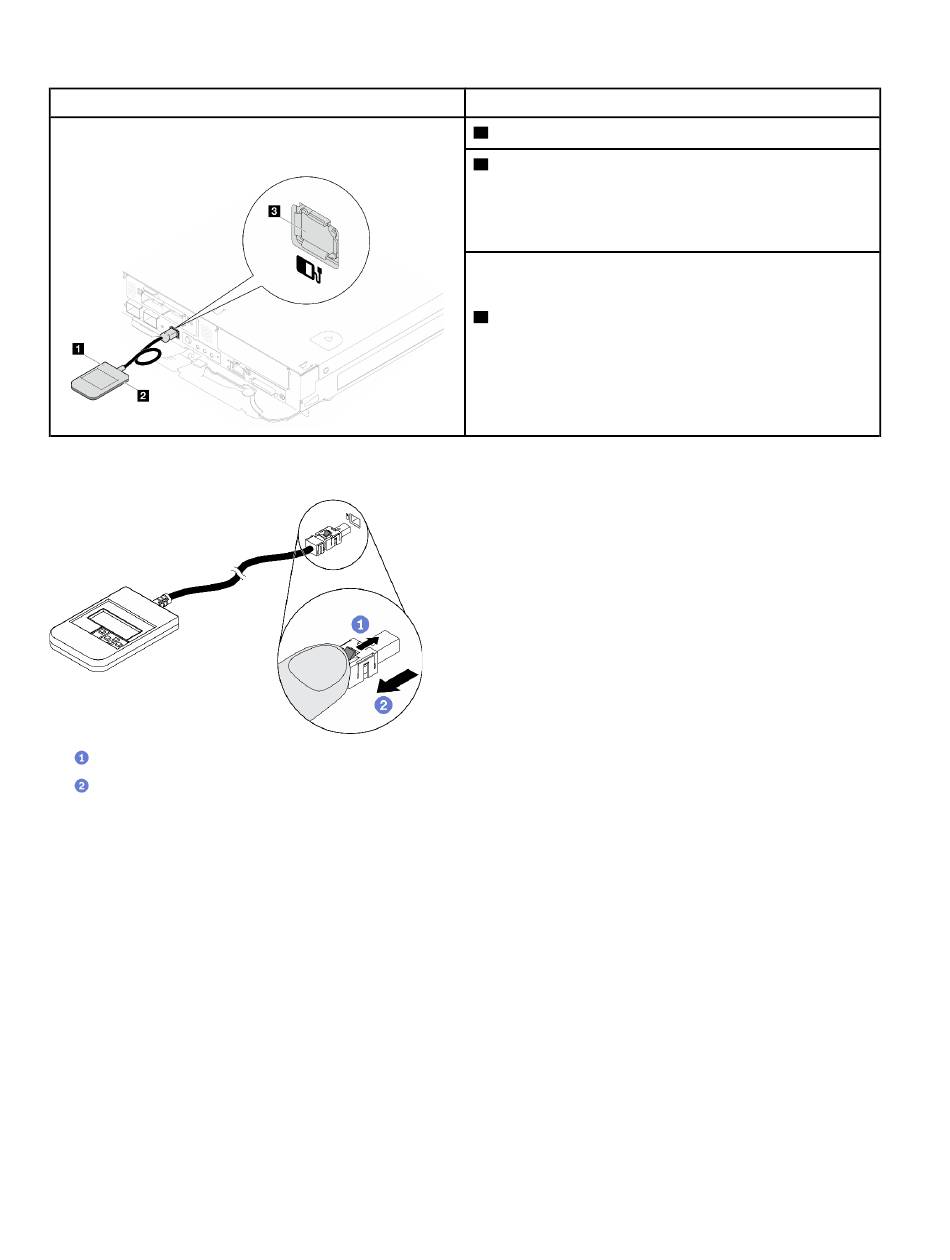

Ubicación del auricular de diagnóstico externo
Ubicación
El auricular de diagnóstico externo se conecta al servidor
con un cable externo.
Nota: Cuando desconecte el auricular de diagnóstico externo, consulte las siguientes instrucciones:
Presione el clip de plástico en el conector hacia delante.
Sujete el clip y quite el cable del conector.
Visión general del panel de la pantalla
El dispositivo de diagnósticos consta de una pantalla LCD y 5 botones de navegación.
370
Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC
Referencias de ilustración
Auricular de diagnóstico externo
1
Parte inferior magnética
2
Con este componente, el auricular de diagnósticos se
puede conectar a la parte superior o al lateral del bastidor
para dejar libres las manos para realizar las tareas de
servicio.
Conector de diagnóstico externo
3
Este conector está ubicado en la parte frontal del servidor
y se utiliza para conectar un auricular de diagnóstico
externo.
