Lenovo ThinkSystem SD650-N V3 Neptune DWC Guia Del Usuario página 111

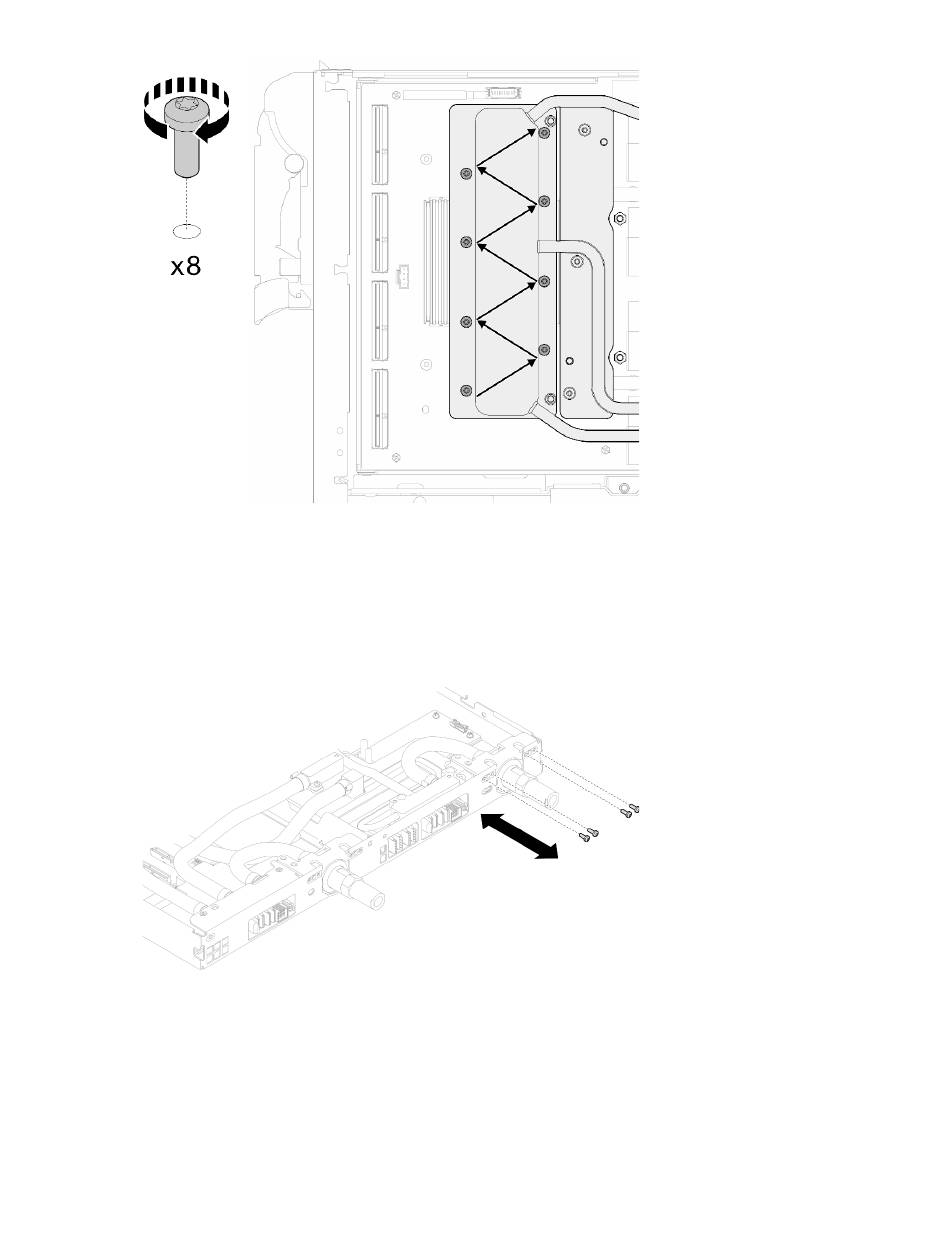

Figura 85. Instalación del tornillo de la tarjeta de red
Paso 26. Instale los tornillos de conexión rápida (4 tornillos Torx T10) con un destornillador de par con el par
correspondiente.
Nota: Como referencia, el apriete necesario para que los tornillos se aprieten/quiten
completamente es de 5,0 +/- 0,5 lbf/pulg, 0,55 +/- 0,05 N/m.
Figura 86. Instalación del tornillo de conexión rápida (nodo de la GPU)
Paso 27. Instale los tornillos y los tornillos de conexión rápida del bucle de agua (11 tornillos Torx T10) con
un destornillador de par con el par correspondiente.
Nota: Como referencia, el apriete necesario para que los tornillos se aprieten/quiten
completamente es de 5,0 +/- 0,5 lbf/pulg, 0,55 +/- 0,05 N/m.
.
Capítulo 6 Procedimientos de sustitución del hardware
103
