Nota: Se muestra el nodo derecho como ejemplo. Quite las cubiertas de plástico para grasa si es
necesario al instalar el procesador en cualquiera de los nodos.

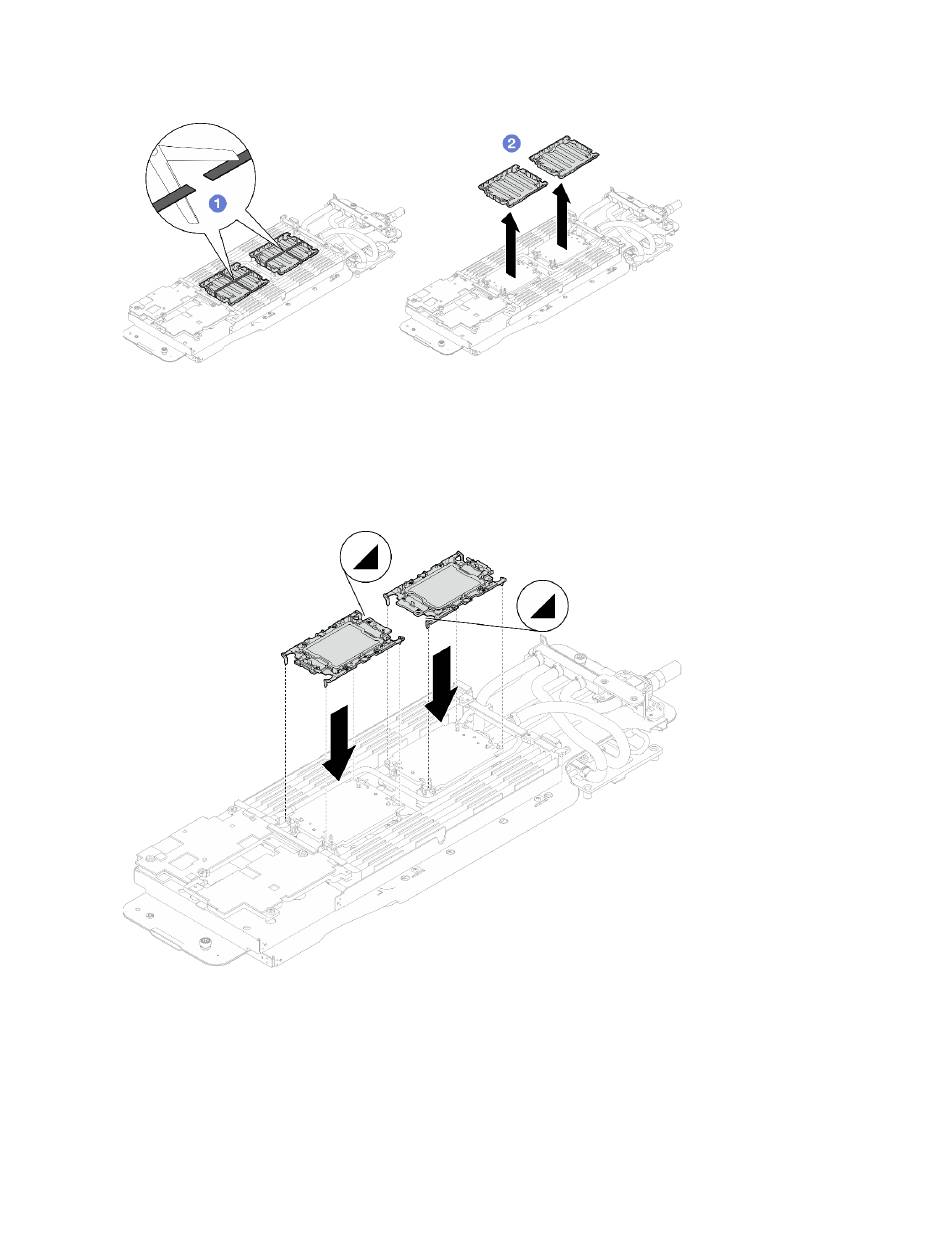

Figura 235. Extracción de las cubiertas de plástico para grasa
Paso 4. Alinee las marcas triangulares en los elementos de sujeción de procesador con las ranuras
triangulares de la parte inferior de la placa de frío del bucle de agua; luego, conecte los
procesadores a la parte inferior de la placa de frío del bucle de agua, inserte los elementos de
sujeción del procesador y los clips en las aberturas de las cuatro esquinas de la placa de frío.
Figura 236. Instalación de un procesador
Paso 5. Gire todas las barras antinclinación (8 barras antinclinación por nodo) hacia fuera a la posición
desbloqueada.
