Lenovo ThinkSystem SD650-N V3 Neptune DWC Guia Del Usuario página 269

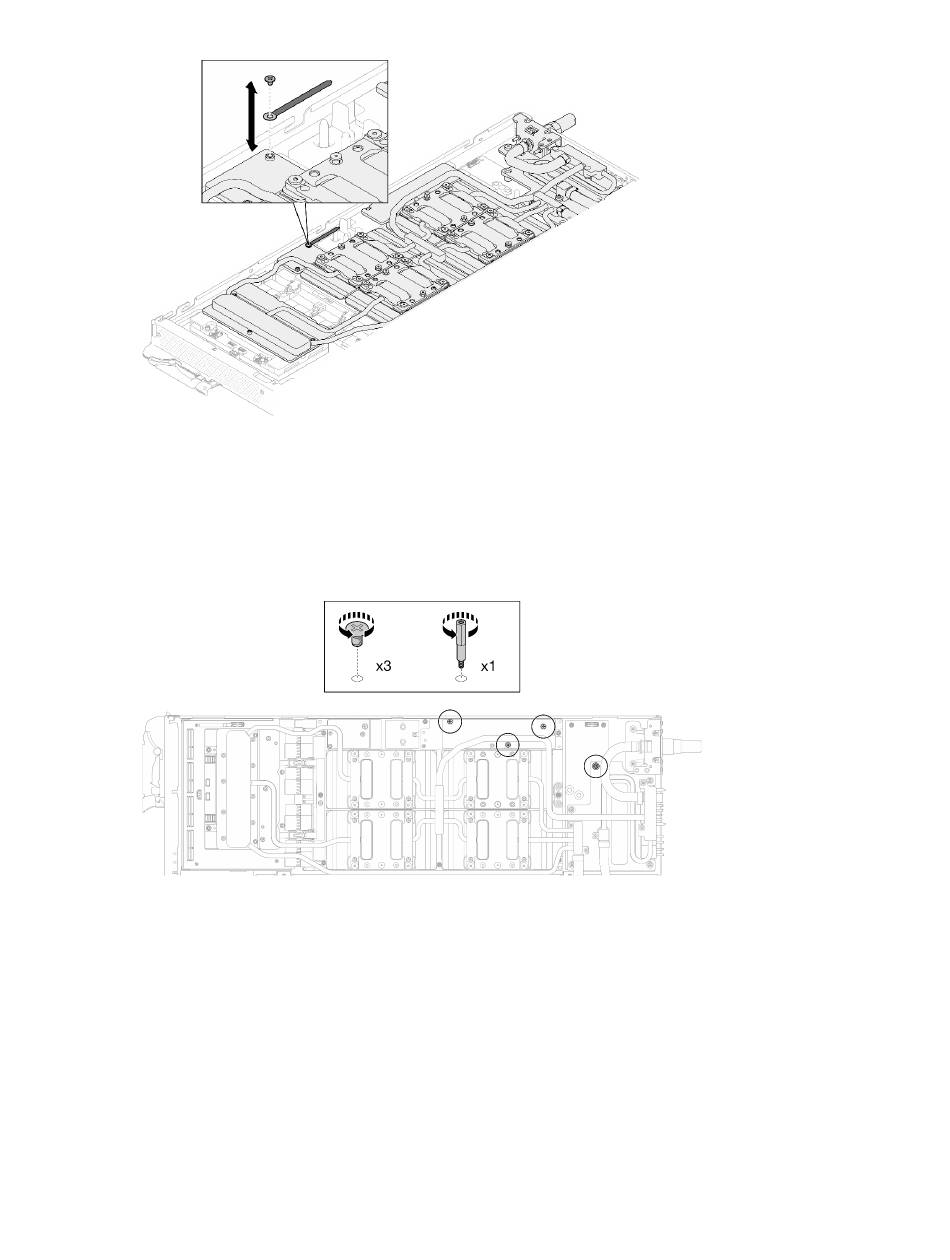

Figura 268. Extracción de la brida de cables
Paso 4. Quite los tornillos hexagonal (x1) y PH1 (x3) del bucle de agua con un destornillador de par con el
par correspondiente.
Nota: Como referencia, el apriete necesario para que los tornillos se aprieten/quiten
completamente es de 5,0 +/- 0,5 lbf/pulg, 0,55 +/- 0,05 N/m.
Figura 269. Extracción de los tornillos hexagonal y PH1 del bucle de agua (nodo de la GPU)
Paso 5. Extraiga los tornillos y los tornillos de conexión rápida del bucle de agua (11 tornillos Torx T10) con
un destornillador de par con el par correspondiente.
Nota: Como referencia, el apriete necesario para que los tornillos se aprieten/quiten
completamente es de 5,0 +/- 0,5 lbf/pulg, 0,55 +/- 0,05 N/m.
.
