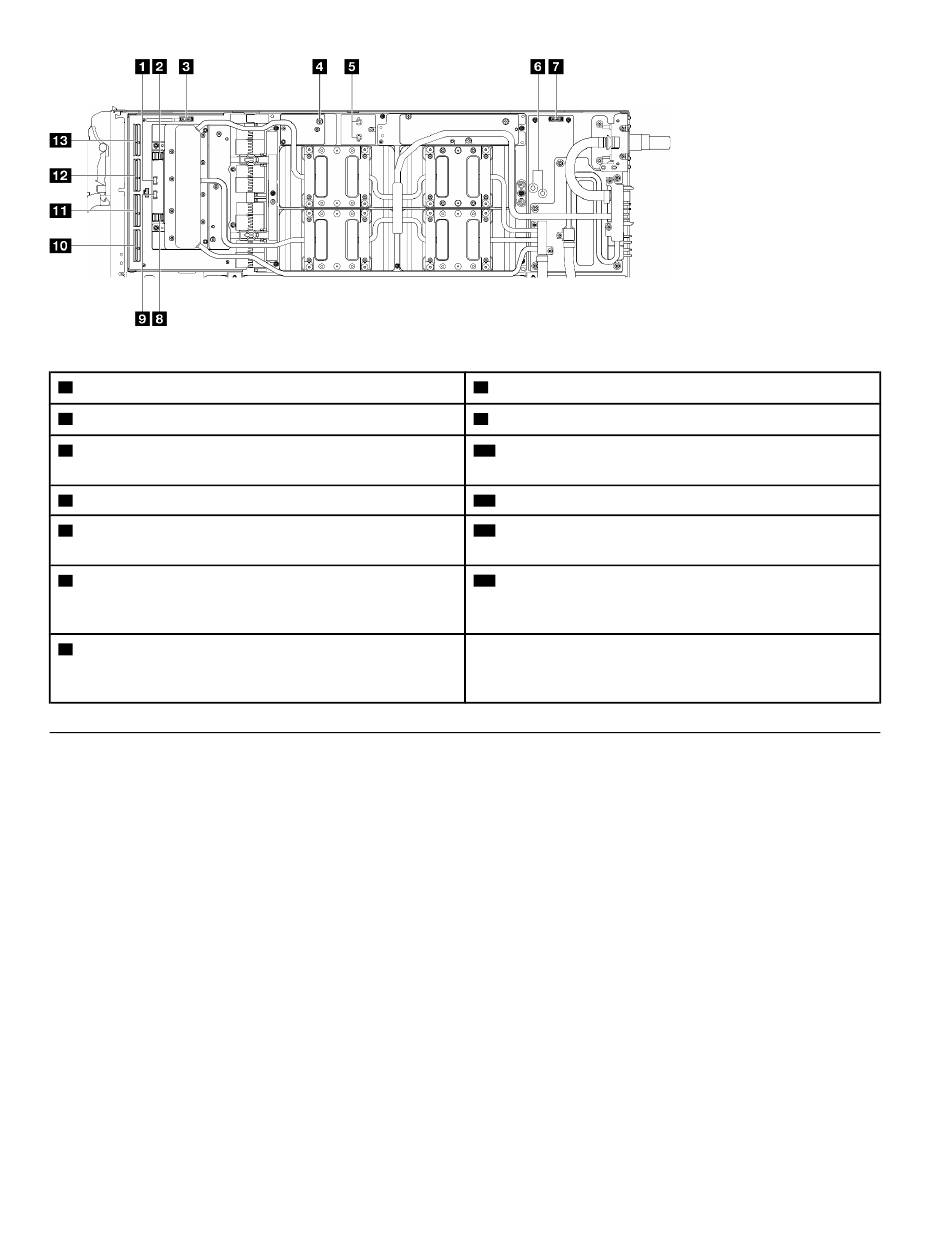

Tabla 11. Conectores internos en el nodo de la GPU
Puerto OOB 0 (en la placa de red)
1
Puerto 0 (en la placa de red)
2
Conector de alimentación y de banda lateral (en la
3
placa del transportador)
Orificio de tornillos de la brida de cables
4
Conectores de alimentación de la barra de bus (en la
5
placa de la GPU)
Conectores de alimentación de la barra de bus (en la
6
placa de distribución de alimentación del nodo de la
GPU)
Conector de alimentación y de banda lateral (en la
7
placa de distribución de alimentación del nodo de la
GPU)
LED del sistema y pantalla de diagnóstico
Consulte la sección siguiente para obtener información sobre los LED de alojamiento y la pantalla de
diagnóstico disponibles.
Para obtener más información, consulte
diagnóstico" en la página
28
Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC
"Resolución de problemas mediante LED de sistema y pantalla de
367.
Puerto 1 (en la placa de red)
8
Puerto OOB 1 (en la placa de red)
9
Conector MCIO 4
10
Conector MCIO 3
11
Conector MCIO 2
12
Conector MCIO 1
13
