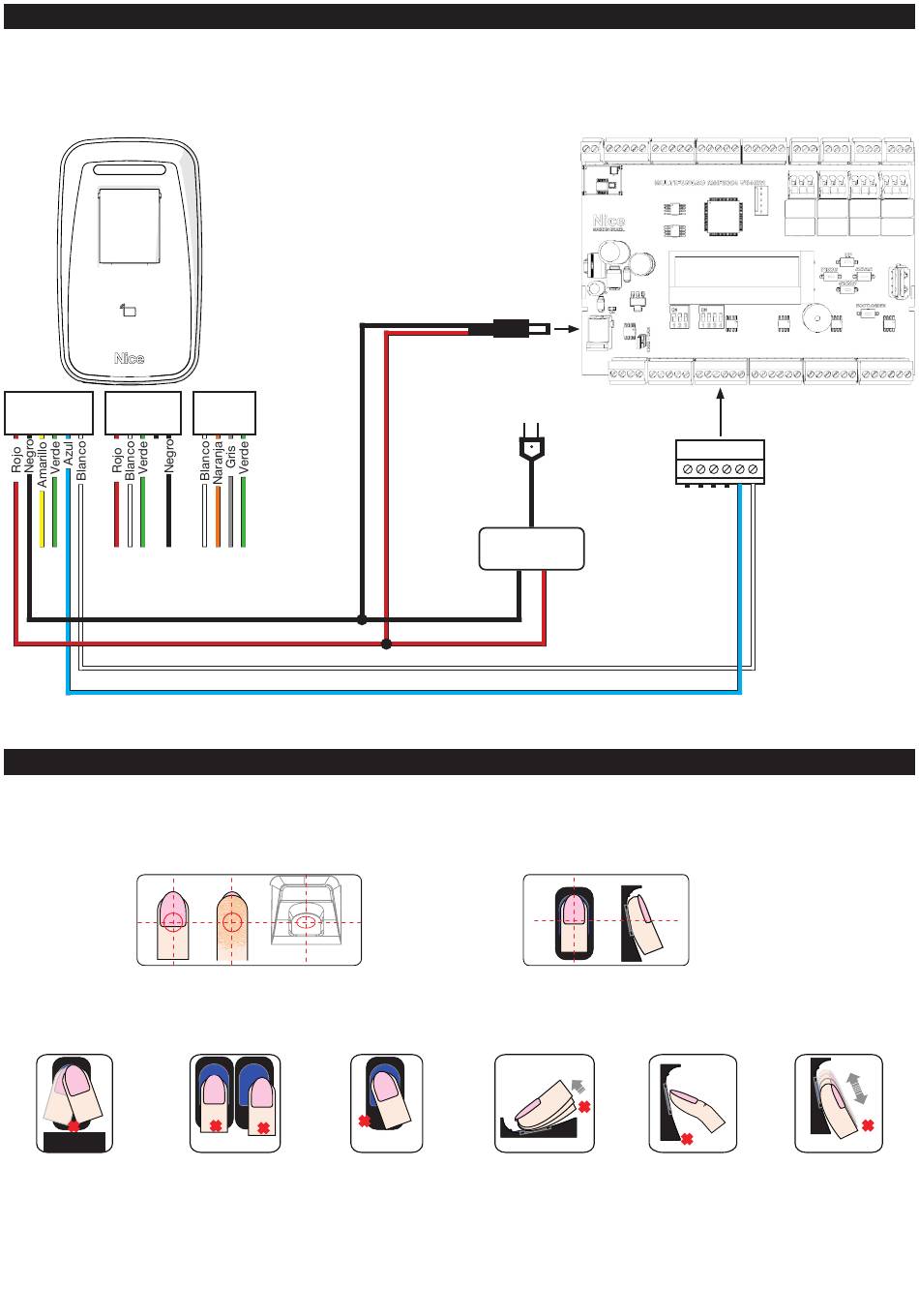

07 - EJEMPLO DE CONEXIÓN CON RECEPTOR RMF3004 (MODO LECTOR ESCLAVO)
ATENCIÓN: El siguiente ejemplo se refiere a la instalación con el Receptor RMF3004, sin embargo, se aplica a otros
controladores Nice compatibles, siempre que obedezca al formulario de instalación contenido en el manual del equi-
po utilizado.
WeGo Bio
1 2 3 4 5 6 1 2 3 4 5
OBS.: Para la conexión del sensor de la puerta, el botón de salida, etc., consulte el manual del receptor o controlador
utilizado.
08 - INSTRUCCIONES DE POSICIONAMIENTO DEL DEDO EN EL SENSOR BIOMÉTRICO

- MODO CORRECTO

Coloque su dedo sobre el sensor de modo que su dedo cubra toda la superficie del sensor con una ligera presión
hacia abajo.
Siempre coloque el dedo
en el centro del sensor.

- MODO INCORRECTO

NO mueva el
dedo antes que
la luz de fondo rado del centro
del sensor se
apague.
16
1 2 3 4
NO coloque NO coloque
el dedo sepa- el dedo en
del área del
sensor.
-
+
Fuente
12VDC / 1A
-
Asegúrese de cubrir toda la superficie del
sensor con la mayor cantidad de dedo posible.
NO tire el
dedo durante
ángulo. el proceso de
verificación de la
huella digital.
ESPAÑOL
Receptor RMF3004
1 2 3 4 5 6
+
NO use
solo la
punta del
dedo.
NO deslice el
dedo durante el
proceso de
verificación de la
huella digital
