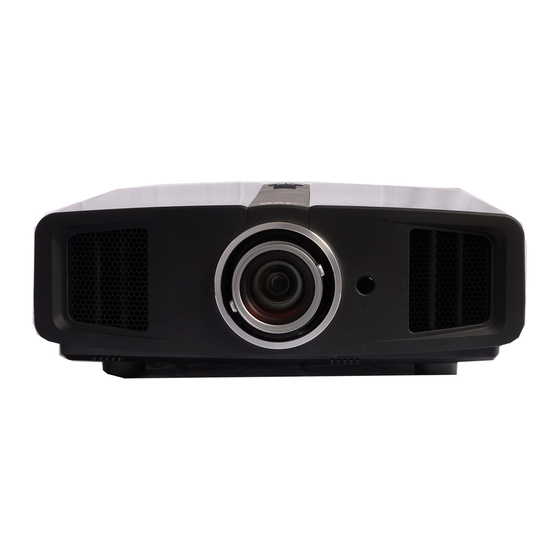

JVC DLA-RS1 Manual De Instrucciones
Manuales relacionados para JVC DLA-RS1
Resumen de contenidos para JVC DLA-RS1
- Página 50 Others Memo...
- Página 100 Autres Memo...
- Página 101 ESPAÑOL MANUAL DE INSTRUCCIONES SISTEMA DE CINE EN CASA D-ILA DLA-RS1...
-
Página 102: Precauciones De Seguridad
Para comenzar Precauciones De Seguridad INFORMACIÓN IMPORTANTE - Tenga cuidado cuando lleve el producto ADVERTENCIA: de un lugar a otro sobre un carro, porque éste puede volcarse si lo mueve PARA EVITAR PELIGROS DE INCENDIO O DE o detiene con brusquedad, o si la DESCARGAS ELÉCTRICAS, NO EXPONGA ESTE superficie sobre la cual lo lleva está... - Página 103 ESPAÑOL - No intente reparar este producto, porque si abre o quita *NO DEJE la instalación de la unidad en manos de cubiertas podrá exponerse a peligrosas descargas personal inexperto. eléctricas y a otros peligros. Deje todas las reparaciones y Asegúrese de pedirle a su distribuidor que le instale la el mantenimiento en manos de personal de servicio cualificado.
-
Página 104: Conexión De La Alimentación
Para comenzar Precauciones De Seguridad (Continuación) CONEXIÓN DE LA ALIMENTACIÓN La tensión de la fuente de alimentación especificada para este producto es 110 V – 240 V CA. Por motivos de seguridad y de compatibilidad electromagnética, utilice solamente el cable de alimentación designado por nuestro distribuidor. - Página 105 Este aparato cumple con las normativas y normas europeas respecto a la seguridad eléctrica y a la compatibilidad electromagnética. El representante europeo de Victor Company of Japan, Limited es: JVC Technical Services Europe GmbH Postfach 10 05 04 61145 Friedberg...
-
Página 106: Características Principales
Características principales Compatible con múltiples dispositivos digitales Viene con un terminal HDMI dual que permite la transmisión digital de señales de alta definición. (pP14) -
Página 107: Imágenes Hermosas En Pantalla Grande
Imágenes hermosas en pantalla grande Disfrute de imágenes de vídeo de alta resolución sin cuadrícula visible, gracias a una resolución completa de alta definición de 1920 c 1080 píxeles. (pP20) Ideal para cualquier lugar Viene con una función de conmutación que permite alternar entre una lente vertical de 80 % y una lente horizontal de 34 %. - Página 108 Para comenzar Contenido Para comenzar Solución de problemas Precauciones De Seguridad ........2 Solución de problemas........34 Características principales ........6 ¿Qué hacer cuando se visualizan estos mensajes? ..........36 Contenido ............8 Acerca de los indicadores de advertencia....37 Cómo utilizar este manual/ Acciones requeridas por el modo de advertencia .... 37 Accesorios/Accesorios opcionales ......9 Reemplace la lámpara ........38 Acerca de este manual ............9...
-
Página 109: Cómo Utilizar Este Manual/Accesorios/Accesorios Opcionales
ESPAÑOL Cómo utilizar este manual/ Accesorios/Accesorios opcionales Acerca de este manual Este manual describe principalmente el método de funcionamento mediante el control remoto. Los botones del control remoto se describen como [nombre del botón]. La selección de elementos del menú se describe en la sección ASelección de elementoB. -
Página 110: Controles Y Características
Para comenzar Controles y características Para ajustar el enfoque (pP21) Para ajustar el tamaño de la imagen (pP21) Esta unidad viene con un material separador de protección que sostiene la lente. Retírelo antes de utilizar la unidad. No deseche el material de protección, consérvelo para usarlo ulteriormente. (pP46) Lado frontal/lado izquierdo Sensor remoto... - Página 111 ESPAÑOL Luz encendida (en rojo): Modo de advertencia (pP37) Luz encendida (en rojo): Modo Espera Luz encendida (en verde): Luz encendida/Parpadeo (en naranja): Durante la proyección Advertencia de la lámpara (pP37) Parpadeo intermitente (en verde): Imagen temporalmente oculta (pP21) Parpadeo intermitente (en rojo): Para encender/apagar la unidad Modo Enfriamiento (pP21) Para ocultar la imagen temporalmente...
- Página 112 Para comenzar Controles y características (Continuación) Control remoto Para encender la unidad Para apagar la unidad Modo de selección de la entrada (pP20) Para ajustar el tamaño de la pantalla (pP22) Para cambiar el perfil de la imagen (pP32) Para ajustar el gamma (pP32) Para ajustar la densidad del color Para ajustar el contorno de la imagen...
-
Página 113: Cómo Utilizar El Control Remoto
ESPAÑOL Cómo utilizar el control remoto Carga de las pilas Si, para funcionar, el control remoto tiene que estar cerca del proyector; esto indica que las pilas se están gastando. Cuando esto suceda, reemplácelas. Introduzca las pilas tomando como guías las marcas +-. Asegúrese de introducir primero el extremo -. -
Página 114: Preparación
Preparación Selección de los dispositivos de conexión No encienda la unidad antes de haber terminado la conexión. El procedimiento de conexión varía según el dispositivo utilizado. Para más detalles, consulte el manual de instrucciones del dispositivo que desea conectar. Para obtener salidas de audio, conecte el dispositivo a un amplificador. Puede que, según los dispositivos y cables que deban conectarse, las imágenes no se muestren. -
Página 115: Conexión
ESPAÑOL Conexión Conexión mediante el cable de vídeo Unidad VCR y videocámara Cable de vídeo (no incluido/vendido aparte) Salida de vídeo Hacia el terminal de entrada de vídeo Conexión mediante el cable S-video Unidad VCR y videocámara Cable S-video (no incluido/vendido aparte) Salida S-video Hacia el terminal de entrada S-video... -
Página 116: Conexión Mediante El Cable Hdmi O Con El Cable De Conversión Hdmi-Dvi
Preparación Conexión (Continuación) Conexión mediante el cable HDMI o con el cable de conversión HDMI-DVI Unidad Cable de conversión HDMI-DVI (no incluido/vendido aparte) Terminal de salida DVI Grabador DVD Terminal de salida HDMI Cable HDMI (no incluido/vendido aparte) Hacia el terminal de entrada HDMI 1 ou HDMI 2 Conexión mediante el cable de vídeo del componente Unidad Reproductor DVD... -
Página 117: Conexión Mediante El Cable Scart-Rca
ESPAÑOL Conexión mediante el cable SCART-RCA Unidad Reproductor DVD para el mercado europeo Cable SCART-RCA (no incluido/vendido aparte) Terminal SCART Hacia los terminales de entrada de las señales de sincronización y de vídeo RGB Ajuste la opción ACOMPB del menú de ajustes en ASCARTB. (pP27 - P) Conexión mediante el cable de vídeo RGB Unidad Dispositivo con salida RGB... -
Página 118: Instalación Del Proyector Y De La Pantalla
Preparación Instalación del proyector y de la pantalla Instale la unidad y la pantalla. Coloque la unidad y la pantalla perpendicularmente entre sí. No hacerlo puede ocasionar la distorsión trapezoidal de la imagen proyectada. Instalación del proyector y de la pantalla Posición izquierda/derecha *posición 0 % arriba/abajo (centro) Aproximadamente 34 % (máximo) de la imagen proyectada... -
Página 119: Ajuste De Manera Tal Que La Imagen Proyectada Quede En El Centro De La Pantalla
ESPAÑOL Ajuste de manera tal que la imagen proyectada quede en el centro de la pantalla Mueve la imagen a la Mueve la imagen hacia izquierda o a la derecha arriba o hacia abajo CONSEJOS El ajuste se puede hacerr fácilmente moviendo la imagen hacia arriba hacia el centro. -
Página 120: Funcionamiento Básico
Funcionamiento básico Proyección de imágenes Esta sección describe las funciones básicas para proyectar imágenes de entrada en la pantalla. Preparación Retire la tapa de la lente. Introduzca el enchufe en la toma A Conecte a la unidad B Conecte a la toma de corriente Luz encendida (en rojo) Cable de alimentación... -
Página 121: Ajuste El Tamaño De La Imagen (Zoom)
ESPAÑOL Ajuste el tamaño de la imagen (zoom) CONSEJOS Se puede ocultar la imagen Más Más temporalmente pequeña grande Se puede ocultar la imagen temporalmente. Sujete y gire la lengüeta Ajuste el enfoque La luz verde parpadea cuando se oculta la imagen Gire el anillo y ajústelo Presione el botón [HIDE]... -
Página 122: Características Prácticas Durante La Proyección
Funcionamiento básico Características prácticas durante la proyección Se puede cambiar el tamaño de pantalla de la imagen proyectada u ocultar la zona circundante de una imagen cuya zona externa parece deteriorada. Ajuste del tamaño de la pantalla Es posible ajustar la imagen proyectada a un tamaño más adecuado para la pantalla (relación de aspecto). -
Página 123: Para Terminar
ESPAÑOL Proyecte la imagen MEMO iImagen en la que la calidad de la zona externa se ha deteriorado. El enmascaramiento es posible únicamente cuando se introducen imágenes de alta definición. Enmascare la imagen Muestre el menú de ajustes Ajuste Vídeo Instal. -
Página 124: Configuración
Configuración Menú de ajustes Puede ajustar las imágenes proyectadas en la vista que desee con sólo cambiar los ajustes de fábrica. Procedimientos para utilizar el menú Por ejemplo: Cuando se cambia AAspectoB de A4:3B a A16:9B Muestre el menú de ajustes Imagen Ajuste Vídeo... - Página 125 ESPAÑOL Menú de ajustes Los valores que aparecen en son los valores de fábrica. Los elementos que pueden configurarse varían de acuerdo con las señales de entrada. Imagen>Ajuste de imagen Contraste Ajusta el contraste de la imagen proyectada. (Negro) b30 a 30 (Blanco) Brillo Ajusta la luminosidad de la imagen proyectada.
-
Página 126: Menú De Ajustes
Configuración Menú de ajustes (Continuación) Imagen>Gamma Gamma Ajusta las características de la gradación de la imagen proyectada. Normal En circunstancias normales, seleccione este ajuste. Ajusta el gamma en AAB. Ajusta el gamma en ABB. Ajusta el gamma en ACB. ANormalB es la opción adecuada en circunstancias normales pero puede seleccionar AAB, ABB o ACB según lo prefiera. También es posible configurar este ajuste utilizando el control remoto. - Página 127 ESPAÑOL Ajuste>Memoria de perfil Memoria de perfil Graba o elimina los perfiles de imagen. Graba el perfil de la imagen en AUsuario1B. Guardar usuario1 Graba el perfil de la imagen en AUsuario2B. Guardar usuario2 Graba el perfil de la imagen en AUsuario3B. Guardar usuario3 Reactiva el ajuste de fábrica (natural) para el perfil de imagen a AUsuario1B.
- Página 128 Configuración Menú de ajustes (Continuación) Vídeo>HDMI HDMI Configura las señales de entrada del terminal de entrada HDMI. Auto Configura automáticamente las señales de entrada. YCbCr(4:4:4) Seleccione esta opción cuando introduzca señales de vídeo Y Cb Cr (4:4:4). YCbCr(4:2:2) Seleccione esta opción cuando introduzca señales de vídeo Y Cb Cr (4:2:2). Seleccione esta opción cuando introduzca señales de vídeo RGB.
- Página 129 ESPAÑOL Instal.>Menú Posición Menú Posición Ajusta la posición de visualización del menú. Lado superior izquierdo Muestra el menú en la parte superior izquierda de la pantalla. Zona central superior Muestra el menú en la zona central superior de la pantalla. Lado superior derecho Muestra el menú...
- Página 130 Configuración Menú de ajustes (Continuación) Instal.>Modo altitud alta Modo altitud alta Seleccione esta opción cuando utilice el proyector en un lugar en el que haya una baja presión atmosférica es (superior a 900 metros sobre el nivel del mar). Encend. Activar.
- Página 131 ESPAÑOL Función>Idioma Idioma Ajusta el idioma para la visualización del menú. 日本語 Japonés English Inglés Deutsch Alemán Español Español Italiano Italiano Français Francés Português Portugués Nederlands Danés Svenska Sueco Norsk Noruego 中文 Chino (simplificado) Inform. Entrada Muestra la entrada de vídeo actualmente seleccionada. Fuente Muestra los tipos de señales de vídeo de entrada actuales.
-
Página 132: Personalización De Las Imágenes Proyectadas
Configuración Personalización de las imágenes proyectadas Se puede ajustar la imagen proyectada a la calidad de imagen deseada y grabar el valor ajustado. (Perfil de la imagen) Además de los ajustes de fábrica ACineB, ANaturalB y ADinámicoB, hay más de tres tipos de ajustes que pueden ser definidos por el usuario en lo que respecta el perfil de la imagen. -
Página 133: Grabación De Perfiles De Imagen Definidos Por El Usuario
ESPAÑOL Grabación de perfiles de imagen definidos por el usuario ADVERTENCIA Seleccione el perfil de la imagen Los parámetros de ajuste de la calidad de la imagen no se grabarán si se ha seleccionado otros perfiles de imagen antes de intentar la grabación de dichos parámetros. -
Página 134: Solución De Problemas
Solución de problemas Solución de problemas Antes de enviar la unidad a su distribuidor autorizado y solicitar su reparación, compruebe los puntos se indican a continuación. Las situaciones siguientes no constituyen fallos de funcionamiento. No se preocupe si, en las situaciones siguientes, no se muestra ninguna anormalidad en pantalla. Un área cualquiera de la superficie superior o frontal de la unidad está... -
Página 135: Faltan Imágenes De Vídeo
ESPAÑOL No se ve ningún color o se ve un color raro ¿Se ha ajustado correctamente la Ajuste las opciones AColorB y ATonoB en el menú de ajustes. pP25 - imagen? La imagen del vídeo se ve borrosa ¿Se ha ajustado correctamente el Ajústelo correctamente utilizando para ello el anillo de ajuste pP21 enfoque? -
Página 136: Qué Hacer Cuando Se Visualizan Estos Mensajes
Solución de problemas ¿Qué hacer cuando se visualizan estos mensajes? Mensaje Causa (detalles) No hay ningún dispositivo conectado al terminal de entrada. El terminal de entrada está conectado pero no hay ninguna señal. COMP Sin señal gIntroduzca las señales de vídeo. Se ha introducido una señal de vídeo que no puede ser utilizada en esta unidad. -
Página 137: Acerca De Los Indicadores De Advertencia
ESPAÑOL Acerca de los indicadores de advertencia Los indicadores indican el tiempo de vida útil acumulado o el modo de advertencia de esta unidad. Si se desea más información respecto de la visualización de los indicadores durante el funcionamiento normal de la unidad, consulte AControles y característicasB (pP10). Indicador Nº... -
Página 138: Reemplace La Lámpara
Solución de problemas Reemplace la lámpara La lámpara es un artículo de consumo. Si la imagen es oscura o la lámpara está apagada, reemplace la unidad de lámpara. Cuando se acerca el momento de reemplazar la lámpara, aparece en pantalla un mensaje y el indicador indica la condición. (pP36, 37) Procedimiento de reemplazo de la lámpara ADVERTENCIA... -
Página 139: Instale La Nueva Unidad De Lámpara
ESPAÑOL Instale la nueva unidad de lámpara ADVERTENCIA Utilice únicamente repuestos originales para la unidad de lámpara. Además, no intente nunca reutilizar una unidad de lámpara usada. Esto podría ocasionar fallas de funcionamiento. No toque la superficie de ninguna lámpara nueva pues esto podría reducir la vida útil de la unidad de lámpara y hacer que la misma se rompa. -
Página 140: Reajuste El Tiempo De Vida Útil De La Lámpara
Solución de problemas Reemplace la lámpara (Continuación) Reajuste el tiempo de vida útil de la lámpara Luego de instalar una unidad de lámpara nueva, reajuste el tiempo de vida útil. Introduzca el enchufe en la toma Luz encendida (en rojo) Reajuste el tiempo de vida útil Presione en el orden que se indica. -
Página 141: Limpieza Y Reemplazo Del Filtro
ESPAÑOL Limpieza y reemplazo del filtro Limpie el filtro con frecuencia, de lo contrario podría deteriorarse y ocasionar fallos de funcionamiento. Retire el filtro interno ADVERTENCIA Levante mientras empuja la pinza Retire el enchufe de la toma de corriente. MEMO Si el filtro está... -
Página 142: Interfaz Rs-232C
Otros Interfaz RS-232C Es posible controlar esta unidad conectándola al ordenador mediante un cable en forma de cruz RS-232C (D-Sub 9 patillas). Especificaciones RS-232C Nº de patilla Señal Operación Dirección de la señal Unidad Recepción de datos Esta unidad Transmisión de datos Esta unidad Tierra de señal 1, 4, 6 b 9... - Página 143 ESPAÑOL Comando y datos Comando y datos de operación (código binario) Comando Tipo Descripción de los datos Verificación de la Comprueba si la comunicación entre esta unidad y el PC es posible 0000 connexión durante el modo de espera. Durante el modo de espera 31: Enciende la unidad.
- Página 144 Otros Interfaz RS-232C (Continuación) Código del control remoto Se envía el código binario durante la comunicación. Nombre del botón de Nombre del botón de Código binario Código binario control remoto control remoto 37 33 30 31 USER1 37 33 36 43 37 33 30 32 USER2 37 33 36 44...
-
Página 145: Ejemplos De Comunicación Rs-232C
ESPAÑOL Ejemplos de comunicación RS-232C Esta sección presenta ejemplos de comunicación del RS-232C. Comando de operación Tipo Comando Descripción Esta unidad: 21 89 01 00 00 0A Verificación de la Comprueba la conexión connexión Esta unidad PC: 06 89 01 00 00 0A Esta unidad: 21 89 01 50 57 31 0A Cuando se enciende una unidad que está... -
Página 146: Derechos De Autor Y Advertencia
Otros Derechos de autor y advertencia Acerca de las marcas de fábrica y del derecho de autor HDMI, el logo HDMI y la interfaz multimedia de alta Para este producto se utiliza el tipo de imprenta Ricoh definición son marcas de fábrica o marcas registradas de TrueType, elaborada y vendida por Ricoh Co., Ltd. -
Página 147: Montaje De La Unidad
La profundidad de los huecos de tornillo (longitud del cableado para instalación en el techo exclusivo de JVC o tornillo) es de 30 mm. Utilice tornillos cuya longitud sea cuando el entorno no es el adecuado para una instalación... -
Página 148: Especificaciones
Otros Especificaciones Nombre del producto Sistema de cine en casa D-ILA Nombre del modelo DLA-RS1 Dispositivo D-ILA 1 2 / 0,7" (1920 píxeles c1080 píxeles) c 3 (Número total de píxeles: aprox. 6,22 Panel de visualización/Tamaño millones) Lente de proyección Lente de zoom manual de 2,0x (1,4: 1 a 2,8: 1) (Zoom/Foco: Manual) Lámpara de la fuente de luz... -
Página 149: Dimensiones
ESPAÑOL Dimensiones (Unidad: mm) Superficie superior Superficie inferior Frente Lado izquierdo Centro de la lente...
