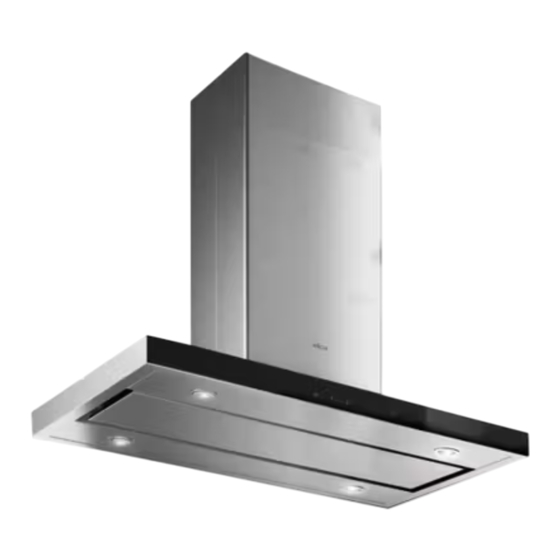

ELICA ESL642S3 Guía De Instalación, Uso Y Mantenimiento
Manuales relacionados para ELICA ESL642S3
Resumen de contenidos para ELICA ESL642S3
- Página 1 Use, Care, and Installation Guide Guide d’utilisation, d’entretien et d’installation Guía de instalación, uso y mantenimiento READ AND SAVE THESE INSTRUCTIONS LISEZ CES INSTRUCTIONS ET CONSERVEZ-LES LEA Y CONSERVE Models: ESL636S3 ESTAS INSTRUCCIONES ESL642S3 LIB0143010A Printed in Mexico 05/18...
- Página 31 Requisito: Circuito auxiliar de 120 V AC, 60 Hz. 15 ó 20 A. CAMPANA PURIFICADORA Marca: ELICA Modelos: ESL636S3, ESL642S3 Contenido: 1 pza Hecho en México Fabricado por: ELICAMEX S.A. de C.V. Dirección: Av. La Noria No. 102 int. S/N Col.
-
Página 32: Aviso De Seguridad Importante
AVISO DE SEGURIDAD IMPORTANTE I PRECAUCIÓN I ADVERTENCIA SÓLO PARA USO DE VENTILACIÓN GENERAL. NO UTILIZAR PARA REDUCIR EL RIESGO DE INCENDIO OCASIONADO PARA EXPULSAR VAPORES O MATERIALES PELIGROSOS O POR GRASA: EXPLOSIVOS. a) No deje nunca ninguna unidad externa desatendida y con valores de fuego altos. - Página 33 • Electrodoméstico diseñado exclusivamente para su uso en RECOMENDACIONES GENERALES interiores. • Nunca deje las unidades de superficie sin vigilancia cuando • Limpie la unidad de acuerdo a las instrucciones descritas en estén en ajustes altos. Los derrames por hervor causan este manual para evitar riesgo de incendio.
-
Página 34: Requisitos Eléctricos Y De Instalación
U.L. o C.S.A. en cada extremo del canal de cables de fuente de alimentación (en la campana y en la caja de conexiones). DIMENSIONES Y ESPACIOS LIBRES Modelos ESL636S3 ESL642S3 36” (91.4 cm) 42” (106.7 cm) ⁄ ” (69.6 cm) Mín: 32 ⁄... -
Página 35: Lista De Materiales
LISTA DE MATERIALES Remoción de la confección I PRECAUCIÓN Quite la caja cuidadosamente, use guantes para protegerse contra los bordes afilados. I ADVERTENCIA Quite la película de protección que cubre el producto antes de ponerlo en funcionamiento. Piezas suministradas Piezas Piezas suministradas Piezas Superior: 2... -
Página 36: Tipos De Ductos Y Ejemplos
Tipos de ductos Siga detenidamente las instrucciones expuestas en este manual. Se declina toda responsabilidad de cualquier inconveniencia, daños o incendios eventuales ocasionados por el incumplimiento de las instrucciones de este manual. Salida de escape Sin ducto de escape (recirculante) La campana está... - Página 37 Ejemplo B Ejemplo C NOTA: Las vigas del techo NOTA: Las vigas del techo ⁄ ” (25.5 cm) Línea Central paralelas al frente de la estufa paralelas al frente de la estufa instale un marco cruzado simétrico 16” ⁄ ” (25.5 cm) sobre la estufa 2 x 4 cruzado (40.6 cm)
- Página 38 Instale el soporte horizontal inferior con 8 tornillos - Instale los 4 soportes verticales con 16 tornillos - 4.2 x 8 mm. 4.2 x 8 mm. Soporte horizontal inferior 8 tornillos - 4.2 x 8 mm 4 soportes superiores verticales 16 tornillos - 4.2 x 8 mm Instale la estructura al soporte horizontal superior con Usando 2 ó...
- Página 39 10 Instale los 4 soportes verticales con 16 tornillos- 4.2 x 8 mm. Fije el ensamblaje de la campana al los soportes verticales inferiores con 2 tornillos niveladores. Revise que todo esté apretado correctamente. 4 - soportes verticales inferiores 16 tornillos - 4.2 x 8 mm 2 - Tornillos niveladores Soporte vertical inferior Coloque los tornillos...
-
Página 40: Conexión Eléctrica
• Si no ha sido ya hecho, instalar el conducto conector de ⁄ ” Conexión eléctrica a la caja de conexiones. Características eléctricas (nominales) ESL636S3 Modelos ESL642S3 Voltaje 120 V~ Potencia 450 W Corriente 3.75 A Frecuencia 60 Hz Potencia Máx. de lámparas 4 x 2.5 W... -
Página 41: Complete La Instalación
Complete la instalación Instalación de las cubiertas del ducto (versión con y sin ducto de escape) • Fije las cubiertas superiores del ducto usando 6 tornillos - SOLAMENTE PARA VERSIÓN RECIRCULANTE 3.5 x 6.5 mm. (Usando Kit Recirculante modelo KIT0141924) NOTA: Para las instalaciones sin ducto de escape (con recir- Instalación del deflector culación), los orificios con ranuras en las cubiertas superiores... -
Página 42: Descripción De La Campana
Cubiertas inferiores del ducto Plato perimetral 4 - Sujetadores de plástico de la cubierta del ducto • Retire el plato perimetral al remover sus tornilloa como se muestra en la imagen. Descripción de la campana 10 tornillos del plato perimetral •... -
Página 43: Sistema De Reducción De Cfm
Panel de control presionado el botón para activar la función: el botón se ilumina con una luz fija. Lámparas LED Manija de filtro de grasa Para desactivar la función, mantenga presionado el botón Filtros de grasa el botón se ilumina con una luz intermitente. Cubiertas del conducto Sistema de Reducción de CFM Control... -
Página 44: Mantenimiento
efectivamente el máximo rendimiento a <300 CFM. Localice el sticker certificado de CFM dentro del empaque. Adhiera el sticker en un área visible en el motor. Este sticker proveerá una certificación oficial a su inspec- tor local en el que se consta que el flujo máximo de aire ha sido reducido a <300 CFM. -
Página 45: Garantía
Elica North America, considerando, sin embargo, que si la negación de garantías implícitas es inefectiva bajo la ley aplicable, la duración de cualquier garantía implícita será limitada a dos (2) años desde la fecha original de compra o por el periodo necesario como sea requerido por la ley aplicable. - Página 46 PARTES Y GARANTÍA DE SERVICIO Por el periodo de dos (2) años desde la fecha original de la compra, Elica proveerá gratuitamente, a través de sus distribuidores, partes no-consumibles o componentes que hayan fallado debido a defectos de fabricación. Durante estos dos (2) años de garantía limitada, Elica también proveerá...
